EVGA製GTX 10XXシリーズのACX3.0クーラー搭載モデルのVRM電源発熱問題に関連して、GTX 1060のショート基板モデルである「EVGA GTX 1060 3/6GB SC ACX2.0」についても発熱を確認してみました。
サーモグラフィで確認したところ、GTX 1060のショート基板（リファレンス基板）でもVRM電源部分の発熱は大きく90度を超えていました。（注：90度を超えているからといって必ずしも壊れるわけではありません。個人的には90度くらいであればまあ壊れないかなと思っています。）
ちなみにZOTAC GTX 1050 Ti OCでも同様に測定を行いましたがこちらはVRM部分はせいぜい60度程度だったのでGTX 1050 TiやGTX 1050については発熱による問題の心配はないと思います。
ただしGTX 1050シリーズでも補助電源ありでVRM電源を盛っているモデルは注意が必要かも。
【追記】――――――
コメント欄から教えていただいた検証記事を確認したところ、GTX 1060のVRM電源についてはミドルプレートでも十分冷やせるようなので、クーラーの小さいショート基板のもののみ注意すれば大丈夫だと思います。
http://www.tomshardware.de/nvidia-geforce-gtx-1060-pascal-gp106-grafikkarten-roundup,testberichte-242152-6.html
――――――――――――

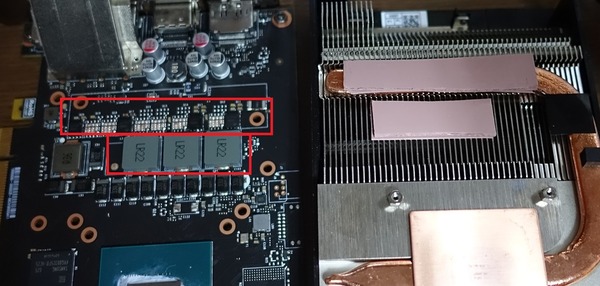

EVGA GTX 1060 SCはVRM電源の発熱が大きかったので、ヒートシンクとVRMA電源部分をサーマルパッドで接触させてみました。貼り付け箇所は下画像の2箇所でサーマルパッドの厚さは2.5mmです。たぶん売っていない厚さなので1.5mm+1.0mmや2.0mm+0.5mmのように複数枚の厚さを重ねてください。
サーマルパッドを貼ったらGPUコアに熱伝導グリスを塗り直し、GPUクーラーを取り付けます。熱伝導グリスには毎度おなじみ管理人愛用のクマさんグリス（Thermal Grizzly Kryonaut）を塗りました。熱伝導効率も高く、柔らかいグリスで塗布しやすいのでおすすめです。
GPUクーラーの設置後に横から確認しましたがVRM電源部分とヒートシンクはサーマルパッド経由でちゃんと接触していました。
サーマルパッド貼り付け後のサーモグラフィが次のようになっています。最大温度も80度になっているので、貼り付け前よりも安心できる温度です。
上でも書いたように90度を超えているから壊れるというわけでは決してありませんが、GTX 1060のリファレンス・ショート基板でもVRM電源部分の発熱が大きいのは事実なので、心配な方はサーマルパッドを貼ってみてもいいかと思います。
