第3世代Ryzen CPUにネイティブ対応となるX570チップセット搭載AM4マザーボードとしてASUSからリリースされた、ゲーマー&OCer向けのハイエンドブランド”ROG CROSSHAIR”シリーズの高級モデル「ASUS ROG CROSSHAIR VIII FORMULA」をレビューしていきます。
最大16コアのRyzen 9 3950X向けに開発された堅牢かつ低温動作な16フェーズVRM電源、大手水冷パーツメーカーEKWBとコラボしたVRM電源水冷ブロック、Aquantia製5Gbイーサ AQC-111 5G LAN搭載など全部入りなスーパーハイエンドモデルです。

ASUS ROG CROSSHAIR VIII FORMULA review_00019_DxO

製品公式ページ:https://www.asus.com/jp/Motherboards/ROG-Crosshair-VIII-Formula/
マニュアル:https://dlcdnets.asus.com/pub/ASUS/mb/SocketAM4/ROG_CROSSHAIR_VIII_FORMULA/J15393_CROSSHAIR_VIII_FORMULA_UM_WEB.pdf






ASUS ROG CROSSHAIR VIII FORMULA レビュー目次


1.ASUS ROG CROSSHAIR VIII FORMULAの外観・付属品
2.ASUS ROG CROSSHAIR VIII FORMULAの基板上コンポーネント詳細
3.ASUS ROG CROSSHAIR VIII FORMULAの検証機材
4.ASUS ROG CROSSHAIR VIII FORMULAのBIOSについて
5.イルミネーション操作機能「ASUS AURA Sync」について

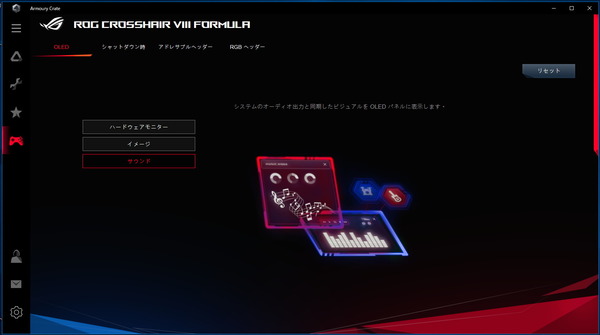

6.OLEDディスプレイパネル「ASUS LiveDash」について
7.ASUS ROG CROSSHAIR VIII FORMULAのOC設定について
8.ASUS ROG CROSSHAIR VIII FORMULAの動作検証・OC耐性
9.ASUS ROG CROSSHAIR VIII FORMULAのレビューまとめ



【注意事項】
同検証は19年7月上旬に行っており「ASUS ROG CROSSHAIR VIII FORMULA」のBIOS:0702を使用しています。最新BIOSでは修正されている不具合や追加されている機能もあると思うので、最新BIOSのリリースについては公式ページを各自でチェックしてください。
サポート:https://www.asus.com/Motherboards/ROG-Crosshair-VIII-Formula/HelpDesk_BIOS/

【2019年7月26日:初稿】
レビュー記事初稿を公開、BIOS:0702で検証



ASUS ROG CROSSHAIR VIII FORMULAの外観・付属品

まず最初にASUS ROG CROSSHAIR VIII FORMULAの外観と付属品をチェックしていきます。

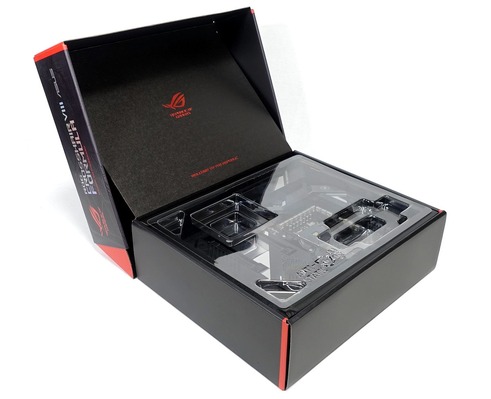

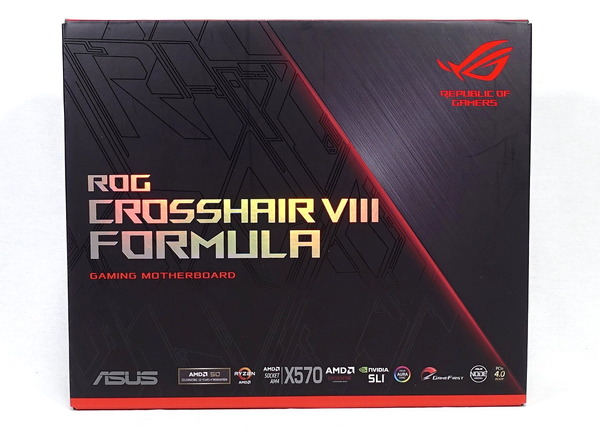

「ASUS ROG CROSSHAIR VIII FORMULA」のパッケージはマザーボードの箱としては独特な上開き化粧箱になっていました。開閉しやすく高級感もあります。
ASUS ROG CROSSHAIR VIII FORMULA review_00020_DxO
外パッケージの蓋を開くと上段にはマザーボード本体が収められており、下段には各種付属品が収められた小分けパッケージが入っていました。
ASUS ROG CROSSHAIR VIII FORMULA review_00022_DxOASUS ROG CROSSHAIR VIII FORMULA review_00024_DxO

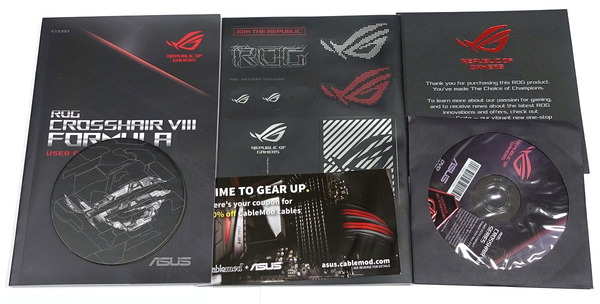

マニュアルなど冊子類で必要なものが一通り揃っています。その他にもコースター、ステッカー、CableMod製のスリーブケーブル購入時の割引クーポンなどが付属します。ドライバ類についてはそろそろUSBメモリに移行して欲しいところ。ASUS製のマザーボードなので定評のある詳細日本語マニュアルも付属します。
ASUS ROG CROSSHAIR VIII FORMULA review_00025_DxO
組み立てに関連する付属品としては、SATAケーブル4本、RGB対応4PIN LED機器接続ケーブル、アドレッサブルRGB対応VG-D型3PIN LED機器接続ケーブル、M.2 SSD固定用スペーサー&スクリュー、Q-Connector、WiFiアンテナとなっています。
ASUS ROG CROSSHAIR VIII FORMULA review_00027_DxO
「ASUS ROG CROSSHAIR VIII FORMULA」に付属する6本のSATAケーブルのうち2本は、ROG Weave SATAケーブルという布製スリーブ被膜の高級感のあるケーブルになっています。
ASUS ROG CROSSHAIR VIII FORMULA review_07814_DxO
パワースイッチやストレージLEDなど細かいPINをまとめてマザーボードに接続可能な便利なコネクタです。「Q-Connector」は組み立て時にあると便利ですがASUSマザーボードの中でも付属しないモデルもあるので事前にチェックがおすすめです。
ASUS ROG CROSSHAIR VIII FORMULA review_08396_DxOASUS ROG CROSSHAIR VIII FORMULA review_05737
「ASUS ROG CROSSHAIR VIII FORMULA」はASUS AURA Syncによるライティング制御に対応したLEDヘッダーの延長ケーブルとしてRGB対応汎用4PIN LEDヘッダー用とアドレッサブルRGB対応VG-D型汎用3PIN LEDヘッダー用の2種類が付属します。
ASUS ROG CROSSHAIR VIII FORMULA review_05745_DxO
ASUS ROG CROSSHAIR VIII FORMULAにはアドレッサブルRGB対応VG-D型汎用3PIN LEDヘッダーがマザーボード上に実装されていますが、それをロック付き3PINコネクタに変換する延長ケーブルが付属します。
ASUS ROG STRIX X470-F GAMING review_08376_DxOASUS ROG STRIX X470-F GAMING review_08378_DxO

マザーボード全体像は次のようになっています。

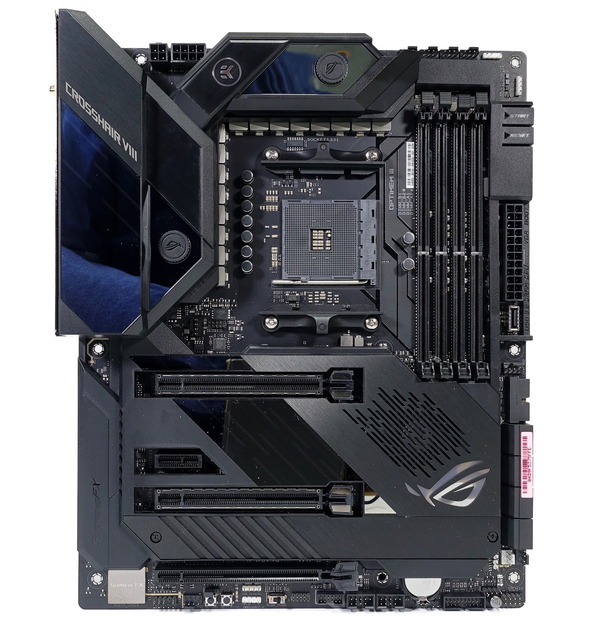

ASUS ROG CROSSHAIR VIII FORMULAはATXフォームファクタのマザーボードです。黒色のPCB基板は、Intel CPU向けのMAXIMUS FORUMLAシリーズと同様にブラックカラーで統一されたアーマーで覆われており、鏡面プレートがアクセントになっています。
ASUS ROG CROSSHAIR VIII FORMULA review_00033_DxO

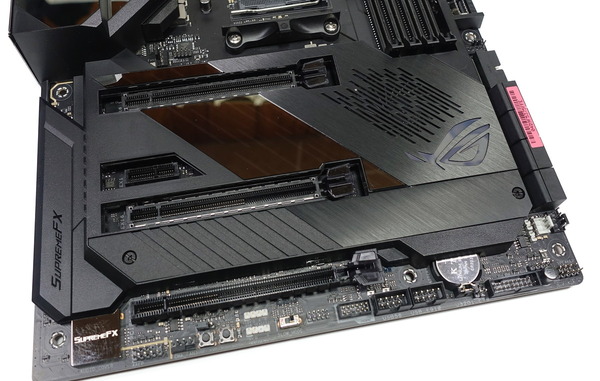

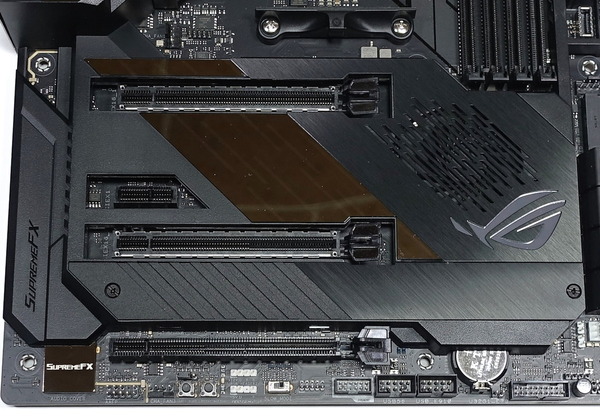

「ASUS ROG CROSSHAIR VIII FORMULA」のマザーボード下側のチップセットやPCIEスロット間は強固なABS樹脂製アーマーで覆われています。平たく言うとプラスチック製アーマーですが、表面はスチールのような表面加工で質感は高く、チップセット上のヘアラインアルミニウムプレートやアルミニウム製M.2 SSDヒートシンク、半透明鏡面プレートなどのアクセントも相まって、重厚な高級感を醸し出しています。
ASUS ROG CROSSHAIR VIII FORMULA review_00037_DxO
「ASUS ROG CROSSHAIR VIII FORMULA」のリアI/Oカバーはマザーボード下側と同様に、ABS樹脂をメインにして、アルミニウムプレートや半透明鏡面プレートを組み合わせたデザインです。
ASUS ROG CROSSHAIR VIII FORMULA review_00039_DxO
ASUS ROG CROSSHAIR VIII FORMULAには、最大16コアに達する第3世代Ryzenのオーバークロックにも対応すべく、16フェーズの超堅牢なVRM電源が実装されています。
ASUS ROG CROSSHAIR VIII FORMULA review_00040_DxO
VRM電源回路を構成する素子も、定格60Aを処理可能なIR3555 PowIRstages MOSFET、定格45Aを処理可能な高透磁率合金コアチョーク MicroFine alloy chokes、入出力フィルタリングに高い動作温度で数千時間持続する10K日本製ブラックメタルコンデンサなど厳選された高品質素子です。
ASUS ROG CROSSHAIR VIII FORMULA_VRM_component

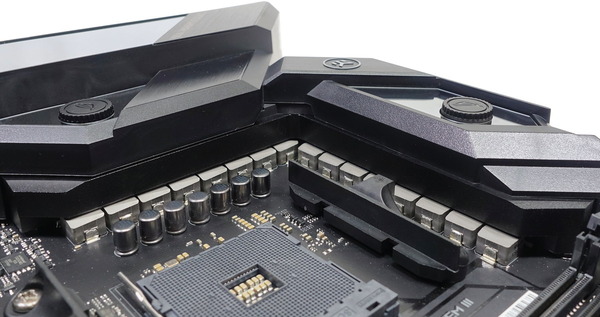

「ASUS ROG CROSSHAIR VIII FORMULA」のVRM電源クーラーには自作PC用水冷パーツブランドとしてはトップクラスの人気と品質を誇るEKWBとコラボレーションし、EKWBによって設計・製造された「CROSSCHILL EK III」が採用されています。フィッティングのネジ規格もDIY水冷界隈でデファクトスタンダードとなっているG1/4です。
ASUS ROG CROSSHAIR VIII FORMULA_VRM_EKWB

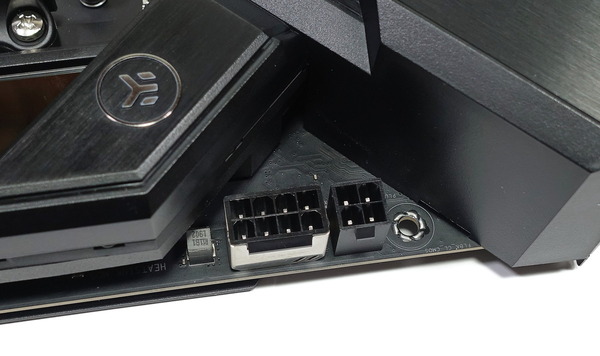

「ASUS ROG CROSSHAIR VIII FORMULA」ではEPS電源端子は最大16コアに達する第3世代Ryzenのオーバークロックにも対応すべく、8PIN+4PINが設置されています。700W以下のメインストリーム電源ユニットではEPS端子が1つしかないものもあるので組み合わせて使用する電源ユニットには注意が必要です。
「ProCool II」と呼ばれる設計のEPS電源コネクタは、低インピーダンスなソリッドピンによってホットスポットの発生を抑制し、金属アーマーはコネクタの補強とともに熱拡散も補助します。
ASUS ROG CROSSHAIR VIII FORMULA review_00045_DxO
ASUS ROG CROSSHAIR VIII FORMULAにはマザーボード一体型リアI/Oバックパネル「プリマウントI/Oシールド」も採用されています。PCケースにパネルを装着する作業は固くて装着し難かったり、忘れてしまうこともあるのでマザーボードに統合されているのは嬉しい機能です。
ASUS ROG CROSSHAIR VIII FORMULA review_00046_DxO
マザーボード裏面には頑丈な金属製バックプレートが装着されています。バックプレートによってマザーボード基板の反りや折れ曲がりが防止されています。また各種素子の半田の出っ張りで指を切ることがありますが、バックプレートがあればその心配もありません。
ASUS ROG CROSSHAIR VIII FORMULA review_00047_DxO

以下USB規格に関する説明がありますが『USB3.2 Gen2 = USB3.1 Gen2』、『USB3.2 Gen1 = USB3.1 Gen1 = USB3.0』と考えて基本的に問題ありません。

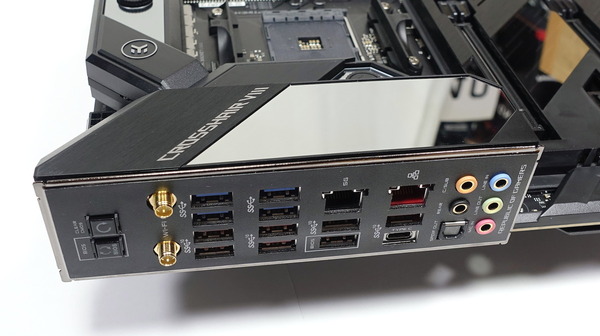

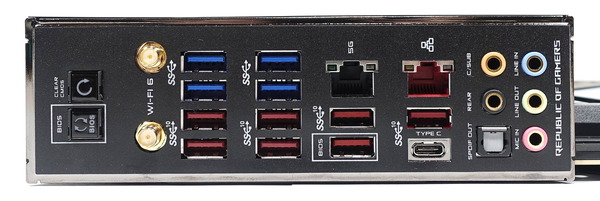

リアI/Oには最新のUSB3.2 Gen2規格に対応したUSB端子として7基のType-Aおよび1基のType-Cの赤色の端子が計8基設置されています。そのほかのUSB端子については4基のUSB3.2 Gen1端子が搭載されています。個人的に残念なポイントとしてはUSB3.Xは無線マウスと電波干渉を起こすことがあるので、USB3.X端子から少し離れたところに追加でUSB2.0端子を設置して欲しかったです。
ASUS ROG CROSSHAIR VIII FORMULA review_00029_DxO
ネットワーク関連では低CPU負荷、高スループットで定評のあるIntel純正のLANコントローラーが採用された有線LAN端子に加えて(赤色の有線LAN端子)に加えて、一般的なギガビットイーサの5倍の帯域幅を実現するAQUANTIA製5Gbイーサ(黒色の有線LAN端子)も搭載しています。

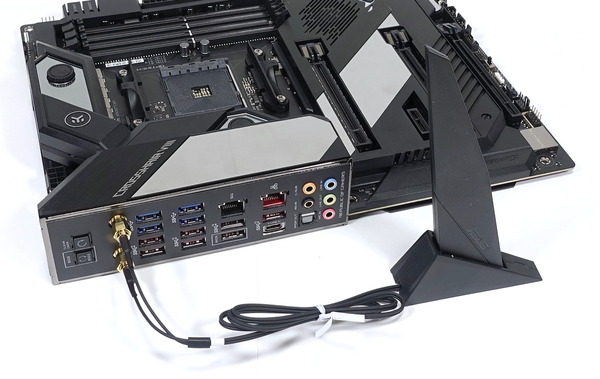

「ASUS ROG CROSSHAIR VIII FORMULA」は次世代規格WiFi6に対応した無線LAN(Intel AX200)も搭載しています。接続規格としてはWi-Fi 802.11 a/b/g/n/ac/ax、2.4/5GHzデュアルバンド、最大通信速度2400Mbps、Bluetooth 5.0に対応しています。リアI/Oには無線モジュールのアンテナ端子が設置されているので付属のアンテナを接続できます。
ASUS ROG CROSSHAIR VIII FORMULA review_00028_DxO

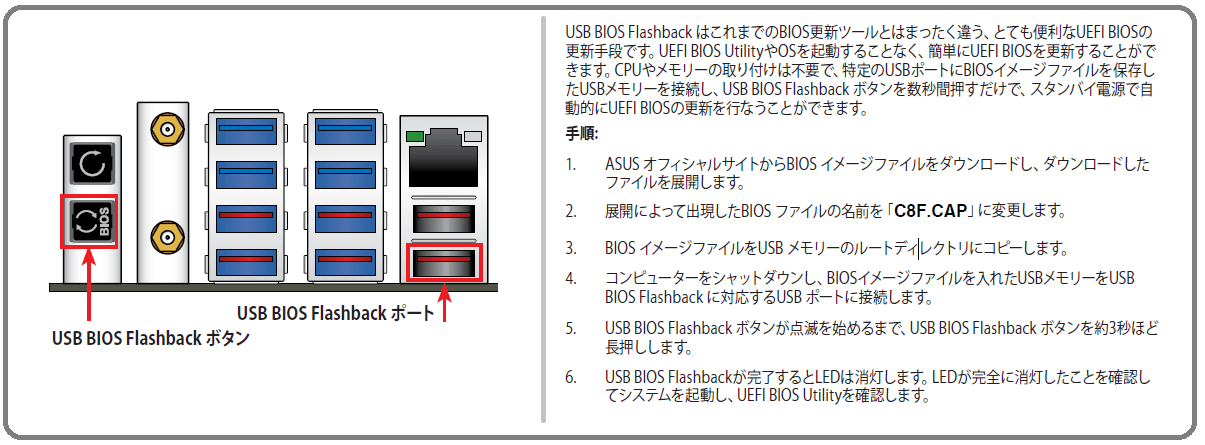

またリアI/Oには「USB BIOS FlashBack」ボタンが設置されており所定のUSB端子にBIOSファイルの入ったUSBメモリを接続してボタンを押すと「USB BIOS FlashBack」機能によってCPUやメモリなしの状態でもBIOSの修復・アップデートが可能です。
ASUS ROG CROSSHAIR VIII FORMULA_USB BIOS FlashBack

重量計を使用して重さを測定してみたところ、同じくATXサイズマザーボードのASUS ROG CROSSHAIR VII HEROは1081g、ASUS ROG CROSSHAIR VI HEROは1091gに対して、ASUS ROG CROSSHAIR VIII FORMULAは1886gでした。VRM電源水冷ブロックや金属製バックプレートなど豪華な装備だけあって、一般的なATXマザーボードの2倍の重量です。
ASUS ROG CROSSHAIR VIII FORMULA review_00114ASUS ROG CROSSHAIR VIII FORMULA review_05743ASUS ROG CROSSHAIR VIII FORMULA review_01780



ASUS ROG CROSSHAIR VIII FORMULAの基板上コンポーネント詳細

続いて「ASUS ROG CROSSHAIR VIII FORMULA」のマザーボード基板上の各種コンポーネントをチェックしていきます。(PCIEレーン帯域や排他利用については第3世代Ryzenを使用した場合を記載します)

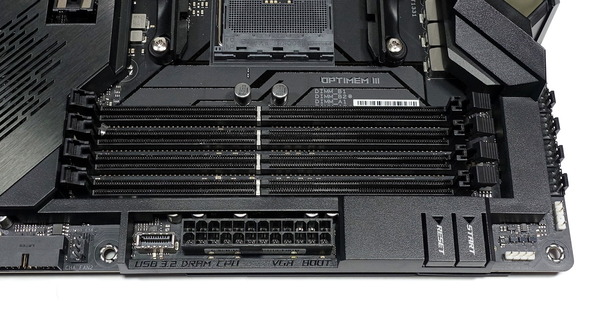

システムメモリ用のDDR4メモリスロットはCPUソケット右側に4基のスロットが設置されています。固定時のツメはマザーボード上側の片側ラッチとなっています。グラフィックカードのあるPCIEスロット側はラッチがないので干渉の心配もありません。
ASUS ROG CROSSHAIR VIII FORMULA review_00048_DxO
グラフィックボードなどを設置するPCIEスロットは上から[N/A、x16、N/A、x1、x16、N/A、x16]サイズが設置されています。上段のプライマリグラフィックボードを2段目のスロットに配置することで、大型ハイエンド空冷CPUクーラーとグラフィックボードの干渉を回避しています。
2段目と5段目のPCIEスロットはCPU直結PCIEレーンに接続されており、[x16, N/A] or [x8, x8]で使用できます。最下段のx16サイズスロットの帯域はチップセット経由でPCIE4.0x4です。x1サイズスロットの帯域はPCIE4.0x1です。
ASUS ROG CROSSHAIR VIII FORMULA review_00068_DxO
マルチグラフィックボード向けのx16スロットは2段目、5段目に配置されており、現在主流な2スロット占有グラフィックボードを使用しても下位グラフィックボードが上位グラフィックボードのエアフローを妨げないよう配慮されています。
別売りオプションパーツのNVLink SLI Bridgeが必要ですが、3スロットのNVLink SLI BridgeがあればNVIDIAの最新GPUであるRTX 2080 TiやRTX 2080でもマルチGPU環境を構築可能です。
ASUS ROG CROSSHAIR VIII FORMULA review_00069_DxO



ASUS ROG CROSSHAIR VIII FORMULAにも最近のトレンドとしてx16サイズスロットには1Kgを超える重量級グラボの重さに耐えるように、従来のプラスチックスロットよりも垂直方向の力に対して1.6倍、水平方向の力に対して1.8倍も強靭になった補強用メタルアーマー搭載スロット「SAFESLOT」が採用されています。
ASUS ASUS SAFESLOT

「ASUS ROG CROSSHAIR VIII FORMULA」の5段目に配置されているx16サイズPCIEスロットは内部帯域がPCIE3.0x8ですが、単純にx8帯域のスロットとして使用するモードと帯域を分割するモードを切り替えることができます。
「Disable (X4/X4 mode)」では、PCIE3.0x8帯域を2つのPCIE3.0x4帯域に帯域を分割することが可能で、M.2 SSDの複数枚刺しが可能な拡張ボード「ASUS HYPER M.2 X16 CARD」に対応しています。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_12
M.2 SSD4枚刺しに対応した拡張ボード「ASUS HYPER M.2 X16 CARD」については個別に詳細なレビュー記事を公開しているのでこちらを参考にしてください。
「ASUS HYPER M.2 X16 CARD」をレビュー
「ASUS HYPER M.2 X16 CARD」をレビュー


ASUS ROG CROSSHAIR VIII FORMULAにはSATAストレージ用の端子は8基搭載されています。SATA_0~7の8基はAMD X570チップセットのコントローラーによる接続で、RAID0/1/10のハードウェアRAID構築にも対応しています。
ASUS ROG CROSSHAIR VIII FORMULA review_00063_DxO
高速NVMe接続規格に対応したM.2スロットはPCIEスロット間とチップセット下に並んで計2基が設置されています。M.2_1M.2_2はNVMe接続とSATA接続の両方のM.2 SSDに対応し、排他利用はありません。
ASUS ROG CROSSHAIR VIII FORMULA review_00071_DxO

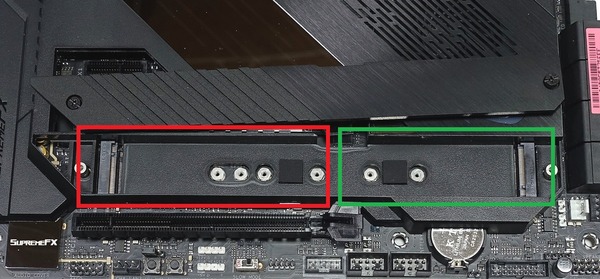

2基のM.2スロットに設置されたM.2 SSDはサーマルパッドを介して接触することでアーマーの一部であるアルミニウム製プレートを放熱ヒートシンクとして利用でき、サーマルスロットリングの発生を抑制します。
ASUS ROG CROSSHAIR VIII FORMULA review_00072_DxO

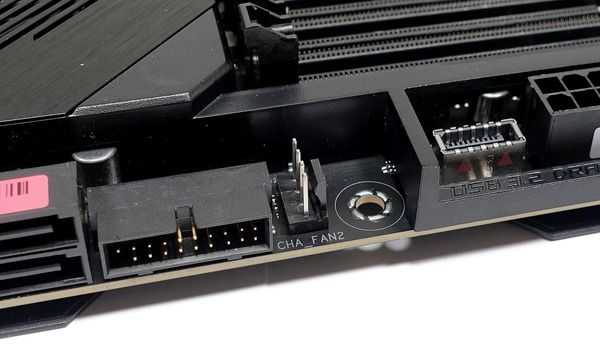

ATX 24PIN端子のすぐ隣には最新接続規格USB3.1 Gen2に対応する内部USB3.1 Gen2ヘッダーと、マザーボードに平行な内部USB3.0ヘッダーが設置されています。
ASUS ROG CROSSHAIR VIII FORMULA review_00050_DxO

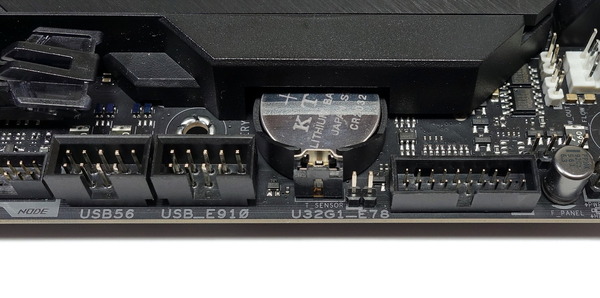

マザーボード下側には1基の内部USB3.0ヘッダーと1基の内部USB2.0ヘッダーが設置されています。Corsair iCUEやNZXT CAM対応製品などUSB2.0内部ヘッダーを使用する機器も増えていますが、ASUS ROG CROSSHAIR VIII FORMULAであればそれらの機器も問題なく使用可能です。内部USB2.0が2基でも不足する場合はUSB2.0ヘッダー増設ハブの「NZXT INTERNAL USB HUB」や「Thermaltake H200 PLUS」がおすすめです。
ASUS ROG CROSSHAIR VIII FORMULA review_00053_DxO

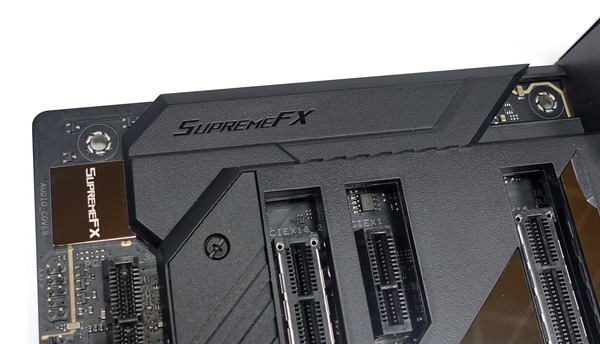

ハイエンドゲーミングマザーボードの「ASUS ROG CROSSHAIR VIII FORMULA」には、高音質オンボードサウンド機能を従来機種よりもさらに強化した「SupremeFX」が採用されています。
10のDACチャンネルによる7.1チャンネルに対応するSupremeFX S1220コーデック、ハイエンドオーディオにも採用されるTHD -94dBのESS Sabre Hi-Fi ES9023P DAC、デジタル部とアナログ部の基板分離などヘッドホン・スピーカー出力の高音質化にも注力しており、加えて光学デジタルによるデジタル音声出力もあるので高級なヘッドホンアンプユーザーにも満足のいく構成です。
ASUS ROG CROSSHAIR VIII FORMULA review_00064_DxO

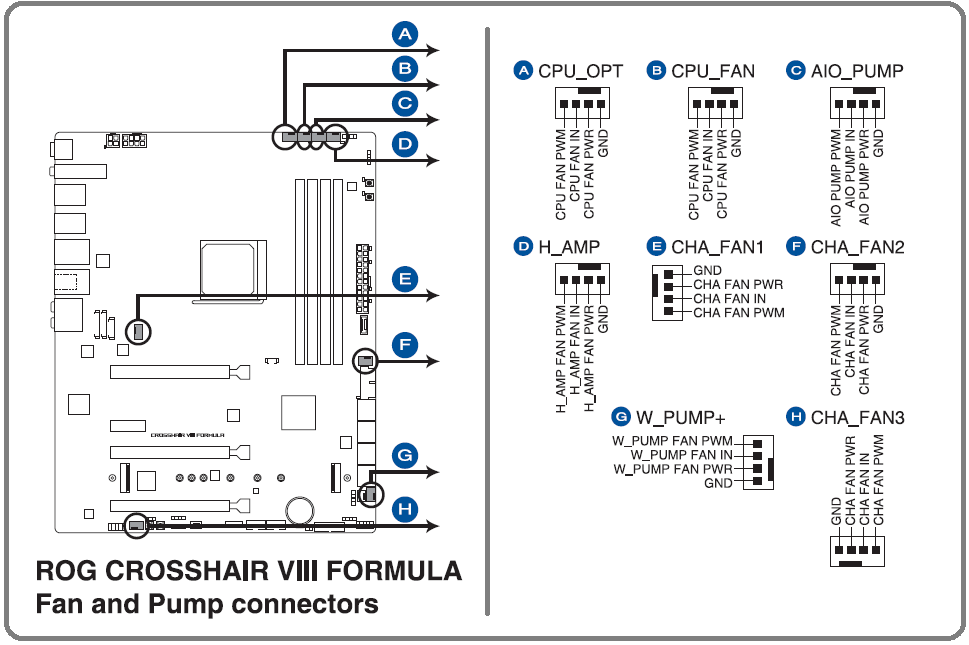

「ASUS ROG CROSSHAIR VIII FORMULA」では冷却ファンや簡易水冷クーラーポンプの接続用ファン端子はマザーボード上の各場所に計8個設置されています。水冷ポンプ用ファン端子「W_PUMP+」や高電流ファン端子「H_AMP_FAN」は36W(3A)の高出力に対応しており、簡易水冷の水冷ポンプや本格水冷用のD5/DDCポンプなどにも電力供給できます。
ASUS ROG CROSSHAIR VIII FORMULA_Fan
マザーボード上には本格水冷PCユーザーには嬉しい外部温度センサーの接続端子が水路IN/OUT用を含めて3基設置されています。ASUSのファンコントロール機能は外部センサーをソースにした水温依存のファンコントロールが可能なので管理人は以前から水冷ユーザーにお勧めしています。(関連記事
加えて右下写真の3PINファン用端子と同じ構造の端子は水冷の流量検出端子となっており、フローインジケーター&メーターを接続することで流量の検出が可能です。ASUSマザボさえあれば水冷環境の構築は全て大丈夫と言っても過言ではなくなってきています。
ASUS ROG CROSSHAIR VIII FORMULA review_00058_DxOASUS ROG CROSSHAIR VIII FORMULA review_00060_DxO
マザーボード基板上にはOCerのみならず一般自作erにとっても組み立て中の動作確認に便利なオンボードのスタートスイッチとリセットスイッチが実装されています。リセットスイッチは「FlexKey」と呼ばれ、リセット、AURA LEDのオン/オフ切り替えなど各種機能をBIOSからお好みに割り当てることができます。加えてリアI/OにはCMOSクリアのハードウェアスイッチも設置されているのでOC設定をミスっても簡単に初期化が可能です。マザーボード基板右上にはPOSTエラーのチェックができるDebug LEDが設置されています。
ASUS ROG CROSSHAIR VIII FORMULA review_00056_DxOASUS ROG CROSSHAIR VIII FORMULA review_00030_DxO
「ASUS ROG CROSSHAIR VIII FORMULA」のマザーボード上でスタートスイッチと並んで実装されているリセットスイッチは「Flexkey」と名付けられており、BIOS上から、「リセット」「AURA オン/オフ」、「DirectKey(起動してBIOSメニューを表示)」「セーフブート(起動して標準設定でBIOSメニューを表示)」など押下時の機能を切り替えることができます。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_11
加えて、極端なOC中にリセットボタンでもシステムを再起動や強制終了できない時に、BIOSの設定値を保ったまま強制的に再起動を掛けられる「ReTryボタン」、コアクロックやメモリクロックが緩いプロファイルを使用してシステムを確実に起動させハードウェア故障とOC設定失敗の切り分けを容易にする「SAFE BOOTボタン」などOCer向けの機能も充実しています。



ASUS ROG CROSSHAIR VIII FORMULAの検証機材

ASUS ROG CROSSHAIR VIII FORMULAを使用して検証機材と組み合わせてベンチ機を構築しました。ASUS ROG CROSSHAIR VIII FORMULA以外の検証機材は次のようになっています。
テストベンチ機の構成
CPU AMD Ryzen 9 3900X
レビュー
CPUクーラー Corsair H150i PRO RGB (レビュー
Noctua NF-A12x25 PWM x3 (レビュー
メインメモリ G.Skill Trident Z Neo
F4-3600C14Q-32GTZN
DDR4 8GB*4=32GB (レビュー
G.Skill Trident Z RGB
F4-3200C14Q-32GTZRX
DDR4 8GB*4=32GB (レビュー
CPUベンチ用
ビデオカード
MSI GeForce GT 1030 2GH LP OC
ファンレス (レビュー
システムストレージ
Samsung 860 PRO 256GB (レビュー
OS Windows10 Home 64bit
電源ユニット Corsair HX1200i (レビュー
ベンチ板 STREACOM BC1 (レビュー

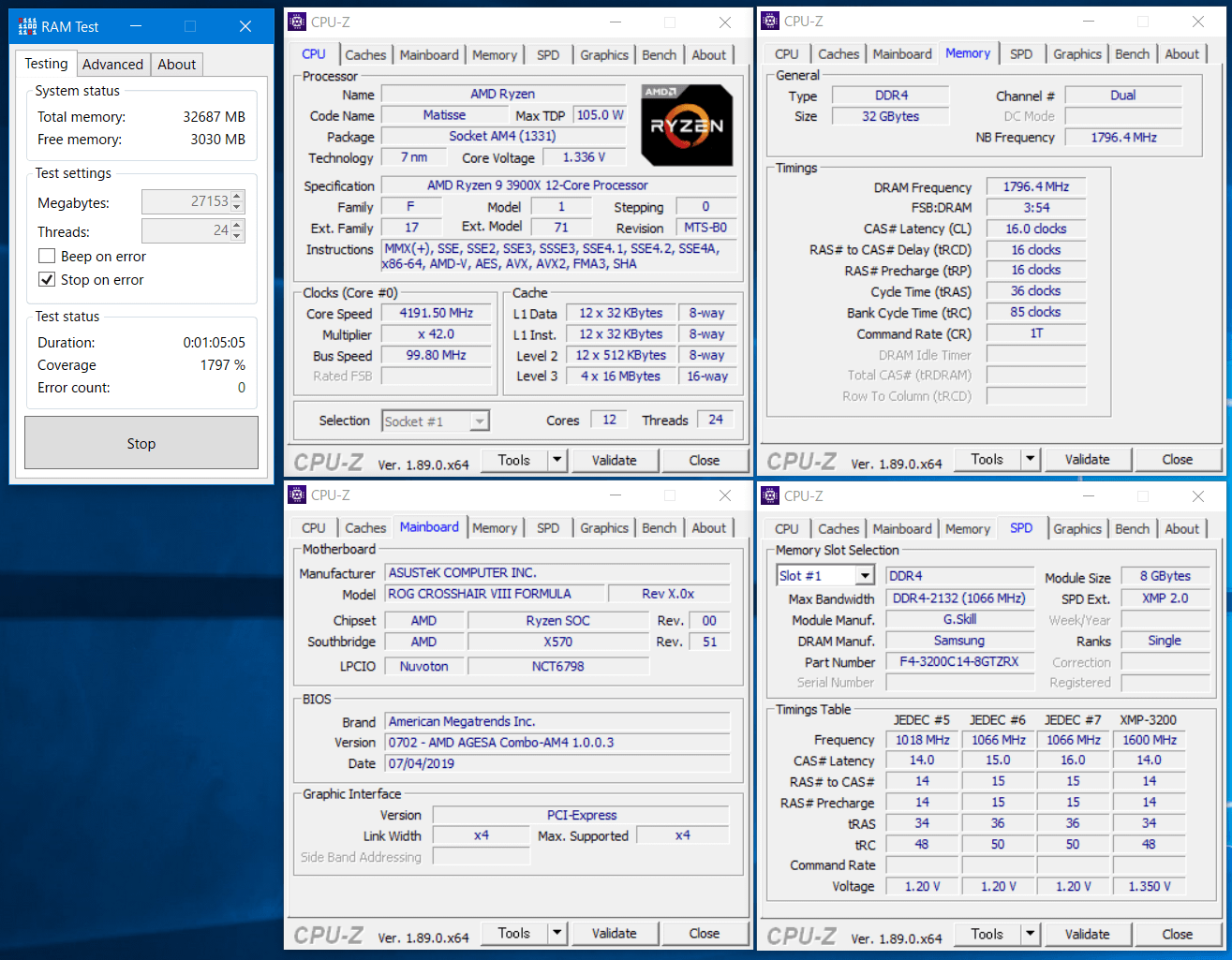

システムメモリの検証機材には、第3世代Ryzen&X570マザーボードのプラットフォームに最適化されたハイパフォーマンスOCメモリの最速モデル「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」を使用しています。3600MHz/CL14の最速モデル、3200MHz/CL14や3600MHz/CL16といった定番スペックがラインナップされ、高級感のあるヒートシンクや8分割ARGB LEDを搭載してデザイン面でも優れる「G.Skill Trident Z Neo」シリーズは、第3世代Ryzenの自作PCで性能を追求するなら間違いのないオススメなOCメモリです。
「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」をレビュー
G.Skill Trident Z Neo F4-3600C14Q-32GTZN

またRyzen環境におけるハイパフォーマンスなOCメモリとして昨年より定評のある「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」も3200MHz/CL14の高速・低遅延な動作がOCプロファイルを使用したオーバークロックで簡単に実現でき、第3世代Ryzen環境なら3600MHz/CL16に対応可能な伸びしろもあるので、第3世代Ryzen環境向けに引き続きオススメのDDR4メモリです。
「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」をレビュー
G.Skill Trident Z RGB F4-3200C14Q-32GTZRX

レビュー後半の動作検証では12コア24スレッドモデルRyzen 9 3900Xを使用したOC検証も行いますが、CPUクーラーの検証機材には360サイズ大型ラジエーターを搭載するCorsair製AIO水冷CPUクーラー最上位モデル「Corsair H150i PRO RGB」を使用しています。
マザーボード備え付けの固定器具にCPUクーラーリテンションブラケットのフックをひっかけてハンドスクリューで締めるだけなので設置が非常にお手軽です。
Corsair H150i PRO RGB_1Corsair H150i PRO RGB_2
360サイズラジエーター搭載の「Corsair H150i PRO RGB」と280サイズラジエーター搭載の「Corsair H115i PRO RGB」はいずれも冷却性能が高く、LEDイルミネーションやファン制御などの操作性・カスタマイズ性にも優れているので第3世代Ryzen CPUとの組み合わせにはおすすめなCPUクーラーです。
「Corsair H150i PRO RGB」&「Corsair H150i PRO RGB」をレビュー
Corsair H150i_H115i PRO RGB

360サイズや240サイズなど120mmファンを複数搭載できるマルチファンラジエーターの簡易水冷CPUクーラーを使用するのであれば、「Noctua NF-A12x25 PWM」への換装もおすすめです。「Noctua NF-A12x25 PWM」は、超硬質かつ軽量な新素材「Sterrox LCP」の採用によってフレーム-ブレード間0.5mmの限界を実現させた次世代汎用120mm口径ファンとなっており、1基あたり3500円ほどと高価ですが、標準ファンよりも静音性と冷却性能を向上させることができます。
「Noctua NF-A12x25 PWM」を360サイズ簡易水冷に組み込む
Noctua NF-A12x25 PWM x3

ベンチ機のシステムストレージにはSamsung製MLCタイプ64層V-NANDのメモリチップを採用する18年最速のプロフェッショナル向け2.5インチSATA SSD「Samsung SSD 860 PRO 256GB」を使用しています。Samsung SSD 860 PROシリーズは容量単価が高価ではあるものの、システムストレージに最適な256GBや512GBモデルは製品価格としては手を伸ばしやすい範囲に収まっており、メインストリーム向けでもハイパフォーマンスな環境を目指すのであれば、システムストレージ用に一押しのSSDです。
「Samsung SSD 860 PRO 256GB」をレビュー
Samsung SSD 860 PRO 256GB

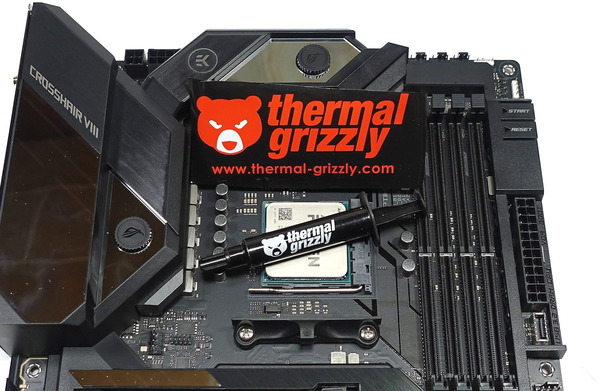

CPUとCPUクーラー間の熱伝導グリスには当サイト推奨で管理人も愛用しているお馴染みのクマさんグリス(Thermal Grizzly Kryonaut)を塗りました。使い切りの小容量から何度も塗りなおせる大容量までバリエーションも豊富で、性能面でも熱伝導効率が高く、塗布しやすい柔らかいグリスなのでおすすめです。
ASUS ROG CROSSHAIR VIII FORMULA review_00116_DxO


グリスを塗る量はてきとうでOKです。管理人はヘラとかも使わず中央山盛りで対角線だけ若干伸ばして塗っています。特にThermal Grizzly Kryonautは柔らかいグリスでCPUクーラー固定時の圧着で伸びるので塗り方を気にする必要もありません。
ASUS ROG CROSSHAIR VIII FORMULA review_05454

サーマルグリスの代用品として、数年スパンの長期使用においても性能低下が基本的になく再利用も可能、グリスが零れてマザーボードが汚れたり壊れる心配もないので、炭素繊維サーマルシート「Thermal Grizzly Carbonaut」もオススメです。
「Thermal Grizzly Carbonaut」はRyzen 9 3900Xを冷やせるか!?
Thermal Grizzly Carbonaut_Ryzen 9 3900X


以上で検証機材のセットアップが完了となります。
ASUS ROG CROSSHAIR VIII FORMULA review_00350



ASUS ROG CROSSHAIR VIII FORMULAのBIOSについて

「ASUS ROG CROSSHAIR VIII FORMULA」を使用した検証機の構築も完了したので動作検証とOC耐性のチェックの前にBIOSの紹介をします。
(OSから日付調整する前にスクショを取っている場合、日付が変になっているかもしれませんが無視してください。また内容的に差異のないものは過去のスクリーンショットを流用しています。)

ASUS ROG CROSSHAIR VIII FORMULAのBIOSに最初にアクセスするとEZモードというグラフィカルな画面が表示されます。パッと見の見栄えは良いのですが詳細モードでないと詳細設定ができないので「F7」キーを押してサクッと「アドバンスドモード(Advanced Mode)」へ移るのがおすすめです。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_1
「F7」キーを押すとアドバンスドモードという従来通りの文字ベースのBIOSメニューが表示されます。「Main」タブの「System language」-「English」と表記された項目のプルダウンメニューから言語設定が可能で日本語UIを選択できます。ASUSマザーボードは競合他社と比較してもBIOSメニューの日本語ローカライズの充実と正確さが魅力です。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_2
次回起動時に初回から詳細モードを起動する場合は、「起動-ブート設定」にある「セットアップモード」の項目をアドバンスドモードに変更してください。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_3
ASUS ROG CROSSHAIR VIII FORMULAのBIOSにおいて設定の保存とBIOSからの退出はトップメニュータブ最右端の「終了」から行えます。その他の設定を行っていても左右カーソルキーですぐに退出可能です。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_4
特定のブートデバイスを指定してBIOSから退出するBoot Override機能は「起動」タブメニューの最下段「起動デバイス選択」に配置されています。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_5

「ASUS ROG CROSSHAIR VIII FORMULA」のBIOSバージョンは19年7月現在、最新版の「0702」がサポートページで公開されています。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_6

BIOSのアップデート方法は、まず下から最新のBIOSファイルをダウンロード、解凍してUSBメモリのルートに解凍フォルダを置きます。
サポート:https://www.asus.com/Motherboards/ROG-Crosshair-VIII-Formula/HelpDesk_BIOS/

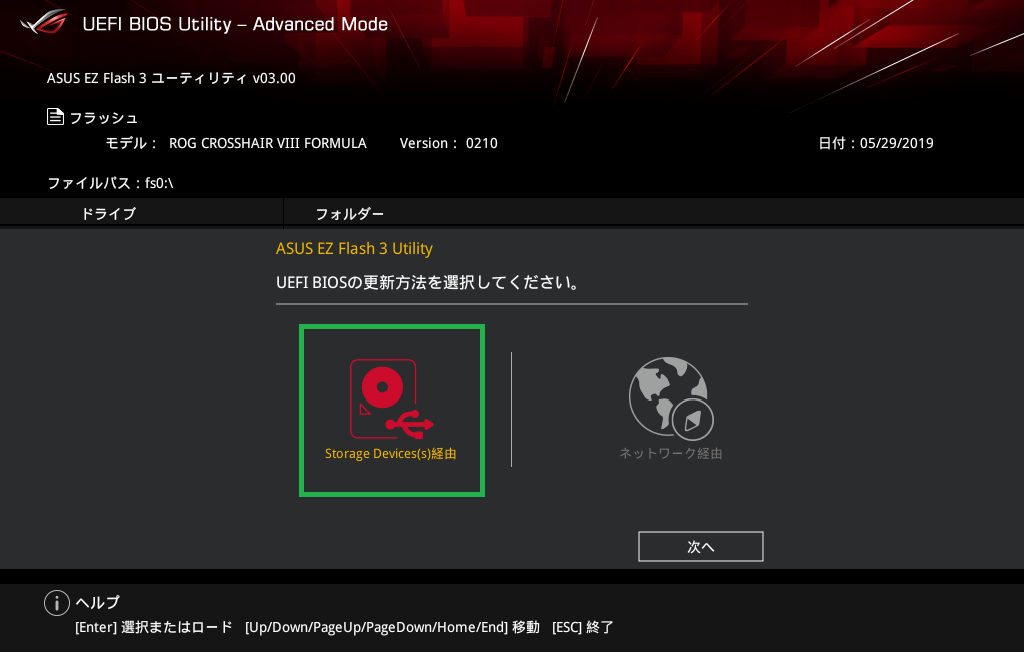

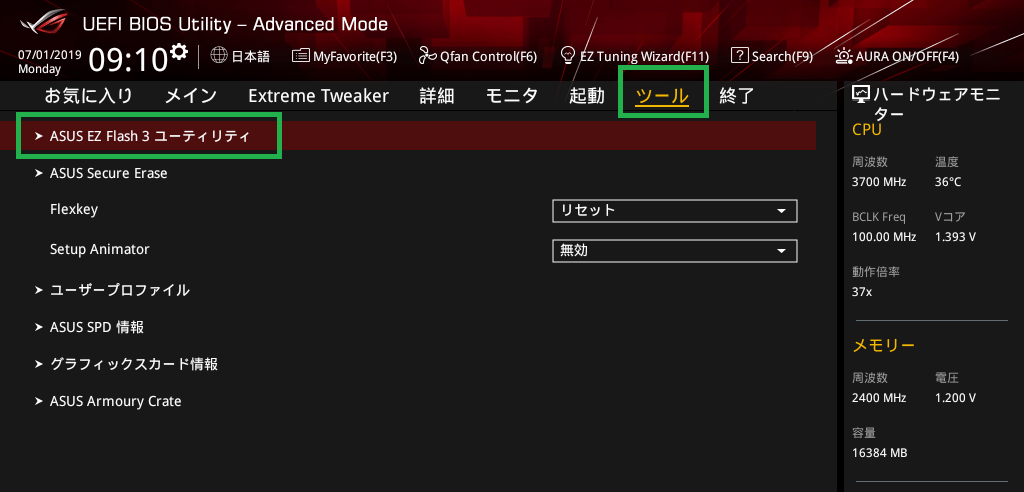

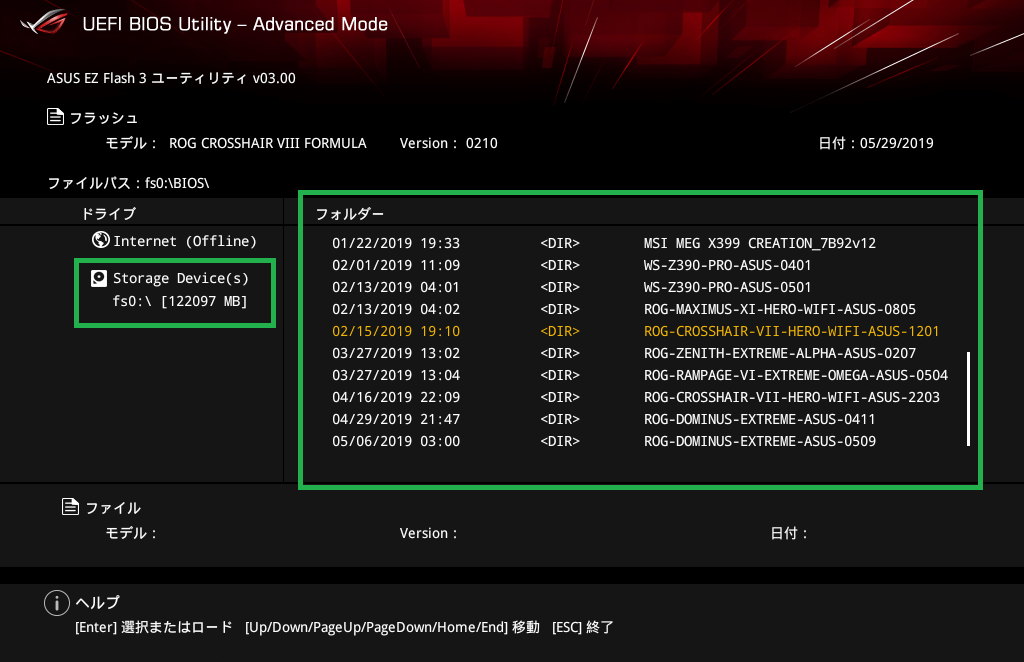

USBメモリを挿入したままBIOSを起動し、アドバンスドモードの「ツール-ASUS EZ Flash 3 Utility」でストレージデバイスからのアップデートでBIOSファイルを選択します。あとはガイドに従ってクリックしていけばOKです。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_7
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_8
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_9

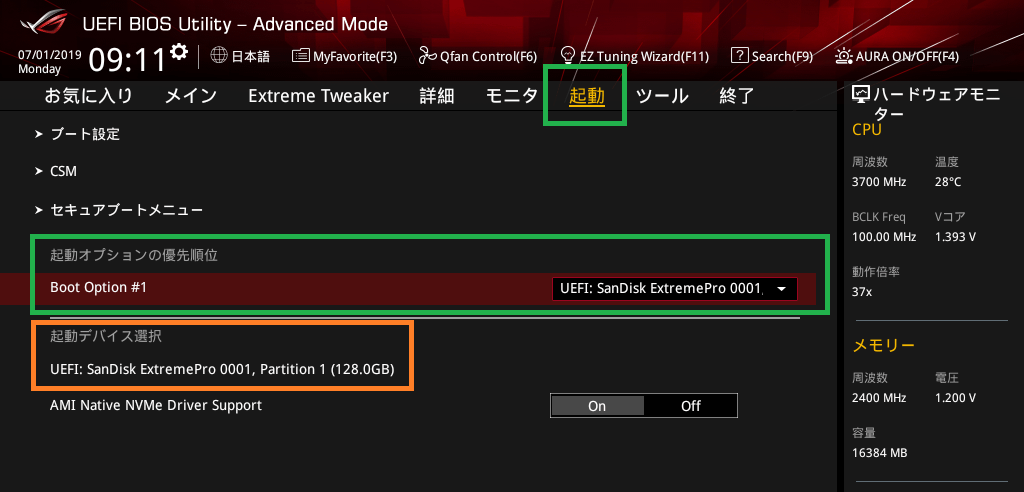

ブートとOSインストール周りについて紹介します。とはいってもASUS ROG CROSSHAIR VIII FORMULAのブート回りは下画像のように非常に簡潔にまとめられており初心者でも迷うことはないと思います。
OSのインストールも「Boot Option #1」に「UEFI:〇〇」というOSインストールメディアを設定して保存&退出すればOSインストーラーが起動します。「Boot Option #1」の下にスクロールしていくとブートデバイスを個別に指定して再起動できる「Boot override」もあるのでこちらから、同様に「UEFI:〇〇」というOSインストールメディアを選択してもOKです。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_10
ちなみにWindows10の製品パッケージに付属するUSBメモリではUEFIで認識できないトラブルが発生することがあるようなのでそういうときはこちらの記事に従ってMS公式ツールを使用して適当なUSBメモリでOSインストールメディアを作成すると上手くいきます。


BIOSのアップデートやWindows OSのインストール方法を紹介したところで、ASUS ROG CROSSHAIR VIII FORMULAのBIOS機能で管理人が気になったものをいくつかチェックしていきます。

「ASUS ROG CROSSHAIR VIII FORMULA」のマザーボード上でスタートスイッチと並んで実装されているリセットスイッチは「Flexkey」と名付けられており、BIOS上から、「リセット」「AURA オン/オフ」、「DirectKey(起動してBIOSメニューを表示)」「セーフブート(起動して標準設定でBIOSメニューを表示)」など押下時の機能を切り替えることができます。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_11
「ASUS ROG CROSSHAIR VIII FORMULA」の5段目に配置されているx16サイズPCIEスロットは内部帯域がPCIE3.0x8ですが、単純にx8帯域のスロットとして使用するモードと帯域を分割するモードを切り替えることができます。
「Disable (X4/X4 mode)」では、PCIE3.0x8帯域を2つのPCIE3.0x4帯域に帯域を分割することが可能で、M.2 SSDの複数枚刺しが可能な拡張ボード「ASUS HYPER M.2 X16 CARD」に対応しています。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_12

マザーボード上のコンポーネント詳細でも紹介した外部温度センサーについてはBIOS上からも温度をモニタリングできます。水冷ポンプ専用の項目も用意されており、ASUS ROG CROSSHAIR VIII FORMULAであれば冷却機能周りは空冷・水冷ともにほぼ全てBIOS上でコントロール可能です。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_13
BIOS上のファンコントロール機能についてですが、CPUファン端子とCPU OPT端子はCPU温度依存のファンコントロールしかできませんが、その他のケースファン端子については、外部温度センサーなどの各種温度ソースからファンコントロールが可能です。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_14
ファン操作モードはPWM速度調整とDC(電圧)速度調整の2種類が用意されています。DC速度調整の場合は制御プロファイルを手動にすると、下限温度以下で冷却ファンを停止させる所謂セミファンレス機能を実現する「Allow Fan Stop」の設定が表示されます。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_15

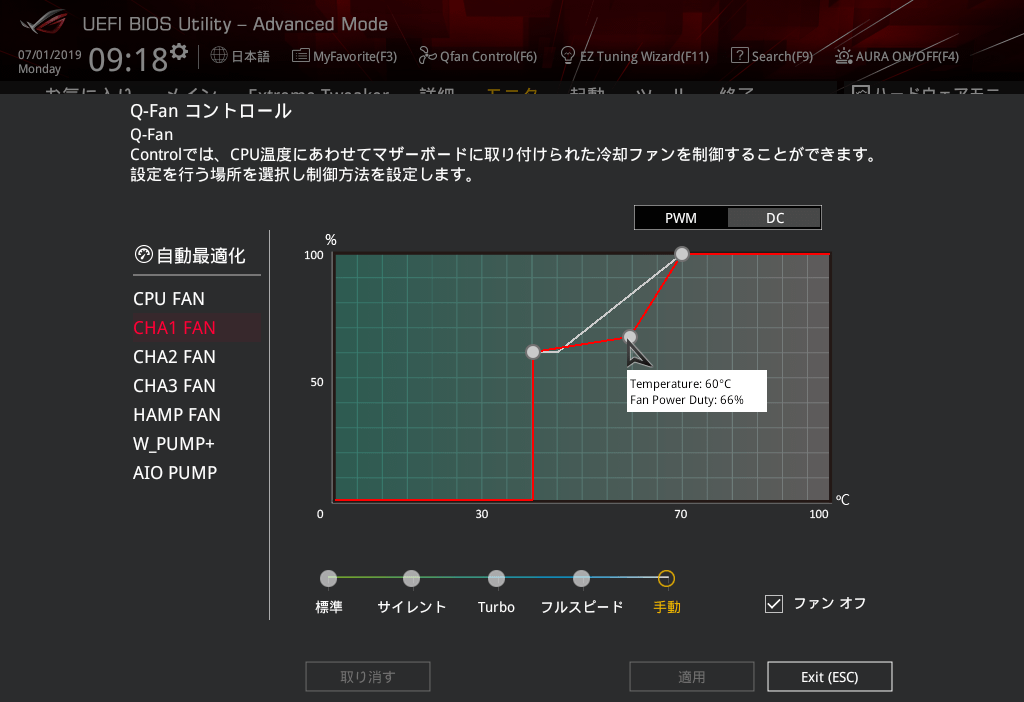

またASUSマザーボードにもグラフィカルUIによるファンコントールの設定機能として「Q-Fan Control」が用意されています。設定可能な内容は上で紹介したコンソールのファンコンと同じですが、グラフィカルUIでわかりやすく設定できるよ、という機能です。直感的にわかりますし直打ちが苦手な人にはありがたい機能だと思います。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_16



イルミネーション操作機能「ASUS AURA Sync」について

「ASUS ROG CROSSHAIR VIII FORMULA」はマザーボード備え付けのLEDイルミネーションやRGB対応汎用4PIN/アドレッサブルRGB対応汎用3PINイルミネーション機器を操作可能なライティング制御機能「ASUS AURA Sync」に対応しています。
「ASUS ROG CROSSHAIR VIII FORMULA」ではマザーボード備え付けのLEDイルミネーションとして、チップセットからアーマー部分に3球、リアI/Oカバーに3球のアドレッサブルLEDイルミネーションが内蔵され、スタート/リセットボタンにもRGB LEDイルミネーションが内蔵されています。
ASUS ROG CROSSHAIR VIII FORMULA review_00164
「ASUS ROG CROSSHAIR VIII FORMULA」のマザーボード上にはRGB対応汎用4PIN LEDヘッダーが2基実装されており、当サイトでもレビュー記事を掲載しているLEDテープ「SilverStone SST-LS02」やLEDファングリル「Phanteks Halos Lux RGB Fan Frames」など汎用LED機器によるLEDイルミネーションの拡張も可能です。
ASUS ROG CROSSHAIR VIII FORMULA review_00052_DxOASUS ROG CROSSHAIR VIII FORMULA review_00062_DxO
アドレッサブルLED機器を接続可能なARGB対応VD-G型3PIN LEDヘッダーも実装されています。「ASUS ROG CROSSHAIR VIII FORMULA」で使用可能なアドレッサブルLEDテープとしては国内で発売済みの「BitFenix Alchemy 3.0 Addressable RGB LED Strip」や「ASUS ROG ADDRESSABLE LED STRIP-60CM」や「AINEX アドレサブルLEDストリップライト」が動作することが確認できています。
ASUS ROG CROSSHAIR VIII FORMULA review_00181

ASUS ROG CROSSHAIR VIII FORMULAに搭載されたLEDイルミネーションや汎用ヘッダーに接続されたイルミネーション機器は発光カラーや発光パターンを専用アプリのAURA Syncから同期操作可能になっています。AURA Syncは公式ホームページやマザーボードのサポートページから最新版をダウンロードできます。
AURA公式DL:https://www.asus.com/campaign/aura/jp/download.html

専用アプリである「AURA Sync」を使用することで、色を指定した固定色発光、カラーサイクル等の発光パターンプリセット、温度や音楽に合わせた発光変化など自由度の高いイルミネーション設定が可能です。
ASUS ROG CROSSHAIR VIII FORMULA_AURA (1)
ASUS ROG CROSSHAIR VIII FORMULA_AURA (2)ASUS ROG CROSSHAIR VIII FORMULA_AURA (3)ASUS ROG CROSSHAIR VIII FORMULA_AURA (4)
ASUS ROG CROSSHAIR VIII FORMULAのマザーボード備え付けLEDイルミネーションはアドレス指定操作に完全対応しており各ソフトウェア上からLED素子に対して個別に発光カラーを設定できます。
ASUS ROG CROSSHAIR VIII FORMULA_AURA (5)

マザーボード備え付けや汎用ヘッダー以外に、ASUS AURA Syncに対応したLEDイルミネーション機器が接続されている場合、ウィンドウ左上にその項目が表示されてマザーボードと同期操作が可能になります。
ASUS ROG CROSSHAIR VIII FORMULA_AURA (7)
当サイトでレビュー記事を公開中のG.Skill製DDR4メモリ「G.Skill Trident Z RGB」や「G.Skill Trident Z Royal」もASUS Aura Syncによるイルミネーション同期設定に対応しています。
「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」をレビュー
G.Skill Trident Z RGB F4-3200C14Q-32GTZRX

「G.Skill Trident Z Royal F4-3200C16D-16GTRS」をレビュー
G.Skill Trident Z Royal F4-3200C16D-16GTRS review_06927_DxO

ASUS ROG CROSSHAIR VIII FORMULAの備え付けおよび増設のLEDイルミネーションは、デフォルトではOSのシャットダウンやスリープ時もLEDが点灯しますが、「When system is in sleep, hibernate and soft off states」の項目をOFFにすることでスリープ時やシャットダウン時のみLEDイルミネーションをOFFにすることができます。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_LED
なおシャットダウン・スリープ時のLEDの点灯・消灯設定はWindows上の「AURA Sync」から設定が可能でアプリからの操作が優先されます。ASUS Aura Syncソフトウェアの「Power Off」タブがスリープやシャットダウン時のLEDイルミネーションの設定になっています。ここから設定を行うことでASUS ROG CROSSHAIR VIII FORMULAでもシャットダウン・スリープ時のLEDイルミネーションの消灯が可能です。
ASUS ROG CROSSHAIR VIII FORMULA_AURA_Poweroff

また総合管理ソフトウェア「Armoury Crate」からも、「ASUS ROG CROSSHAIR VIII FORMULA」を含めたASUS AURA Sync対応機器のライティングを一括制御できます。
Armoury Crate (1)
Armoury Crate (2)
Armoury Crate (3)

ASUSのLEDイルミネーション機能「AURA Sync」については汎用イルミネーション機器の使用方法や導入例などを下の記事でも紹介しているので、詳しくはこちらを参照してください。
ASUS製のLEDイルミネーション操作機能「AURA Sync」の使い方
ASUSのLEDイルミネーション同期操作機能「AURA Sync」の使い方



OLEDディスプレイパネル「ASUS LiveDash」について

ASUSの新たな試みとして「ASUS ROG CROSSHAIR VIII FORMULA」には有機ELディスプレイパネル「ASUS LiveDash OLED」が搭載されています。
有機ELディスプレイパネル「ASUS LiveDash OLED」には静止画だけでなくプログラミングやGif画像次第でオリジナルアニメーションなど様々な表示が可能で、CPU温度やコアクロックなどハードウェアモニタリング情報の表示にも対応しています。
ASUS ROG CROSSHAIR VIII FORMULA review_00166

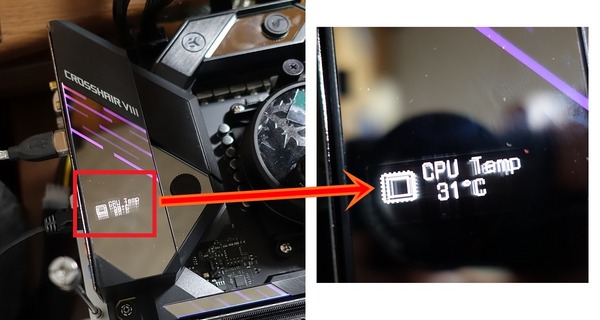

「ASUS LiveDash OLED」について個人的にはPOST中のチェック項目を逐次表示してくれるのが最も印象的で、今度の発展次第では初心者ガイドとして非常に有力な機能になる可能性を感じました。
ASUS ROG CROSSHAIR VIII FORMULA review_00178



LiveDash OLEDの制御にはこれまで単独アプリ「ASUS LiveDash」が用意されていましたが、X570チップセット搭載AM4マザーボードの登場に合わせて、「Armoury Crate」という総合管理ソフトウェアに統合されました。
設定内容については従来通りで、プリセットとして用意されたCPU温度などのモニタリング表示やアニメーションを選択可能です。横128ピクセル×縦32ピクセルの画像やGifアニメーションの表示に対応しており、各自で用意した画像・動画ファイルをグレイスケールに自動変換して表示してくれます。
ASUS ROG CROSSHAIR VIII FORMULA_LiveDash (1)
ASUS ROG CROSSHAIR VIII FORMULA_LiveDash (3)
ASUS ROG CROSSHAIR VIII FORMULA_LiveDash (2)



ASUS ROG CROSSHAIR VIII FORMULAのOC設定について

ASUS ROG CROSSHAIR VIII FORMULAを使用した場合のオーバークロックの方法を紹介します。
なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成(CPU、マザーボード、メモリ、システムストレージ、グラフィックボード)以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。


第3世代Ryzen CPUについてはX570チップセット搭載マザーボードと組み合わせた場合に使用できる純正のOCツール「AMD Ryzen Masterユーティリティ」が用意されていますが、こちらの使い方については下の記事を参考にしてください。
AMD Ryzen専用純正OCツール「AMD Ryzen Masterユーティリティ」の使い方
AMD Ryzen Masterユーティリティ

「ASUS ROG CROSSHAIR VIII FORMULA」のオーバークロック設定は「Extreme Tweaker」というトップメニューのタブページにCPUコアクロック、メモリ、電圧など各種設定項目が集約されています。「Extreme Tweaker」ページをスクロールしていくとCPUコアクロック、メモリ、電圧などの各種設定項目が表示されるので設定しやすいUIです。設定値を直接入力する項目でデフォルトの「Auto」に戻す場合は「a」キーを入力すればOKです。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_1

「ASUS ROG CROSSHAIR VIII FORMULA」のオーバークロック設定項目の最初にある「Ai Overclock Tuner」ではプルダウンメニューから「Auto(自動)/Default」「Manual(手動)」「D.O.C.P.」の3つの設定モードが選択できます。Autoモードは基本的な設定項目に関する自動or手動設定が可能な一般ユーザー向けの設定モードとなっています。ManualモードはBCLK等の詳細なOC設定項目が解放される上級者向けの設定モードです。D.O.C.P.モードはManualモードベースですが、OCメモリに収録されたXMPプロファイルを適用できる設定モードになっています。OC初心者はXMPを使用しないならAutoモード、XMPを使用するならD.O.C.P.モードを使用すればOKです。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_2

CPUコアクロック(コア倍率)の変更について説明します。
第3世代Ryzenは、CPU温度や電力に関して安定動作可能な相関関係を記したテーブルがCPU内部に用意されており、それに則した形で「Pure Power」や「Precision Boost(2)」といったRyzen CPUの独自機能により動作クロックや電力がリアルタイム制御されています。
Precision Boost 2
例えばRyzen 9 3900XではCPUクーラー冷却性能の影響で若干前後しますが、単コア負荷の場合は最大で4.6GHz、全コア負荷の場合はTDPの範囲内で変動しますが、軽いワークロードであればコア毎に4.5~4.2GHzで動作し、動画のエンコードなどCPUがフルパワーを発揮する重いワークロードでは冷却性能が十分ならベースクロックを上回る平均4.0GHz程度で動作します。
Ryzen 9 3900X_Core Clock
第3世代Ryzenを含めてAMD Ryzen/Ryzen Threadripper CPUに共通する動作クロックに関する予備知識については下の記事で概要を解説しているので参考にしてください。
「Precision Boost Overdrive」を徹底解説
precision-boost-overdrive


ASUS ROG CROSSHAIR VIII FORMULAのコアクロックのOC設定方法はベースクロック(BCLK):100MHzに対する倍率指定となっており、0.25倍単位でCPUコアクロックの倍率を設定できます。「CPUクロック倍率(CPU Core Ratio): 40.00」と設定することでデフォルトのベースクロック100MHzの40倍で4.0GHzで動作します。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_3
CPU動作倍率は「自動」設定の場合は単純に倍率の値を入力するだけですが、プルダウンメニューから「手動」を選択すると「FID」と「DID」の2つの数値を入力する形になります。管理人にも具体的な意味は分からないのですが、実際の動作としては『倍率 = FID / DID * 2』となります。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_4
「Ai Overclock Tuner」から「Manual」モードもしくは「D.C.A.P」モードを選択するとベースクロック(BCLK)の設定項目(なぜかAPU周波数と表記されている)が表示されます。
デフォルトのAutoでは100MHzに固定されていますが、設定値を直打ちすることで40~300MHzの範囲内において0.200MHz刻みで設定できます。CPUコアクロックはBCLKに対する動作倍率で設定されるのでBCLK110MHz、動作倍率45倍の場合はコアクロック4.95GHz動作となります。ただしBCLKを使用したOCはかなり上級者向けなので通常はAutoか100MHzが推奨です。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_5

「ASUS ROG CROSSHAIR VIII FORMULA」では単コアブーストクロックを維持したまま、電力制限を解除することで全コア最大動作倍率を引き上げることができる「Precision Boost Overdrive」もBIOSから設定が可能で、設定ページが「Extreme Tweaker」のわかりやすい場所に配置されています。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_7
Precision Boost Overdriveを手動設定にすると、第3世代Ryzenにおいても前世代と同様に、電力制限上限値を指定する「PPT Limit (W)」、最大動作クロックの制限値に影響する「TDC Limit / EDC Limit (A)」を設定できます。
さらにX570マザーボードでは第3世代Ryzenが新たにサポートする「Auto OverClocking Mode」に関する設定項目として、Precision Boost 2によるコアクロックの上昇幅を設定する「Max CPU Boost Clock Override」や、Precision Boost 2やXFRによる自動OC機能が効く温度閾値を引き上げる「Platform Thermal Throttle Limit」などのオプションが追加されています。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_8


続いてコア電圧の調整を行います。
AMD Ryzen CPUのオーバークロックで変更する電圧設定については、CPUコアクロックに影響する「CPUコア電圧」と、メモリクロックやRyzen APUに搭載される統合GPUの動作周波数に影響すると「SOC電圧」の2種類のみと非常に簡単化されています。
Ryzen OC Voltage
AMD Ryzen CPUでオーバークロックを行う場合に変更する電圧設定については基本項目が「CPUコア電圧」「CPU SOC電圧」「DRAM電圧」の3項目のみと非常に簡単化されています。加えてASUS ROG CROSSHAIR VIII FORMULAでは「External Digi+ Power Control」の項目からその他多くの電圧設定が可能です。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_10

CPUコアクロックのOCに関連するコア電圧のOC設定としては、ASUS ROG CROSSHAIR VIII FORMULAではCPUコア電圧(CPU Core Voltage / APU 電圧)の項目を変更します。CPUコア電圧ではマニュアルの設定値を固定する「マニュアル」モード、CPUに設定された比例値にオフセットかける「オフセット」モードの2種類が使用できます。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_11
ASUS ROG CROSSHAIR VIII FORMULAでCPUコアクロックのOCを行う場合、コア電圧設定モードとして通常はマニュアルモードを推奨します。マニュアルモードの場合は0.00625V刻みでコア電圧の設定が可能です。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_12
CPUコア電圧モードについて簡単に説明すると、オフセットモードやアダプティブモードはCPU負荷に比例して電圧が設定されており、低負荷時は電圧が下がるので省電力に優れるのですが、OCをする場合はマザーボードによって挙動に差があり安定する設定を見極めるのが難しいので、個人的にはオフセットやアダプティブは定格向け、OCには固定値適用の固定モードを推奨しています。
仮にOCでオフセットやアダプティブを使う場合も最初はコアクロックに対して安定する電圧を見極める必要があるので、まずは固定モードを使用します。
ちなみにマザーボードにより対応しているモードは異なりますが、CPUのオーバークロックに付随するコア電圧のモードの概略図は次のようになっています。
vc

またCPUのOCに関連する追加の電力設定としてASUS ROG CROSSHAIR VIII FORMULAでは、コアクロックと電圧の設定項目の中間あたりに「External Digi+ Power Control」が配置されています。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_13

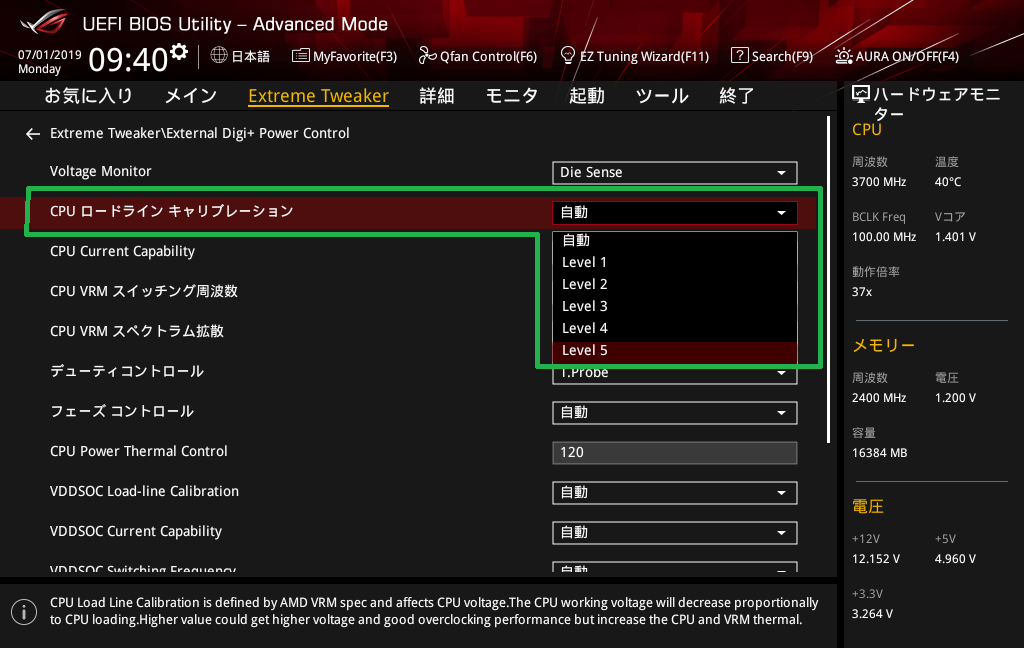

コアクロックを高く設定する時に追加で変更するといい項目として「External Digi+ Power Control」内に「ロードラインキャリブレーション」があります。ロードラインキャリブレーションはCPU負荷時の電圧降下を補正してOCを安定させる機能となっており、補正の強度としてLevel 1~Level 5の5段階が用意されています。Levelの添え字の数字が大きくなるほど電圧降下の補正は強くなり、OCは安定しやすくなりますが発熱も大きくなります。Level 3あたりから始めて安定する設定値を模索していくのがおすすめです。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_14

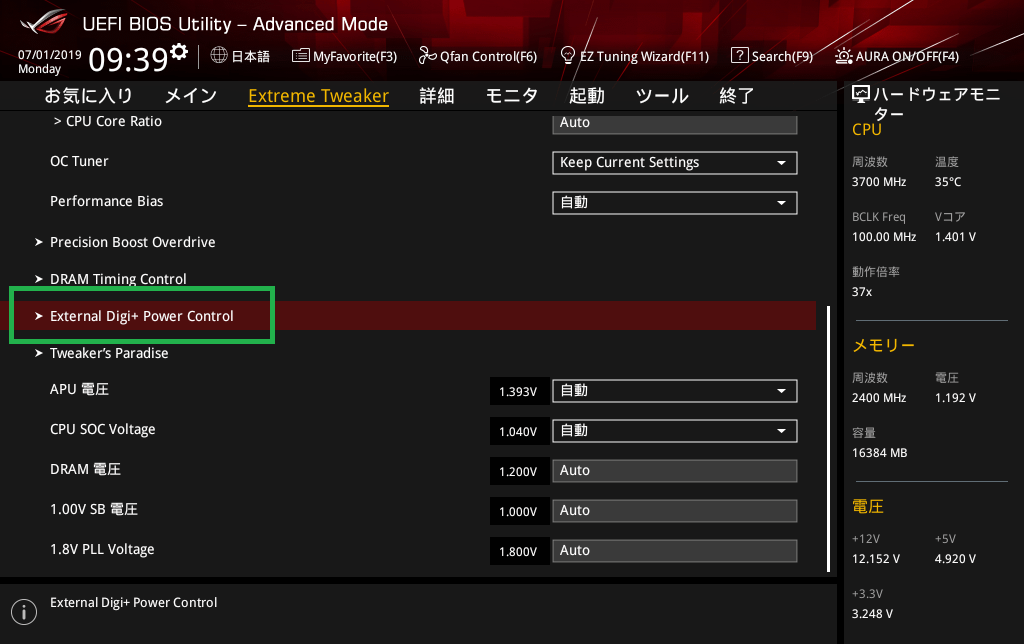

「External Digi+ Power Control」ではその他にも「CPU Current Capability」「CPU VRM スペクトラム拡散」「VDDR CPU VRM 動作モード」「VDDR CPU VRM 可動フェーズ設定」などCPUのオーバークロック時にマザーボードVRMからの電力供給を安定させる設定項目が用意されています。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_15


メモリのオーバークロックについても簡単に紹介しておきます。
メモリの性能について簡単に言うと「動作クロックが高く」「タイミングが小さい」ほど性能は高くなります。
そのためメモリOCを手動で行う手順を簡単にすると「電圧を上げて動作可能なクロックを探し」、「そのクロックにおいて正常に動作する最小のタイミングを探る」という2つの手順を繰り返すことになります。
一方でXMPによるメモリOCは上の手順によるOCをメーカー側がすでに行い動作確認をしているので、メーカーが動作確認を行ったOCプロファイルを適用するだけで簡単にメモリをオーバークロックできます。

メモリOCではPOSTすらクリアできずBIOSに到達できないことも少なくありませんが、ASUS ROG CROSSHAIR VIII FORMULAでは正常にPOSTできないメモリOC設定でエラーが出た場合は数回再起動した後、自動で2133MHzや2400MHzなど定格となるSPDプロファイルの緩い設定で再起動してくれるのでメモリOCを安心して行えます。

メモリOCで有名なXMPプロファイルはIntelの策定した規格なのでAMD CPU&マザーボードの環境では厳密にいうと非対応ですが、ASUS ROG CROSSHAIR VIII FORMULAなどの一部のASUS製マザーボードでは「Ai Overclock Tuner」のプルダウンメニューに、メモリに収録されたXMPプロファイルからRyzen環境でも使用可能なメモリOCプロファイルを自動生成する「D.O.C.P」という独自機能があります。「Ai Overclock Tuner」から「D.O.C.P」モードを選択することで、自動生成されたOCプロファイルによるメモリOC設定の適用が可能です。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_17
「Ai Overclock Tuner」のAutoモードやManualモードにおいて「DRAM Frequency」の設定値がAutoになっている場合は、使用するメモリにSPD情報として収録されている動作クロック2133~2666MHzなど周波数およびタイミングによる定格動作となります。
手動でメモリ周波数を設定する場合は「DRAM Frequency」の項目でプルダウンメニューから最大4200MHzまでの動作クロック(倍率)設定が可能です。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_18

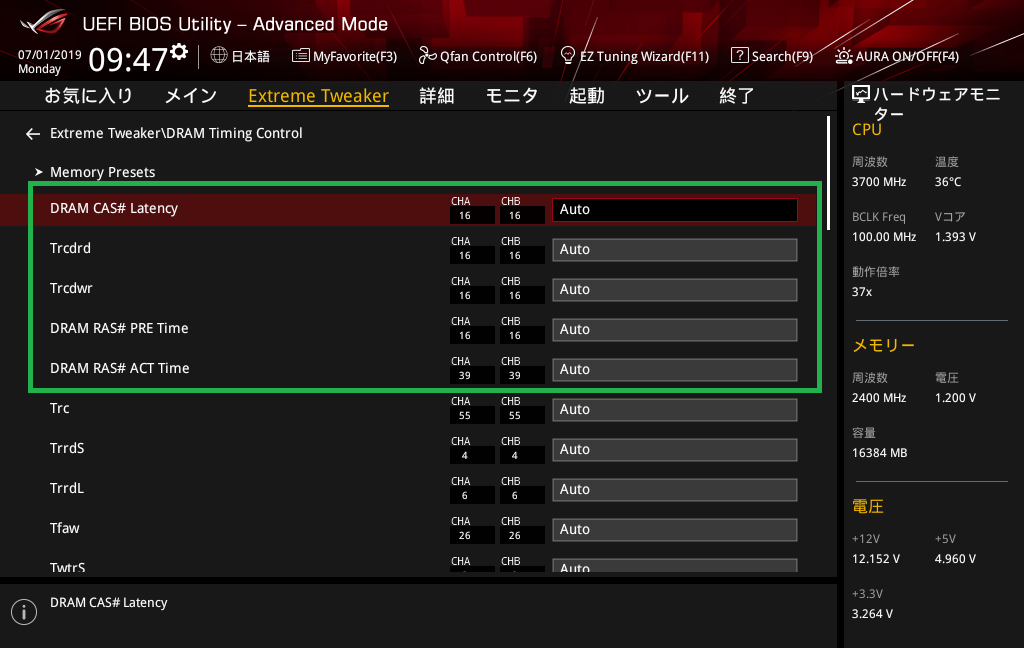

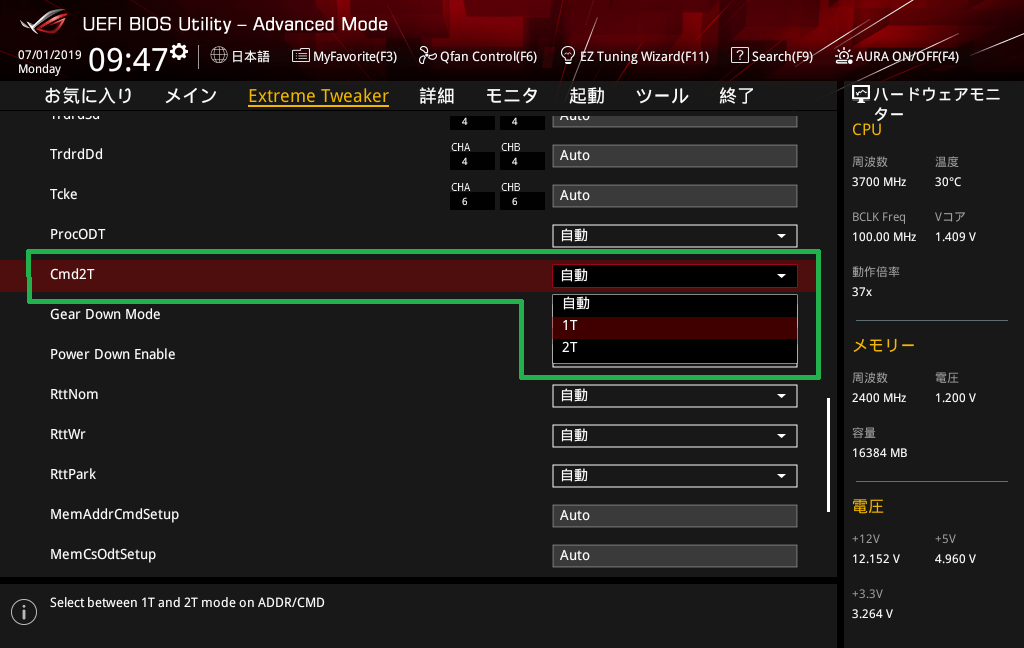

メモリタイミングの個別打ち込み設定も可能です。メモリタイミングを手動で設定する場合は基本的には「CAS Latency (tCL)」、「RAS to CAS Read (tRCDrd)」、「RAS to CAS Write (tRCDwr)」、「RAS Precharge (tRP)」、「RAS Active Time (tRAS)」の主要な5タイミングと、加えて下の方にスクロールしていくと表示される「Command Rate:1 or 2」の6つ以外はAutoのままでいいと思います。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_19
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_20
メモリ周波数を3200MHz以上にOCする場合は「GearDownMode」をEnabledに設定すると動作が安定するかもしれないので、Autoで上手くいかない場合は設定を変更してみてください。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_21
メモリタイミングの下の方にある「ProcODT」という設定値がAutoのままではPOSTがクリアできない場合があります。AutoでPOSTをクリアできない、もしくは起動後に安定しない場合は「ProcODT」を43.6~68.6の間で固定して安定するものを探してみてください
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_22
DDR4メモリの周波数OCを行う際は「DRAM Voltage」の項目を、3000MHz以上にOCする場合は1.300~1.350V、3800MHz以上にOCする場合は1.370~1.400Vに上げる必要があります。メモリをOCする場合は最初から1.350V以上にDRAM電圧を盛っておくのがおすすめです。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_23
AMD Ryzen CPUでメモリの動作クロックをOCする場合はDRAM電圧だけでなく「CPU SOC電圧(CPU NB/SOC Voltage)」も1.100V~1.200V程度に盛ってやると動作が安定しやすいようです。CPUコア電圧同様にマニュアルの設定値を固定する「マニュアル」モード、CPUに設定された比例値にオフセットかける「オフセット」モードの2種類が使用でき、0.00625V刻みでコア電圧の設定が可能です。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_24

また第3世代Ryzen CPU環境ではメモリ周波数3600MHzまではInfinity Fabric周波数が1:1で同期しますが、3733MHz以上では2:1で同期し、Infinity Fabric周波数がメモリ周波数の半分になります。

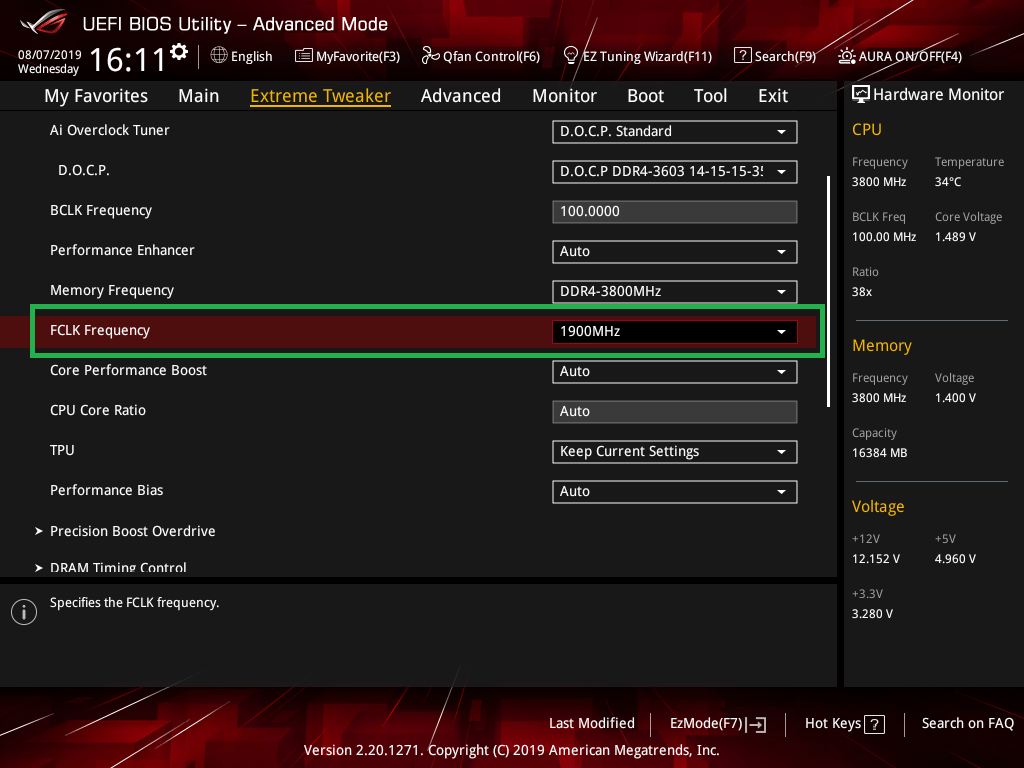

「ASUS ROG CROSSHAIR VIII FORMULA」では「FCLK Frequency」をメモリ周波数の半分に指定することで3733MHzや3800MHzのメモリ周波数においてもInfinity Fabric周波数の1:1同期が可能になります。
ASUS ROG CROSSHAIR VIII FORMULA_BIOS_OC_25



ASUS ROG CROSSHAIR VIII FORMULAの動作検証・OC耐性

BIOS周りの管理人的に気になるところやOC設定の基本についての紹介はこのあたりにしてASUS ROG CROSSHAIR VIII FORMULAを使用した検証機で具体的に動作検証とOC耐性をチェックしていきます。

まずはBIOS上の起動設定をフルスクリーンロゴとファストブートを無効にしてOSの起動時間を測定しました。ASUS ROG CROSSHAIR VIII FORMULAの起動時間は38秒ほどとなりました。ハイエンド多機能マザーボードなので仕方ないところですが、POSTに若干時間がかかっている印象です。



続いてASUS ROG CROSSHAIR VIII FORMULAを使用した場合のCPUおよびメモリのオーバークロック耐性をチェックしてみました。
なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成(CPU、マザーボード、メモリ、システムストレージ、グラフィックボード)以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。


CPUおよびメモリのオーバークロック耐性をチェック、と言ったばかりで舌の根の乾かぬ内に前言を翻すようですが、今回の検証においてはCPUコアクロックには手動設定はもちろんのこと「Precision Boost Overdrive」も含めて一切触れませんでした。
というのもRyzen 9 3900Xなど第3世代Ryzenの上位モデルは、従来のRyzen CPUと同様にCPUクーラーの冷却性能に応じた自動OC機能「Precision Boost 2 & XFR 2 (Extended Frequency Range 2)」が機能し、第3世代Ryzenはその際に参照されるテーブルが限界近くまでチューニングされており、ユーザーが設定を変更したとしてもコアクロックを上昇させることが可能なマージン(ヘッドルームと呼ばれている)が非常に小さいからです。
Ryzen 9 3950X、Ryzen 9 3900X、Ryzen 7 3800Xの上位3モデルについてはコアクロック回りを下手に弄るよりも、360サイズ簡易水冷CPUクーラーのような高性能なCPUクーラーの冷却性能にまかせて自動OC機能によるクロックアップを狙うのがオススメです。

Ryzen 9 3900Xのコアクロック回りについては定格設定のまま触れずに、メモリのオーバークロックのみを行い、メモリのOC設定は「メモリ周波数:3600MHz」「メモリタイミング:16-16-16-36-CR1」「メモリ電圧:1.350V」としました。
ASUS ROG CROSSHAIR VIII FORMULA_OC Test_BIOS (1)ASUS ROG CROSSHAIR VIII FORMULA_OC Test_BIOS (2)ASUS ROG CROSSHAIR VIII FORMULA_OC Test_BIOS (3)

上の設定を適用したところ問題なくOSを起動させることができました。
ASUS ROG CROSSHAIR VIII FORMULA_OC Test_1
ASUS ROG CROSSHAIR VIII FORMULA_OC Test_2

「ASUS ROG CROSSHAIR VIII FORMULA」の環境では、検証機材メモリに8GB4枚組み32GBメモリキット「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」を使用して手動オーバークロックすることによって、メモリ周波数を3600MHzにOCし、なおかつメモリタイミングを16-16-16-36-CR1に詰めることができました。
ASUS ROG CROSSHAIR VIII FORMULA_OC Test_RamTest
また国内でも一部のPCパーツショップで販売が開始された1枚当たり32GBの大容量DDR4メモリ「Samsung M378A4G43MB1-CTD(レビュー)」を使用することで、ASUS TUF GAMING X570-PLUS (WI-FI)の環境において、128GBのシステムメモリを構築できました。
ASUS ROG CROSSHAIR VIII FORMULA_OC Test_mem128GB

Ryzen 9 3900XのPB2&XFR2による全コア4.1GHzへのクロックアップに加えて、メモリ周波数を3600MHzにオーバークロックして、Cinebenchも問題なくクリアできました。
ASUS ROG CROSSHAIR VIII FORMULA_OC Test_cinebench


続いてスマホで使用できるサーモグラフィカメラ「FLIR ONE Pro」(レビュー)を使用してASUS ROG CROSSHAIR VIII FORMULAのVRM電源温度をチェックしていきます。
CPUへ電力供給を行うVRM電源に負荷をかけるためCPUに対してストレステストを実行しますが、その検証方法については、FF14ベンチマークの動画(再生時間7分、4K解像度、60FPS、容量5.7GB)でAviutl+x264を使って2並列のエンコードを行い、30分以上に渡って負荷をかけ続けました。
注:CPUのストレステストについてはOCCTなど専用負荷ソフトを使用する検証が多いですが、当サイトではPCゲームや動画のエンコードなど一般的なユースで安定動作すればOKとういう観点から管理人の経験的に上の検証方法をストレステストとして採用しています。
ASUS ROG CROSSHAIR VIII FORMULA_Ryzen 9 3900X_stress

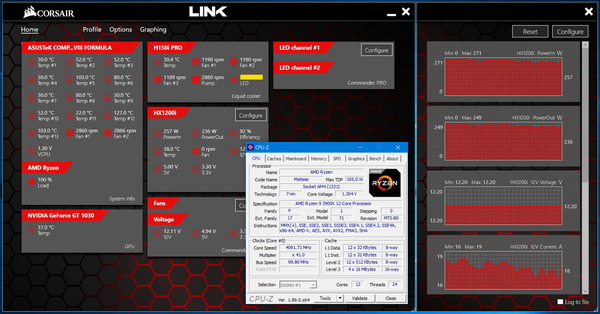

検証機材の360サイズ簡易水冷CPUクーラー「Corsair H150i PRO RGB」によって十分な冷却を行った場合、12コア24スレッドのRyzen 9 3900Xは全コア平均4.0~4.1GHzで動作しますが、ここにメモリ周波数3600MHzのメモリオーバークロックを組み合わせてストレステストを実行すると、ASUS ROG CROSSHAIR VIII FORMULA環境ではシステム全体の消費電力(50~60W差分くらいでCPU消費電力)が250Wに達します。
ASUS ROG CROSSHAIR VIII FORMULA_OC Test_power
メモリ周波数を3600MHzにOCした上でRyzen 9 3900Xを常用限界近い全コア4.0~4.1GHzにクロックアップさせ、30分以上負荷をかけ続けましたが、簡易水冷CPUクーラーによるCPU冷却で、かつスポットクーラーよって風も当てないパッシブ冷却の状態でも、VRM電源温度は60度以下に収まりました。
ASUS ROG CROSSHAIR VIII FORMULAであれば200WクラスのCPU消費電力でVRM電源に長時間負荷がかかり続けても、Ryzen 9 3900XやRyzen 9 3950Xをパッシブ空冷のままで余裕で運用できます。
ASUS ROG CROSSHAIR VIII FORMULA_FLIR_VRM

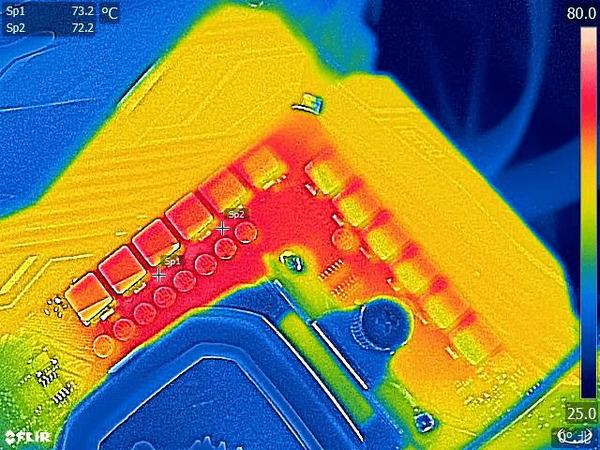

下はX470マザーボードASUS ROG CROSSHAIR VII HEROにおいてマザーボード以外を揃えて同様の検証を行った時のサーモグラフィーですが、「ASUS ROG CROSSHAIR VIII FORMULA」のほうが冷えている様子が明確に見て取れます。
ASUS ROG CROSSHAIR VII HERO_FLIR_VRM(1903)

スポットクーラーを使用するのであれば、フレキシブルファンアーム「サイズ 弥七」や、可変アルミニウム製ファンフレームでVRM電源を狙って設置が容易な「IN WIN MARS」がオススメです。
マザーボードVRM電源クーラーのレビュー記事一覧へ
マザーボードVRM電源クーラー


最後に「ASUS ROG CROSSHAIR VIII FORMULA」に標準搭載されているM.2 SSDヒートシンクの冷却性能について、PCIE4.0対応NVMe M.2 SSD「CFD PG3VNF 1TB」を使用して検証してみました。
「ASUS ROG CROSSHAIR VIII FORMULA」には2基のM.2スロットが並んでいますが、NVMe M.2 SSDをチップセットにある右側のM.2スロットに設置し(もう一方はブランク)、マザーボード標準搭載のM.2 SSDヒートシンクを装着しました。
ASUS ROG CROSSHAIR VIII FORMULA review_00352_DxO
M.2 SSDヒートシンクの冷却性能の検証には、マザーボード備え付けヒートシンクとの組み合わせがメーカーから想定されてヒートシンクレスで販売されているPCIE4.0対応NVMe M.2 SSD「CFD PG3VNF 1TB(近日レビュー予定)」を使用しています。
CFD PG3VNF 1TB
SSD温度の測定やサーマルスロットリング発生の有無の確認方法としては、CrystalDiskMark6.0.0(QD32, 8GiB)を使用して間を置かず複数回ベンチマークをループさせ、その間のSSD温度や読み出し・書き込み速度のモニタリング値はHWinfoを使用してログを取得しました。
CFD PG3VNF 1TB_Temp-test
「CFD PG3VNF 1TB」はマザーボード備え付けヒートシンクと組み合わせて使用する前提の製品であることを念頭に、メーカー非推奨の構成ですがヒートシンクを使用せずに上記のストレステストを実行した結果を、マザーボード備え付けヒートシンクの冷却性能の比較参考にチェックしておきます。
ヒートシンクを使用しない場合、サーマルスロットリングによって連続読み出し速度は理想値の5000MB/sからSATA接続SSD相当の600MB/s程度まで低下し、またサーモグラフィでSSD上の温度を確認してみると高温部分は90度後半まで上昇していました。
CFD PG3VNF 1TB(noHS)_Temp_ThrottleCFD PG3VNF 1TB_FLIR
「ASUS ROG CROSSHAIR VIII FORMULA」のマザーボード標準搭載M.2 SSDヒートシンクを使用することによって、PCIE4.0対応NVMe M.2 SSDで長時間負荷をかけ続けても目立った速度低下は発生せずに安定した動作が確認できました。
CFD PG3VNF 1TB_temp-test_ASUS ROG CROSSHAIR VIII FORMULA

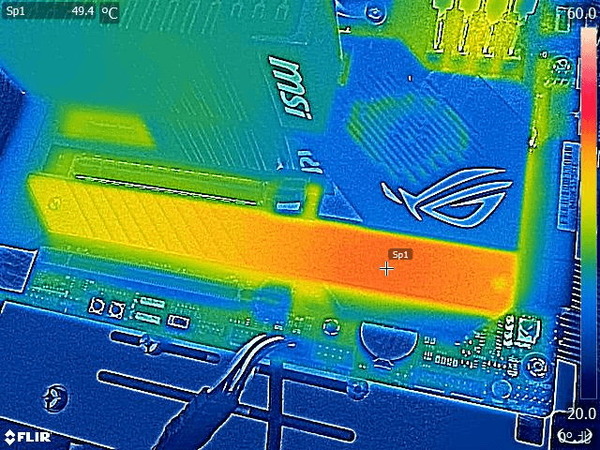

ストレステスト終盤におけるM.2 SSDヒートシンクの表面温度をサーモグラフィカメラで確認してみたところ、最大温度は50度前後でした。
ASUS ROG CROSSHAIR VIII FORMULA_FLIR_SSD



ASUS ROG CROSSHAIR VIII FORMULAのレビューまとめ

最後に「ASUS ROG CROSSHAIR VIII FORMULA」を検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ
  • ROG CROSSHAIRシリーズらしいブラック一色のクールなデザイン
  • リアI/OカバーやPCHクーラーに内蔵されたLEDイルミネーションが綺麗
  • プリマウントI/Oシールドや金属製バックプレートを搭載
  • Ryzen 9シリーズの常用限界に余裕で対応可能な16フェーズVRM電源
  • EKWBによる設計&製造のVRM電源水冷ブロックを標準搭載
  • Ryzen 9 3900Xの全コア4.0~4.1GHzクロックアップ、メモリOC 3600MHzで安定動作
  • 200Wクラスの負荷に対してパッシブ空冷のままVRM電源温度は60度前後
  • 重量級グラボにも耐えるメタルアーマー採用PCIEスロット「SAFESLOT」
  • 外部センサー搭載で水温ソースのファンコンも可能なので水冷PCにも最適
  • PCIE4.0対応NVMe接続のM.2スロットを2基設置
  • PCIE4.0対応NVMe M.2 SSDを十分に冷やせるSSDヒートシンクを装備
  • WiFi6、最大通信速度2400Mbps、Bluetooth5.0に対応した無線LAN搭載
  • Aquantia製5GbイーサをリアI/Oに標準搭載
悪いところor注意点
  • 6万円半ばとX570マザーボードの中でも非常に高価

第3世代Ryzen CPUにネイティブ対応となるX570チップセット搭載AM4マザーボードとしてASUSからリリースされた「ASUS ROG CROSSHAIR VIII FORMULA」は、最大16コアに及ぶRyzen 9シリーズに対応すべく設計された16フェーズの超堅牢VRM電源、大手水冷パーツメーカーEKWBによって設計・製造されたVRM電源水冷ブロック、ROG FORMULAを代表するフルアーマー&バックプレート、WiFi6対応無線LAN&Aquantia製5Gbイーサなど、3世代8年ぶりに復活したROG CROSSHAIR VFORMULAシリーズの最新作を飾るにふさわしく、完全版X570マザーボードと言っても過言ではない仕上がりです。強いて上げる欠点が6万円超とかなり高価なところくらいしか見当たりません。

ASUS製マザーボードではお馴染みですがBIOSやマニュアルの日本語ローカライズ品質は主要4社の中でも随一となっており、BIOSのテキストベースUIの使い勝手も良好です。ゲーマー&OCer向けROG CROSSHAIRというと比較的高価で上級者向け製品のイメージが強いかもしれませんが、「ASUS ROG CROSSHAIR VIII FORMULA」は初心者にも優しいマザーボードだと思います。

Ryzen 9 3900Xなど第3世代Ryzen上位モデルの特性上、今回はCPUコアクロックのオーバークロックは行いませんでしたが、ASUS ROG CROSSHAIR VIII FORMULAを使用した検証機では12コア24スレッドRyzen 9 3900Xを自動OC機能によって全コア4.0~4.1GHzにクロックアップし、メモリも3600MHz/CL16にオーバークロックして安定動作させることができました。

手動OCを行わずとも高性能なCPUクーラーを組み合わせた時に自動的にクロックアップする第3世代Ryzen CPUと組み合わせるX570マザーボードの評価において、CPUへ電力供給を行うVRM電源回路の品質やVRM電源クーラーの冷却性能が重要なファクターになるのは言うまでありません。
「ASUS ROG CROSSHAIR VIII FORMULA」では、長期的に200Wクラスの負荷が発生するRyzen 9 3900Xの全コア4GHz超クロックアップに対して、16フェーズの超堅牢なVRM電源によって安定した電力供給を行うことができました。
また「ASUS ROG CROSSHAIR VIII FORMULA」のVRM電源クーラーは大手水冷パーツメーカーEKWBによって設計・製造された水冷ブロック「CROSSCHILL EK III」なので、非水冷ユーザーにとっては実用に足る冷却性能が得られるのか気になるところでしたが、パッシブ空冷のままでも、上記のVRM電源負荷に対してVRM電源温度は60度前後収まるという抜群の結果が得られました。DIY水冷ユーザーはもちろんのこと、AIO水冷CPUクーラーでRyzen 9 3900XやRyzen 3950Xを使用する一般自作erにとっても満足のいくVRM電源回路&クーラーだと思います。

メモリOCについては、検証機材に3200MHz/CL14のOCに対応し第1/2世代Ryzen向けハイパフォーマンスOCメモリとしては鉄板だった「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」を使用しましたが、メモリ周波数3600MHz/メモリタイミング16-16-16-36-CR1で安定動作させることができました。AMD公式から第3世代Ryzen環境のメモリ速度としてはスイートスポットと評価される3600MHz/CL16に、周波数と主要タイミングのみの簡単なOC設定で詰めることができたので、「ASUS ROG CROSSHAIR VIII FORMULA」はメモリOC耐性(BIOS自動設定の精度)も余裕で及第点をクリアしていると思います。

以上、「ASUS ROG CROSSHAIR VIII FORMULA」のレビューでした。
ASUS ROG CROSSHAIR VIII FORMULA




検証機材として使用している以下のパーツもおすすめです。


G.Skill Flare X F4-3200C14Q-32GFX 8GB×4
G.Skill Flare X F4-3200C14D-16GFX 8GB×2
G.Skill
Amazon.co.jp で詳細情報を見る
PCショップアーク><PCワンズ><OCworks


Noctua NF-A12x25 PWM 120mmファン 定格2000RPM PWM対応
Noctua NF-A12x25 ULN 120mmファン 定格1200RPM PWM対応
Noctua
Amazon.co.jp で詳細情報を見る
国内正規代理店Techaceの公式通販 で詳細情報を見る
<TSUKUMO:PWM/ULN><PCショップアーク




関連記事

AMD第3世代Ryzen CPUのレビュー記事一覧へ
AMD Ryzen 3rd review

主要4社B450マザーボードを徹底比較!第3世代Ryzenにイチオシはどれか?
第3世代Ryzen一押しは? 主要4社B450マザーボードを徹底比較


第3世代Ryzen対応X570チップセット搭載AM4マザーボードのレビュー記事一覧
AMD_AM4_X570マザーボード

X470チップセット搭載AM4マザーボードのレビュー記事一覧
X470チップセット搭載AM4マザーボードのレビュー記事一覧

第3世代Ryzen自作PCにオススメなDDR4メモリの容量や速度を解説
Zen2_Memory-Speed

第3世代Ryzen搭載のオススメなBTO PCを解説
第3世代Ryzen搭載のおすすめBTO PC




(注:記事内で参考のため記載された商品価格は記事執筆当時のものとなり変動している場合があります)



スポンサードリンク
