第3世代Ryzen CPUにネイティブ対応となるB550チップセット搭載AM4マザーボードとしてASUSのゲーマー向けメインストリームブランド”ROG STRIX”シリーズからリリースされた、堅牢な14フェーズVRM電源を搭載するゲーミングモデル「ASUS ROG STRIX B550-F GAMING (WI-FI)」をレビューします。
ミドルクラス製品とは思えない14フェーズVRM電源回路を搭載し、2.5Gbイーサや高音質オンボードサウンドを搭載するゲーマー向けマザーボードの「ASUS ROG STRIX B550-F GAMING (WI-FI)」が12コアRyzen 9 3900Xや16コアRyzen 9 3950Xを安定して運用できるのか徹底検証していきます。

DSC00536_DxO


製品公式ページ:https://www.asus.com/us/ROG-Republic-Of-Gamers/ROG-STRIX-B550-F-GAMING-WI-FI/
マニュアル:https://dlcdnets.asus.com/pub/ASUS/mb/SocketAM4/ROG_STRIX_B550-F_GAMING/J16610_ROG_STRIX_B550-F_GAMING_WI-FI_UM_WEB.pdf




ASUS ROG STRIX B550-F GAMING (WI-FI)
ASUS ROG STRIX B550-F GAMING (WI-FI)
ASUS
Amazon.co.jp で詳細情報を見る
<TSUKUMO><PCショップアーク><ドスパラ>
<パソコン工房><ソフマップ><ビックカメラ>



ASUS ROG STRIX B550-F GAMING (WI-FI) レビュー目次


1.ASUS ROG STRIX B550-F GAMING (WI-FI)の外観・付属品
2.ASUS ROG STRIX B550-F GAMING (WI-FI)の基板上コンポーネント詳細
3.ASUS ROG STRIX B550-F GAMING (WI-FI)の検証機材
4.ASUS ROG STRIX B550-F GAMING (WI-FI)のBIOSについて
5.イルミネーション操作機能「ASUS AURA Sync」について
6.ASUS ROG STRIX B550-F GAMING (WI-FI)のOC設定について
7.ASUS ROG STRIX B550-F GAMING (WI-FI)の動作検証・OC耐性
8.ASUS ROG STRIX B550-F GAMING (WI-FI)のレビューまとめ



【注意事項】
同検証は2020年6月上旬に行っており「ASUS ROG STRIX B550-F GAMING (WI-FI)」のBIOS:0224を使用しています。最新BIOSでは修正されている不具合や追加されている機能もあると思うので、最新BIOSのリリースについては公式ページを各自でチェックしてください。
サポート:https://www.asus.com/us/Motherboards/ROG-STRIX-B550-F-GAMING-WI-FI/HelpDesk_BIOS/

【2020年6月16日:初稿】
レビュー記事初稿を公開、BIOS:0224で検証


*Ryzen 9(特に3950X)を使用した時に、Q-Codeエラーやランダムな電源落ちの症状(メーカー問わず、AGESAが原因っぽい?)を確認しています。Ver0224は安定なのでしばらくはこのバージョンが推奨です。



【機材協力:ASUS Japan】



ASUS ROG STRIX B550-F GAMING (WI-FI)の外観・付属品

まず最初にASUS ROG STRIX B550-F GAMING (WI-FI)の外観と付属品をチェックしていきます。
「ASUS ROG STRIX B550-F GAMING (WI-FI)」のパッケージは一般的なN式箱で、蓋を開くと上段にはマザーボード本体が収められており、下段には各種付属品が収められた小分けパッケージが入っていました。
DSC00538_DxO-tile
マニュアルなど冊子類で必要なものが一通り揃っています。その他にもコースター、ステッカー、CableMod製スリーブケーブル購入時の割引クーポンなどが付属します。ドライバ類についてはそろそろUSBメモリに移行して欲しいところ。ASUS製のマザーボードなので定評のある詳細日本語マニュアルも付属します。
DSC00540_DxO

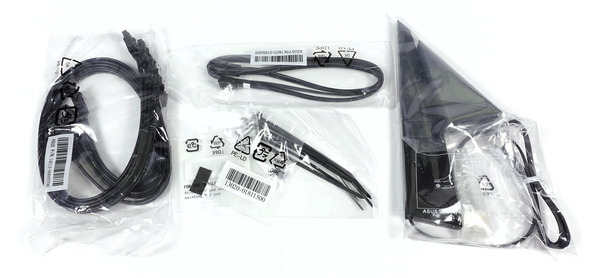

組み立てに関連する付属品としては、SATAケーブル4本、アドレッサブルRGB対応VG-D型3PIN LED機器接続ケーブル、M.2 SSD固定用スペーサー&スクリュー、ケーブルタイ、WiFiアンテナとなっています。
DSC00541_DxO
「ASUS ROG STRIX B550-F GAMING (WI-FI)」にはASUS AURA Syncによるライティング制御に対応したアドレッサブルRGB対応VG-D型汎用3PIN LEDヘッダーがマザーボード上に実装されていますが、それをロック付き3PINコネクタに変換する延長ケーブルが付属します。
ASUS ROG STRIX X470-F GAMING review_08376_DxOASUS ROG STRIX X470-F GAMING review_08378_DxO

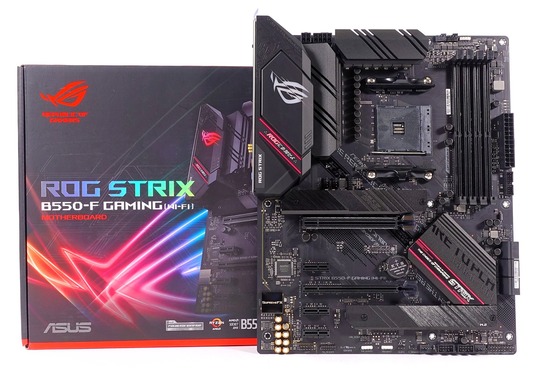

マザーボード全体像は次のようになっています。
ASUS ROG STRIX B550-F GAMING (WI-FI)はATXフォームファクタのマザーボードです。黒色のPCB基板にはサイバーテキストパターンと呼ばれる絵柄がプリントされています。
DSC00544_DxO
ROG STRIXシリーズというと、マザーボード右下のチップセット用ヒートシンクには、日本語、英語、中国語など複数の言語によるテキスト「サイバーテキストパターン」が描かれているところが特徴でしたが、「ASUS ROG STRIX B550-F GAMING (WI-FI)」ではX570で追加されたマザーボードを斜めにカットするレインフォールパターンがメインになっていて、テキストパターンの量はかなり控えめになっています。
DSC00561_DxO

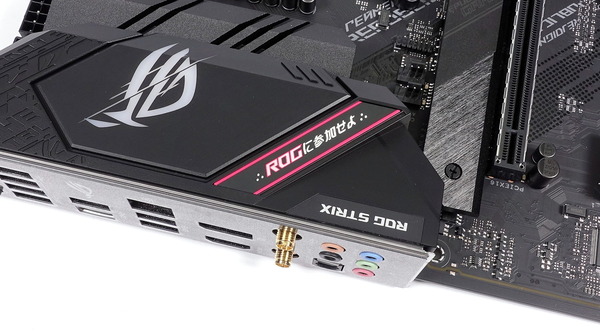

CPUソケット右側には、VRM電源クーラーに覆いかぶさる形で大きくせり出した大型リアI/Oカバーが装着されており、中央のROGのアイコンロゴにはアドレッサブルLEDイルミネーションが内蔵されています。
VRM電源クーラーはフィンカットの施されたアルミニウム塊型ヒートシンクが採用されており、CPUソケットの左側と右側にそれぞれ装着されています。ヒートパイプでの連結はなしです。
DSC00562_DxO
サイバーアウトルックは中国語でゲーマーを意味する「玩家」や、由来は不明ですが日本語のカタカナで「ハンギャク」(せめて反逆か叛逆なら……)など馴染み深いテキストも描かれていて、日本語ユーザーにはツライとことがあり、「ASUS ROG STRIX B550-F GAMING (WI-FI)」ではついに”ROGに参加せよ”という1フレーズが明瞭に刻印されていました……。
DSC00566_DxO

ASUS ROG STRIX B550-F GAMING (WI-FI)には、最大16コアに達する第3世代Ryzenのオーバークロックにも対応すべく、14(12+2)フェーズの超堅牢なVRM電源が実装されています。
VRM電源回路を構成する素子も、ハイサイド/ローサイドMOS-FETとドライバICをワンパッケージし低発熱で定評のある「Dr. MOS」、業界標準よりも110%優れたパフォーマンスを発揮する高品質なチョークコイルやキャパシタが採用されています。
DSC00563_DxO
「ASUS ROG STRIX B550-F GAMING (WI-FI)」ではEPS電源端子は最大16コアに達する第3世代Ryzenのオーバークロックにも対応すべく、8PIN+4PINが設置されています。700W以下のメインストリーム電源ユニットではEPS端子が1つしかないものもあるので組み合わせて使用する電源ユニットには注意が必要です。
「ProCool」と呼ばれる設計のEPS電源コネクタは、低インピーダンスなソリッドピンによってホットスポットの発生を抑制します。
DSC00564_DxO

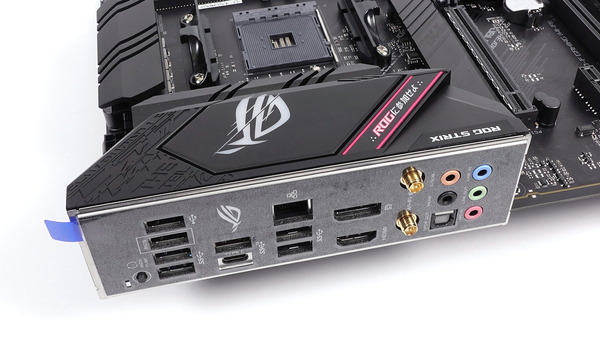

ASUS ROG STRIX B550-F GAMING (WI-FI)にはマザーボード一体型リアI/Oバックパネル「プリマウントI/Oシールド」も採用されています。PCケースにパネルを装着する作業は固くて装着し難かったり、忘れてしまうこともあるのでマザーボードに統合されているのは嬉しい機能です。
DSC00565_DxO

以下USB規格に関する説明がありますが『USB3.2 Gen2 = USB3.1 Gen2』、『USB3.2 Gen1 = USB3.1 Gen1 = USB3.0』と考えて基本的に問題ありません。

リアI/Oには最新のUSB3.2 Gen2規格に対応したUSB端子として1基のType-Aおよび1基のType-Cの赤色の端子が計2基設置されています。そのほかのUSB端子については2基のUSB2.0端子と4基のUSB3.2 Gen1端子が搭載されています。個人的に残念なポイントとしてはUSB3.Xは無線マウスと電波干渉を起こすことがあるので、USB3.X端子から少し離れたところに追加でUSB2.0端子を設置して欲しかったです。ビデオ出力として4K/60FPSに対応したHDMI2.0とDisplayPort1.2が搭載されています。
DSC00558_DxO
ネットワーク関連では一般的なギガビットイーサの2.5倍の帯域幅を実現するIntel製LANコントローラー I225-V(Foxville)による2.5Gb LANを搭載しています。
なおIntel I225-VはWindows10(1909)の標準ドライバでは動作しないので、別途、ドライバのインストールが必要です。後述のIntel AX200無線LANは標準ドライバで動作しますが、有線環境しかインターネットに接続できない場合は、光学ドライブやUSB接続有線LANアダプタが必要になるので注意してください。

「ASUS ROG STRIX B550-F GAMING (WI-FI)」は次世代規格WiFi6に対応した無線LAN(Intel AX200)も搭載しています。接続規格としてはWi-Fi 802.11 a/b/g/n/ac/ax、2.4/5GHzデュアルバンド、最大通信速度2400Mbps、Bluetooth 5.0に対応しています。リアI/Oには無線モジュールのアンテナ端子が設置されているので付属のアンテナを接続できます。
DSC00542_DxO
またリアI/Oには「USB BIOS FlashBack」ボタンが設置されており所定のUSB端子にBIOSファイルの入ったUSBメモリを接続してボタンを押すと「USB BIOS FlashBack」機能によってCPUやメモリなしの状態でもBIOSの修復・アップデートが可能です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_USB BIOS FlashBack



ASUS ROG STRIX B550-F GAMING (WI-FI)の基板上コンポーネント詳細

続いて「ASUS ROG STRIX B550-F GAMING (WI-FI)」のマザーボード基板上の各種コンポーネントをチェックしていきます。(PCIEレーン帯域や排他利用については第3世代Ryzenを使用した場合を記載します)
システムメモリ用のDDR4メモリスロットはCPUソケット右側に4基のスロットが設置されています。固定時のツメはマザーボード上側の片側ラッチとなっています。グラフィックカードのあるPCIEスロット側はラッチがないので干渉の心配もありません。
DSC00567_DxO

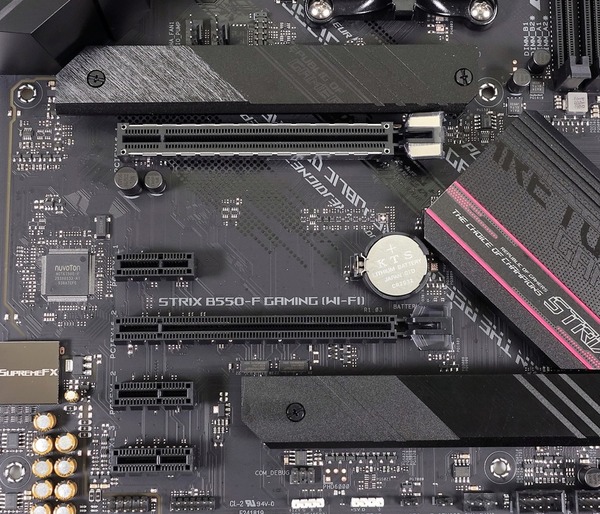

グラフィックボードなどを設置するPCIEスロットは上から[N/A、x16、N/A、x1、x16、x1、x1]サイズが設置されています。上段のプライマリグラフィックボードを2段目のスロットに配置することで、大型ハイエンド空冷CPUクーラーとグラフィックボードの干渉を回避しています。
5段目のx16サイズスロットの帯域はチップセット経由でPCIE3.0x4ですが、3基のx1サイズスロット(PCIE3.0x1)と帯域を共有しており、[x4, N/A, N/A, N/A] or [x1, x1, x1, x1]の配分で使用できます。
DSC00575_DxO
ASUS ROG STRIX B550-F GAMING (WI-FI)にも最近のトレンドとしてx16サイズスロットには1Kgを超える重量級グラボの重さに耐えるように、従来のプラスチックスロットよりも垂直方向の力に対して1.6倍、水平方向の力に対して1.8倍も強靭になった補強用メタルアーマー搭載スロット「SAFESLOT」が採用されています。
ASUS ASUS SAFESLOT

ASUS ROG STRIX B550-F GAMING (WI-FI)にはSATAストレージ用の端子は6基搭載されています。SATA6G_1~6の6基はAMD B550チップセットのコントローラーによる接続で、RAID0/1/10のハードウェアRAID構築にも対応しています。
DSC00560_DxO
ASUS ROG STRIX B550-F GAMING (WI-FI)には高速NVMe接続規格に対応したM.2スロットはPCIEスロット間とチップセット下に並んで計2基が設置されています。M.2_1はNVMe(PCIE4.0x4)接続とSATA接続の両方のM.2 SSDに対応し、排他利用はありません。M.2_2はNVMe(PCIE3.0x4)接続とSATA接続の両方のM.2 SSDに対応していますが、同スロットを使用する場合、SATA_5/6が排他利用になります。
DSC00576_DxO
2基のM.2スロットに設置されたM.2 SSDヒートシンクはサーマルパッドを介してSSDと接触することで放熱ヒートシンクとして利用でき、高速な反面発熱の大きいNVMe M.2 SSDのサーマルスロットリングの発生を抑制します。
DSC00577_DxO

ATX 24PIN端子のすぐ隣には内部USB3.0ヘッダーが設置されています。
DSC00568_DxO

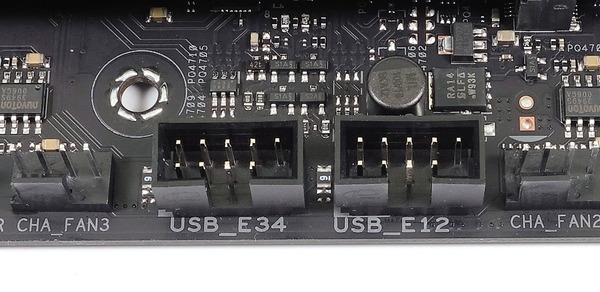

マザーボード下側には2基の内部USB2.0ヘッダーが設置されています。Corsair iCUEやNZXT CAM対応製品などUSB2.0内部ヘッダーを使用する機器も増えていますが、ASUS ROG STRIX B550-F GAMING (WI-FI)であればそれらの機器も問題なく使用可能です。内部USB2.0が2基でも不足する場合はUSB2.0ヘッダー増設ハブの「NZXT INTERNAL USB HUB」や「Thermaltake H200 PLUS」がおすすめです。
DSC00569_DxO
アッパーミドルなゲーミングマザーボードの「ASUS ROG STRIX B550-F GAMING (WI-FI)」には、高音質オンボードサウンド機能を従来機種よりもさらに強化した「SupremeFX」が採用されています。
7.1チャンネルや32Bit/192kHzのハイレゾ音源に対応するSupremeFX S1220Aコーデック、デジタル部とアナログ部の基板分離などヘッドホン・スピーカー出力の高音質化にも注力しており、加えて光学デジタルによるデジタル音声出力もあるので高級なヘッドホンアンプユーザーにも満足のいく構成です。
DSC00574_DxO

「ASUS ROG STRIX B550-F GAMING (WI-FI)」では冷却ファンや簡易水冷クーラーポンプの接続用ファン端子はマザーボード上の各場所に計6基設置されています。
ASUS ROG STRIX B550-F GAMING (WI-FI)_Fan
「ASUS ROG STRIX B550-F GAMING (WI-FI)」のマザーボード上には本格水冷PCユーザーには嬉しい外部温度センサーの接続端子が設置されています。ASUSのファンコントロール機能は外部センサーをソースにした水温依存のファンコントロールが可能なので管理人は以前から水冷ユーザーにお勧めしています。
DSC00570_DxO
「ASUS ROG STRIX B550-F GAMING (WI-FI)」にはCMOSクリアのためのオンボードボタンは実装されておらず、マザーボード右下のジャンパーピンを使用してCMOSクリアを行います。ケーブルの長い2PINスイッチをあらかじめ装着しておいた方がよさそうです。
DSC00571_DxO

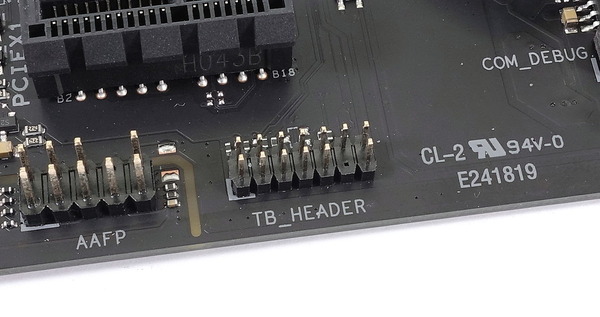

「ASUS ROG STRIX B550-F GAMING (WI-FI)」のリアI/Oに設置されたUSB Type-C端子はThunderbolt3には非対応ですが、マザーボード下側にTB Header(ASUS独自の13PIN)が実装されており、同社製のThunderbolt3拡張ボード「ASUS ThunderboltEX 3-TR」を使用することでThunderbolt3端子を増設可能です。
DSC00578_DxO
ASUS ThunderboltEX 3-TR (5)




ASUS ROG STRIX B550-F GAMING (WI-FI)の検証機材

ASUS ROG STRIX B550-F GAMING (WI-FI)を使用して検証機材と組み合わせてベンチ機を構築しました。ASUS ROG STRIX B550-F GAMING (WI-FI)以外の検証機材は次のようになっています。
テストベンチ機の構成
CPU AMD Ryzen 9 3950X
レビュー
CPUクーラー Corsair H150i PRO RGB (レビュー
Noctua NF-A12x25 PWM x3 (レビュー
メインメモリ G.Skill Trident Z Neo
F4-3600C14Q-32GTZN
DDR4 8GB*4=32GB (レビュー
G.Skill Trident Z RGB
F4-3200C14Q-32GTZRX
DDR4 8GB*4=32GB (レビュー
CPUベンチ用
ビデオカード
MSI GeForce GT 1030 2GH LP OC
ファンレス (レビュー
システムストレージ
Samsung 860 PRO 256GB (レビュー
OS Windows10 Home 64bit
電源ユニット Corsair HX1200i (レビュー
ベンチ板 STREACOM BC1 (レビュー


システムメモリの検証機材には、第3世代Ryzenプラットフォームに最適化されたハイパフォーマンスOCメモリの最速モデル「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」を使用しています。3600MHz/CL14の最速モデル、3200MHz/CL14や3600MHz/CL16といった定番スペックがラインナップされ、高級感のあるヒートシンクや8分割ARGB LEDを搭載してデザイン面でも優れる「G.Skill Trident Z Neo」シリーズは、第3世代Ryzenの自作PCで性能を追求するなら間違いのないオススメなOCメモリです。
「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」をレビュー
G.Skill Trident Z Neo F4-3600C14Q-32GTZN

またRyzen環境におけるハイパフォーマンスなOCメモリとして昨年より定評のある「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」も3200MHz/CL14の高速・低遅延な動作がOCプロファイルを使用したオーバークロックで簡単に実現でき、第3世代Ryzen環境なら3600MHz/CL16に対応可能な伸びしろもあるので、第3世代Ryzen環境向けに引き続きオススメのDDR4メモリです。
「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」をレビュー
G.Skill Trident Z RGB F4-3200C14Q-32GTZRX

レビュー後半の動作検証では16コア32スレッドモデルRyzen 9 3950Xを使用したOC検証も行いますが、CPUクーラーの検証機材には360サイズ大型ラジエーターを搭載するCorsair製AIO水冷CPUクーラー最上位モデル「Corsair H150i PRO RGB」を使用しています。
マザーボード備え付けの固定器具にCPUクーラーリテンションブラケットのフックをひっかけてハンドスクリューで締めるだけなので設置が非常にお手軽です。
Corsair H150i PRO RGB_1Corsair H150i PRO RGB_2
360サイズラジエーター搭載の「Corsair H150i PRO RGB」と280サイズラジエーター搭載の「Corsair H115i PRO RGB」はいずれも冷却性能が高く、LEDイルミネーションやファン制御などの操作性・カスタマイズ性にも優れているので第3世代Ryzen CPUとの組み合わせにはおすすめなCPUクーラーです。
「Corsair H150i PRO RGB」&「Corsair H150i PRO RGB」をレビュー
Corsair H150i_H115i PRO RGB

360サイズや240サイズなど120mmファンを複数搭載できるマルチファンラジエーターの簡易水冷CPUクーラーを使用するのであれば、「Noctua NF-A12x25 PWM」への換装もおすすめです。「Noctua NF-A12x25 PWM」は、超硬質かつ軽量な新素材「Sterrox LCP」の採用によってフレーム-ブレード間0.5mmの限界を実現させた次世代汎用120mm口径ファンとなっており、1基あたり3500円ほどと高価ですが、標準ファンよりも静音性と冷却性能を向上させることができます。
「Noctua NF-A12x25 PWM」を360サイズ簡易水冷に組み込む
Noctua NF-A12x25 PWM x3

ベンチ機のシステムストレージにはSamsung製MLCタイプ64層V-NANDのメモリチップを採用する18年最速のプロフェッショナル向け2.5インチSATA SSD「Samsung SSD 860 PRO 256GB」を使用しています。Samsung SSD 860 PROシリーズは容量単価が高価ではあるものの、システムストレージに最適な256GBや512GBモデルは製品価格としては手を伸ばしやすい範囲に収まっており、メインストリーム向けでもハイパフォーマンスな環境を目指すのであれば、システムストレージ用に一押しのSSDです。
「Samsung SSD 860 PRO 256GB」をレビュー
Samsung SSD 860 PRO 256GB

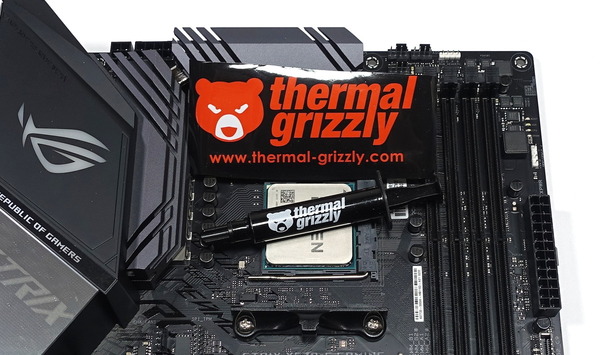

CPUとCPUクーラー間の熱伝導グリスには当サイト推奨で管理人も愛用しているお馴染みのクマさんグリス(Thermal Grizzly Kryonaut)を塗りました。使い切りの小容量から何度も塗りなおせる大容量までバリエーションも豊富で、性能面でも熱伝導効率が高く、塗布しやすい柔らかいグリスなのでおすすめです。
ASUS ROG STRIX B550-F GAMING (WI-FI) review_00115_DxO


グリスを塗る量はてきとうでOKです。管理人はヘラとかも使わず中央山盛りで対角線だけ若干伸ばして塗っています。特にThermal Grizzly Kryonautは柔らかいグリスでCPUクーラー固定時の圧着で伸びるので塗り方を気にする必要もありません。
ASUS ROG STRIX B550-F GAMING (WI-FI) review_05454

サーマルグリスの代用品として、数年スパンの長期使用においても性能低下が基本的になく再利用も可能、グリスが零れてマザーボードが汚れたり壊れる心配もないので、炭素繊維サーマルシート「Thermal Grizzly Carbonaut」もオススメです。
「Thermal Grizzly Carbonaut」はRyzen 9 3900Xを冷やせるか!?
Thermal Grizzly Carbonaut_Ryzen 9 3900X


以上で検証機材のセットアップが完了となります。
DSC00621_DxO



ASUS ROG STRIX B550-F GAMING (WI-FI)のBIOSについて

「ASUS ROG STRIX B550-F GAMING (WI-FI)」を使用した検証機の構築も完了したので動作検証とOC耐性のチェックの前にBIOSの紹介をします。
(OSから日付調整する前にスクショを取っている場合、日付が変になっているかもしれませんが無視してください。また内容的に差異のないものは過去のスクリーンショットを流用しています。)

ASUS ROG STRIX B550-F GAMING (WI-FI)のBIOSにアクセスすると最初から「アドバンスドモード(Advanced Mode)」が表示されます。

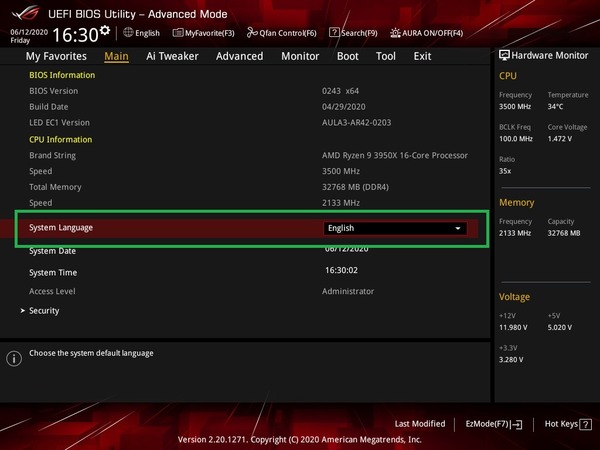

「F7」キーを押すとアドバンスドモードという従来通りの文字ベースのBIOSメニューが表示されます。「Main」タブの「System language」-「English」と表記された項目のプルダウンメニューから言語設定が可能で日本語UIを選択できます。ASUSマザーボードは競合他社と比較してもBIOSメニューの日本語ローカライズの充実と正確さが魅力です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_2
ASUS ROG STRIX B550-F GAMING (WI-FI)のBIOSにおいて設定の保存とBIOSからの退出はトップメニュータブ最右端の「終了」から行えます。その他の設定を行っていても左右カーソルキーですぐに退出可能です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_4

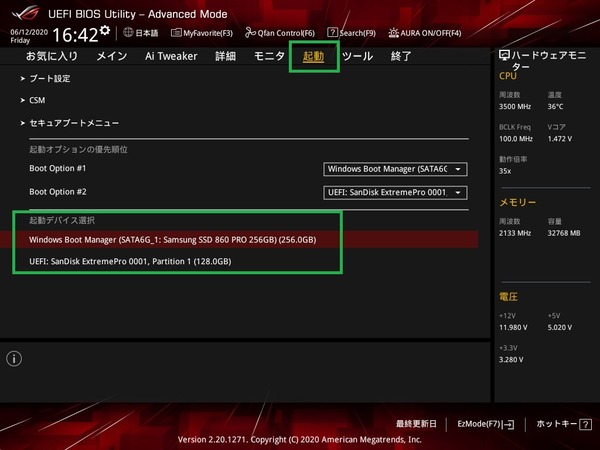

特定のブートデバイスを指定してBIOSから退出するBoot Override機能は「起動」タブメニューの最下段「起動デバイス選択」に配置されています。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_5

BIOSのアップデート方法は、まず下から最新のBIOSファイルをダウンロード、解凍してUSBメモリのルートに解凍フォルダを置きます。
サポート:https://www.asus.com/us/Motherboards/ROG-STRIX-B550-F-GAMING-WI-FI/HelpDesk_BIOS/

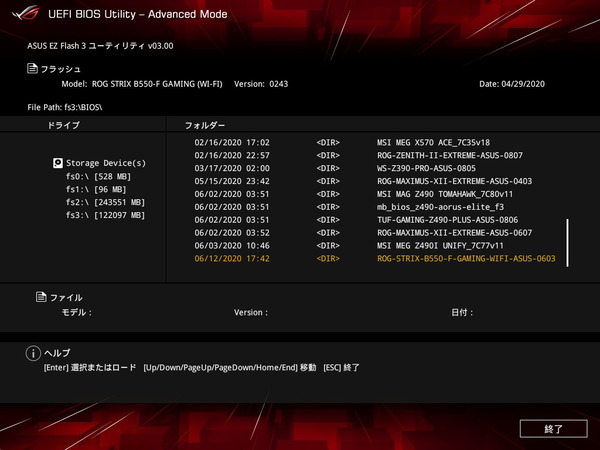

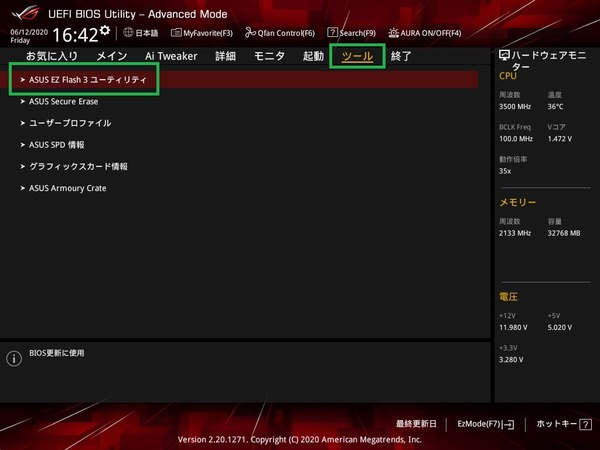

USBメモリを挿入したままBIOSを起動し、アドバンスドモードの「ツール-ASUS EZ Flash 3 Utility」でストレージデバイスからのアップデートでBIOSファイルを選択します。あとはガイドに従ってクリックしていけばOKです。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_6
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_7

ブートとOSインストール周りについて紹介します。とはいってもASUS ROG STRIX B550-F GAMING (WI-FI)のブート回りは下画像のように非常に簡潔にまとめられており初心者でも迷うことはないと思います。
OSのインストールも「Boot Option #1」に「UEFI:〇〇」というOSインストールメディアを設定して保存&退出すればOSインストーラーが起動します。「Boot Option #1」の下にスクロールしていくとブートデバイスを個別に指定して再起動できる「Boot override」もあるのでこちらから、同様に「UEFI:〇〇」というOSインストールメディアを選択してもOKです。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_8
ちなみにWindows10の製品パッケージに付属するUSBメモリではUEFIで認識できないトラブルが発生することがあるようなのでそういうときはこちらの記事に従ってMS公式ツールを使用して適当なUSBメモリでOSインストールメディアを作成すると上手くいきます。


BIOSのアップデートやWindows OSのインストール方法を紹介したところで、ASUS ROG STRIX B550-F GAMING (WI-FI)のBIOS機能で管理人が気になったものをいくつかチェックしていきます。

「ASUS ROG STRIX B550-F GAMING (WI-FI)」の2段目に配置されているx16サイズPCIEスロットは内部帯域がPCIE4.0x16ですが、「PCIe RAID Mode」では、PCIE4.0x16帯域を4つのPCIE4.0x4帯域に帯域を分割することが可能で、M.2 SSDの複数枚刺しが可能な拡張ボード「ASUS Hyper M.2 X16 Gen4 Card」に対応しています。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_9
「ASUS ROG STRIX B550-F GAMING (WI-FI)」の最下段に実装されたx16サイズスロットの帯域はPCIE3.0x4ですが、3基のx1サイズスロット(PCIE3.0x1)と帯域を共有しており、x1サイズスロットを使用する場合、PCIE3.0x1帯域となります。この帯域をBIOSから明示的に設定することができます。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_10

マザーボード上のコンポーネント詳細でも紹介した外部温度センサーについてはBIOS上からも温度をモニタリングできます。水冷ポンプ専用の項目も用意されており、ASUS ROG STRIX B550-F GAMING (WI-FI)であれば冷却機能周りは空冷・水冷ともにほぼ全てBIOS上でコントロール可能です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_Fan_1

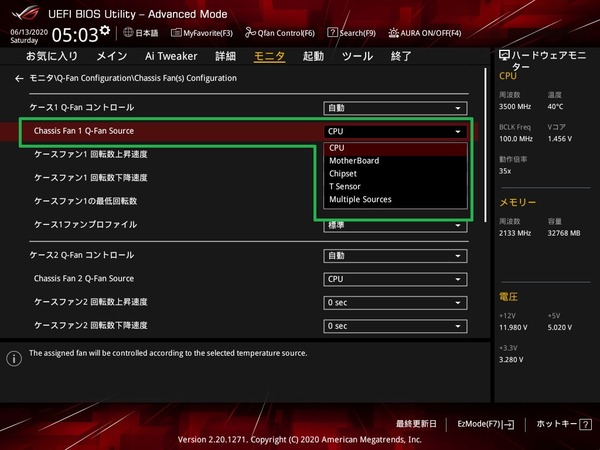

BIOS上のファンコントロール機能についてですが、CPUファン端子とCPU OPT端子はCPU温度依存のファンコントロールしかできませんが、その他のケースファン端子については、外部温度センサーなどの各種温度ソースからファンコントロールが可能です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_Fan_2
ファン操作モードはPWM速度調整とDC(電圧)速度調整の2種類が用意されています。DC速度調整の場合は制御プロファイルを手動にすると、下限温度以下で冷却ファンを停止させる所謂セミファンレス機能を実現する「Allow Fan Stop」の設定が表示されます。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_Fan_3
またASUSマザーボードにもグラフィカルUIによるファンコントールの設定機能として「Q-Fan Control」が用意されています。設定可能な内容は上で紹介したコンソールのファンコンと同じですが、グラフィカルUIでわかりやすく設定できるよ、という機能です。直感的にわかりますし直打ちが苦手な人にはありがたい機能だと思います。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_Fan_4



イルミネーション操作機能「ASUS AURA Sync」について

「ASUS ROG STRIX B550-F GAMING (WI-FI)」はマザーボード備え付けのLEDイルミネーションやRGB対応汎用4PIN/アドレッサブルRGB対応汎用3PINイルミネーション機器を操作可能なライティング制御機能「ASUS AURA Sync」に対応しています。

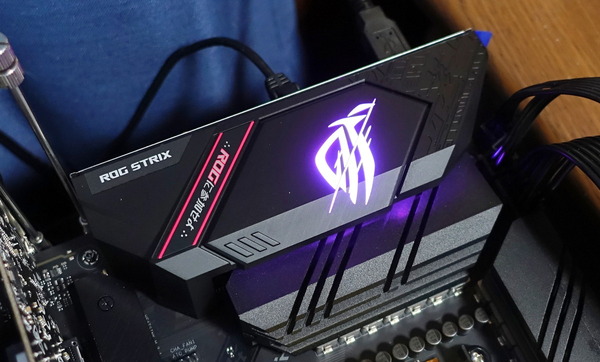

「ASUS ROG STRIX B550-F GAMING (WI-FI)」ではマザーボード備え付けのLEDイルミネーションとして、リアI/OカバーにアドレッサブルLEDイルミネーションが内蔵されています。
DSC00620_DxO
「ASUS ROG STRIX B550-F GAMING (WI-FI)」のマザーボード上にはRGB対応汎用4PIN LEDヘッダーが2基実装されており、当サイトでもレビュー記事を掲載しているLEDテープ「SilverStone SST-LS02」やLEDファングリル「Phanteks Halos Lux RGB Fan Frames」など汎用LED機器によるLEDイルミネーションの拡張も可能です。
DSC00572_DxO-horz
アドレッサブルLED機器を接続可能なARGB対応VD-G型3PIN LEDヘッダーも2基実装されています。「ASUS ROG STRIX B550-F GAMING (WI-FI)」で使用可能なアドレッサブルLEDテープとしては国内で発売済みの「BitFenix Alchemy 3.0 Addressable RGB LED Strip」や「ASUS ROG ADDRESSABLE LED STRIP-60CM」や「AINEX アドレサブルLEDストリップライト」が動作することが確認できています。
DSC00622_DxO
ちなみに近日発売が予定されている第2世代のアドレッサブルRGB対応LEDテープでは、これまで手動で設定していたLED球数を、デバイス毎に自動検出できるようになっており、「ASUS ROG STRIX B550-F GAMING (WI-FI)」も第2世代に対応したARGB対応LEDヘッダーが実装されています。
ASUS_Addressable-RGB-Header-Gen2


ASUS ROG STRIX B550-F GAMING (WI-FI)に搭載されたLEDイルミネーションや汎用ヘッダーに接続されたイルミネーション機器は発光カラーや発光パターンを専用アプリのAURA Syncから同期操作可能になっています。AURA Syncは公式ホームページやマザーボードのサポートページから最新版をダウンロードできます。
AURA公式DL:https://www.asus.com/campaign/aura/jp/download.html

専用アプリである「AURA Sync」を使用することで、色を指定した固定色発光、カラーサイクル等の発光パターンプリセット、温度や音楽に合わせた発光変化など自由度の高いイルミネーション設定が可能です。
ASUS ROG MAXIMUS XII EXTREME_AURA (1)
ASUS ROG MAXIMUS XII EXTREME_AURA (2)ASUS ROG MAXIMUS XII EXTREME_AURA (3)ASUS ROG MAXIMUS XII EXTREME_AURA (4)

マザーボード備え付けや汎用ヘッダー以外に、ASUS AURA Syncに対応したLEDイルミネーション機器が接続されている場合、ウィンドウ左上にその項目が表示されてマザーボードと同期操作が可能になります。
ASUS ROG MAXIMUS XII EXTREME_AURA (7)
当サイトでレビュー記事を公開中のG.Skill製DDR4メモリの「G.Skill Trident Z Neo」や「G.Skill Trident Z RGB」や「G.Skill Trident Z Royal」もASUS Aura Syncによるイルミネーション同期設定に対応しています。
「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」をレビュー
G.Skill Trident Z Neo F4-3600C14Q-32GTZN

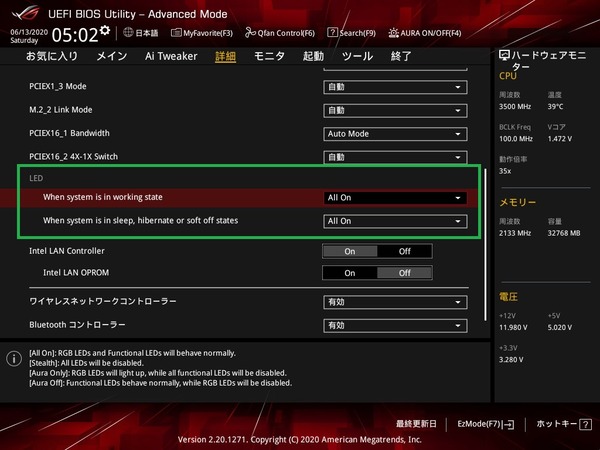

ASUS ROG STRIX B550-F GAMING (WI-FI)の備え付けおよび増設のLEDイルミネーションは、デフォルトではOSのシャットダウンやスリープ時もLEDが点灯しますが、BIOSから「When system is in sleep, hibernate and soft off states」の項目をOFFにすることでスリープ時やシャットダウン時のみLEDイルミネーションをOFFにすることができます。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_LED
なおシャットダウン・スリープ時のLEDの点灯・消灯設定はWindows上の「AURA Sync」から設定が可能でアプリからの操作が優先されます。ASUS Aura Syncソフトウェアの「Power Off」タブがスリープやシャットダウン時のLEDイルミネーションの設定になっています。ここから設定を行うことでASUS ROG STRIX B550-F GAMING (WI-FI)でもシャットダウン・スリープ時のLEDイルミネーションの消灯が可能です。
ASUS ROG MAXIMUS XII EXTREME_AURA (8)

また総合管理ソフトウェア「Armoury Crate」からも、「ASUS ROG STRIX B550-F GAMING (WI-FI)」のマザーボード備え付けLEDイルミネーションや汎用LEDヘッダー接続機器を含めたASUS AURA Sync対応機器のライティングを一括制御できます。(下はASUS ROG CROSSHAIR FORMULAの例)
Armoury Crate (1)
Armoury Crate (2)
Armoury Crate (3)


ASUSのLEDイルミネーション機能「AURA Sync」については汎用イルミネーション機器の使用方法や導入例などを下の記事でも紹介しているので、詳しくはこちらを参照してください。
ASUS製のLEDイルミネーション操作機能「AURA Sync」の使い方
ASUSのLEDイルミネーション同期操作機能「AURA Sync」の使い方



ASUS ROG STRIX B550-F GAMING (WI-FI)のOC設定について

ASUS ROG STRIX B550-F GAMING (WI-FI)を使用した場合のオーバークロックの方法を紹介します。
なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成(CPU、マザーボード、メモリ、システムストレージ、グラフィックボード)以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。


第3世代Ryzen CPUについてはB550チップセット搭載マザーボードと組み合わせた場合に使用できる純正のOCツール「AMD Ryzen Masterユーティリティ」が用意されていますが、こちらの使い方については下の記事を参考にしてください。
AMD Ryzen専用純正OCツール「AMD Ryzen Masterユーティリティ」の使い方
AMD Ryzen Masterユーティリティ

「ASUS ROG STRIX B550-F GAMING (WI-FI)」のオーバークロック設定は「Ai Tweaker」というトップメニューのタブページにCPUコアクロック、メモリ、電圧など各種設定項目が集約されています。「Ai Tweaker」ページをスクロールしていくとCPUコアクロック、メモリ、電圧などの各種設定項目が表示されるので設定しやすいUIです。設定値を直接入力する項目でデフォルトの「Auto」に戻す場合は「a」キーを入力すればOKです。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_1

「ASUS ROG STRIX B550-F GAMING (WI-FI)」のオーバークロック設定項目の最初にある「Ai Overclock Tuner」ではプルダウンメニューから「Auto(自動)/Default」「Manual(手動)」「D.O.C.P.」の3つの設定モードが選択できます。Autoモードは基本的な設定項目に関する自動or手動設定が可能な一般ユーザー向けの設定モードとなっています。ManualモードはBCLK等の詳細なOC設定項目が解放される上級者向けの設定モードです。D.O.C.P.モードはManualモードベースですが、OCメモリに収録されたXMPプロファイルを適用できる設定モードになっています。OC初心者はXMPを使用しないならAutoモード、XMPを使用するならD.O.C.P.モードを使用すればOKです。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_2

CPUコアクロック(コア倍率)の変更について説明します。
第3世代Ryzenは、CPU温度や電力に関して安定動作可能な相関関係を記したテーブルがCPU内部に用意されており、それに則した形で「Pure Power」や「Precision Boost(2)」といったRyzen CPUの独自機能により動作クロックや電力がリアルタイム制御されています。
Precision Boost 2
例えばRyzen 9 3900XではCPUクーラー冷却性能の影響で若干前後しますが、単コア負荷の場合は最大で4.6GHz、全コア負荷の場合はTDPの範囲内で変動しますが、軽いワークロードであればコア毎に4.5~4.2GHzで動作し、動画のエンコードなどCPUがフルパワーを発揮する重いワークロードでは冷却性能が十分ならベースクロックを上回る平均4.0GHz程度で動作します。
Ryzen 9 3900X_Core Clock
第3世代Ryzenや第2世代Ryzen/Ryzen Threadripper CPUの動作クロックに関する予備知識については下の記事で概要を解説しているので参考にしてください。

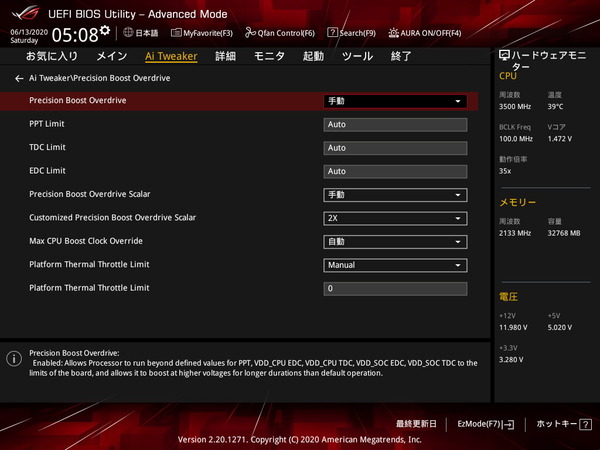

「Precision Boost Overdrive」を徹底解説
precision-boost-overdrive

ASUS ROG STRIX B550-F GAMING (WI-FI)のコアクロックのOC設定方法はベースクロック(BCLK):100MHzに対する倍率指定となっており、0.25倍単位でCPUコアクロックの倍率を設定できます。「CPUクロック倍率(CPU Core Ratio): 40.00」と設定することでデフォルトのベースクロック100MHzの40倍で4.0GHzで動作します。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_3
「ASUS ROG STRIX B550-F GAMING (WI-FI)」でRyzen 9 3900XやRyzen 9 3950Xを使用している場合、全コア共通の動作倍率設定だけでなく、CCX単位(3950Xの場合は4コア1セット、3900Xの場合は3コア1セット)で個別に動作倍率を設定するPer CCXにも対応しています。

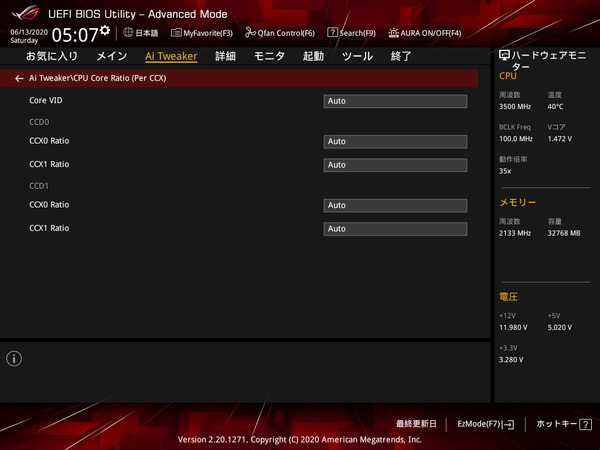

設定は少し面倒になりますが、CCX別にOC耐性には違いがあるので、共通のコア電圧に対して、OC耐性の良いCCXでは44倍に、OC耐性の悪いCCXは42倍に、のように細かく設定できます。Intel製CPUのBy Specific Core設定のようにコア電圧もCCX単位で調整できるとさらにOC設定の幅が広がるのですが、電圧については今のところ非対応です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_4

「Ai Overclock Tuner」から「Manual」モードもしくは「D.C.A.P」モードを選択するとベースクロック(BCLK)の設定項目が表示されます。
デフォルトのAutoでは100MHzに固定されていますが、設定値を直打ちすることで40~300MHzの範囲内において0.200MHz刻みで設定できます。CPUコアクロックはBCLKに対する動作倍率で設定されるのでBCLK110MHz、動作倍率45倍の場合はコアクロック4.95GHz動作となります。ただしBCLKを使用したOCはかなり上級者向けなので通常はAutoか100MHzが推奨です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_5

「ASUS ROG STRIX B550-F GAMING (WI-FI)」では単コアブーストクロックを維持したまま、電力制限を解除することで全コア最大動作倍率を引き上げることができる「Precision Boost Overdrive」もBIOSから設定が可能で、設定ページが「Ai Tweaker」のわかりやすい場所に配置されています。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_6
Precision Boost Overdriveを手動設定にすると、第3世代Ryzenにおいても前世代と同様に、電力制限上限値を指定する「PPT Limit (W)」、最大動作クロックの制限値に影響する「TDC Limit / EDC Limit (A)」を設定できます。
さらにX570/B550マザーボードでは第3世代Ryzenが新たにサポートする「Auto OverClocking Mode」に関する設定項目として、Precision Boost 2によるコアクロックの上昇幅を設定する「Max CPU Boost Clock Override」や、Precision Boost 2やXFRによる自動OC機能が効く温度閾値を引き上げる「Platform Thermal Throttle Limit」などのオプションが追加されています。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_7

続いてコア電圧の調整を行います。
AMD Ryzen CPUのオーバークロックで変更する電圧設定については、CPUコアクロックに影響する「CPUコア電圧」と、メモリクロックやRyzen APUに搭載される統合GPUの動作周波数に影響する「SOC電圧」の2種類のみと非常に簡単化されています。
Ryzen OC Voltage
AMD Ryzen CPUでオーバークロックを行う場合に変更する電圧設定については基本項目が「CPUコア電圧」「CPU SOC電圧」「DRAM電圧」の3項目のみと非常に簡単化されています。加えてASUS ROG STRIX B550-F GAMING (WI-FI)では「Digi+ VRM」の項目からその他多くの電圧設定が可能です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_8

CPUコアクロックのOCに関連するコア電圧のOC設定としては、ASUS ROG STRIX B550-F GAMING (WI-FI)ではCPUコア電圧(CPU Core Voltage / APU 電圧)の項目を変更します。CPUコア電圧ではマニュアルの設定値を固定する「マニュアル」モード、CPUに設定された比例値にオフセットかける「オフセット」モードの2種類が使用できます。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_9
ASUS ROG STRIX B550-F GAMING (WI-FI)でCPUコアクロックのOCを行う場合、コア電圧設定モードとして通常はマニュアルモードを推奨します。マニュアルモードの場合は0.00625V刻みでコア電圧の設定が可能です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_10
CPUコア電圧モードについて簡単に説明すると、オフセットモードやアダプティブモードはCPU負荷に比例して電圧が設定されており、低負荷時は電圧が下がるので省電力に優れるのですが、OCをする場合はマザーボードによって挙動に差があり安定する設定を見極めるのが難しいので、個人的にはオフセットやアダプティブは定格向け、OCには固定値適用の固定モードを推奨しています。
仮にOCでオフセットやアダプティブを使う場合も最初はコアクロックに対して安定する電圧を見極める必要があるので、まずは固定モードを使用します。
ちなみにマザーボードにより対応しているモードは異なりますが、CPUのオーバークロックに付随するコア電圧のモードの概略図は次のようになっています。
vc

またCPUのOCに関連する追加の電力設定としてASUS ROG STRIX B550-F GAMING (WI-FI)では、コアクロックと電圧の設定項目の中間あたりに「Digi+ VRM」が配置されています。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_11
コアクロックを高く設定する時に追加で変更するといい項目として「Digi+ VRM」内に「ロードラインキャリブレーション」があります。ロードラインキャリブレーションはCPU負荷時の電圧降下を補正してOCを安定させる機能となっており、補正の強度としてLevel 1~Level 5の5段階が用意されています。Levelの添え字の数字が大きくなるほど電圧降下の補正は強くなり、OCは安定しやすくなりますが発熱も大きくなります。Level 3あたりから始めて安定する設定値を模索していくのがおすすめです。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_12
「Digi+ VRM」ではその他にも「CPU Current Capability」「CPU VRM スペクトラム拡散」「VDDR CPU VRM 動作モード」「VDDR CPU VRM 可動フェーズ設定」などCPUのオーバークロック時にマザーボードVRMからの電力供給を安定させる設定項目が用意されています。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_13


メモリのオーバークロックについても簡単に紹介しておきます。
メモリの性能について簡単に言うと「動作クロックが高く」「タイミングが小さい」ほど性能は高くなります。
そのためメモリOCを手動で行う手順を簡単にすると「電圧を上げて動作可能なクロックを探し」、「そのクロックにおいて正常に動作する最小のタイミングを探る」という2つの手順を繰り返すことになります。
一方でXMPによるメモリOCは上の手順によるOCをメーカー側がすでに行い動作確認をしているので、メーカーが動作確認を行ったOCプロファイルを適用するだけで簡単にメモリをオーバークロックできます。

メモリOCではPOSTすらクリアできずBIOSに到達できないことも少なくありませんが、ASUS ROG STRIX B550-F GAMING (WI-FI)では正常にPOSTできないメモリOC設定でエラーが出た場合は数回再起動した後、自動で2133MHzや2400MHzなど定格となるSPDプロファイルの緩い設定で再起動してくれるのでメモリOCを安心して行えます。

メモリOCで有名なXMPプロファイルはIntelの策定した規格なのでAMD CPU&マザーボードの環境では厳密にいうと非対応ですが、ASUS ROG STRIX B550-F GAMING (WI-FI)などの一部のASUS製マザーボードでは「Ai Overclock Tuner」のプルダウンメニューに、メモリに収録されたXMPプロファイルからRyzen環境でも使用可能なメモリOCプロファイルを自動生成する「D.O.C.P」という独自機能があります。「Ai Overclock Tuner」から「D.O.C.P」モードを選択することで、自動生成されたOCプロファイルによるメモリOC設定の適用が可能です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_14
「Ai Overclock Tuner」のAutoモードやManualモードにおいて「DRAM Frequency」の設定値がAutoになっている場合は、使用するメモリにSPD情報として収録されている動作クロック2133~2666MHzなど周波数およびタイミングによる定格動作となります。
手動でメモリ周波数を設定する場合は「DRAM Frequency」の項目でプルダウンメニューから最大4200MHzまでの動作クロック(倍率)設定が可能です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_15

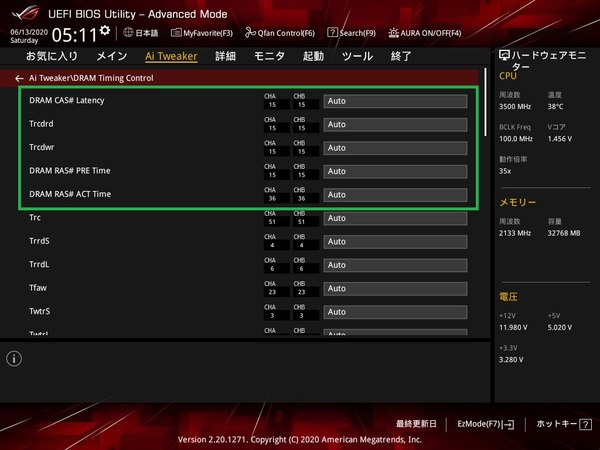

メモリタイミングの個別打ち込み設定も可能です。メモリタイミングを手動で設定する場合は基本的には「CAS Latency (tCL)」、「RAS to CAS Read (tRCDrd)」、「RAS to CAS Write (tRCDwr)」、「RAS Precharge (tRP)」、「RAS Active Time (tRAS)」の主要な5タイミングと、加えて下の方にスクロールしていくと表示される「Command Rate:1 or 2」の6つ以外はAutoのままでいいと思います。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_16
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_17
メモリ周波数を3200MHz以上にOCする場合は「GearDownMode」をEnabledに設定すると動作が安定するかもしれないので、Autoで上手くいかない場合は設定を変更してみてください。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_18

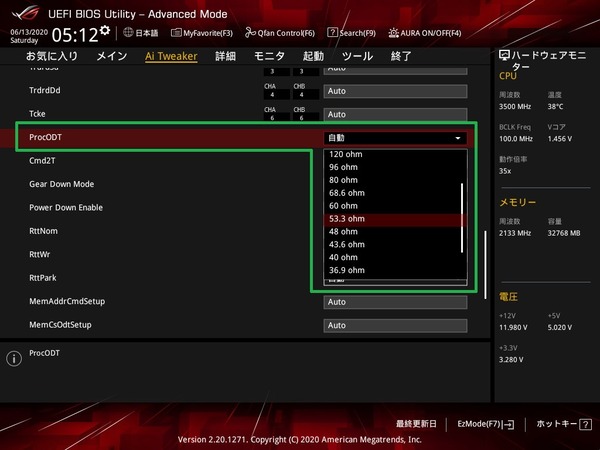

メモリタイミングの下の方にある「ProcODT」という設定値がAutoのままではPOSTがクリアできない場合があります。AutoでPOSTをクリアできない、もしくは起動後に安定しない場合は「ProcODT」を43.6~68.6の間で固定して安定するものを探してみてください
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_19
DDR4メモリの周波数OCを行う際は「DRAM Voltage」の項目を、3000MHz以上にOCする場合は1.300~1.350V、3800MHz以上にOCする場合は1.370~1.400Vに上げる必要があります。メモリをOCする場合は最初から1.350V以上にDRAM電圧を盛っておくのがおすすめです。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_20

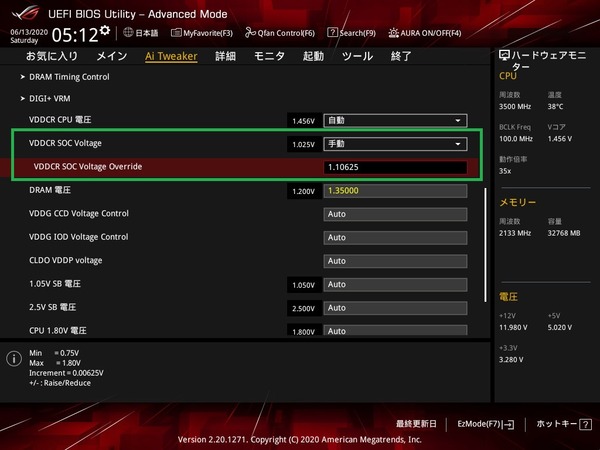

AMD Ryzen CPUでメモリの動作クロックをOCする場合はDRAM電圧だけでなく「CPU SOC電圧(CPU NB/SOC Voltage)」も1.100V~1.200V程度に盛ってやると動作が安定しやすいようです。CPUコア電圧同様にマニュアルの設定値を固定する「マニュアル」モード、CPUに設定された比例値にオフセットかける「オフセット」モードの2種類が使用でき、0.00625V刻みでコア電圧の設定が可能です。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_21

また第3世代Ryzen CPU環境ではメモリ周波数3600MHzまではInfinity Fabric周波数が1:1で同期しますが、3733MHz以上では2:1で同期し、Infinity Fabric周波数がメモリ周波数の半分になります。
「ASUS ROG STRIX B550-F GAMING (WI-FI)」では「FCLK Frequency」をメモリ周波数の半分に指定することで3733MHzや3800MHzのメモリ周波数で、Infinity Fabric周波数の1:1同期が可能になります。
ASUS ROG STRIX B550-F GAMING (WI-FI)_BIOS_OC_22



ASUS ROG STRIX B550-F GAMING (WI-FI)の動作検証・OC耐性

BIOS周りの管理人的に気になるところやOC設定の基本についての紹介はこのあたりにしてASUS ROG STRIX B550-F GAMING (WI-FI)を使用した検証機で具体的に動作検証とOC耐性をチェックしていきます。

まずはBIOS上の起動設定をフルスクリーンロゴとファストブートを無効にしてOSの起動時間を測定しました。ASUS ROG STRIX B550-F GAMING (WI-FI)の起動時間は16秒ほどした。POSTも短く起動は高速です。



続いてASUS ROG STRIX B550-F GAMING (WI-FI)を使用した場合のCPUおよびメモリのオーバークロック耐性をチェックしてみました。
なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成(CPU、マザーボード、メモリ、システムストレージ、グラフィックボード)以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。


Ryzen 9 3950Xなど第3世代Ryzenの上位モデルは、従来のRyzen CPUと同様にCPUクーラーの冷却性能に応じた自動OC機能「Precision Boost 2 & XFR 2 (Extended Frequency Range 2)」が機能し、第3世代Ryzenはその際に参照されるテーブルが限界近くまでチューニングされており、ユーザーが設定を変更したとしてもコアクロックを上昇させることが可能なマージン(ヘッドルームと呼ばれている)が非常に小さくなっています。
Ryzen 9 3950X、Ryzen 9 3900X、Ryzen 7 3800Xの上位3モデルについてはコアクロック回りを下手に弄るよりも、360サイズ簡易水冷CPUクーラーのような高性能なCPUクーラーの冷却性能にまかせて自動OC機能によるクロックアップを狙うのがオススメです。

「ASUS ROG STRIX B550-F GAMING (WI-FI)」についてはCPU Package Powerに対してマザーボード独自設定のオフセットや倍率がかけられておらず(CPUの実際の消費電力がCPU Package Powerとして正確に参照される)、定格設定のままではPPT142Wの制限がかかります。Precision Boost OverdriveでPPTを200W以上に設定して電力制限を解除することで、CPUクーラーの冷却性能が十分であれば、CPU Package Powerを180W前後まで上げて多少ながらクロックアップが狙えます。

Ryzen 9 3950XのOC設定については、Precision Boost Overdriveを有効化して『PPT = 300W、TDC = 150A、EDC = 220A』、「コア電圧: -100mV オフセット」に設定しています。メモリについては「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」のOCプロファイルを適用し、「メモリ周波数:3600MHz」「メモリタイミング:14-15-15-35-CR1」「メモリ電圧:1.400V」としました。
ASUS ROG STRIX B550-F GAMING (WI-FI)_OC-test_BIOS (1)ASUS ROG STRIX B550-F GAMING (WI-FI)_OC-test_BIOS (2)ASUS ROG STRIX B550-F GAMING (WI-FI)_OC-test_BIOS (3)

上の設定を適用したところ問題なくOSを起動させることができました。
ASUS ROG STRIX B550-F GAMING (WI-FI)_OC Test_1
ASUS ROG STRIX B550-F GAMING (WI-FI)_OC Test_2

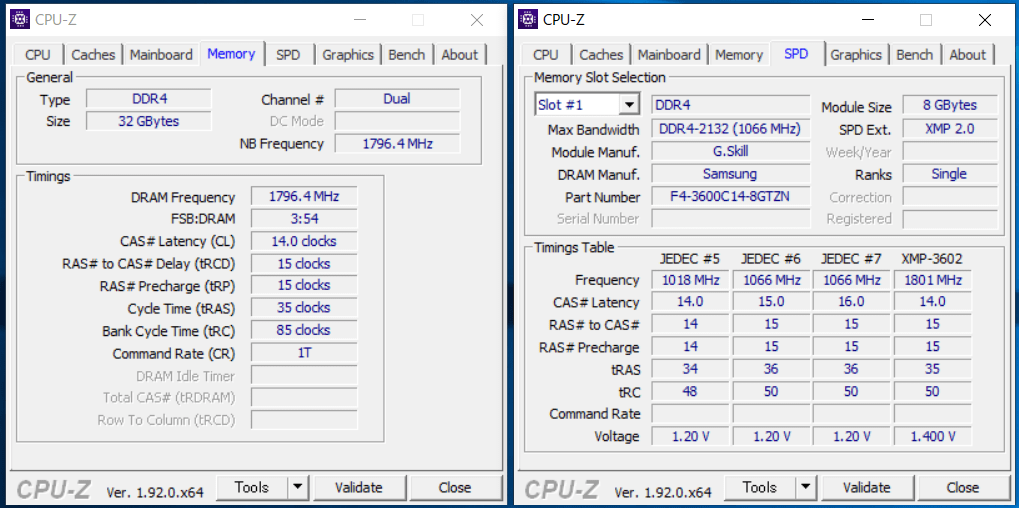

「ASUS ROG STRIX B550-F GAMING (WI-FI)」のOC検証では検証機材メモリとして8GB4枚組み32GBメモリキット「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」を使用しています。同メモリに収録されたOCプロファイルによってメモリ周波数を3600MHz、メモリタイミングを14-15-15-35-CR1という非常にシビアなOC設定を適用していますが、安定動作が確認できました。
また「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」は第1/2世代Ryzen向けでは定番の3200MHz/CL14に対応したOCメモリですが、同メモリにおいてもメモリ周波数と主要タイミングのみのカジュアル設定で、メモリ周波数3600MHz、メモリタイミングを16-16-16-36-CR1に手動OCできました。
ASUS ROG STRIX B550-F GAMING (WI-FI)_OC Test_ramtest

Ryzen 9 3950XのPB2&XFR2による全コア4.1GHzへのクロックアップに加えて、メモリ周波数を3600MHzにオーバークロックして、CinebenchR20も問題なくクリアできました。
ASUS ROG STRIX B550-F GAMING (WI-FI)_OC Test_cinebench

続いてスマホで使用できるサーモグラフィカメラ「FLIR ONE Pro」(レビュー)を使用してASUS ROG STRIX B550-F GAMING (WI-FI)のVRM電源温度をチェックしていきます。
CPUへ電力供給を行うVRM電源に負荷をかけるためCPUに対してストレステストを実行しますが、その検証方法については、FF14ベンチマークの動画(再生時間7分、4K解像度、60FPS、容量5.7GB)でAviutl+x264を使って3並列のエンコードを行い、30分以上に渡って負荷をかけ続けました。
注:CPUのストレステストについてはOCCTなど専用負荷ソフトを使用する検証が多いですが、当サイトではPCゲームや動画のエンコードなど一般的なユースで安定動作すればOKとういう観点から管理人の経験的に上の検証方法をストレステストとして採用しています。
MSI MEG X570 UNIFY_Ryzen 9 3950X_stress

検証機材の360サイズ簡易水冷CPUクーラー「Corsair H150i PRO RGB」で十分な冷却を行った場合、16コア32スレッドのRyzen 9 3950XはPrecision Boost Overdriveのクロックアップによって全コア平均4.0~4.1GHzで動作しますが、ここにメモリ周波数3600MHzのメモリオーバークロックを組み合わせてストレステストを実行すると、ASUS ROG STRIX B550-F GAMING (WI-FI)環境ではシステム全体の消費電力(50~60W差分くらいでCPU消費電力)が250Wに達します。
ASUS ROG STRIX B550-F GAMING (WI-FI)_OC Test_power
メモリ周波数を3600MHzにOCした上でRyzen 9 3950Xを常用限界近い全コア4.0~4.1GHzにクロックアップさせ、30分以上負荷をかけ続けましたが、簡易水冷CPUクーラーでVRM電源周りに風の当たらないパッシブ冷却の状態でも、VRM電源温度は70度半ばに収まりました。
ASUS ROG STRIX B550-F GAMING (WI-FI)であればRyzen 9 3900XやRyzen 9 3950XのPrecision Boost Overdriveによって200Wクラスの負荷がVRM電源に長時間かかり続けても、パッシブ空冷のまま、余裕で運用できます。
ASUS ROG STRIX B550-F GAMING (WI-FI)_FLIR_3950X_PBO (1)
ASUS ROG STRIX B550-F GAMING (WI-FI)_FLIR_3950X_PBO (2)

VRM電源の冷却を強化するためにスポットクーラーを使用するのであれば、フレキシブルファンアーム「サイズ 弥七」や、可変アルミニウム製ファンフレームでVRM電源を狙って設置が容易な「IN WIN MARS」がオススメです。
マザーボードVRM電源クーラーのレビュー記事一覧へ
マザーボードVRM電源クーラー



ASUS ROG STRIX B550-F GAMING (WI-FI)のレビューまとめ

最後に「ASUS ROG STRIX B550-F GAMING (WI-FI)」を検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ
  • サイバーアウトルック採用のROG STRIXデザイン
  • Ryzen 9シリーズの常用限界に余裕で対応可能な14(12+2)フェーズVRM電源
  • Ryzen 9 3950Xの全コア4.0~4.1GHzクロックアップ、メモリOC 3600MHzで安定動作
  • 200Wクラスの負荷に対してパッシブ空冷のままVRM電源温度は70度半ば
  • 重量級グラボにも耐えるメタルアーマー採用PCIEスロット「SAFESLOT」
  • NVMe接続のM.2スロットを2基搭載(うち1基はPCIE4.0x4帯域に対応)
  • 両方のM.2スロットにM.2 SSDヒートシンクを装備
  • WiFi6、最大通信速度2400Mbps、Bluetooth5.0に対応した無線LAN搭載
  • リアI/OにはIntel I225-Vコントローラーによる2.5Gbイーサを標準搭載
悪いところor注意点
  • ”ROGに参加せよ”という日本語のフレーズは個人的に微妙
  • CMOSクリアのオンボードスイッチがない

第3世代Ryzen CPUにネイティブ対応となるB550チップセット搭載AM4マザーボードとしてASUSからリリースされた「ASUS ROG STRIX B550-F GAMING (WI-FI)」は、ゲーマー向けミドルクラスブランドROG STIRXシリーズの製品ながら、14(12+2)フェーズの堅牢なVRM電源を搭載しておりRyzen 9シリーズにも対応可能なポテンシャルを備えています。
同社下位モデルとなるエントリーゲーマー向けTUF Gamingの製品に比べると若干値は上がりますが、ROG STRIXシリーズのクールなデザイン、オンラインゲームに最適なIntel製2.5Gbイーサを搭載などの付加価値的要素によって、差額相応の見返りは十分以上に得られると思います。

ASUS製マザーボードではお馴染みですがBIOSやマニュアルの日本語ローカライズ品質は主要4社の中でも随一となっており、BIOSのテキストベースUIの使い勝手も良好です。ゲーマー向けROG STRIXと言うと比較的高価で上級者向け製品のイメージが強いかもしれませんが、「ASUS ROG STRIX B550-F GAMING (WI-FI)」は初心者にも優しいマザーボードだと思います。

Ryzen 9 3950Xなど第3世代Ryzen上位モデルの特性上、今回はCPUコアクロックのオーバークロックは行いませんでしたが、ASUS ROG STRIX B550-F GAMING (WI-FI)を使用した検証機では16コア32スレッドのRyzen 9 3950Xを自動OC機能によって全コア4.0~4.1GHzにクロックアップし、メモリも3600MHz/CL14にオーバークロックして安定動作させることができました。

手動OCを行わずとも高性能なCPUクーラーを組み合わせた時に自動的にクロックアップする第3世代Ryzen CPUと組み合わせるAMD B550マザーボードの評価において、CPUへ電力供給を行うVRM電源回路の品質やVRM電源クーラーの冷却性能が重要なファクターになるのは言うまでありません。
「ASUS ROG STRIX B550-F GAMING (WI-FI)」では、長期的に200Wクラスの負荷が発生するRyzen 9 3950Xの全コア4GHz超クロックアップに対して、14(12+2)フェーズの堅牢なVRM電源によって安定した電力供給を行うことができました。
VRM電源の冷却面においては、複雑なフィンカット加工アルミニウム塊型ヒートシンクとCPUソケットの上側と左側に独立して設置するという一般的な構造ですが、200Wクラスの長期的な負荷に対してVRM電源温度は70度半ばに収まりました。「ASUS ROG STRIX B550-F GAMING (WI-FI)」であれば、VRM電源付近に直接風の当たらない簡易水冷CPUクーラー環境であってもRyzen 9シリーズをパッシブ空冷のまま余裕で運用できます。

メモリOCについては、メモリ周波数に同期するIF周波数も含めて考えれば第3世代Ryzen環境用メモリとしては最速と言えるメモリ周波数3600MHz/メモリタイミング14-15-15-35-CR1が、検証機材メモリ「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」に収録されたOCプロファイルを適用することで簡単に実現できました。
また3200MHz/CL14のOCに対応し第1/2世代Ryzen向けハイパフォーマンスOCメモリとしては鉄板だった「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」を使用した場合は、メモリ周波数3600MHz/メモリタイミング16-16-16-36-CR1で安定動作させることができました。
AMD公式から第3世代Ryzen環境のメモリ速度としてはスイートスポットと評価される3600MHz/CL16に、周波数と主要タイミングのみの簡単なOC設定で詰めることができたので、「ASUS ROG STRIX B550-F GAMING (WI-FI)」はメモリOC耐性(BIOS自動設定の精度)も余裕で及第点をクリアしていると思います。

以上、「ASUS ROG STRIX B550-F GAMING (WI-FI)」のレビューでした。
ASUS ROG STRIX B550-F GAMING (WI-FI)


記事が参考になったと思ったら、ツイートの共有(リツイートやいいね)をお願いします。



ASUS ROG STRIX B550-F GAMING (WI-FI)
ASUS ROG STRIX B550-F GAMING (WI-FI)
ASUS
Amazon.co.jp で詳細情報を見る
<TSUKUMO><PCショップアーク><ドスパラ>
<パソコン工房><ソフマップ><ビックカメラ>


検証機材として使用している以下のパーツもおすすめです。



Noctua NF-A12x25 PWM 120mmファン 定格2000RPM PWM対応
Noctua NF-A12x25 ULN 120mmファン 定格1200RPM PWM対応
Noctua
Amazon.co.jp で詳細情報を見る
国内正規代理店Techaceの公式通販 で詳細情報を見る
<TSUKUMO:PWM/ULN><PCショップアーク




関連記事

AMD第3世代Ryzen CPUのレビュー記事一覧へ
AMD Ryzen 3rd review

主要4社B450マザーボードを徹底比較!第3世代Ryzenにイチオシはどれか?
AMD B450マザーボード比較

第3世代Ryzen対応X570チップセット搭載AM4マザーボードのレビュー記事一覧
AMD_AM4_X570マザーボード

第3世代Ryzen自作PCにオススメなDDR4メモリの容量や速度を解説
Zen2_Memory-Speed

第3世代Ryzen搭載のオススメなBTO PCを解説
第3世代Ryzen搭載のおすすめBTO PC




(注:記事内で参考のため記載された商品価格は記事執筆当時のものとなり変動している場合があります)



スポンサードリンク
