10コア20スレッド「Core i9 10900K」など第10世代Comet Lake-S CPUに対応するZ490チップセット搭載マザーボードとしてASRockからリリースされた、50A対応Dr. MOSで構成される13フェーズの堅牢VRM電源とトリプルファンで冷やすアクティブ空冷VRM電源クーラーを搭載するゲーミングモデル「ASRock Z490 PG Velocita」をレビューします。
ASRock Z490 PG Velocita review_03392_DxO


製品公式ページ:https://www.asrock.com/MB/Intel/Z490%20PG%20Velocita/index.jp.asp
マニュアル:https://download.asrock.com/Manual/Z490%20PG%20Velocita_jp.pdf







ASRock Z490 PG Velocita レビュー目次


1.ASRock Z490 PG Velocitaの外観・付属品
2.ASRock Z490 PG Velocitaの基板上コンポーネント詳細
3.ASRock Z490 PG Velocitaの検証機材
4.ASRock Z490 PG VelocitaのBIOSについて
5.イルミネーション操作機能「ASRock Polychlome RGB Sync」について
6.ASRock Z490 PG VelocitaのOC設定について
7.ASRock Z490 PG Velocitaの動作検証・OC耐性
8.ASRock Z490 PG Velocitaのレビューまとめ



【注意事項】
同検証は2020年9月下旬に行っておりASRock Z490 PG VelocitaのBIOSはver1.50を使用しています。最新BIOSでは修正されている不具合や追加されている機能もあると思うので、最新BIOSのリリースについては公式ページを各自でチェックしてください。
サポート:https://www.asrock.com/MB/Intel/Z490%20PG%20Velocita/index.jp.asp#BIOS


【2020年9月30日:初稿】
レビュー記事初稿を公開、BIOS:1.50で検証


【機材協力:ASRock Japan】


ASRock Z490 PG Velocitaの外観・付属品

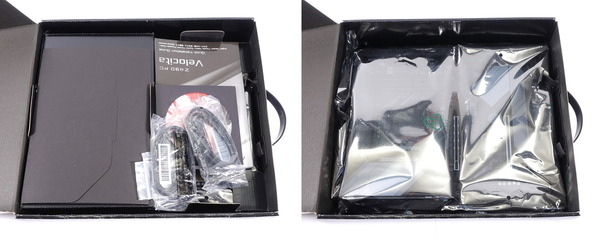

まず最初にASRock Z490 PG Velocitaの外観と付属品をチェックしていきます。
ASRock Z490 PG Velocita review_03393_DxO-horz

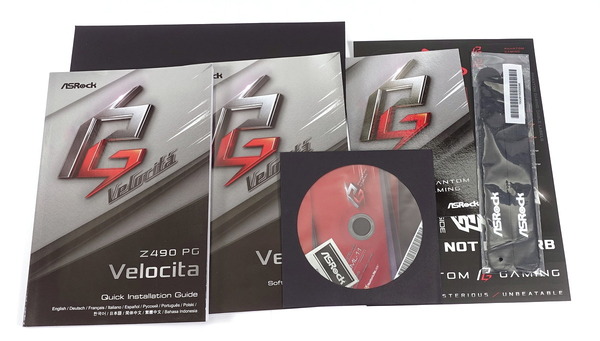

マニュアル類は、英語のソフトウェアマニュアル、多言語の簡易マニュアル、ドライバCDが付属します。ドライバ類についてはそろそろUSBメモリに移行して欲しいところ。
ASRock Z490 PG Velocita review_03396_DxO

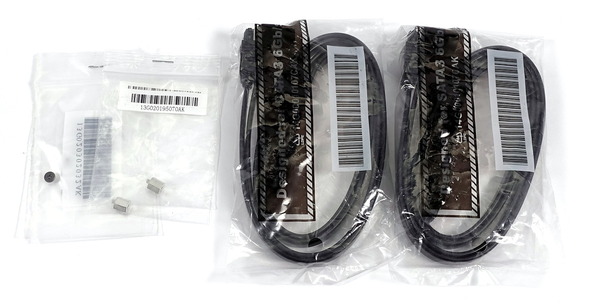

組み立て関連の付属品はSATAケーブル4本とM.2 SSD固定ネジ&スペーサーセットです。
ASRock Z490 PG Velocita review_03397_DxO

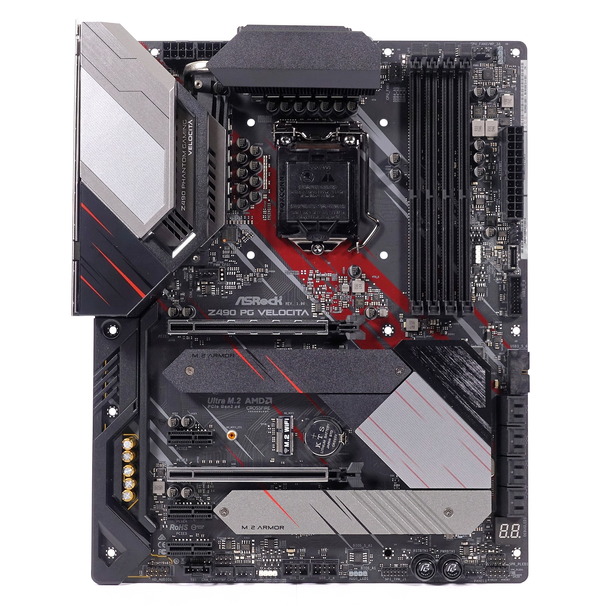

マザーボード全体像は次のようになっています。
ASRock Z490 PG VelocitaはATXフォームファクタのマザーボードで、シルキーで滑らかなブラックのPCB基板を背景にしてグレーとツートンカラー、さらにゲーミング製品らしい赤色がアクセントになっています。PCB基板には湿度による電気短絡を防ぎ安定動作を助ける「高密度ガラス繊維PCB」が採用されています。
ASRock Z490 PG Velocita review_03404_DxO

「ASRock Z490 PG Velocita」にはベースとなるブラック&グレーのツートンカラーにレッドのアクセントを加えた3色で、”Velocita”(速度を意味するVelocityのイタリア語)の名前の通り、スピード感を印象付ける斜めラインが描かれています。マザーボード下側のPCB基板とチップセットヒートシンクとM.2 SSDにも一体感を感じます。チップセット中央のアクリルプレートにはPhantom Gamingの「PG」ロゴがあり、LEDイルミネーションが点灯すると浮かび上がります。
ASRock Z490 PG Velocita review_03405_DxO

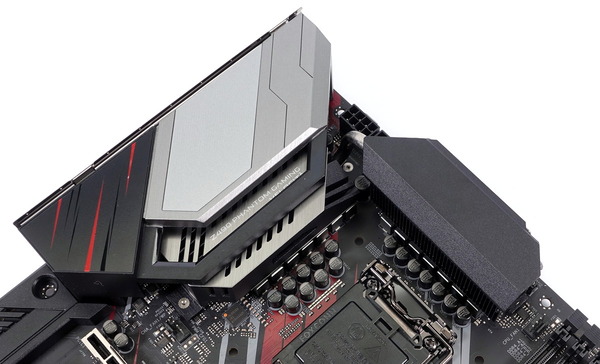

VRM電源部分に覆いかぶさるようして伸びる大型のリアI/Oカバーもまたツートンカラーをなしており、下位シリーズSteal LegendとPhantom Gamingを融合させたような機械的なデザインが採用され、グレーカラーの「XXL アルミニウム合金製ヒートシンク」と名付けられているVRM電源ヒートシンクとも上手く調和しています。アルミ製のVRM電源クーラーにはヒートシンク全体で効率的に放熱を行うため熱の拡散を速めるヒートパイプが組み込まれています。
ASRock Z490 PG Velocita review_03406_DxO

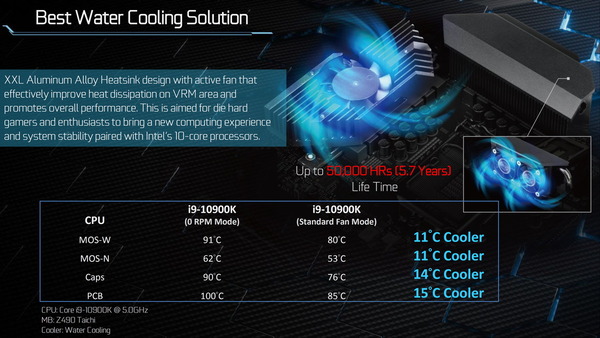

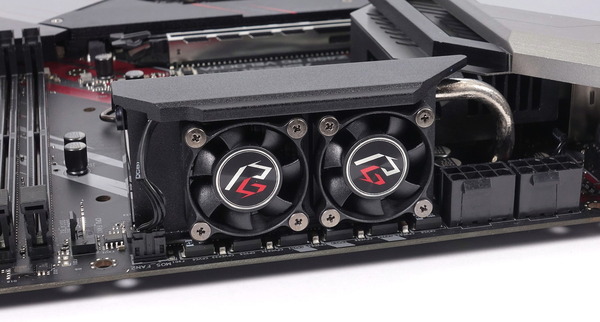

「ASRock Z490 PG Velocita」のVRM電源クーラーには上側に2基、左側に1基の冷却ファンが搭載されています。5万時間の長寿命な高耐久性ファンによるアクティブ冷却で、CPUソケット周辺に風の当たらない簡易水冷CPUクーラー環境においてVRM電源回路の温度を十分に下げて、ベストな性能を発揮します。
ASRock Z490 PG Velocita review_03410_DxO
ASRock Z490_triple-VRM-Cooler-Fan
「ASRock Z490 PG Velocita」のVRM電源冷却ファンはBIOS上からVRM電源温度をソースにしたファン制御カーブの設定が可能です。BIOSメニュー上では左側の1基が「MOS ファン1」、上側の2基が「MOS ファン2」として登録されています。BIOS標準設定(BIOS:1.50)ではVRM電源ファンがかなり煩くなるようなので、各自手動で調整するのがオススメです。
ASRock Z490 PG Velocita_BIOS_MOS-Fan_1

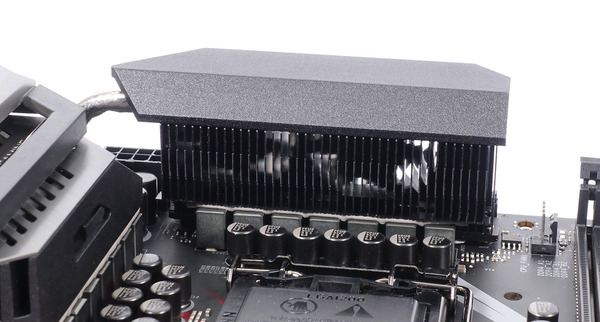

「ASRock Z490 PG Velocita」のCPUソケット上側のVRM電源クーラーヒートシンクはフィンアレイ型になっているので、アクティブ冷却ファンによる風が上から下に抜けるようになっており、より効率的にVRM電源回路を冷やすことができます。
ASRock Z490 PG Velocita review_03409_DxO

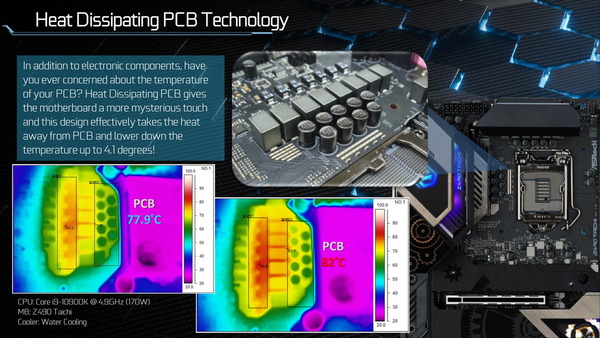

加えてPCB基板にもVRM電源回路の冷却を助ける構造として「ASRock Heat Dissipating PCB Technology」が採用されています。
ASRock Heat Dissipating PCB Technology

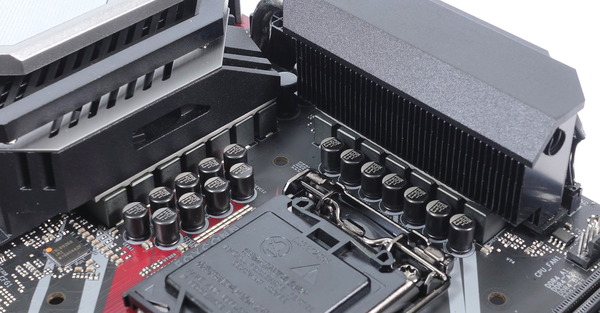

「ASRock Z490 PG Velocita」はメインストリーム向けマザーボードながら、50A対応Dr. MOSで構成される13フェーズの堅牢なVRM電源回路が実装されています。
ASRock Z490 PG Velocita review_03408_DxO
VRM電源回路にハイサイド/ローサイドMOS-FETとドライバICをワンパッケージし、低発熱で定評のある「Dr. MOS」を採用するのはハイエンドマザーボードでは定番ですが、「ASRock Z490 PG Velocita」には50A対応Dr. MOSが使用されています。
その他にも、従来比で飽和電流を最大3倍まで効果的に増加させるためマザーボードのVcore電圧を強化する「新世代プレミアム60Aパワーチョークコイル」、12,000時間の寿命でより優れた安定性と信頼性を提供する「ニチコン製 12K ブラックコンデンサ」、820uFと100uFのポリマーコンデンサを組み合わせることによって、よりクリアで効率的かつ優れた応答性でCPU Vcoreを供給できる「Combo Caps構造」などで堅牢なVRM電源回路が構築されています。
ASRock_DRMOS

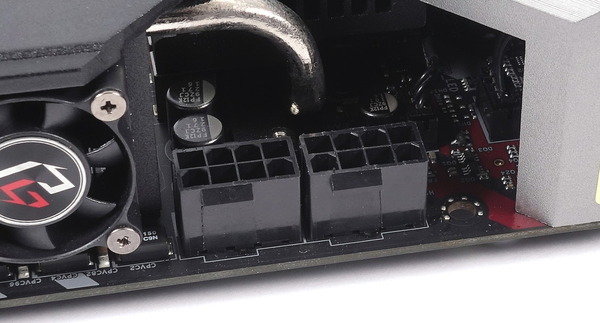

最大10コアのメニーコアがラインナップされるIntel第10世代Core-S CPUへ安定した大電力供給が行えるように「ASRock Z490 PG Velocita」にはEPS電源端子として8PIN×2が設置されています。700W以下のメインストリーム電源ユニットではEPS端子が1つしかないものもあるので組み合わせて使用する電源ユニットには注意が必要です。
ASRock Z490 PG Velocita review_03411_DxO

「ASRock Z490 PG Velocita」には一体型リアI/Oバックパネルも採用されています。PCケースにパネルを装着する作業は固くて装着し難かったり、忘れてしまうこともあるのでマザーボードに統合されているのは嬉しい機能です。
ASRock Z490 PG Velocita review_03412_DxO
一体型リアI/Oバックパネルを採用したのは主要4社ではASRockが最後でしたが、同機能をただ搭載するだけに留まらず、上下左右にオフセット可能としてPCケースとの互換性が確保する構造に改良され、「Flexible Integrated I/O Shield」と名付けられています。
ASRock Z490 PG Velocita_Flexible Integrated IO Shield

以下USB規格に関する説明がありますが『USB3.2 Gen2 = USB3.1 Gen2』、『USB3.2 Gen1 = USB3.1 Gen1 = USB3.0』と考えて基本的に問題ありません。

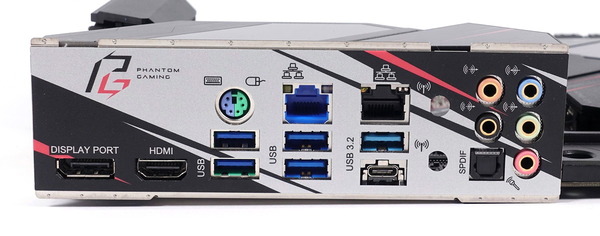

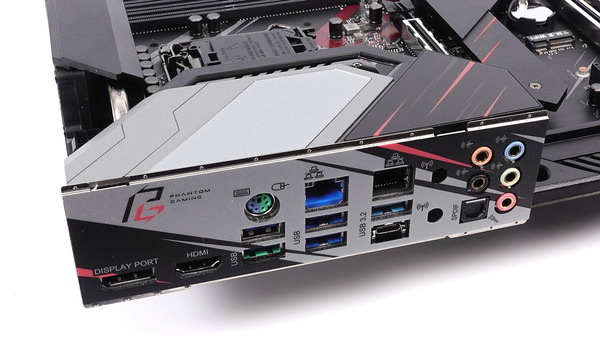

リアI/Oには最新のUSB3.2 Gen2規格に対応したType-A端子とType-C端子が設置されています。そのほかのUSB端子については4基のUSB3.2 Gen1端子が搭載されています。マウス・キーボードなどの周辺機器を多数繋いでいてもVR HMDに余裕で対応可能です。個人的に残念なポイントとしてはUSB3.0/1は無線マウスと電波干渉を起こすことがあるので、加えてUSB3.0端子から少し離れた場所にUSB2.0を設置して欲しかったです。ゲーマーには嬉しいPS/2端子も搭載されています。
ASRock Z490 PG Velocita review_03399_DxO
ネットワーク関連では低CPU負荷かつ高スループットで定評のあるIntel純正のLANコントローラーが採用された有線LAN端子に加えて、一般的なギガビットイーサの2.5倍の帯域幅を実現するRealtek製2.5Gbイーサ(Dragon RTL8125BG)も搭載しています。
ASRock Z490 PG Velocita_2.5Gb LAN

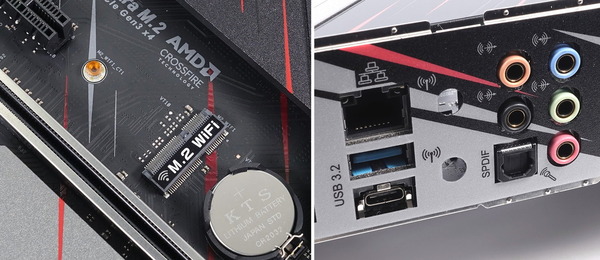

「ASRock Z490 PG Velocita」は標準では無線LAN&Bluetoothを搭載していませんが、5段目のPCIEスロットのすぐ上にM.2型WiFiカードを設置可能なE-Key型M.2スロットが実装されています。またリアI/Oにはアンテナ用ホールもあるので、アンテナの増設も容易です。
ASRock Z490 PG Velocita review_03423_DxO-horz
M.2 E-KeyのWiFiカードについてはWiFi6に対応した「Intel AX200」がAmazon等で簡単に購入できます。
Intel公式からも最大2400Mbpsの高速通信が可能な最新規格WiFi6に対応した無線LAN&Bluetoothを増設できるM.2カードキット「Intel AX200.NGWG.DTK」が発売されています。


ASRock Z490 PG Velocitaの基板上コンポーネント詳細

続いて「ASRock Z490 PG Velocita」のマザーボード基板上の各種コンポーネントをチェックしていきます。

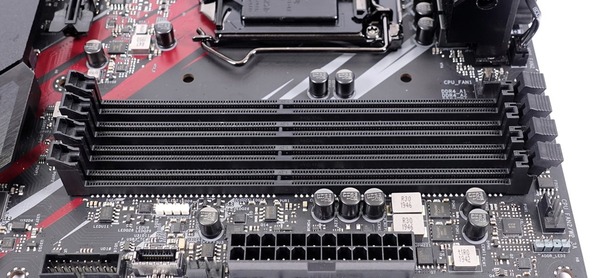

システムメモリ用のDDR4メモリスロットはCPUソケット右側に4基のスロットが設置されています。固定時のツメはマザーボード上側(下写真の右側)の片側ラッチとなっています。グラフィックカードのあるPCIEスロット側はラッチがないので干渉の心配もありません。
ASRock Z490 PG Velocita review_03413_DxO
グラフィックボードなどを設置するPCIEスロットは上から[x16、N/A、N/A、x1、x16、x1、x1]サイズのスロットが設置されています。
1段目のx16サイズPCIEスロットはCPU直結PCIE3.0x16レーン、5段目のx16サイズPCIEスロットはPCH経由でPCIE3.0x4レーンです。3基のx1サイズスロットの帯域はPCIE3.0x1で、いずれも排他利用はありません。
ASRock Z490 PG Velocita review_03431_DxO
グラフィックボード用のx16スロットには近年のマザーボードでは採用が一般的な1kgを超える重量級グラボの重さに耐えるメタルアーマー「STEEL SLOT Gen4」が採用されています。アンカーポイントを6個に増やすことによって堅牢さをさらに増しています。AMD X570から採用され始めた同機能ですが、Intel Z490マザーボードの新製品からはラッチ部分にも補強が加えられてパワーアップしています。
STEEL SLOT WITH NEW-GEN PCI EXPRESS 4.0

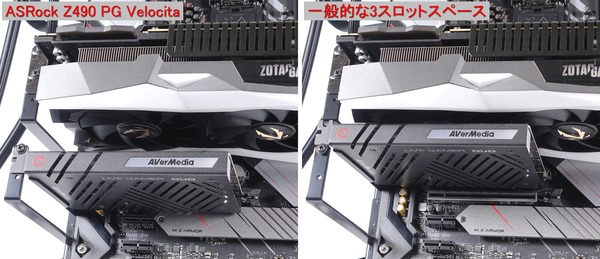

「ASRock Z490 PG Velocita」はIntel Z490マザーボードでは極めて稀な2基のx16サイズPCIEスロットが4スロットスペースで実装されており、RTX30シリーズグラフィックボードとの組み合わせに管理人イチオシなゲーミングマザーボードです。
ASRock Z490 PG Velocita review_03435_DxO

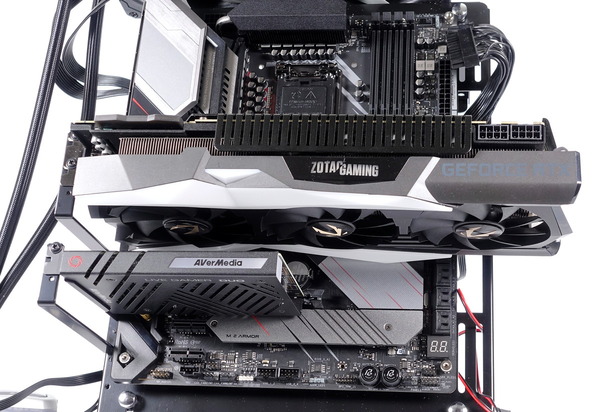

2020年下半期にNVIDIAから発売された次世代ハイエンドGPU、GeForce RTX 3090やGeForce RTX 3080を搭載したグラフィックボードは、各メーカーからラインナップされるほぼ全てのモデルが3スロット占有なので、現在主流な3スロットスペースの製品では、セカンダリx16サイズスロットにビデオキャプチャやNVMe SSDなどの拡張ボードを搭載すると冷却ファンの目の前が塞がってしまいますが、4スロットスペースの「ASRock Z490 PG Velocita」であれば1スロット余分に風の通る隙間ができ、グラフィックボードの冷却面で有利です。
ASRock Z490 PG Velocita review_03437_DxO-horz

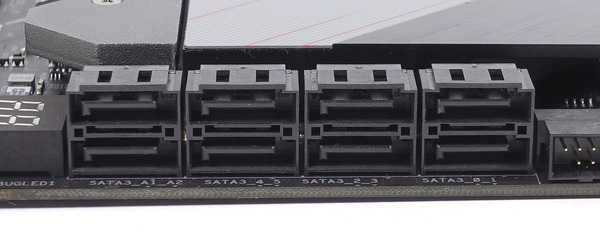

ASRock Z490 PG VelocitaにはSATAストレージ用の端子は8基搭載されています。右寄りにあるSATA_1~6の6基はIntel Z490チップセットのコントローラーによる接続で、RAID0/1/5/10のハードウェアRAID構築にも対応しています。左側の2基はASMedia製コントローラーASM1061による接続です。
ASRock Z490 PG Velocita review_03400_DxO

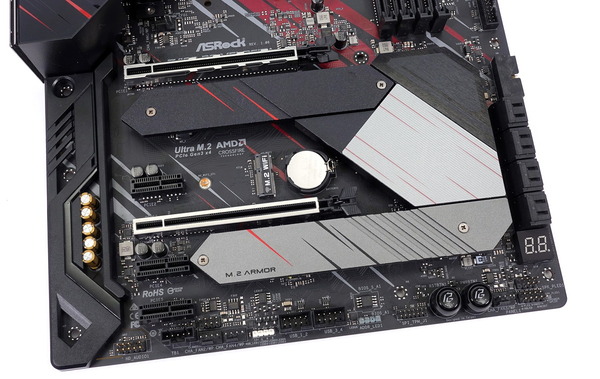

「ASRock Z490 PG Velocita」のマザーボード下側全体を覆う金属カバーはトルクスネジで固定されていますが、付属ドライバーで着脱が可能です。「ASRock Z490 PG Velocita」のマザーボード下側全体を覆う金属カバーは、チップセットクーラーとサーマルパッド経由で接触し、加えてM.2 SSDの放熱ヒートシンクの役割も果たします。
ASRock Z490 PG Velocita review_03433_DxO

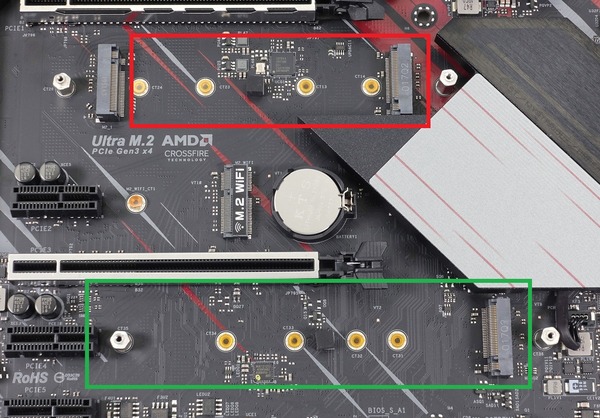

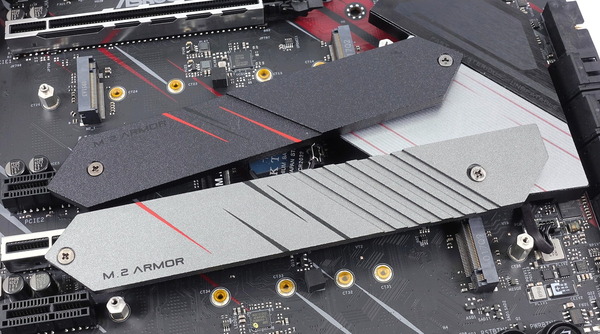

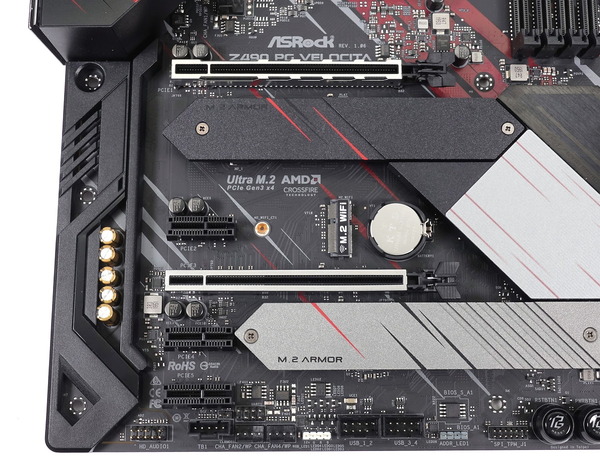

高速NVMe接続規格に対応したM.2スロットは、PCIEスロット間に計2基が設置されています。M2_2M2_3はNVMe(PCIE3.0x4)接続とSATA接続のM.2 SSD両方に対応しています。
M2_2はSATA3_0/1と排他利用、M2_3はSATA3_4/5と排他利用です。
ASRock Z490 PG Velocita review_03432_DxO

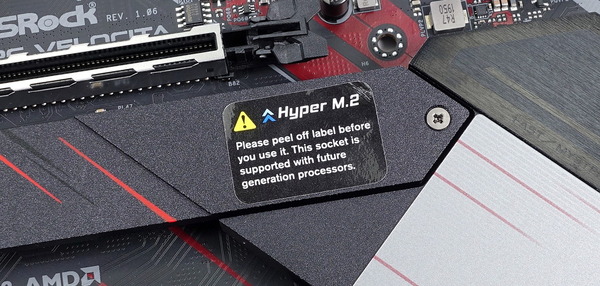

「ASRock Z490 PG Velocita」にはM.2_2スロットの反対側にM.2_1スロットが実装されていますが、これば次世代以降のCPU用のスロットとなっており、Core i9 10900Kなど第10世代Comet Lake-S CPUでは使用しません。
ASRock Z490 PG Velocita review_03398_DxO

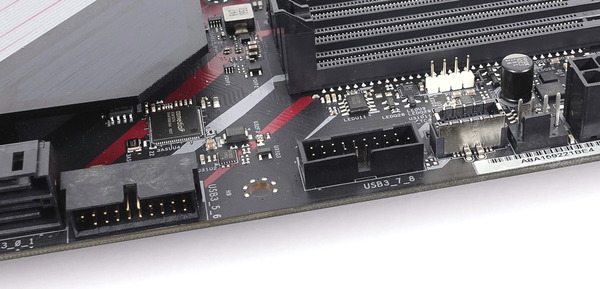

マザーボードの右端には、内部USB3.1 Gen2ヘッダーと2基の内部USB3.0ヘッダーが実装されています。2基の内部USB3.0ヘッダーのうち一方はマザーボードと平行な向きに実装されています。
ASRock Z490 PG Velocita review_03414_DxO

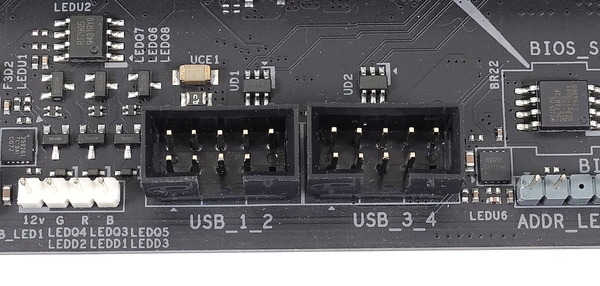

マザーボード下には内部USB2.0ヘッダーも2基設置されていました。CorsairLinkやNZXT CAM対応製品など内部USB2.0を使用する機器も増えていますが、ASRock Z490 PG Velocitaであればそれらの機器も問題なく使用可能です。内部USB2.0が2基でも不足する場合はUSB2.0ヘッダー増設ハブの「NZXT INTERNAL USB HUB」や「Thermaltake H200 PLUS」がおすすめです。
ASRock Z490 PG Velocita review_03416_DxO

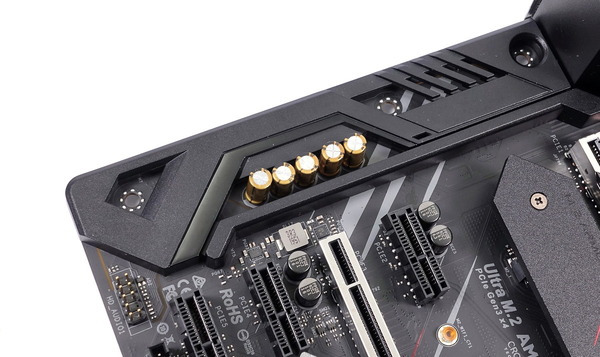

「ASRock Z490 PG Velocita」には、Realtek ALC1220オーディオコーデックによる高音質ソリューションが採用されオーディオ面でも充実しています。アナログ出力にはニチコン製オーディオ向けキャパシタやSN比120dBのDACなど高品質素子を採用、7.1チャンネル HDオーディオに対応、デジタル出力でもオーディオ用の外部アンプ等との接続に最適な光デジタル端子が設置されています。
ASRock Z490 PG Velocita review_03428_DxO

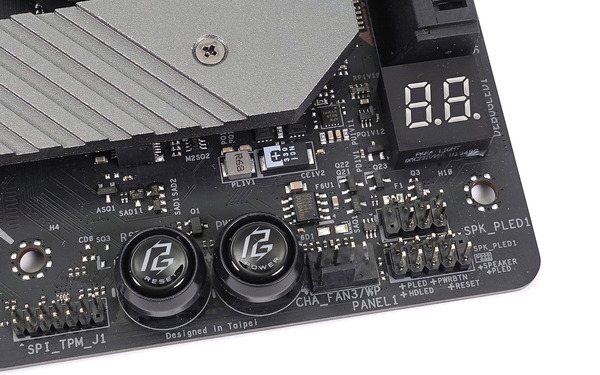

マザーボード基板上にはOCerのみならず一般自作erにとっても組み立て中の動作確認に便利なオンボードのスタートスイッチとリセットスイッチが実装されています。POSTエラーのチェック便利なDebug LEDが設置されています。
ASRock Z490 PG Velocita review_03415_DxO

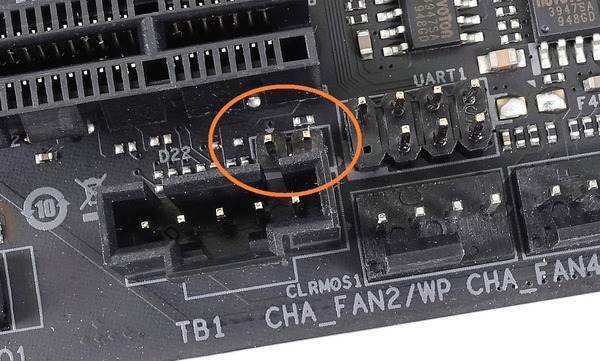

「ASRock Z490 PG Velocita」にはCMOSクリアのためのオンボードボタンは実装されておらず、マザーボード右下のジャンパーピンを使用してCMOSクリアを行います。ケーブルの長い2PINスイッチをあらかじめ装着しておいた方がよさそうです。
ASRock Z490 PG Velocita review_03426_DxO

冷却ファンを接続するためのコネクタについてはPWM対応4PINファンコネクタがマザーボード上に8基設置されています。マザーボード上部のCPUソケット右上にCPUファン端子CPUオプションファン端子(水冷ポンプ対応)、さらにケースファン端子5基(水冷ポンプ対応)の計7基です。水冷ポンプ対応ファン端子は2A、24Wの電源出力に対応します。
ASRock Z490 PG Velocita_Fan

「ASRock Z490 PG Velocita」のリアI/Oに設置されたUSB3.1 Gen2 Type-C端子はThunderbolt3には非対応ですが、マザーボード下側にTB1 Headerが実装されており、同社製のThunderbolt3拡張ボード「ASRock Thunderbolt 3 AIC R2.0」(レビュー)を使用することでThunderbolt3端子を増設可能です。
ASRock Z490 PG Velocita review_03417_DxO


ASRock Thunderbolt 3 AIC R2.0には1つ前の世代のThunderbolt3コントローラーALPINE RIDGEが採用されていますが、他社からは2019年最新Thunderbolt3コントローラーTITAN RIDGEを採用した「GIGABYTE GC-TITAN RIDGE」が発売されています。他社製品なので正式サポートはされませんが、「ASRock Z490 PG Velocita」でも使用可能です。




ASRock Z490 PG Velocitaの検証機材

ASRock Z490 PG Velocitaを使用して検証機材と組み合わせてベンチ機を構築しました。ASRock Z490 PG Velocita以外の検証機材は次のようになっています。
テストベンチ機の構成
CPU Intel Core i9 10850K
レビュー
CPUクーラー Fractal Design Celsius S36(レビュー
Noctua NF-A12x25 PWM x3 (レビュー
メインメモリ G.Skill Ripjaws V
F4-4000C15Q-32GVK
DDR4 8GB*4=32GB (レビュー
CPUベンチ用
ビデオカード
MSI GeForce GT 1030 2GH LP OC
ファンレス (レビュー
システムストレージ
Samsung 860 PRO 256GB (レビュー
OS Windows10 Home 64bit
電源ユニット Corsair HX1200i (レビュー
ベンチ板 STREACOM BC1 (レビュー


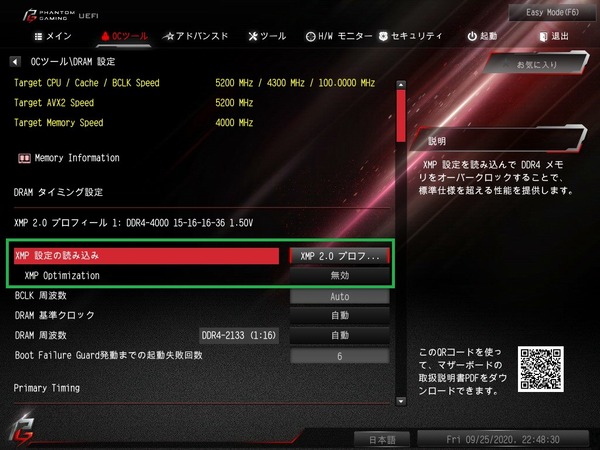

システムメモリの検証機材には、XMP OCプロファイルによるメモリ周波数4000MHzかつメモリタイミングCL15の超低レイテンシなオーバークロックに対応する8GB×4=32GBのメモリキット「G.Skill Ripjaws V F4-4000C15Q-32GVK」を使用しています。かなりピーキーなOC設定なので一般にはオススメし難い製品ですが。
「G.Skill Ripjaws V F4-4000C15Q-32GVK」をレビュー
G.Skill Ripjaws V F4-4000C15Q-32GVK

高級感のあるヒートシンクや8分割ARGB LEDを搭載してデザイン面でも優れる「G.Skill Trident Z Neo」シリーズは当サイトでも特にオススメしているDDR4メモリです。第3世代Ryzen向けにリリースされた製品ですが、3200MHz/CL14や3600MHz/CL16といった定番スペックがラインナップされていて、Intel第10世代Comet Lake-S CPU&Z490マザーボード環境でも高いパフォーマンスを発揮できるので、選んで間違いのないオススメなOCメモリです。
「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」をレビュー
G.Skill Trident Z Neo F4-3600C14Q-32GTZN

360サイズや240サイズなど120mmファンを複数搭載できるマルチファンラジエーターの簡易水冷CPUクーラーを使用するのであれば、「Noctua NF-A12x25 PWM」への換装もおすすめです。「Noctua NF-A12x25 PWM」は、超硬質かつ軽量な新素材「Sterrox LCP」の採用によってフレーム-ブレード間0.5mmの限界を実現させた次世代汎用120mm口径ファンとなっており、1基あたり3500円ほどと高価ですが、標準ファンよりも静音性と冷却性能を向上させることができます。
「Noctua NF-A12x25 PWM」を360サイズ簡易水冷に組み込む
Noctua NF-A12x25 PWM x3

ベンチ機のシステムストレージにはSamsung製MLCタイプ64層V-NANDのメモリチップを採用する18年最速のプロフェッショナル向け2.5インチSATA SSD「Samsung SSD 860 PRO 256GB」を使用しています。Samsung SSD 860 PROシリーズは容量単価が高価ではあるものの、システムストレージに最適な256GBや512GBモデルは製品価格としては手を伸ばしやすい範囲に収まっており、メインストリーム向けでもハイパフォーマンスな環境を目指すのであれば、システムストレージ用に一押しのSSDです。
「Samsung SSD 860 PRO 256GB」をレビュー
Samsung SSD 860 PRO 256GB


CPUとCPUクーラー間の熱伝導グリスには当サイト推奨で管理人も愛用しているお馴染みのクマさんグリス(Thermal Grizzly Kryonaut)を塗りました。使い切りの小容量から何度も塗りなおせる大容量までバリエーションも豊富で、性能面でも熱伝導効率が高く、塗布しやすい柔らかいグリスなのでおすすめです。


グリスを塗る量はてきとうでOKです。管理人はヘラとかも使わず中央山盛りで対角線だけ若干伸ばして塗っています。特にThermal Grizzly Kryonautは柔らかいグリスでCPUクーラー固定時の圧着で伸びるので塗り方を気にする必要もありません。
Thermal Grizzly Kryonaut_apprication

サーマルグリスの代用品として、数年スパンの長期使用においても性能低下が基本的になく再利用も可能、グリスが零れてマザーボードが汚れたり壊れる心配もないので、炭素繊維サーマルシート「Thermal Grizzly Carbonaut」もオススメです。
「Thermal Grizzly Carbonaut」はCore i9 9900Kを冷やせるか!?
Thermal Grizzly Carbonaut_Core i9 9900K

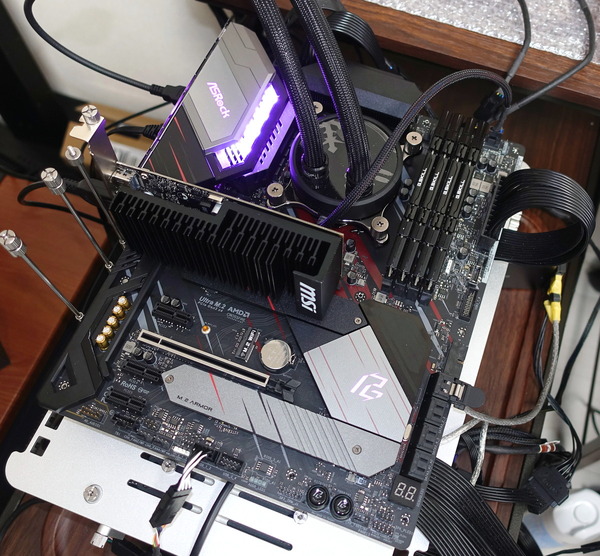

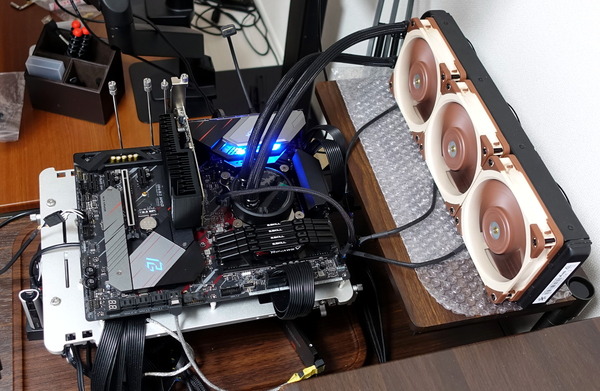

以上で検証機材のセットアップが完了となります。
ASRock Z490 PG Velocita review_04022_DxO





ASRock Z490 PG VelocitaのBIOSについて

ASRock Z490 PG Velocitaを使用した検証機の構築も完了したので動作検証とOC耐性のチェックの前にBIOSの紹介をします。
(OSから日付調整する前にスクショを取っている場合、日付がおかしいですが無視してください。また内容的に差異のないものは過去の同社製マザーボードのBIOSスクリーンショットを流用しています。)

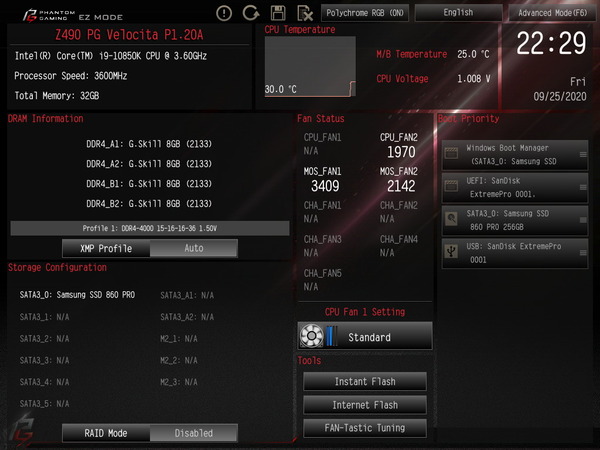

BIOSに最初にアクセスすると「ASRock Z490 PG Velocita」ではイージーモードというグラフィカルな画面が表示されます。パッと見の見栄えは良いのですが詳細モードのほうが結局のところ使いやすいので「F6」キーを押してサクッと詳細モード移るのがおすすめです。
ASRock Z490 PG Velocita_BIOS_1

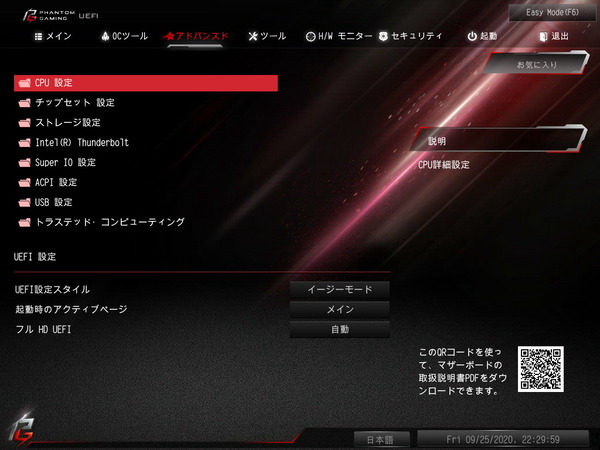

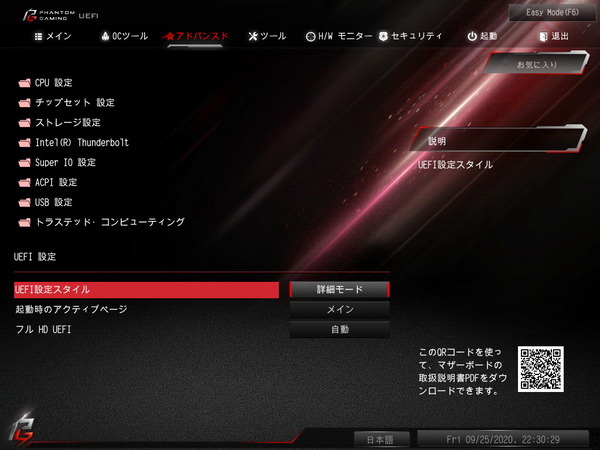

次回起動以降に詳細モードを最初から表示する場合は、「アドバンスド - UEFI設定スタイル」の項目で起動時のモードは指定できます。
ASRock Z490 PG Velocita_BIOS_2

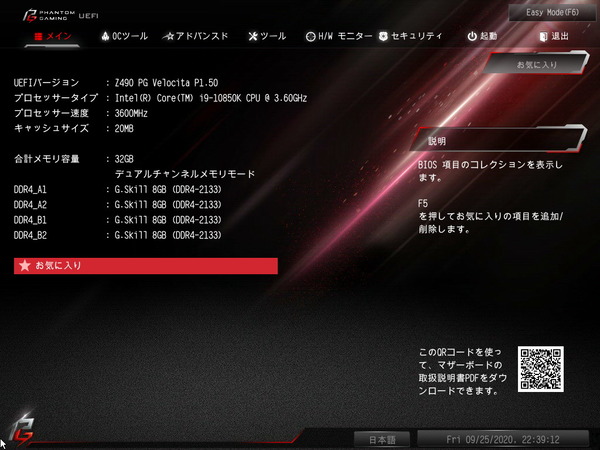

ASRock Z490 PG VelocitaのBIOSの詳細モードは、従来通りの文字ベースBIOSメニューになっています。画面上に表示されている「メイン」「OCツール」「詳細」などメニュータブから左右カーソルキーで各設定ページが表示できます。画面右下の「English」と表記されたボタンから言語設定が可能です。
ASRock Z490 PG Velocita_BIOS_3
ASRock Z490 PG VelocitaのBIOSは日本語に対応しています。ASRockのマザーボードというと「Save Changes and Exit」が「変更がそして退出することを保存します」のように翻訳が怪しい部分がありましたが、ASRock Z490 PG Velocitaなど最新マザーボードでは翻訳が正確になっています。
ASRock Z490 PG Velocita_BIOS_4
ASRock Z490 PG VelocitaのBIOSにおいて設定の保存とBIOSからの退出はトップメニュータブ最右端の「出口」から行えます。特定のブートデバイスを指定してBIOSから退出するBoot Override機能もあります。
ASRock Z490 PG Velocita_BIOS_5

BIOSのアップデート方法は、まず下から最新のBIOSファイルを公式DLページからダウンロード、解凍してUSBメモリのルートに解凍フォルダを置きます。
サポート:https://www.asrock.com/MB/Intel/Z490%20PG%20Velocita/index.jp.asp#BIOS

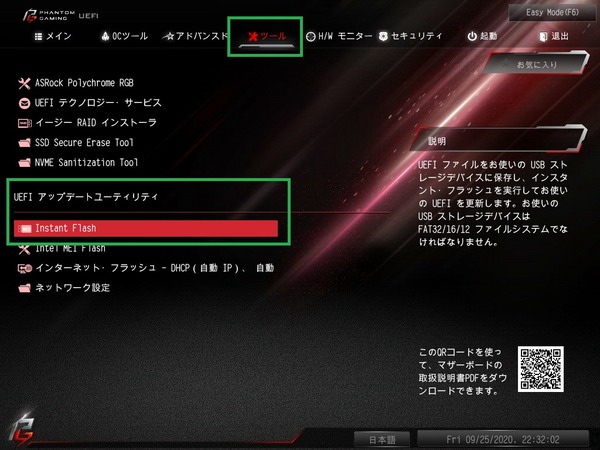

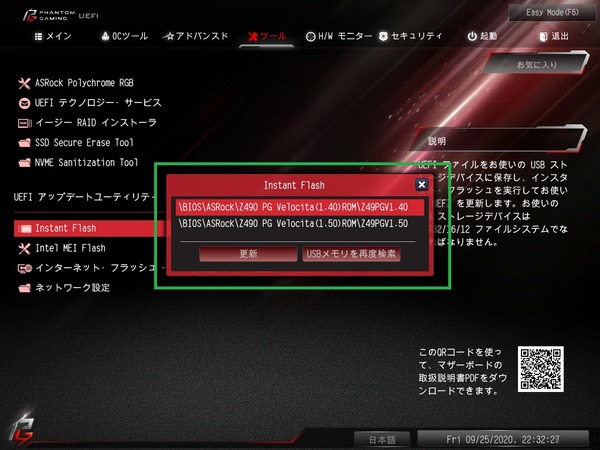

USBメモリを挿入したままBIOSを起動し、トップメニュータブ「ツール」の「Instant FLASH」を選択します。「Instant FLASH」を選択すると自動でUSBメモリ内から総当たりでアップデートファイルを探索してくれます。自動探索は便利なのですが、反面、探索方法は総当たりなのでファイルが多いと時間がかかるため、アップデート時はファイルの少ないUSBメモリを使用するのがおすすめです。
ASRock Z490 PG Velocita_BIOS_6
USBメモリからアップデートファイルが見つかると更新するかどうか尋ねられるので、更新を選択すればあとは自動でBIOSがアップデートされます。
ASRock Z490 PG Velocita_BIOS_7

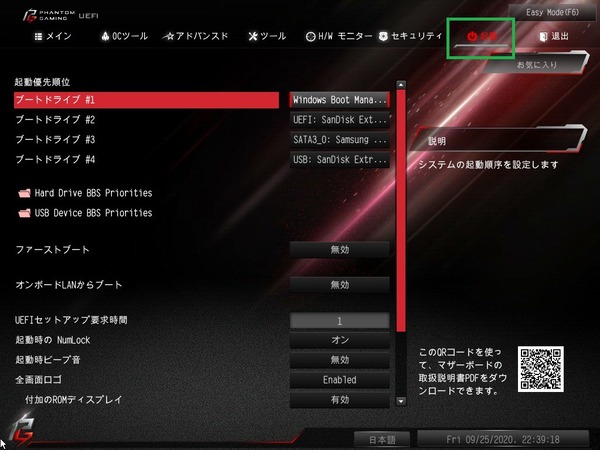

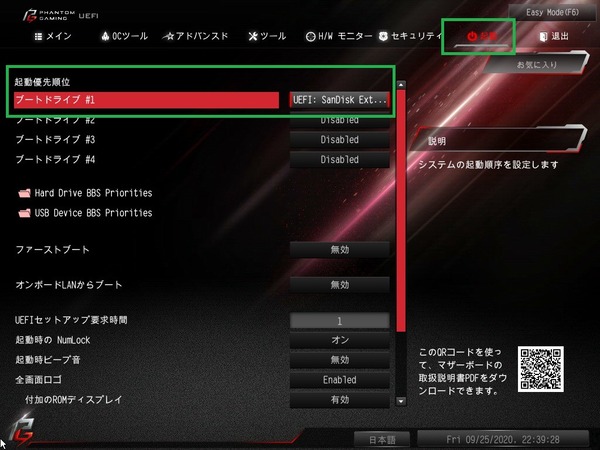

ブートとOSインストール周りについて紹介します。とはいってもASRock Z490 PG Velocitaのブート回りは下画像のように非常に簡潔にまとめられており初心者でも迷うことはないと思います。
ASRock Z490 PG Velocita_BIOS_8

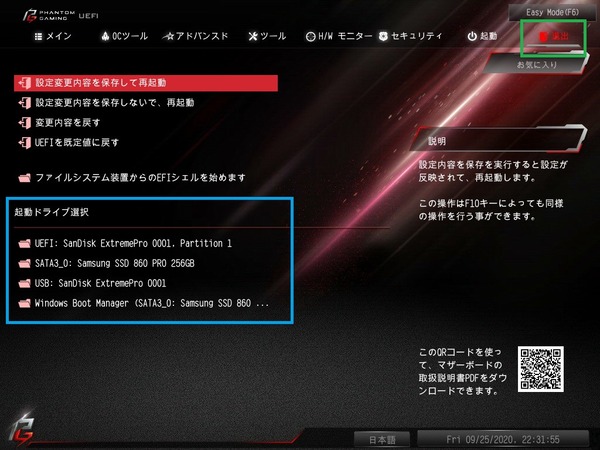

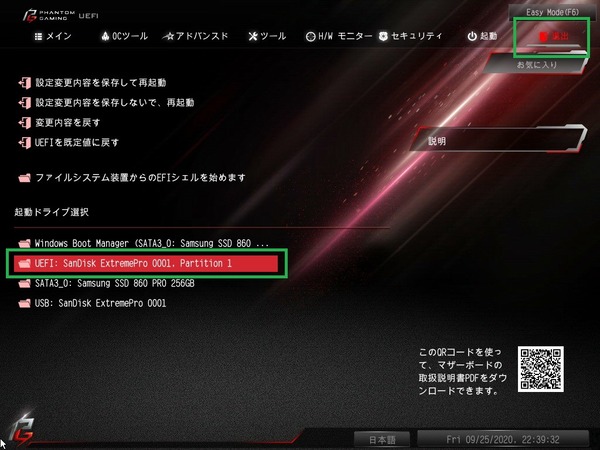

OSのインストールも「起動順序 #1」に「UEFI 〇〇」というOSインストールメディアを設定して保存&退出でOKです。出口(Exit)のメニューから「UEFI 〇〇」をブートオーバーライドで指定して起動しても同様にOSのインストールデバイスから起動可能です。
ASRock Z490 PG Velocita_BIOS_9
ASRock Z490 PG Velocita_BIOS_10
ちなみにWindows10の製品パッケージに付属するUSBメモリではUEFIで認識できないトラブルが発生することがあるようなのでそういうときはこちらの記事に従ってMS公式ツールを使用して適当なUSBメモリでOSインストールメディアを作成すると上手くいきます。


BIOSのアップデートやWindows OSのインストール方法を紹介したところで、ASRock Z490 PG VelocitaのBIOS機能で管理人が気になったものをいくつかチェックしていきます。
「ASRock Z490 PG Velocita」のファンコントロール機能について紹介します。
ASRock Z490 PG Velocitaのファンコントロール機能ではマザーボード上に設置されている各ファン端子について個別に設定が可能です。
ASRock Z490 PG Velocita_BIOS_Fan_1

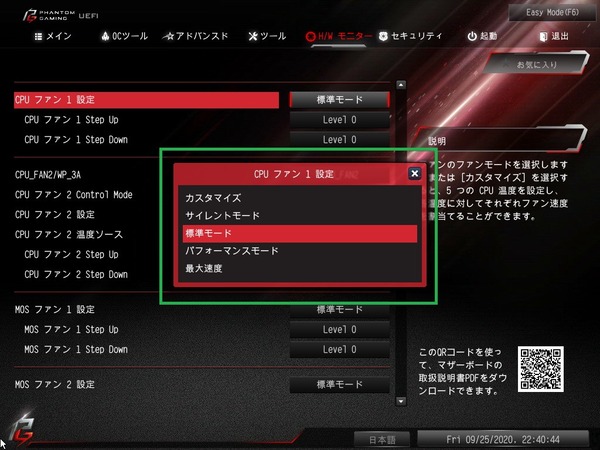

「標準/サイレント/パフォーマンス/最大速度」の4種類のプリセット設定に加えて、個別に温度・ファン速度の比例カーブを指定できる「カスタマイズ」の5つのモードを使用できます。
ASRock Z490 PG Velocita_BIOS_Fan_2

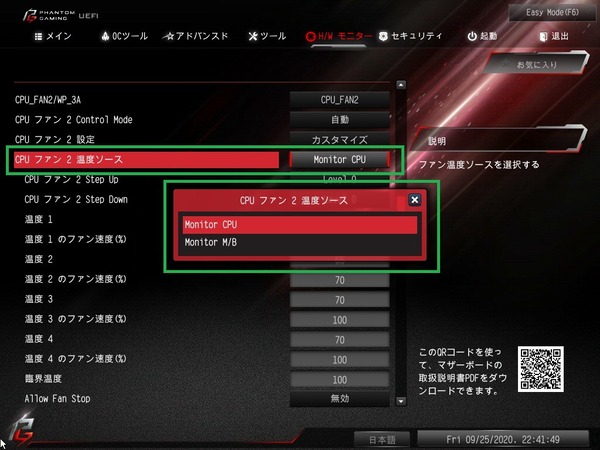

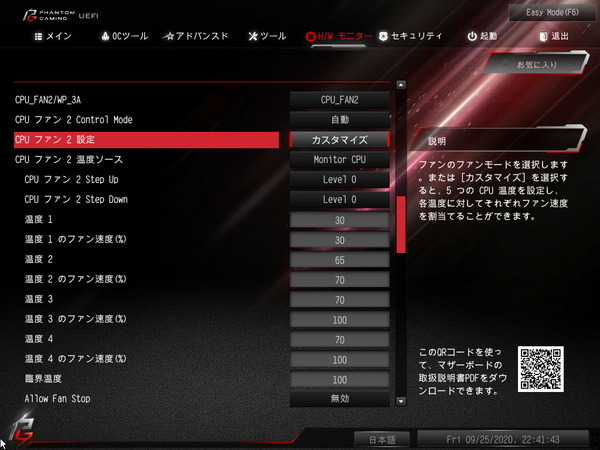

「カスタマイズ」モードでは比例カーブを決める温度とファン速度を4つ指定できます。CPUファンはCPUソースで固定ですが、ケースファン端子はソースとなるセンサーにCPU温度とマザーボード温度の2つから選択できます。外部温度センサーには非対応です。
ASRock Z490 PG Velocita_BIOS_Fan_3
ASRock Z490 PG Velocita_BIOS_Fan_4

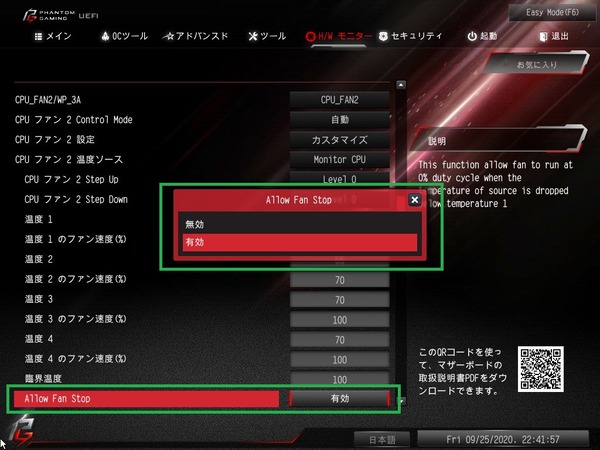

またカスタマイズモードでは、下限温度以下で冷却ファンを停止させる所謂セミファンレス機能を実現する「Allow Fan Stop」の設定が表示されます。
ASRock Z490 PG Velocita_BIOS_Fan_5

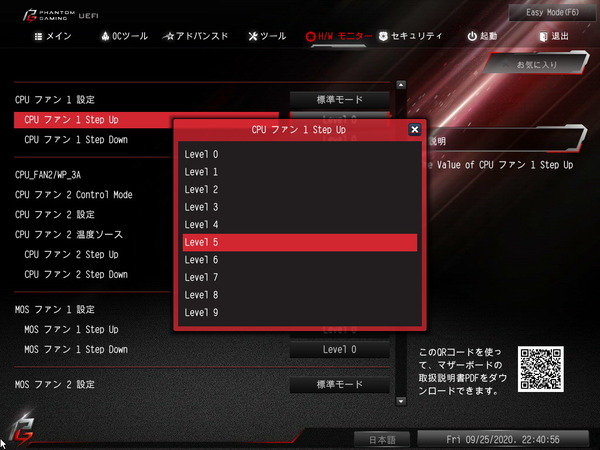

「ファン Step Up/Down」はソース温度の変化に対するファン速度変化の遅延について設定できます。CPU温度等の瞬間的な乱高下でファン速度が変化しないように調整することが可能です。
ASRock Z490 PG Velocita_BIOS_Fan_6

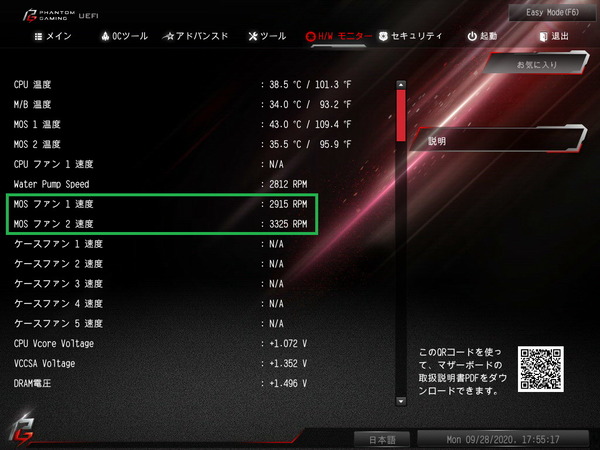

「ASRock Z490 PG Velocita」はVRM電源クーラーに冷却ファンが搭載されていますが、BIOSメニュー上では左側の1基が「MOS ファン1」、上側の2基が「MOS ファン2」として登録されています。いずれもVRM電源温度をソースとしてファン制御されます。
ASRock Z490 PG Velocita_BIOS_MOS-Fan_1

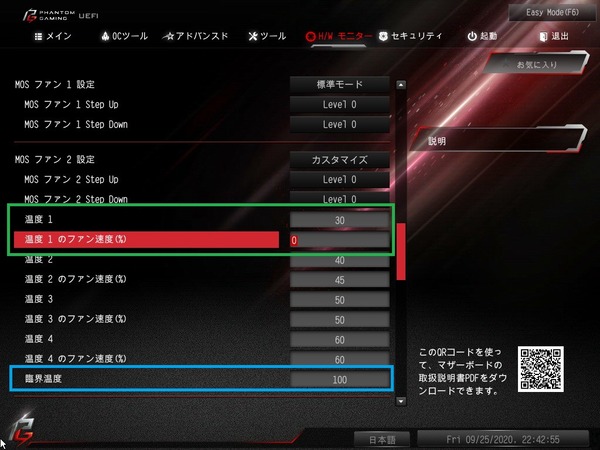

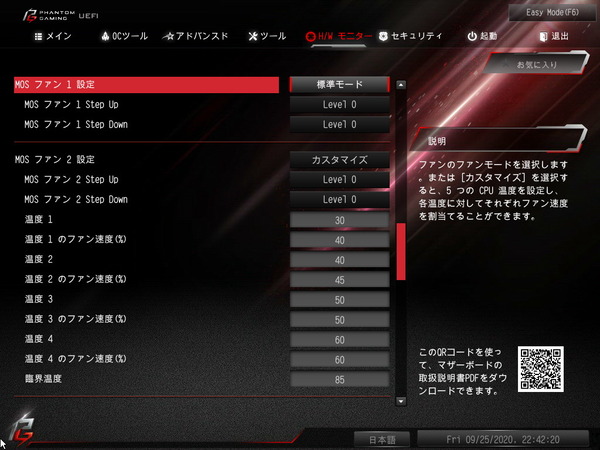

カスタマイズモードでは他のファン端子と同様に比例カーブを決める温度とファン速度を4つ指定できます。下限温度となる温度1に対するファン速度を0に設定すると、VRM電源温度が温度1以下の時にVRM電源冷却ファンは停止します。
また各種プリセットではVRM電源温度が80度を上回るとファン制御が外れて、VRM電源冷却ファンはフル回転になりますが、カスタマイズ設定ではVRM電源冷却ファンがフル回転になる臨界温度を最大100度まで引き上げて設定できます。
ASRock Z490 PG Velocita_BIOS_MOS-Fan_2

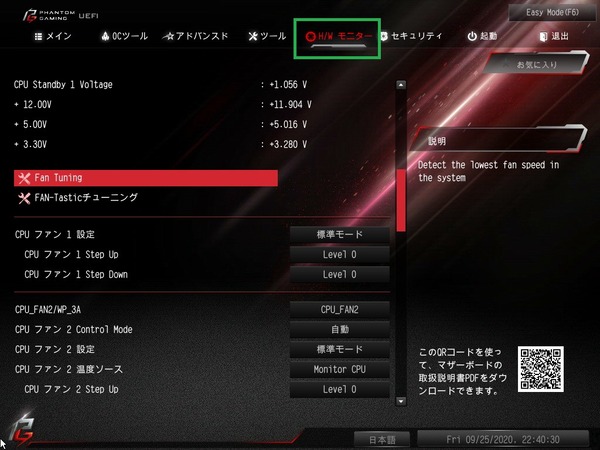

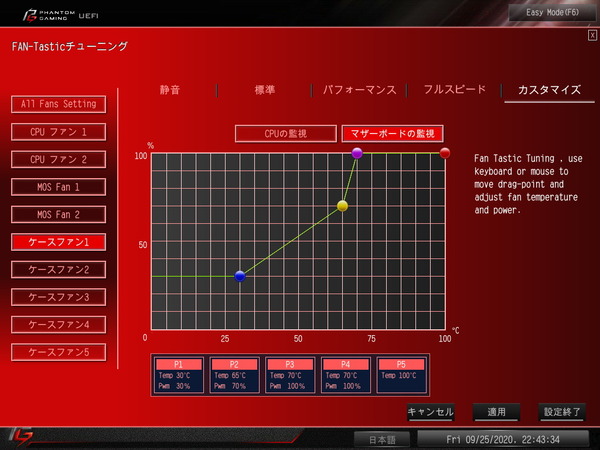

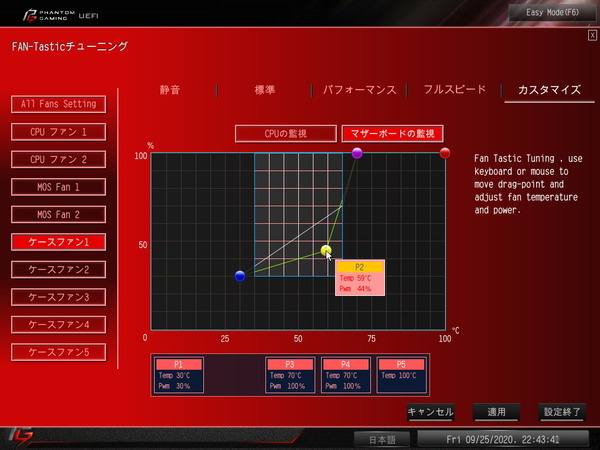

各種モニタリングとファン端子コントロールの間に「Fan Tuning」と「Fan-Tasticチューニング」という項目があります。「Fan Tuning」はワンクリックで自動で接続された冷却ファンの動作を最適化してくれる機能です。「Fan-Tasticチューニング」はグラフィカルUIによるファンコントールの設定機能になっています。
ASRock Z490 PG Velocita_BIOS_Fan_7
機能的には上で紹介したコンソールのファンコンと同じで、グラフィカルUIでわかりやすく設定できるよという機能になっています。直感的にわかりますし直打ちが苦手な人にはありがたい機能だと思います。マウス操作重視のUIですがキーボードからもカーソルキーでフルコントロール可能です。
ASRock Z490 PG Velocita_BIOS_Fan_8



イルミネーション操作機能「ASRock Polychlome RGB Sync」について

「ASRock Z490 PG Velocita」はマザーボード備え付けのLEDイルミネーションやRGB対応汎用4PIN/アドレッサブルRGB対応汎用3PINイルミネーション機器を操作可能なライティング制御機能「ASRock Polychlome RGB Sync」に対応しています。
ASRock Z490 PG Velocita review_04021_DxO

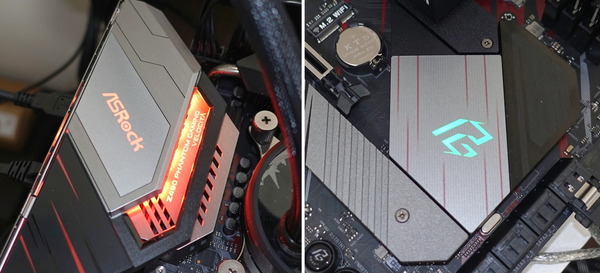

「ASRock Z490 PG Velocita」はリアI/OカバーとチップセットクーラーにアドレッサブルLEDイルミネーションが搭載されています。
ASRock Z490 PG Velocita review_04020_DxO-horz

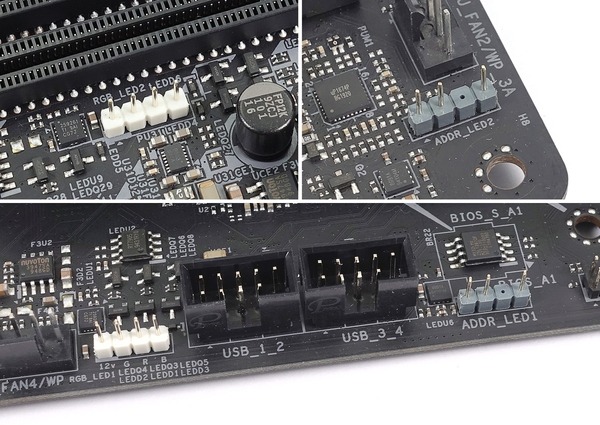

「ASRock Z490 PG Velocita」ではマザーボード備え付けのLEDイルミネーションに加えてライティング制御機能「ASRock Polychlome RGB Sync」による操作に対応したRGB対応汎用4PIN LEDヘッダーが2基設置されています。当サイトでもレビュー記事を掲載しているLEDテープ「SilverStone SST-LS02」やLEDファングリル「Phanteks Halos Lux RGB Fan Frames」などが接続可能です。
ASRock Z490 PG Velocita review_03424_DxO-horz-vert
またアドレッサブルLED機器を接続可能なARGB対応VD-G型3PIN LEDヘッダーも2基実装されています。「ASRock Z490 PG Velocita」で使用可能なアドレッサブルLEDテープとしては国内で発売済みの「BitFenix Alchemy 3.0 Addressable RGB LED Strip」や「ASUS ROG ADDRESSABLE LED STRIP-60CM」や「AINEX アドレサブルLEDストリップライト」が動作することが確認できています。
ASRock Z490 PG Velocita review_00130_DxO

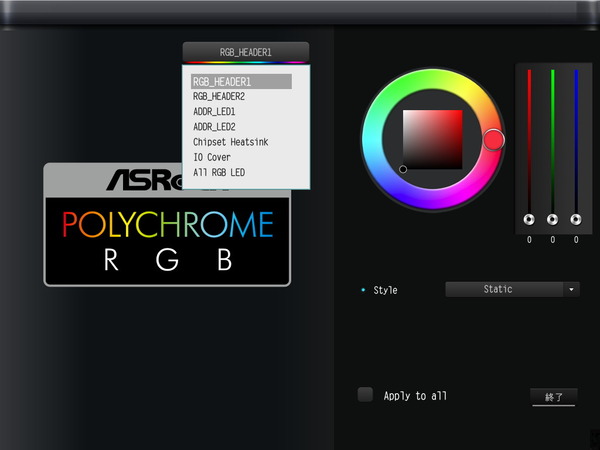

「ASRock Polychlome RGB Sync」は製品サポートページで配布されている専用アプリを使用することで他社のLEDイルミネーション操作同様に発光カラーや発光パターンを設定できます。
「Static」「Breathing」「Strobe」「Cycling」「Random」「Music」「Wave」などのRGB発光パターン、「Spring」「Meteor」「Stack」「Cram」「Scan」「Neon」「Water」「Rainbow」などのアドレッサブルRGB発光パターンが選択できます。「Static」「Breathing」「Strobe」など特定の発光カラーを指定する発光パターンでは、リング型RGBカラーパレットやRGBスライダーを使用して発光カラーを自由に設定できます。
ASRock Polychlome RGB Sync

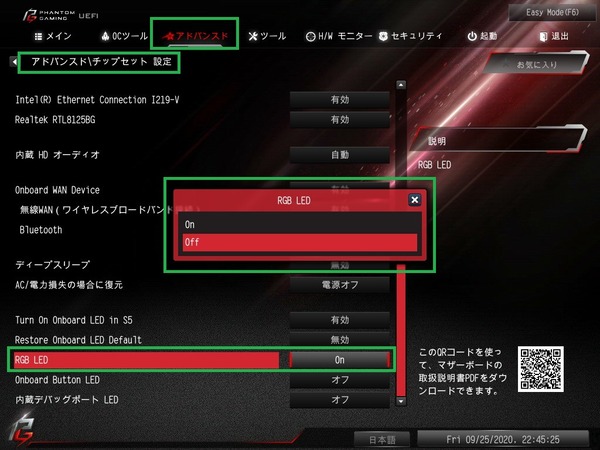

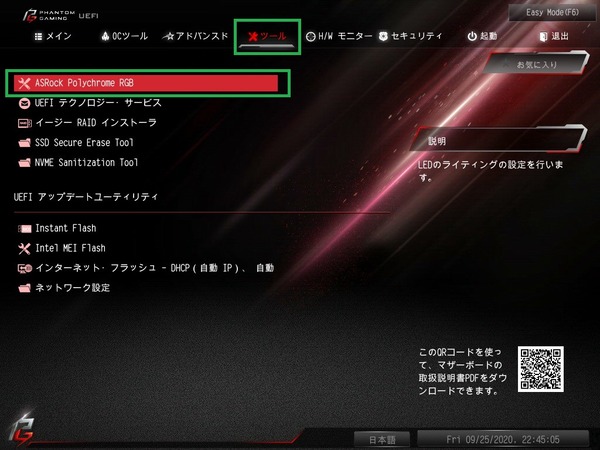

「ASRock Z490 PG Velocita」ではBIOS上からもグラフィカルUIで簡易的にLEDイルミネーションのライティング制御が可能です。LEDイルミネーションを光らせたくない場合は、詳細設定タブのチップセット設定で、RGB LEDをオフにすると完全に消灯できます。
ASRock Z490 PG Velocita_BIOS_LED_1
ASRock Z490 PG Velocita_BIOS_LED_2
ASRock Z490 PG Velocita_BIOS_LED_3



ASRock Z490 PG VelocitaのOC設定について

ASRock Z490 PG Velocitaを使用した場合のオーバークロックの方法を紹介します。
なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成(CPU、マザーボード、メモリ、システムストレージ、グラフィックボード)以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。

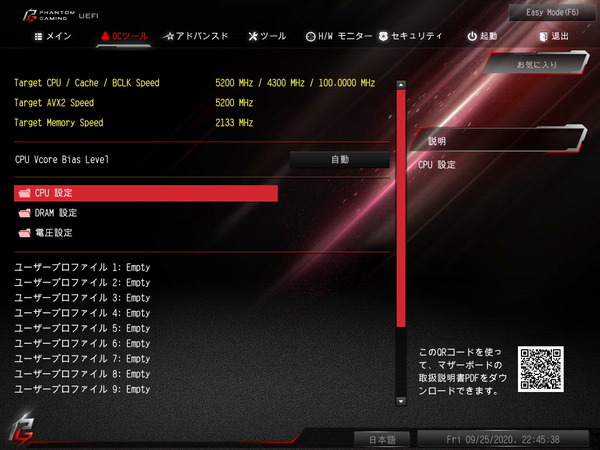

ASRock Z490 PG VelocitaなどASRock製Z490マザーボードのオーバークロック設定はOCツールというトップメニューの項目にまとめられ、下位グループとして「CPU設定」「DRAM設定」「電圧設定」の3種類が用意されています。
ASRock Z490 PG Velocita_BIOS_OC_1

CPUコアクロック(コア倍率)の変更について説明します。
コアクロックはコア数に対して各コアに最大動作クロック(BCLKに対する倍率)を指定できます。「コア0:コア1:コア2:コア3」を倍率として、例えば「45:43:43:42」のようにバラバラに指定した場合、4つのコアのうち1つに負荷が掛かる場合は4コアのうち1つが45倍動作、2つと3つの場合は43、4つの場合は42となります。

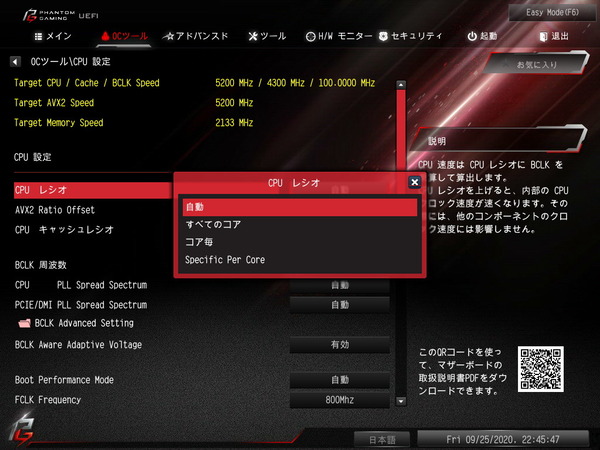

ASRock Z490 PG VelocitaではCPUクロック動作倍率の設定モードとして、マザーボードのお任せとなる「自動(Auto)」、全コアの倍率を同じに設定する「すべてのコア(Sync All Cores)」、負荷のかかっているコア数によって最大動作倍率を設定する「コア毎(Per Core)」、CPUコア1つ1つに個別に最大動作倍率を指定する「Specific Per Core」の4つのモードが存在します。
ASRock Z490 PG Velocita_BIOS_OC_2

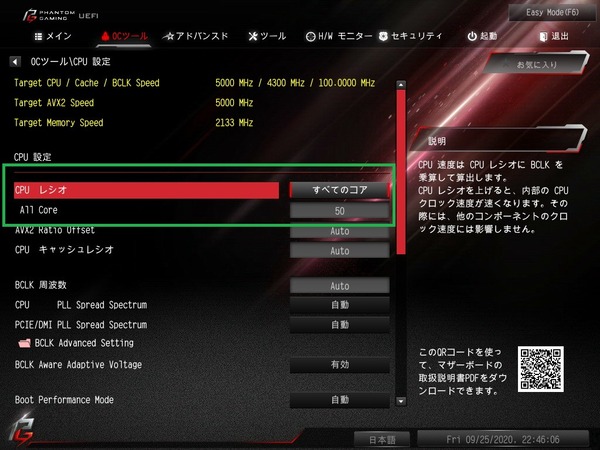

ユーザーがCPUのOCを行う場合は通常、全コアの最大倍率を一致させると思いますが、同マザーボードの場合は「すべてのコア(Sync All Cores)」を選択して、「All Core: 50」と設定することでデフォルトのBCLK(ベースクロック)が100MHzなのでその50倍の5.0GHzで動作します。
ASRock Z490 PG Velocita_BIOS_OC_3

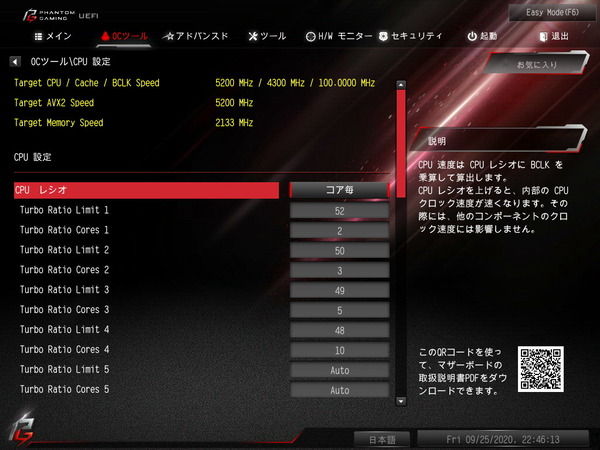

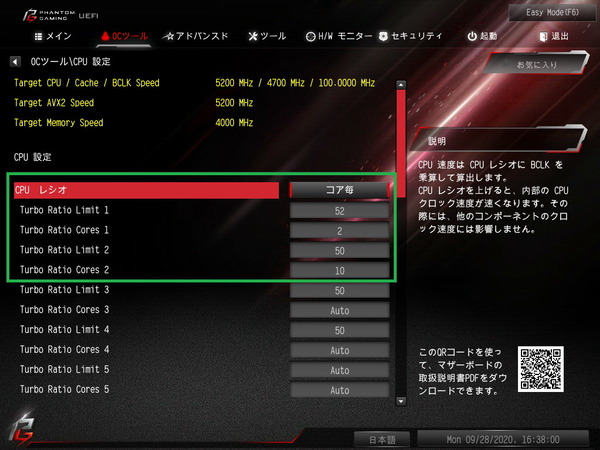

「コア毎(Per Core)」モードでは負荷がかかっているコア数に対して最大動作倍率を設定可能です。
ASRock Z490 PG Velocita_BIOS_OC_4
「Specific Per Core」モードでは各コアに対して個別に指定して最大動作倍率を設定できます。
ASRock Z490 PG Velocita_BIOS_OC_5

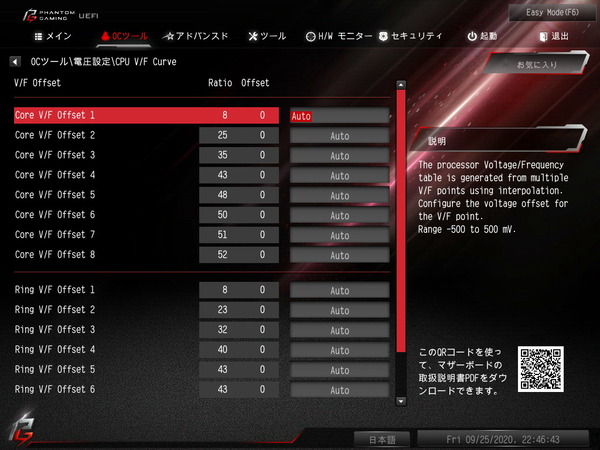

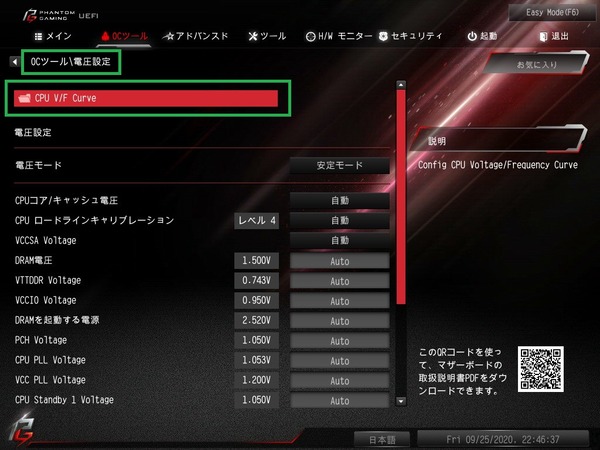

Intel第10世代CPUは、従来ではオフセットやアダプティブのような大雑把な調整しか不可能だったV/Fカーブ(動作周波数と動作電圧の関係)を細かく調整できるようになっています。ASRock Z490 PG Velocitaでは電圧設定の項目の中に「V/F Point Offset」の名前で同設定が配置されています。
ASRock Z490 PG Velocita_BIOS_OC_6

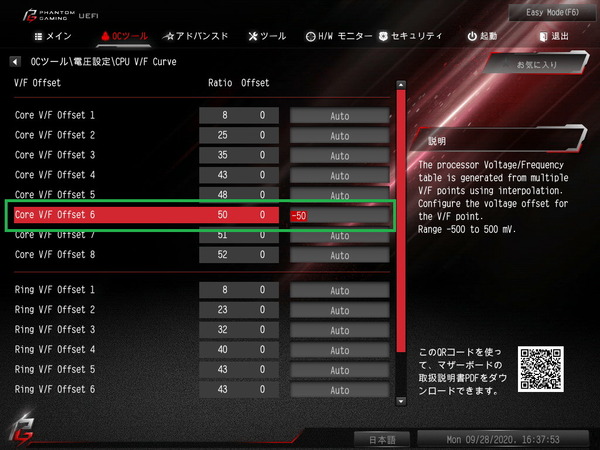

現時点では既定の8点の周波数に対して設定されたCPU個体毎のストック電圧に対して、+/-のオフセット電圧を設定できます。設定可能なポイントはCPU毎に異なりますが、Core i9 10850Kの場合は800MHz、2500MHz、3500MHz、4300MHz、4800MHz、5000MHz、5100MHz、5200MHzに対してmV単位でコア電圧オフセット値を指定できます。
ASRock Z490 PG Velocita_BIOS_OC_7

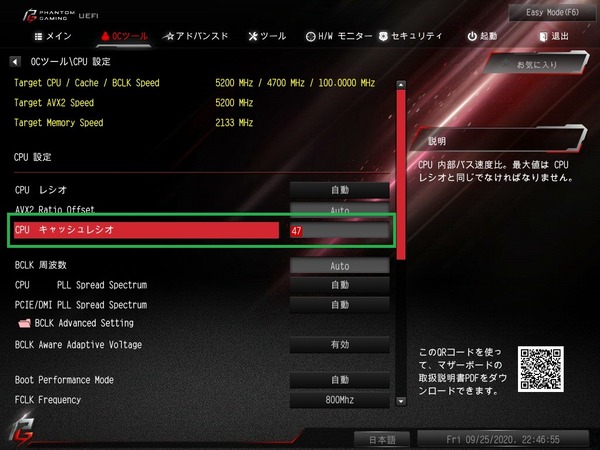

キャッシュ動作倍率は「CPUキャッシュレシオ(CPU Cache Ratio)」から変更可能です。CPUコアクロック同様にベースクロックに対する動作倍率でキャッシュの動作周波数を設定できます。
ASRock Z490 PG Velocita_BIOS_OC_8

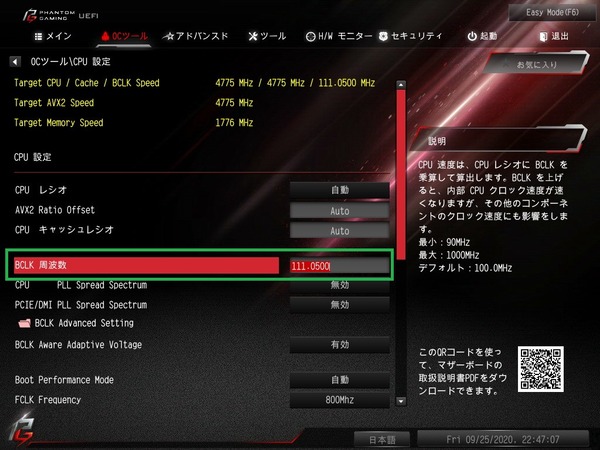

ASRock Z490 PG Velocitaは外部ベースクロックジェネレータ「Hyper BCLK Engine III」が搭載されており、ベースクロック(BCLK)を90MHz~1000MHzの範囲内で変更可能です。
ASRock Z490 PG Velocita_BIOS_OC_9

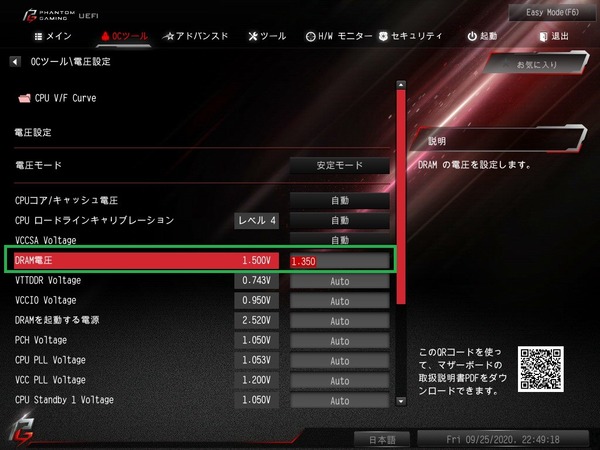

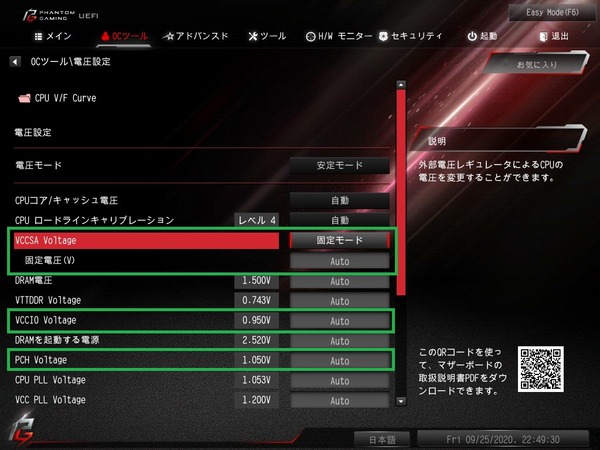

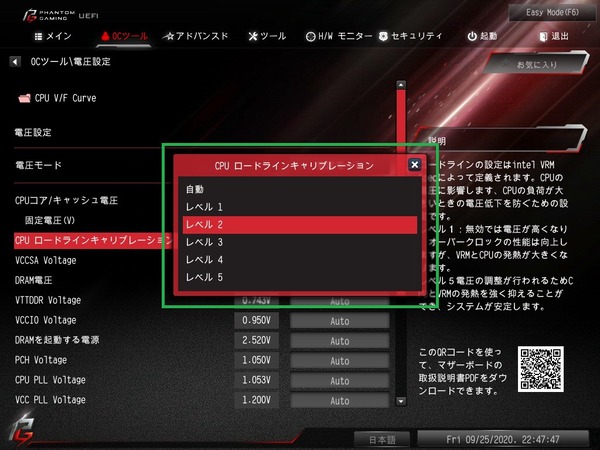

続いてコア電圧の調整を行います。

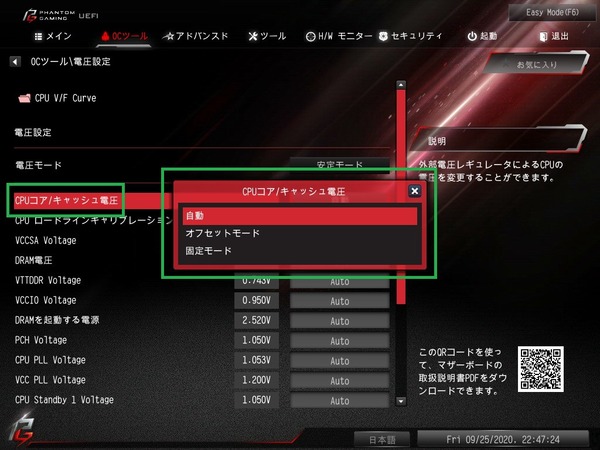

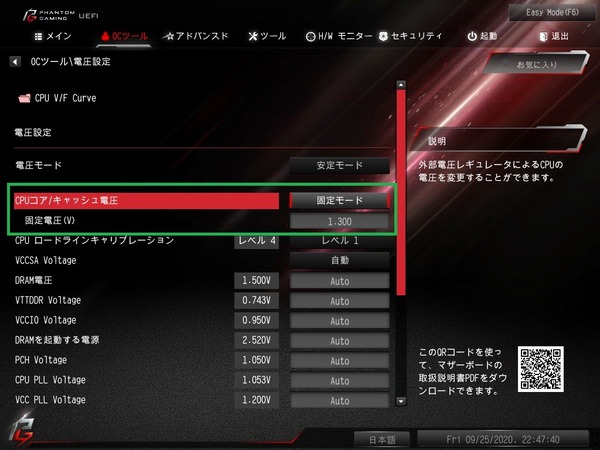

Intel第10世代CPUではCPUコアとキャッシュへの電圧は共通なので、CPUコアクロックやキャッシュクロックのOCに関連する電圧設定としては、ASRock Z490 PG Velocitaでは「CPUコア/キャッシュ電圧(CPU Core/Cache Voltage)」の項目を変更します。
ASRock Z490 PG VelocitaではCPUコア電圧の設定モードとして、自動設定の「自動(Auto)」、CPUに設定された比例値にオフセットかける「オフセット」モード、マニュアルの設定値に固定する「固定」モード、の3種類が使用できます。
ASRock Z490 PG Velocita_BIOS_OC_10
ASRock Z490 PG VelocitaでCPUコア/キャッシュクロックのOCを行う場合、CPUコア電圧の設定については設定が簡単で安定しやすいので固定値を指定する固定モードがおすすめです。10コア20スレッドのCore i9 10900KやCore i9 10850KをOCする場合、CPUコア電圧の目安としては最大で1.300~1.350V程度が上限になると思います。
ASRock Z490 PG Velocita_BIOS_OC_11
CPUコア電圧モードについて簡単に説明すると、オフセットモードやアダプティブモードはCPU負荷に比例して電圧が設定されており、低負荷時は電圧が下がるので省電力に優れるのですが、OCをする場合はマザーボードによって挙動に差があり安定する設定を見極めるのが難しいので、個人的にはオフセットやアダプティブは定格向け、OCには固定値適用の固定モードを推奨しています。
仮にOCでオフセットやアダプティブを使う場合も最初はコアクロックに対して安定する電圧を見極める必要があるので、まずは固定モードを使用します。
ちなみにマザーボードにより対応しているモードは異なりますが、CPUのオーバークロックに付随するコア電圧のモードの概略図は次のようになっています。
vc

またコアクロックを高く設定する時に追加で変更するといい項目として「ロードラインキャリブレーション」があります。ロードラインキャリブレーションはCPU負荷時の電圧降下を補正してOCを安定させる機能です。「ASRock Z490 PG Velocita」では補正の強度として自動およびレベル1~レベル5の6段階が用意されており、レベル1が補正最大で、レベルの添え字が小さいほど電圧降下の補正は強くなりOCは安定しやすくなりますが発熱も大きくなります。レベル2かレベル3あたりから最初に使っておいて、ストレステストのCPU温度をチェックしながら補正を調整していくのがおすすめです。
ASRock Z490 PG Velocita_BIOS_OC_12

またCPU設定の下の方には「短時間電力制限」「長時間電力制限」という2つの電力制限機能があり、電力制限がかかる閾値(単位はW)と電力制限がかかるまでの時間を設定できます。電力制限がかかるとその指定電力内に収まるようにコアクロックに制限がかかります。
デフォルトの状態では「Auto」になっていますが、ASRock Z490 PG Velocitaでは手動OCを行う場合、パワーリミットが掛からないように勝手に設定してくれるので放置でも問題ありません。基本的に一定消費電力以内に収めるための省電力機能(+若干のシステム保護機能)と考えてください。
ASRock Z490 PG Velocita_BIOS_OC_13

メモリのオーバークロックについても簡単に紹介しておきます。
メモリの性能について簡単に言うと「動作クロックが高く」「タイミングが小さい」ほど性能は高くなります。そのためメモリOCを手動で行う手順を簡単にすると「電圧を上げて動作可能なクロックを探し」、「そのクロックにおいて正常に動作する最小のタイミングを探る」という2つの手順を繰り返すことになります。
一方でXMPによるメモリOCは上の手順によるOCをメーカー側がすでに行い動作確認をしているので、メーカーが動作確認を行ったOCプロファイルを適用するだけで簡単にメモリをオーバークロックできます。

メモリOCではPOSTすらクリアできずBIOSに到達できないことも少なくありませんが、ASRock Z490 PG Velocitaでは正常にPOSTできないメモリOC設定でエラーが出た場合は数回再起動した後、自動で2133MHzや2400MHzなど定格となるSPDプロファイルの緩い設定で再起動してくれるのでメモリOCを安心して行えます。

ASRock Z490 PG Velocitaではから「XMP設定の読み込み」からXMPモードを選択することでOCメモリに収録されたXMPプロファイルによるメモリのオーバークロックが可能です。
ASRock Z490 PG Velocita_BIOS_OC_14
「XMP設定の読み込み」の設定値が自動(Auto)になっている場合は、使用するメモリにSPD情報として収録されている動作クロック2133~2666MHzなどのメモリ周波数およびタイミングによる定格動作となります。
手動でメモリ周波数を設定する場合は「DRAM周波数(DRAM Frequency)」の項目でプルダウンメニューから最大8400MHzまでの動作クロック(倍率)設定が可能です。
メモリ周波数もBCLKに対する倍率で動作周波数が決まっているので、BCLKを標準値の100MHzから120MHzに上げると、44倍設定時の動作周波数は4000MHzから5280MHzに上がります。
ASRock Z490 PG Velocita_BIOS_OC_15

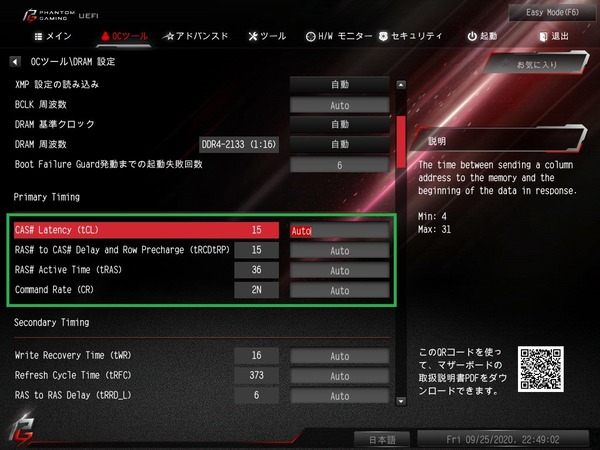

メモリタイミングの個別打ち込み設定も可能です。メモリタイミングを手動で設定する場合は基本的には「CAS Latency (tCL)」、「RAS to CAS / RAS Precharge (tRCD / tRP)」、「RAS Active Time (tRAS)」の主要な3タイミングと、加えて「Refresh Cycle Time (tRFC)」と「Command Rate:1 or 2」の5つ以外はAutoのままでいいと思います。
ASRock Z490 PG Velocita_BIOS_OC_16
DDR4メモリについては3000MHz以上にOCする場合は1.300~1.350V、3800MHz以上にOCする場合は1.370~1.400Vに上げる必要があります。メモリをOCする場合は最初から1.350V以上にDRAM電圧を盛っておくのがおすすめです。
ASRock Z490 PG Velocita_BIOS_OC_17
数世代前の過去のIntel CPUではメモリ周波数を3200MHz以上にOCする場合は「VCCSA(CPU SA Voltage)」を盛るとメモリOCが安定したのですが、Intel第10世代CPU環境における「VCCSA」の影響は今のところよくわかりません。Auto設定で安定しない場合は昇圧を試してみても良いかもしれません。
また今のところZ490環境では現象を確認できていませんでしたが、メモリのオーバークロックでPCIE拡張カードの検出不可やオンボードUSB端子同士の干渉などが発生する場合は「電圧設定」にある「VCCIO(CPU VCCIO Voltage)」や「チップセット電圧(PCH Core Voltage)」を盛ると安定するかもしれません。
ASRock Z490 PG Velocita_BIOS_OC_18



ASRock Z490 PG Velocitaの動作検証・OC耐性

BIOS周りの管理人的に気になるところの紹介はこのあたりにしてASRock Z490 PG Velocitaを使用した検証機で具体的に動作検証とOC耐性をチェックしていきます。

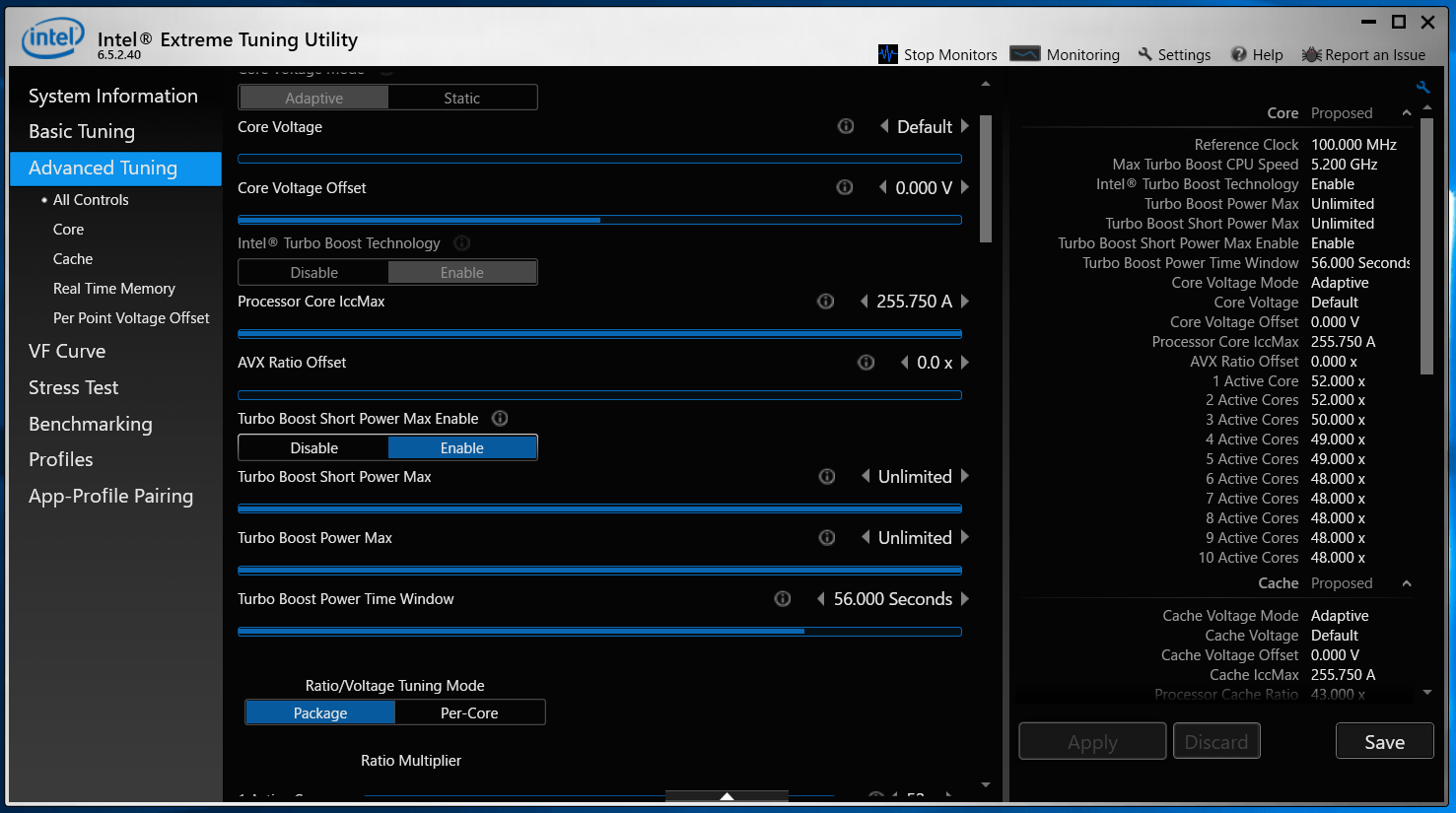

「ASRock Z490 PG Velocita」にCore i9 10900KやCore i9 10850Kを組み込んだ場合のBIOS標準設定における動作についてですが、Intel Extreme Tuning Utilityから確認したところ、2コアまでは53倍/52倍、全10コアで49倍/48倍の動作倍率になっており、CPUコア動作倍率は仕様値通りです。しかしながら電力制限については無効化されていたので、BIOS標準設定ではCore i9 10900KやCore i9 10850Kは全コア4.9GHz/4.8GHz、CPU消費電力200Wオーバーで動作します。
ASRock Z490 PG Velocita_Core i9_PowerLimt_Default

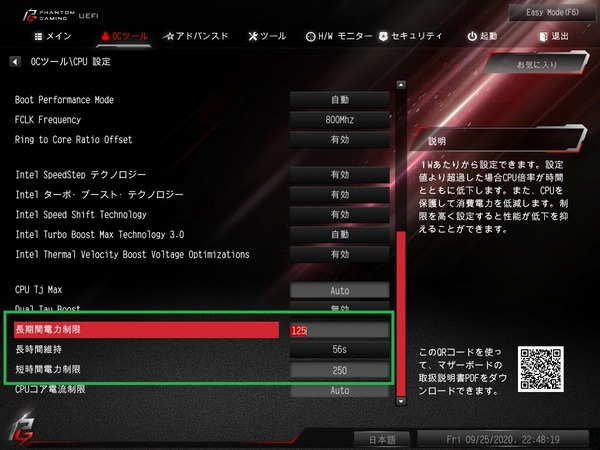

TDPに対して全コア最大動作倍率が高く設定されているCPUに電力制限を適用してIntelの公式仕様通りに使用したい場合、例えばCore i9 10900KやCore i9 10850Kでは長期間電力制限を125W、短期間電力制限時間を58sに設定してください。
ASRock Z490 PG Velocita_BIOS_OC_13


続いてASRock Z490 PG Velocitaを使用した場合のCPUとメモリのオーバークロック耐性をチェックしてみました。
なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成(CPU、マザーボード、メモリ、システムストレージ、グラフィックボード)以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。


Core i9 10850KのOC設定について、今回は簡単に行えるカジュアルOC設定として、By Core Usageを使用した設定を適用しました。
Core i9 10850KのBy Core Usage倍率は標準でコア数1~10に対して順番に[52, 52, 50, 49, 49, 48, 48, 48, 48, 48]となっているので、3コアから10コア負荷時の倍率を50に引き上げています。あとキャッシュ動作倍率も47に引き上げました。
ASRock Z490 PG Velocita_10850K_OC_BIOS_1
標準のV-Fカーブは余裕を持って電圧が高めに設定されており、このまま全コア5.0GHzで動作させると発熱がかなり大きくなるので、さらにIntel第10世代Core-Sで解禁されたV-Fカーブ設定を利用してオフセットでコア電圧を降圧しました。
設定方法は単純、動作倍率50のポイントの電圧オフセットを「-〇〇」と設定します。「ASRock Z490 PG Velocita」の場合はmV単位なので、”-50”と設定すると5.0GHz動作時に50mV(0.050V)低い電圧で動作します。今回は-50mVとしていますが、動画エンコードなど各自でストレステストを行って落ちない範囲で電圧を下げればOKです。
ASRock Z490 PG Velocita_10850K_OC_BIOS_2
またメモリのOC設定はG.Skill Ripjaws V F4-4000C15Q-32GVKのOCプロファイルを適用し、「メモリ周波数:4000MHz」「メモリ電圧:1.500V」「メモリタイミング:15-16-16-36-CR2」としています。
ASRock Z490 PG Velocita(BIOS:1.50)では単純にXMPプロファイルを適用するだけだと後述のメモリストレステストでエラーが出たので、加えて、XMPプロファイル適用設定の下にある「XMP Optimization(XMP最適化)」も有効にしています。
ASRock Z490 PG Velocita_10850K_OC_BIOS_3


上の設定を適用したところ問題なくOSを起動させることができました。

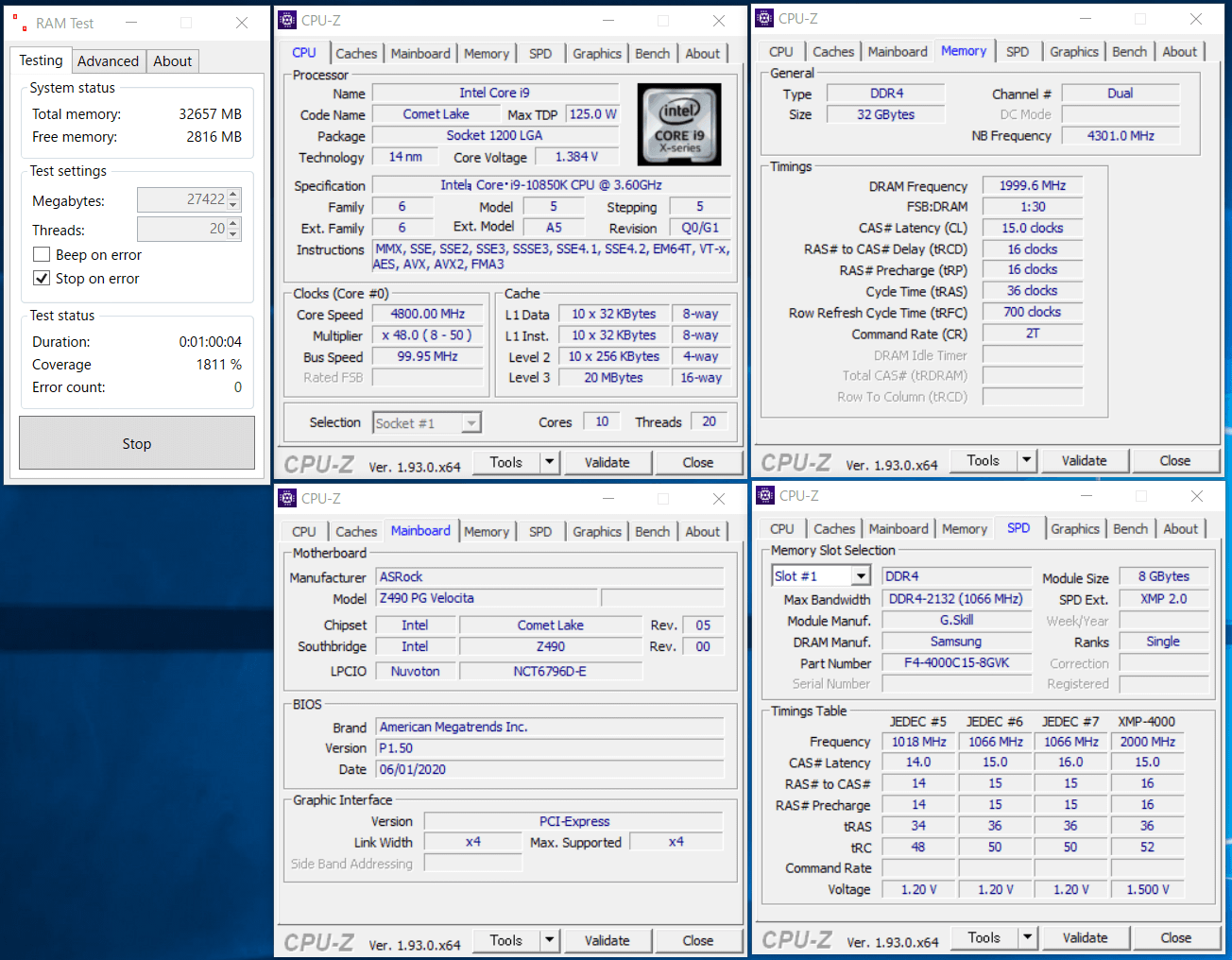

ASRock Z490 PG Velocitaの環境(BIOS:1.50)においてメモリのオーバークロックを行ったところ、G.Skill Ripjaws V F4-4000C15Q-32GVKのOCプロファイルによる、メモリ周波数を4000MHz、メモリタイミング:15-16-16-36-CR2の超低レイテンシで安定動作を確認できました。「ASRock Z490 PG Velocita」はセカンド・サードタイミングのオートフィルの精度が非常に優秀です。
また同メモリキットを使用してBIOSから『メモリ周波数4000MHz、メモリタイミング16-16-16-36-CR2、メモリ電圧1.450V』のようにメモリ周波数と主要タイミングのみのカジュアル設定で4000MHz/CL16のOCを適用したところ、こちらも無事に安定動作を確認できました。
ASRock Z490 PG Velocita_Mem-OC_4000MHz-CL15_MXP

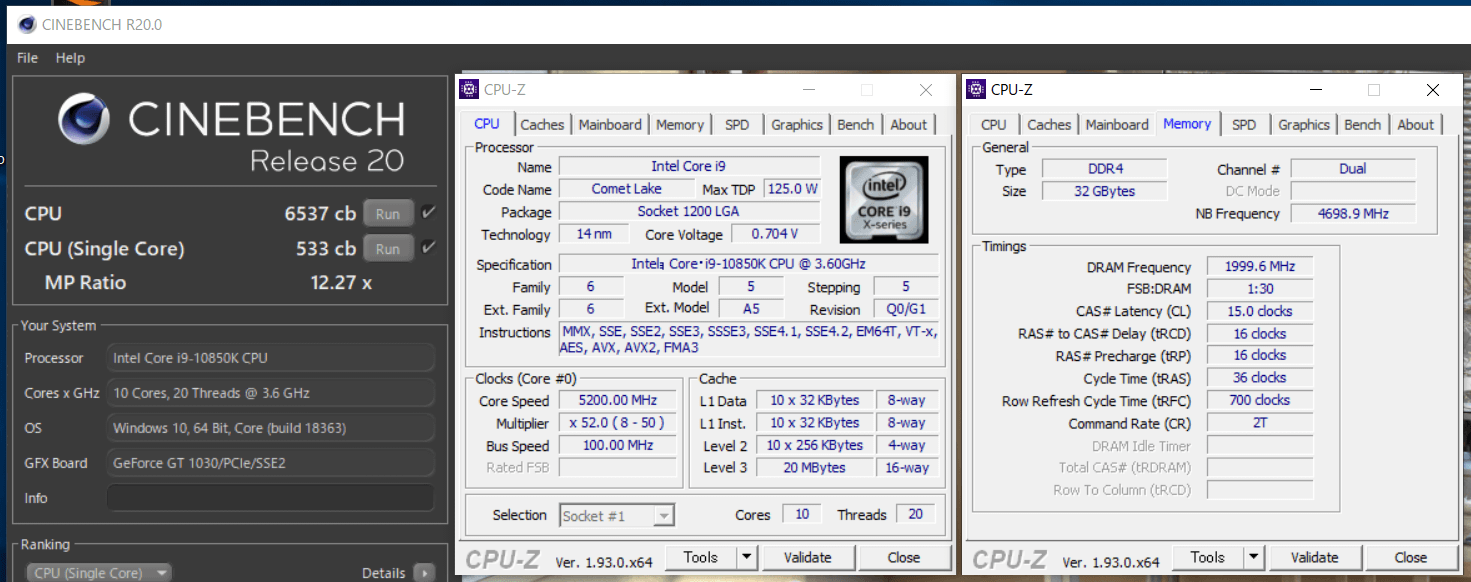

10コア20スレッド「Intel i9 10850K」の全コア5.0GHz/キャッシュ4.7GHz、メモリ周波数4000MHz、メモリタイミング15-16-16-36-CR2でCinebench R20も問題なくクリアできました。
今回はBy Core Usage設定で全コア動作倍率を50に引き上げているので、単コア負荷時は5.2GHz動作のままとなっており、シングルスレッド性能は据え置きでマルチスレッド性能が高速化しています。
ASRock Z490 PG Velocita_OC-test_Core i9 10850K_CinebenchR20

続いてこのOC設定を使用してストレステストを実行しました。
検証方法については、FF14ベンチマークの動画(再生時間7分、4K解像度、60FPS、容量5.7GB)をソースとしてAviutl+x264を使ってエンコードを行いました。Core i9 10850Kは10コア20スレッドのCPUなので、同じ動画のエンコードを2つ並列して実行し、30分程度負荷をかけ続けます。ストレステスト中のファン回転数は一定値に固定しています。
注:CPUのストレステストについてはOCCTなど専用負荷ソフトを使用する検証が多いですが、当サイトではPCゲームや動画のエンコードなど一般的なユースで安定動作すればOKとういう観点から管理人の経験的に上の検証方法をストレステストとして採用しています。
Core i9 10900K-OC_Stress-Test

ストレステスト中のCPU温度とCPU使用率のログは次のようになりました。マザーボードにASRock Z490 PG Velocitaを使用することでCore i9 10850Kを全コア同時5.0GHz、キャッシュ4.7GHz、メモリ4000MHzにOCしてストレステストをクリアできました。CPUクーラーのファン回転数は1200RPMで固定しています。
ASRock Z490 Taichi_OC-test_stress

スマホで使用できるサーモグラフィカメラ「FLIR ONE Pro」(レビュー)を使用してASRock Z490 PG VelocitaのVRM電源温度をチェックしてみました。
最初からCore i9 10850Kを上記のBIOS設定でOCした時の負荷テスト中の温度をチェックしていきます。ASRock Z490 PG Velocita環境でCore i9 10850Kを全コア5.0GHz(コア電圧1.300~1.350V程度)までOC、かつメモリも4000MHzにOCするとシステム全体(ほぼCPU)の消費電力が330Wに達します。

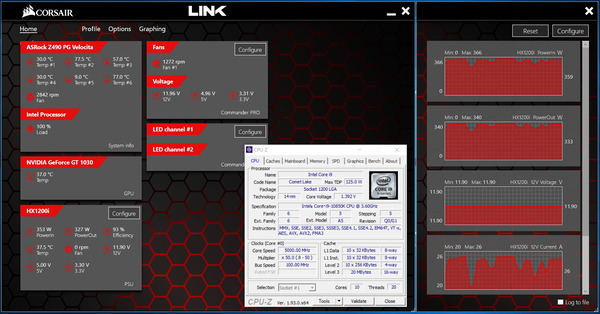

Core i9 10850Kを全コア5.2GHzにOCするとEPS電源経由の消費電力は300W近くに達し、エンスージアスト向けCore-Xもかくや、というくらい非常に大きいCPU消費電力が発生します。
ASRock Z490 PG Velocita_OC-test_10850K_power
そんなCPU消費電力300W級のVRM電源負荷に対して、「ASRock Z490 PG Velocita」は50A対応Dr. MOSで構成される超堅牢な13フェーズVRM電源回路と、3基のアクティブ冷却ファンを内蔵するヒートパイプで連結されたVRM電源クーラーのみで、VRM電源温度はソフトウェアモニタリングで70度以下、サーモグラフィーのホットスポットでも80度未満に収めることができました。
「ASRock Z490 PG Velocita」であれば、市販CPUクーラーで最高性能な360サイズ簡易水冷はもちろん、DIY水冷も含めて、Core i9 10850KやCore i9 10900Kの常用OCに標準装備のみで十分に対応が可能です。

ASRock Z490 PG Velocita_10850K_OC_MOSFAN-Default (2)

「ASRock Z490 PG Velocita」はVRM電源クーラーに標準で3基の冷却ファンを搭載しているので、これの冷却性能やファンノイズについて解説していきます。
ASRock Z490_triple-VRM-Cooler-Fan

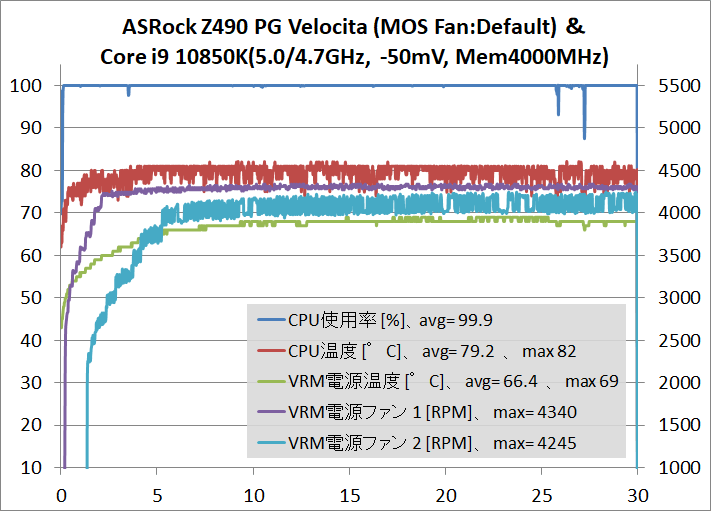

上に掲載した負荷テスト中の温度グラフに併記していますが、アイドル時などVRM電源温度が十分に低い時、標準設定ではセミファンレス機能が働くため、左側VRM電源冷却ファン(MOS Fan 1)と上側VRM電源冷却ファン(MOS Fan 2)はいずれも停止しています。

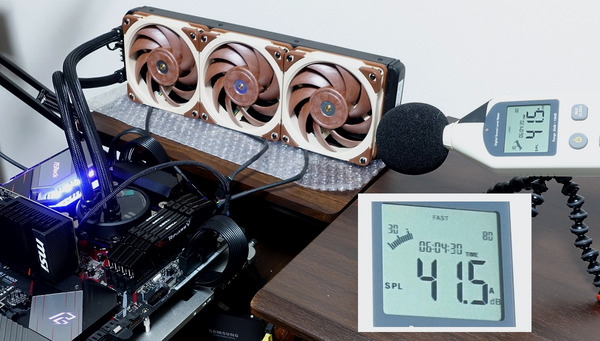

一方でストレステスト中はVRM電源温度の上昇に合わせてVRM電源冷却ファンの速度も上昇していき、BIOS標準設定では左側VRM電源冷却ファンが4200RPM前後、上側VRM電源冷却ファンが4200RPM前後に達します。特に前者のファンノイズが非常に大きいためノイズレベルは41dB前後に達します。ファン回転数が高いこともあって周波数的にかなり耳障りなファンノイズが発生ます。
300Wクラスの負荷に対してVRM電源温度が80度未満に収まるとはいえ、標準設定におけるVRM電源冷却ファンの煩さはデメリットの方が大きく感じました。
ASRock Z490 PG Velocita review_04041

そこでBIOSからVRM電源ファンのファン速度を手動設定で固定しました。左側VRM電源冷却ファンが3000RPM前後(デューティ比32)、上側VRM電源冷却ファンが3300RPM前後(デューティ比40)に設定しています。
今回の検証では簡単にVRM電源温度が90度以下であれば、この回転数で固定されるように設定しましたが、一般にはVRM電源温度80度で左側VRM電源冷却ファンが3200RPM未満、上側VRM電源冷却ファンが3800RPM未満になるように、それ以下でお好みのファンカーブを設定すると冷却性能と静音性が両立出来て良いと思います。もちろん標準設定のようにVRM電源温度が十分低い状態でファンを停止させるのもオススメです。
ASRock Z490 PG Velocita_10850K_OC_BIOS_MOSFAN_manual
左側VRM電源冷却ファンが3000RPM前後、上側VRM電源冷却ファンが3300RPM前後にファン速度を固定するとノイズレベルは32dB前後になるので、PCケースに入れてしまえばまず聞こえません。
ASRock Z490 PG Velocita review_04044

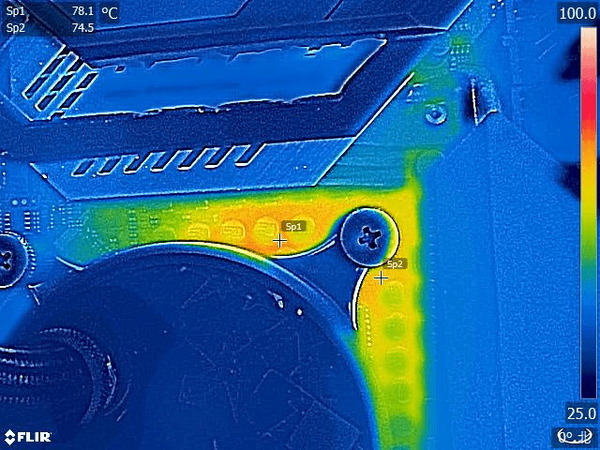

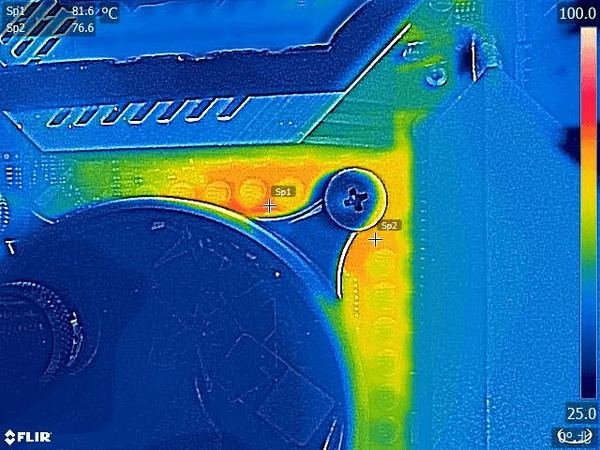

VRM電源冷却ファンのファン速度を手動設定で下げると、肝心のVRM電源温度がどうなるのか、同様の負荷テストで検証してみました。結果は下のサーモグラフィーの通り、ファン速度を落としてもVRM電源のホットスポットは80度前後に収まっています。ソフトウェアモニタリング上でも数度しか違いがありません。
VRM電源冷却ファンを標準設定で高速回転させると80度未満に収まるので、それに比べると温度は上昇していますが、ノイズレベル32dB前後のという静音性との兼ね合いを考えれば極めて優秀な冷え具合だと思います。
ASRock Z490 PG Velocita_10850K_OC_MOSFAN-manual (2)

「ASRock Z490 PG Velocita」では標準設定のままVRM電源に大きな負荷がかかるとVRM電源冷却ファンが非常に煩くなりますが、ファン速度を落としても十分な冷却性能は得られるはずなので、是非、BIOSから手動設定で調整してみてください。
ASRock Z490 PG Velocita_BIOS_MOS-Fan_1



ASRock Z490 PG Velocitaのレビューまとめ

最後に「ASRock Z490 PG Velocita」を検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ
  • Phantom Gamingシリーズらしいゲーミング風かつスタイリッシュな外観
  • 50A対応Dr. MOSで構成される13フェーズの超堅牢なVRM電源回路
  • フィンアレイ型ヒートシンクと3基の冷却ファンで構成されるVRM電源クーラー
  • 10コアCore i9 10850K 5.0GHz、メモリ周波数4000MHz/CL15で安定動作
  • 4000MHz/CL16がカジュアル設定で安定動作、タイミングのオートフィル精度が優秀
  • 10850Kの全コア5.0GHz OCでもVRM電源温度は80度以下に収まる
  • 重量級グラボにも耐えるメタルアーマー採用PCIEスロット「STEEL SLOT Gen4」
  • プライマリとセカンダリのx16サイズスロットの間隔が4スロット(一般より1スロット広い)
  • ヒートシンク付きのNVMe対応M.2スロットを2基搭載
  • Realtek製2.5Gbイーサ「Dragon 2.5 Gigabit LAN(RTL8125BG)」をリアI/Oに標準搭載
  • スタート・リセットスイッチなど動作検証に便利なオンボードスイッチ
悪いところor注意点
  • BIOS標準設定ではCore i9 10900K/10850KのPL1:125Wの電力制限が無効化されている
  • 標準設定ではVRM電源冷却ファンが煩いのでBIOSから手動設定を推奨
    (ファン速度を落としても冷却性能は十分確保できる)


「ASRock Z490 PG Velocita」は、13フェーズの堅牢なVRM電源回路とアクティブクーリングVRM電源クーラーによって、Core i9 10900K/10850KやCore i7 10700KなどPCゲームに最適なIntel第10世代CPUのポテンシャルを最大限引き出し、加えて、大型グラフィックボードにビデオキャプチャなどサブ拡張ボードを組み合わせても冷却性能を損ないにくい4スロットスペースレイアウトを採用しているので、3スロット占有が当たり前なGeForce RTX 3080/3090など次世代高性能GPUを搭載したゲーミングPCを組むのに特にオススメなマザーボードです。
ASRock Z490 PG Velocita review_03437_DxO-horz

「ASRock Z490 PG Velocita」のBIOSではクラシカルなUIが採用されており、OSインストールのブート設定からオーバークロックまで多方面に使いやすいUIだと思います。管理人個人的にも好みです。余談で、過去の製品では長らく日本語ローカライズが一部怪しかったのですが、「ASRock Z490 PG Velocita」では正しく修正されたところが地味に注目ポイントでした。

「ASRock Z490 PG Velocita」のBIOS標準設定でCore i9 10900KやCore i9 10850Kを動作させるとTDP125W制限が無効化されます。BIOSから手動設定を行えばIntel公式仕様値通りに動作させることが可能ですが、電力制限無効化の場合、CPUクーラーは240サイズ以上の簡易水冷CPUクーラーが推奨されるくらいの発熱が生じるので注意が必要です。

ASRock Z490 PG Velocitaを使用した検証機では10コア20スレッドのIntel Core i9 10850Kを全コア5.0GHzに、メモリ周波数も4000MHzにオーバークロックして負荷テストをクリアすることができました。

マザーボードのOC耐性を評価する上で重要なファクターになるVRM電源について、「ASRock Z490 PG Velocita」は優秀な冷え具合を発揮しました。「ASRock Z490 PG Velocita」であれば市販の簡易水冷やDIY水冷など環境を選ばず、VRM電源周りは標準装備のままでCore i9 10900KやCore i9 10850KをガンガンOCできます。
10コア20スレッドのCore i9 10900K/10850Kを常用限界までOCすると、EPS電源経由のCPU消費電力が300Wを超えますが、「ASRock Z490 PG Velocita」ではその強烈なVRM電源負荷に対しても、50A対応Dr. MOSなどで構成される13フェーズの堅牢なVRM電源回路が適切に熱を分散します。
他社がハイエンド製品に90A対応Dr. MOSを採用する中、Mini-ITXなどフェーズ数が制限される製品以外は50A対応Dr. MOSを採用しつつも十分な性能を実現しているところに、ASRock製品がコストパフォーマンスを評価されることへの裏付けと、同社のVRM電源回路の設計技術の高さを感じます。

VRM電源負荷が特に大きい左側に熱容量が大きくバッファとして優れるアルミニウム塊型ヒートシンクを搭載し、ヒートパイプによる連結で上側に放熱面積を大きくできるフィンアレイ型ヒートシンクを拡張、さらにアクティブ冷却ファンでVRM電源回路を含めたCPUソケット周りの通気性も確保するという綿密なVRM電源クーラー設計によって、標準装備のみでファン速度を十分に落としてもVRM電源温度を80度以下に収めることに成功しています。
VRM電源冷却ファンが標準設定のままだと煩いというのは玉に瑕であるものの、手動設定で調整してやれば十分な冷却性能を維持しつつ、静音性も確保できます。

メモリOCについては、メモリ周波数と主要タイミングのみを指定するカジュアルOC設定で、デュアルチャンネル4枚刺しのメモリ周波数4000MHzにおいてメモリタイミング16-16-16-36-CR2まで詰めることができ、さらに「G.Skill Ripjaws V F4-4000C15Q-32GVK」に収録されたメモリ周波数4000MHz/メモリタイミングCL15の超低レイテンシなXMPプロファイルも安定動作しました。
Z490マザーボードでも一部でしか、なかなか安定動作しないOCプロファイルだったので、「ASRock Z490 PG Velocita」はBIOSにお任せになることの多いセカンド・サードタイミングのオートフィルの精度も優秀なのだと思います。

以上、「ASRock Z490 PG Velocita」のレビューでした。
ASRock Z490 PG Velocita


記事が参考になったと思ったら、ツイートの共有(リツイートやいいね)をお願いします。






 ・Intel Z490シリーズのマザーボード販売ページ
 <Amazon><TSUKUMO><PCショップアーク>
 <ドスパラ><パソコン工房><ソフマップ

検証機材として使用している以下のパーツもおすすめです。



Noctua NF-A12x25 PWM 120mmファン 定格2000RPM PWM対応
Noctua NF-A12x25 ULN 120mmファン 定格1200RPM PWM対応
Noctua
Amazon.co.jp で詳細情報を見る
国内正規代理店Techaceの公式通販 で詳細情報を見る
<TSUKUMO:PWM/ULN><PCショップアーク




関連記事

主要4社Z490マザーボードを徹底比較!第10世代Core-Sにイチオシはどれか?
Intel Z490マザーボード比較

Intel第10世代Comet Lake-Sのレビュー記事一覧へ
Intel第10世代Comet Lake-Sのレビュー記事一覧へ

【できる!自作PC】2019年最新CPUの選び方とオススメCPUを徹底解説
オススメCPUを徹底比較_2019

おすすめの自作PCマザーボードを徹底解説
おすすめマザーボード

Intel第10世代Core-Xのレビュー記事一覧へ
Intel Core-X




(注:記事内で参考のため記載された商品価格は記事執筆当時のものとなり変動している場合があります)



スポンサードリンク
