Radeon RX Vegaグラフィックスを内蔵するRyzen APUを搭載可能なMini-STXベアボーンPC「ASRock DeskMini A300（型番：DeskMini A300/B/BB/BOX/JP）」のCPUクーラー互換性について、Noctua NH-L9a-AM4、Noctua NH-L9i、CRYORIG C7など主要なロープロファイルCPUクーラーが使用できるか検証してみました。
「ASRock DeskMini A300」の詳細レビューも公開中です。Ryzen 5 2400Gを使用した時のメモリ周波数3200MHzへのオーバークロックや、「Noctua NH-L9a-AM4」を使用した場合の冷却性能、動画の倍速補完機能「AMD Fluid Motion」の使い方などASRock DeskMini A300の気になるポイントを徹底検証しています。
・「ASRock DeskMini A300」をレビュー
ASRock DeskMini A300のCPUクーラー互換性 目次
１．ASRock DeskMini A300のCPUクーラー設置スペースについて
２．Noctua NH-L9a-AM4
３．Noctua NH-L9i
４．CRYORIG C7
５．JONSUBO HP-400
ASRock DeskMini A300のCPUクーラー設置スペースについて

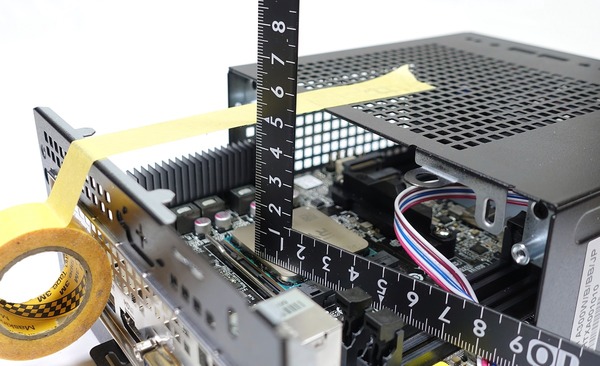

最初に「ASRock DeskMini A300」のCPUクーラー設置スペースについて簡単にチェックしておきます。ASRock DeskMini A300については公式サイトで全高46mmまでのCPUクーラー対応が公表されていますが、実際にCPUヒートスプレッダから外装天面までの距離を測定してみたところ、外装の厚さ込みで48mm程度となり、公表値とほぼ同じ結果が得られました。
またASRock DeskMini A300に内蔵されているMini-STXマザーボード「ASRock A300M-STX」のCPUソケット上側にはVRM電源クーラーヒートシンクが設置されており、これとの干渉にも注意する必要があります。CPUソケットに対するオフセット次第ですが、VRM電源ヒートシンクとメモリスロットの間隔は95～96mmほどなので、ヒートシンクの幅がそれ以下に収まっている必要もあります。
Mini-STXマザーボード「ASRock A300M-STX」のCPUクーラーマウント自体は通常のAM4マザーボードと共通です。標準でプラスチック製のCPUクーラー固定器具が装着されていますが、取り外してサードパーティ製CPUクーラーを設置できます。
Noctua NH-L9a-AM4
「Noctua NH-L9a-AM4」は全高37mm、幅93mmのロープロファイルCPUクーラーとなっており、Mini-STXマザーボード「ASRock A300M-STX」へ問題なく設置することができ、ASRock DeskMini A300で問題なく使用できました。
「Noctua NH-L9a-AM4」はVRM電源ヒートシンクとの間隔も数mmの余裕があります。
「Noctua NH-L9a-AM4」は若干縦長なヒートシンクなので、CPUソケット右側にあるM.2スロットとの干渉が少し心配だったのですが、こちらも問題ありません。

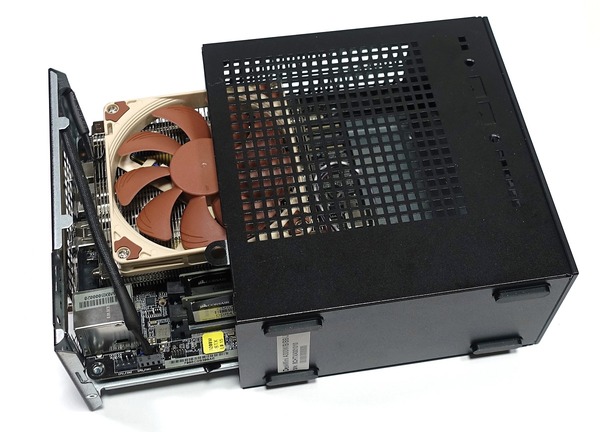

「Noctua NH-L9a-AM4」はPCケースへの組み込みについても全高37mmで上限の46mmまで余裕があるので問題ありませんでした。
なお25mm厚ファンの「Noctua NF-A9 PWM」等への換装については、PCケース外装と干渉してしまい無理でした。20mm厚のファンであれば換装できると思います。
Noctua NH-L9i
「Noctua NH-L9i」は全高37mm、幅95mmのロープロファイルCPUクーラーとなっており、Intelフォームファクタ向けCPUクーラーですが、AM4マウントオプションパーツ「NM-AM4-L9aL9i mounting kit」を併用することで、Mini-STXマザーボード「ASRock A300M-STX」へ設置することができ、ASRock DeskMini A300で問題なく使用できました。
製品写真が似ているので「Noctua NH-L9i」と「Noctua NH-L9a-AM4」は対応CPUソケットだけの違いと思われがちですが、CPUクーラーヒートシンクの形状が実は異なり、NH-L9a-AM4が93mmに対して、NH-L9iは95mmと横幅が広くなっています。
そのため「Noctua NH-L9i」をMini-STXマザーボード「ASRock A300M-STX」へ装着しようとすると、メモリスロット-VRM電源ヒートシンクの間隔で引っかかる可能性があります。「Noctua NH-L9i」の設置には若干のコツがあり、VRM電源ヒートシンクのネジを緩めてヒートシンクをネジ穴の遊びの分だけ可能な限り端に寄せることでNH-L9iのヒートシンクをメモリスロットとVRM電源ヒートシンクの間に収めることができます。
「Noctua NH-L9i」はマザーボードに固定さえできれば、PCケースへの組み込みについても全高37mmで上限の46mmまで余裕があるので問題ありませんでした。
なお25mm厚ファンの「Noctua NF-A9 PWM」等への換装については、PCケース外装と干渉してしまい無理でした。20mm厚のファンであれば換装できると思います。
CRYORIG C7
「CRYORIG C7」は全高47mmのロープロファイルCPUクーラーとなっており、Mini-STXマザーボード「ASRock A300M-STX」への設置自体は問題なかったのですが、PCケース外装とファンが干渉してしまい、「ASRock DeskMini A300」に組み込むことはできませんでした。純正よりも全高に余裕のあるサードパーティ製PCケースが発売されれば使用できる可能性もありますが。
JONSUBO HP-400
「JONSUBO HP-400」は全高40mmのロープロファイルCPUクーラーとなっており、Mini-STXマザーボード「ASRock A300M-STX」に設置することができ、ASRock DeskMini A300で問題なく使用できました。
「JONSUBO HP-400」はVRM電源ヒートシンクとの間隔も数mmの余裕があります。
「JONSUBO HP-400」はPCケースへの組み込みについても全高40mmで上限の46mmまで余裕があるので問題ありませんでした。
以上、『ASRock DeskMini A300のCPUクーラー互換性について』でした。
