PCIE5.0電源（12VHPWR）にも対応する、Cybenetics Platinum認証を取得かつ電源容量850Wの大容量なスモールフォームファクタ向けSFXサイズ電源ユニット「SilverStone Extreme 850R Platinum（型番：SST-EX850R-PM）」をレビューします。



製品公式ページ：https://www.silverstonetek.com/jp/product/info/power-supplies/Extreme850RPlatinum/

SilverStone Extreme 850R Platinum　レビュー目次

１．SilverStone Extreme 850R Platinumの外観や概要について
２．SilverStone Extreme 850R Platinumのケーブルや電源端子について

３．SilverStone Extreme 850R Platinumのファンノイズ

４．SilverStone Extreme 850R Platinumのレビューまとめ



【機材協力：SilverStone】

SilverStone Extreme 850R Platinumの外観や概要について

早速パッケージを開封してSilverStone Extreme 850R Platinumの外観や付属品をチェックしていきます。
「SilverStone Extreme 850R Platinum」のパッケージの構造はN式箱で、天面を短辺方向に開くので開封時のスペースが最小限です。キャラメル箱型の外スリーブや長辺方向に開くN式箱でないのは個人的に好感が持てるところです。

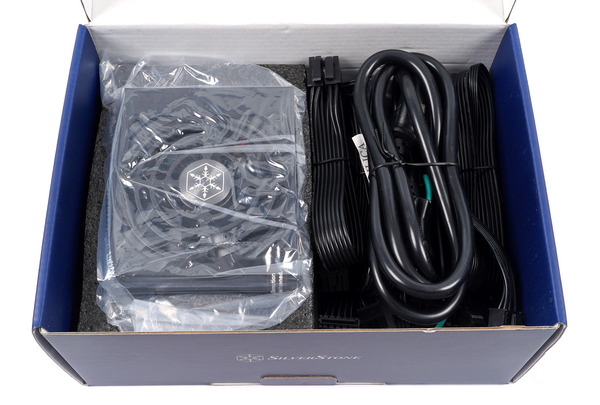

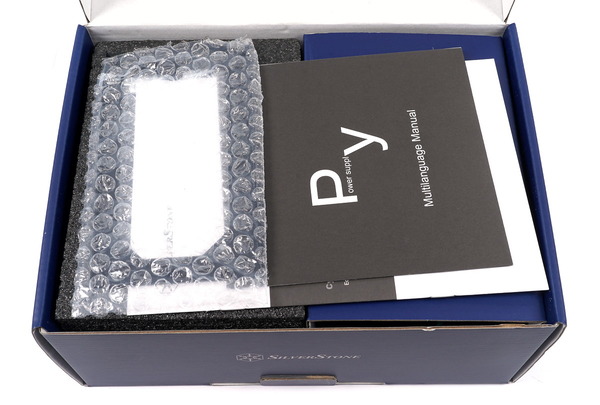

パッケージを開くとまずは電源ユニットの仕様表（英語）と多言語マニュアルが入っていました。その下にはスポンジのスペーサーで安置された電源ユニットが左側に、紙製のスペーサーでパーティション分けされてACケーブルやモジュラーケーブル各種が右側に入っていました。


「SilverStone Extreme 850R Platinum」の付属品は、ACケーブル、電源ユニット固定ネジ、SFX to ATX電源マウントブラケットです。



「SilverStone Extreme 850R Platinum」の電源ユニット本体をチェックしていきます。


「SilverStone Extreme 850R Platinum」は電源ユニット側面にメーカーロゴや製品名が描かれたシールが貼られている以外に装飾の類はなく、シンプルな外観です。

「SilverStone Extreme 850R Platinum」のフォームファクタであるSFX電源は横幅125mm×高さ(厚み)63.5mm×奥行100mmで規格化されています。
自作PC標準規格のATX電源よりも厚さと奥行小さいので、別売りのATX電源 to SFX電源マウント変換ブラケット SST-PP08Bなどを使用することで、ATX電源対応PCケースでも使用でき、奥行きスペースを節約できるほかに、マザーボード直上に電源ユニットを設置するようなコンパクトPCケースでCPUクーラーの設置スペースを拡張することができます。

下の写真はSFX-L電源ユニットを装着したDAN-Cases A4-SFXやLian Li PC-Q38です。
SFX電源の「SilverStone Extreme 850R Platinum」であればSFX-L電源よりも30mm奥行が短いのでケーブル取り回しやストレージ設置のためにより大きなスペースが確保できます。

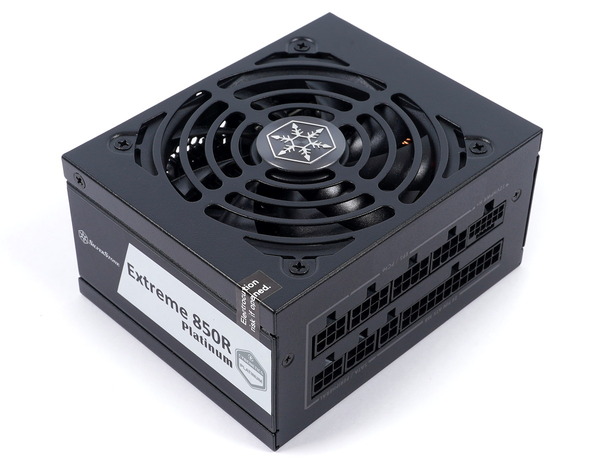

「SilverStone Extreme 850R Platinum」は、奥行100mmで規格化されているSFXサイズ電源として搭載可能な最大サイズの92mm角、さらに流体動軸受け（FDB：Fluid Dynamic Bearing）で高静音、高寿命な冷却ファンを搭載しています。

「SilverStone Extreme 850R Platinum」は電源負荷600W以下でファン速度が1200RPM以下となっており、ファン動作時の静音性も高そうです。
低負荷時に電源ユニット冷却ファンが停止するセミファンレス機能にも対応しており、電源負荷30％以下（255W以下）でファンが停止します。セミファンレス機能はAC端子やロッカースイッチの傍に実装されたスイッチでオン/オフを切り替えが可能です。

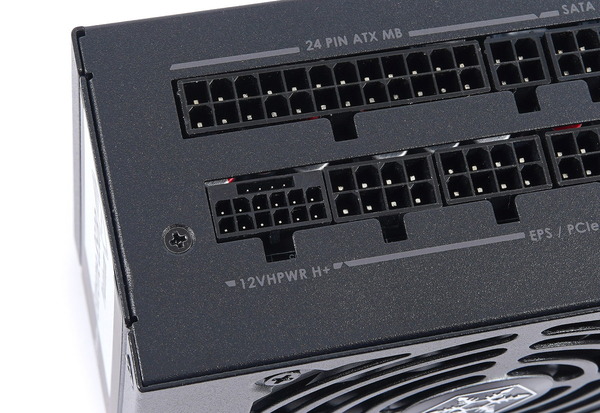

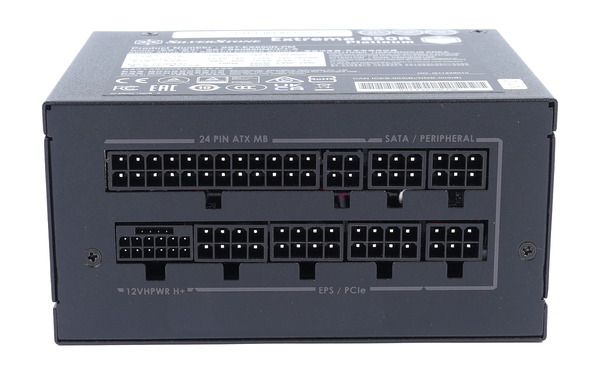

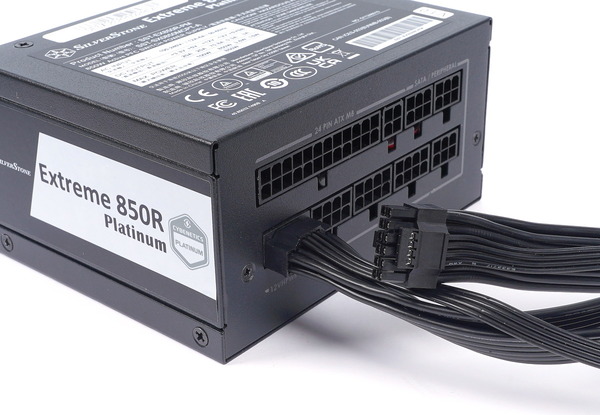

「SilverStone Extreme 850R Platinum」は電源ケーブルが全て着脱可能なフルプラグイン型で、プラグイン端子は次のようになっています。
ATX24PIN端子と並んで追加で4PINのSense端子が実装されています。Sense端子は製品公式ページでも補足されているように、『1～2％の電力制御パフォーマンス向上』のために実装されています。

「SilverStone Extreme 850R Platinum」のプラグイン端子のピンアサインは、基本的に同社の従来モデルと共通なので、SilverStone第3世代プラグインコネクタにも対応するショートケーブル PP06BEシリーズだけでなく、従来品のショートケーブルキット PP05-Eも使用できます。
なお上で紹介したATX24PIN電源ケーブルのSense端子はオプショナルな電力供給安定機能なので、PP06BEやPP05-EのようにSense端子のないATX24PIN電源ケーブルも問題なく使用できます。


ただし「SilverStone Extreme 850R Platinum」など第3世代プラグインコネクタのSilverStone製電源ユニットでは従来モデルとの違いとして、EPS電源とPCIE補助電源のプラグインコネクタが共通化しています。従来モデル（第2世代プラグインコネクタ）ではEPS電源は黒色、PCIE補助電源は青色のコネクタでピンアサインも異なっています。
「SilverStone Extreme 850R Platinum」ではPCIE補助電源プラグインケーブルのみPP05-E/Lなど従来のアクセサリパーツと非互換なので注意してください。

「SilverStone Extreme 850R Platinum」などPCIE電源とEPS電源でプラグインコネクタが共通化された電源ユニットでPCIE電源ケーブルをショートケーブルに変更したい場合は、新たに発売されたショートケーブル PP06BEシリーズの「PP06BE-PC335（EPS/ATX12V 8pin to PCIe 6+2pin）」を使用してください。

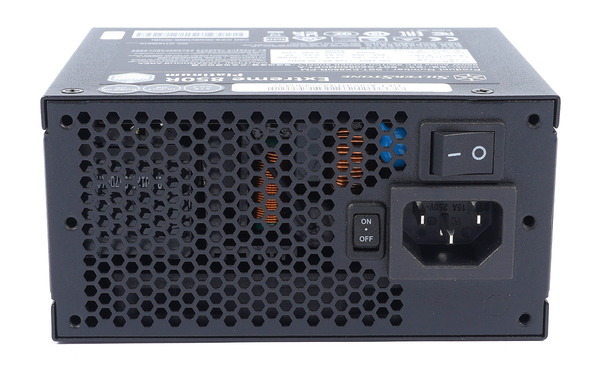

ACコンセントケーブルは国内のPC関連でよく使われる3PINタイプの端子になっています。コンセントからの電力供給を簡単にカットできるロッカー型ハードウェアスイッチが付いています。排気用の背面エアスリットもほぼ全体に及び大きく取られているので通気性も十分です。


「SilverStone Extreme 850R Platinum」はCybeneticsが展開するETAという基準において、対応負荷の広域で89～91％以上という優れた電力変換効率揮することが確認済みのCybenetics Platinum認証を取得しています。

「SilverStone Extreme 850R Platinum」の電源容量は850Wの大容量で+12Vはシングルレールで70.8Aの出力に対応します。
10コア以上のウルトラメニーコアCPUへ電力供給を行うEPS電源や、TGP300W超のウルトラハイエンドGPUへ電力供給を行うPCIE補助電源では、それだけで20Aを超える出力を要求することもありますが、「SilverStone Extreme 850R Platinum」はそれらに対して安定した電力供給が可能な容量を備えています。


「SilverStone Extreme 850R Platinum」はGeForce RTX 40グラフィックボードの補助電源として各社オリファンモデルで統一して採用されている新コネクタ、12VHPWRに対応しています。
12VHPWR電源ケーブルが付属する「SilverStone Extreme 850R Platinum」なら、複数基のPCIE 8PINに変換するドングルを使用する必要がないので、GeForce RTX 4090/4080でPCを組む時に配線がスマートになります。




12VHPWRの規格として供給可能な電力は最大600Wですが、12VHPWRで接続されたPCIE拡張カード側から認識できる電源ユニットの供給可能電力は600W/450W/300W/150Wの4種類に分けられます。

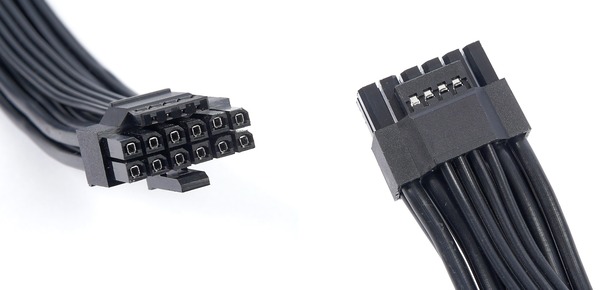

12VHPWRには実際に電力供給を行う12PINに加えて、電源ユニットとPCIE拡張ボードが供給可能電力や稼働状態を伝えるサイドバンドシグナルのための4PINがあります。
この4PINのうちSense0(S3)とSense1(S4)の状態によってPCIE拡張ボードは接続された電源ユニットが供給可能な電力を認識できます。
例えば電源ユニットがSense0を開放、Sense1を接続（グランド）とすることで、PCIE拡張ボードはその電源ユニットが最大450Wまでの電力供給に対応している、と認識できます。

12VHPWR対応電源ユニットといっても必ずしも最大値の600W給電に対応しているわけではなく、上記の通り、600W/450W/300W/150Wの4種類があるので、IntelのATX3.0デザインガイドでは電源ユニットや電源ケーブル自体が対応している最大電力を12VHPWRケーブルに明記するよう規定されています。


以上を踏まえて、「SilverStone Extreme 850R Platinum」の話に戻ります。
公式ページにおいて『PCIE5.0(12VHPWR)電源に対応』とのみ表記されており、接続された拡張ボード側から認識できる供給可能最大電力は何なのか公表されておらず、「SilverStone Extreme 850R Platinum」に付属する12VHPWR電源ケーブルには対応電力について表記がありません。なおSenseの4PINはいずれも結線されています。

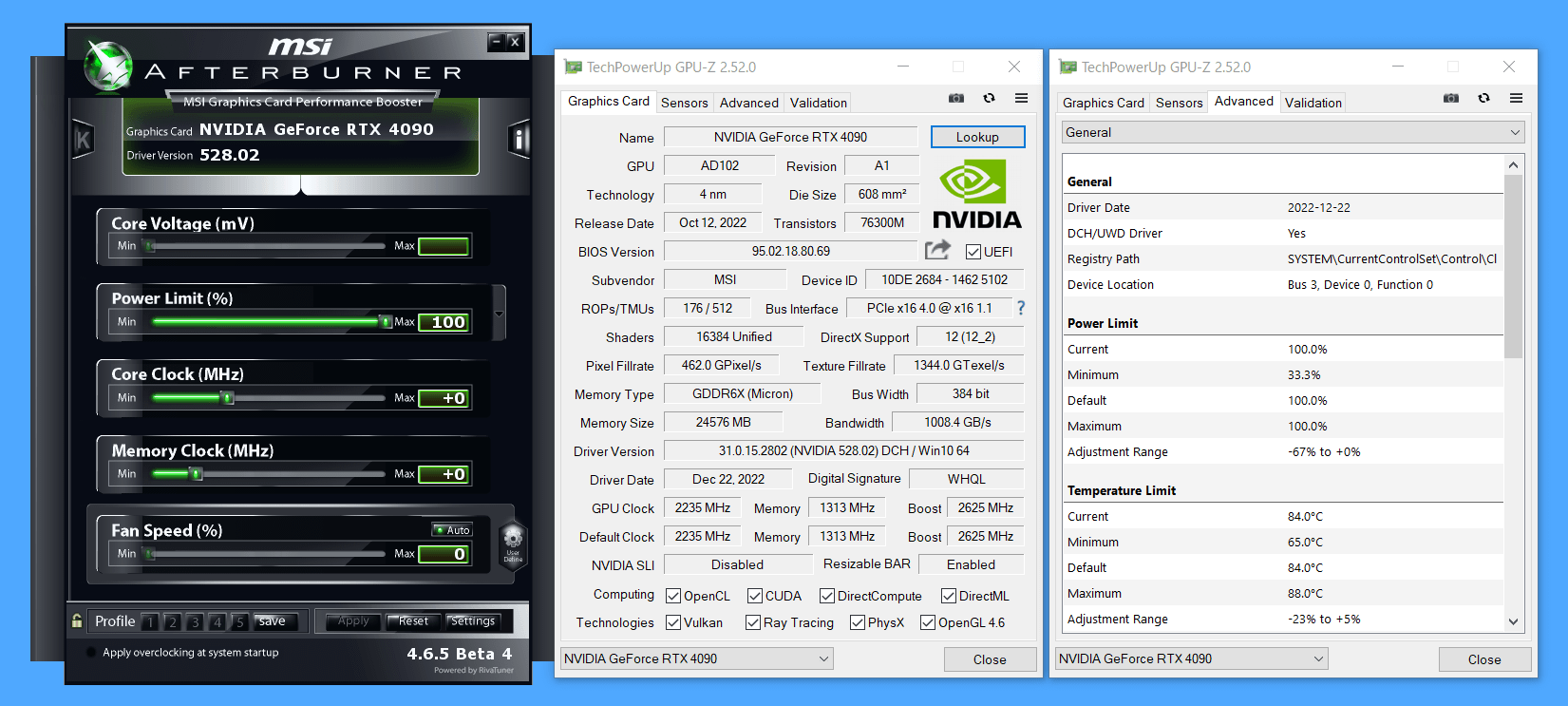

「SilverStone Extreme 850R Platinum」の12VHPWRをGeForce RTX 4090グラフィックボードに使用した場合、ファクトリーOCや手動設定による450W以上への電力制限解除に対応しているモデルでもPowerLimitは450Wが上限となりました。
付属電源ケーブルのサイドバンドシグナルは4本とも線がありますが、電源ユニット側ではSense0：開放/Sense1：接続の最大450W設定になっているようです。


「SilverStone Extreme 850R Platinum」」は電源ユニット付属の12VHPWRケーブルでRTX 40シリーズ グラフィックボードを正常に運用できますが、RTX 4090の場合は12VHPWR変換アダプタで4基のPCIE 8PINのうち3基だけを繋いだ時と同じ動作になります。
GeForce RTX 4090はそもそもTGP450WのGPUなのでリファレンス仕様のものであれば特に影響はない、と思うかもしれませんが、RTX 4090付属アダプタでPCIE 8PINを4基全て使用した時と3基だけ使用した時のように、同じPowerLimit：450Wでも最大供給電力が450Wの12VHPWR電源に接続されると（そのようにグラフィックボードが認識すると）、600Wの12VHPWR電源に接続された時よりも性能が若干低下します。
性能差は1％あるかないかくらいですが、「SilverStone Extreme 850R Platinum」をGeForce RTX 4090と組み合わせようと思っている人は一応ご注意下さい。

SilverStone Extreme 850R Platinumのケーブルや電源端子について

SilverStone Extreme 850R Platinumに実装されている電源コネクタの種類やケーブル長についてチェックしていきます。

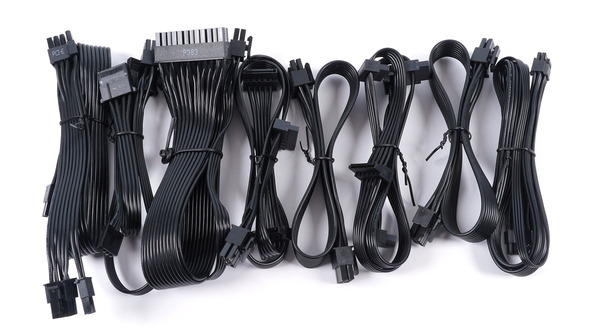

SilverStone Extreme 850R Platinumで使用するプラグインケーブルはいずれも、高級電源に採用されることが多く、省スペースで取り回しに優れたフラットきしめん型ケーブル（リボンケーブル）で構成されています。




「SilverStone Extreme 850R Platinum」をはじめSilverStone製のSFX電源ユニットやSFX-L電源ユニットは別売りオプションパーツ、SilverStone第3世代プラグインコネクタにも対応するショートケーブル PP06BEシリーズや、従来品のショートケーブルキット PP05-Eも使用できます。
PP06BEやPP05-Eの電源ケーブルは長さが短いだけでなく、付属ケーブルよりも細く柔らかいため非常に取り回しがよく、小型PCのビルドに最適化されています。
これらのショートケーブルを使うと実際にMini-ITX対応コンパクトPCケースで自作PCを組む時に電源ケーブルのケーブルマネジメントがとても楽になるので、SFX電源に対応したコンパクトPCを作成するならSilverStoneの製品は特にオススメです。

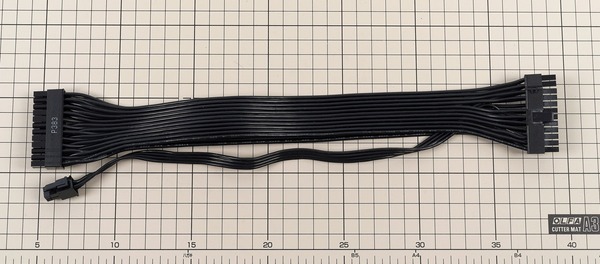

一般的なATX電源ではATX24PIN電源ケーブルの長さは500～600mm程度の長さですが、「SilverStone Extreme 850R Platinum」のATX24PIN電源ケーブルは小型PCケースへの組み込みが想定されており長さ300mmのショートケーブルです。
ATX24PINケーブルには電源ユニット本体をチェックした時に紹介したようにOC時の電力供給安定機能用のSense端子がマザーボード側のコネクタから伸びています。

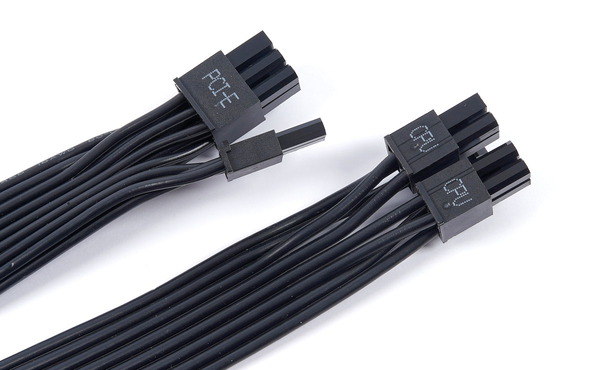

PCIE補助電源とEPS電源のケーブルは見分けるのが面倒ですが「SilverStone Extreme 850R Platinum」のプラグインケーブルではコネクタの側面に「PCIE」と「EPS」と表記されて、自作PC初心者にもわかりやすくなっています。

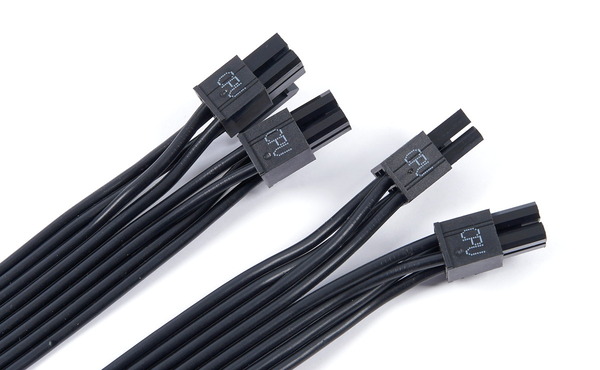

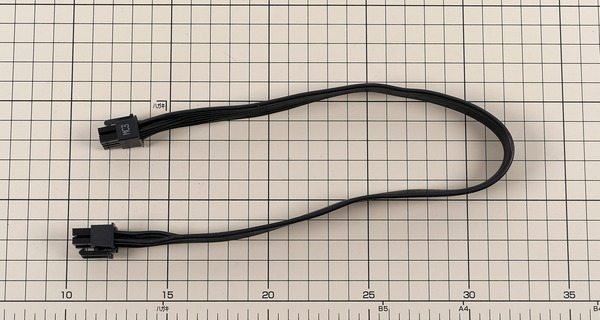

「SilverStone Extreme 850R Platinum」にはEPS電源ケーブルとして400mmのケーブルが2本付属します。
Mini-ITXマザーボードはEPS電源を1つしか使用しませんが、最近ではSFX電源とATXやMicro-ATXマザーボードを組み合わせるようなコンパクトPCケースもあるので、「SilverStone Extreme 850R Platinum」ならそういったビルドを組む時にEPS電源8PIN端子を2基使用できまます。

EPS端子については「SilverStone Extreme 850R Platinum」に標準で付属するケーブルでは2つの4PIN同士を固定するロックがありませんでした。ショートケーブルキット PP05-E」EPS 8PIN電源ケーブルにはロック機能があるので標準付属ケーブルでも使い勝手を考えるとロック機能を採用して欲しかったところ。

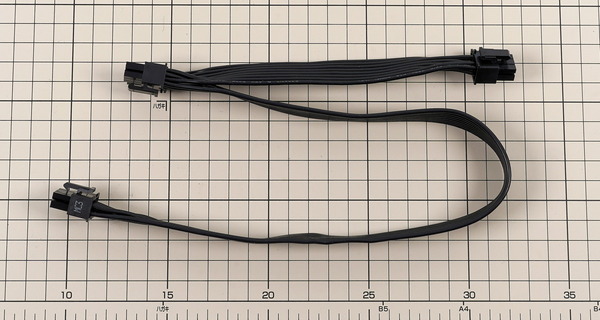

「SilverStone Extreme 850R Platinum」に付属するPCIE補助電源ケーブルは、8PINからもう1つ8PINが分岐する長さが400+150mmのケーブルです。PCIE補助電源の8PINコネクタはいずれも6+2PINに分離可能なタイプです
「SilverStone Extreme 850R Platinum」には従来規格のPCIE補助電源ケーブルはこの1本しか付属していません。PCIE 8PIN補助電源を3コネクタ使用したい場合は、EPS電源ケーブルが1本しか使用できなくなりますが、別売りアクセサリのPP06BE-PC335（EPS/ATX12V 8pin to PCIe 6+2pin）で対応可能です。


PCIE/EPS電源ケーブルを装着するプラグイン端子を複数使用してPCIE5.0電源（12VHPWR）ケーブルを接続する電源もありますが、「SilverStone Extreme 850R Platinum」ではPCIE5.0電源（12VHPWR）ケーブル専用コネクタが実装されています。

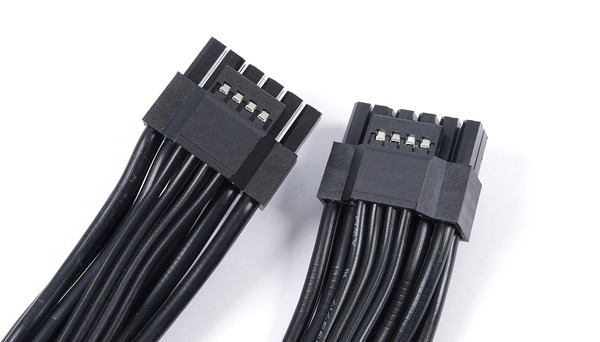

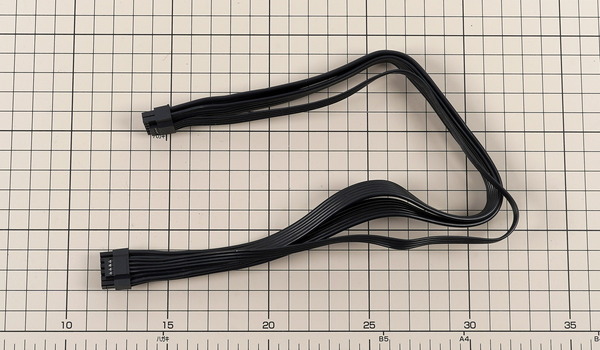

「SilverStone Extreme 850R Platinum」にはNVIDIA GeForce RTX 4090にも採用されているグラフィックボード用補助電源の新規格に対応したPCIE5.0電源（12VHPWR）ケーブルも付属しています。PCIE5.0電源ケーブルの長さは400mmです。

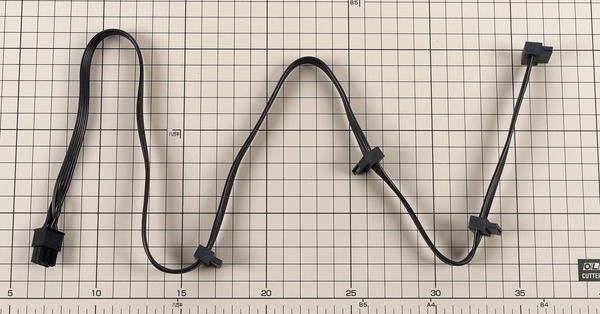

SATA電源ケーブルは全長700mm（300 + 200 + 100 + 100mm）で4コネクタのケーブルが2本付属します。

4PINペリフェラル電源ケーブルは全長800mm（300 + 200 + 200 +100 mm）で4コネクタのケーブルとなっており、4PINペリフェラルの端子数は3つで、先端にはフロッピー端子が付いています。

SilverStone Extreme 850R Platinumのファンノイズ

「SilverStone Extreme 850R Platinum」の負荷に対する冷却ファンの動作をチェックしてみました。
「SilverStone Extreme 850R Platinum」の検証機材は次のようになっています。


上記のベンチ機でグラフィックボードをGeForce GTX 1650、GeForce RTX 3050、GeForce RTX 3060 Ti、GeForce RTX 3070、GeForce RTX 3080、GeForce RTX 3090、GeForce RTX 4080、GeForce RTX 4090、Radeon RX 6800 XT、Radeon RX 6900 XTなどに変え、もしくは電力制限等から調整を行って、特定の消費電力に対する負荷時の電源ファンのファンノイズを測定しました。

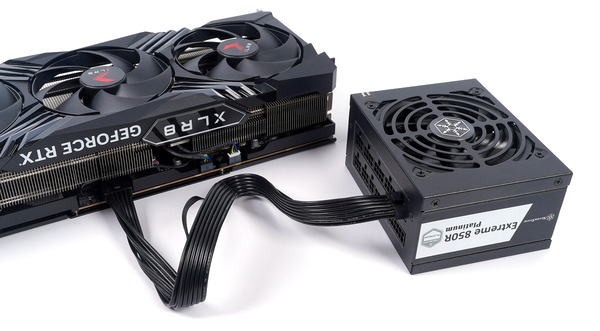

また、12VHPWRにネイティブ接続もしくは変換ドングルによって対応し、安定して電力供給を行うことができるかを検証する機材として、2022年最新のウルトラハイエンドGPUを搭載したグラフィックボード「PNY GeForce RTX 4090 24GB XLR8 Gaming VERTO EPIC-X RGB OC 3FAN」も使用しています。

PNY GeForce RTX 4090 24GB XLR8は、ベイパーチャンバー構造のベースコアや、厚みのあるファンブレードをバリヤーリングで結合した重厚な冷却ファンを採用する4スロット占有大型GPUクーラーにより、各社AIBモデルの中でもトップクラスの静音性を実現しています。
メーカーのPNYは2022年に株式会社アスクが販売代理店契約を結んだばかりの新参なので国内での知名度は高くありませんが、北米など海外市場では30年以上に渡りコンシューマーならびにビジネス向けで電子機器の製造・販売を行う大手メーカーです。
国内正規品なら代理店を介してPNY公式のグローバル保証と同じ3年間の長期保証が受けられるところも魅力です。
・「PNY GeForce RTX 4090 24GB XLR8」をレビュー

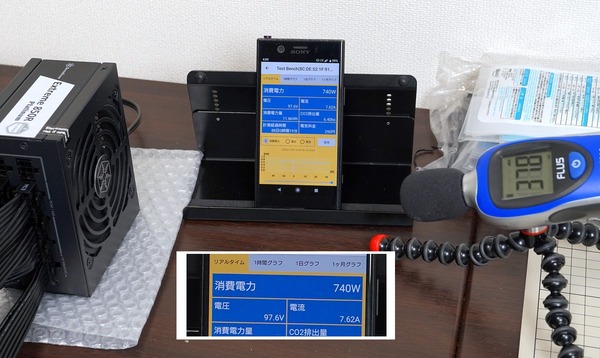

消費電力の測定にはBluetooth接続でスマホから消費電力を見られるワットチェッカー「ラトックシステム REX-BTWATTCH1」を使用して、電源ユニットの変換損を含めたシステム全体の消費電力をチェックしています。
なお同ワットチェッカーでは消費電力は1秒ごとにW単位で表示されますが、平均的な数値になっており実際の瞬間最大値はさらに高い値を取っている場合があります。記事中では表示値からおおよその平均を取って表記しますが、実際には＋100Wから＋200Wの瞬間的な負荷が発生することがあるので注意してください。


・ラトックシステムのスマホ対応ワットチェッカー第2世代を試す

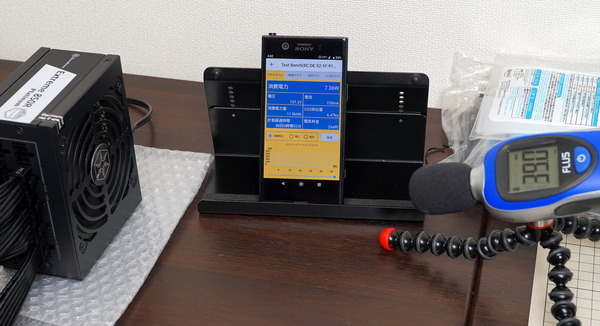

電源ユニットのファンノイズはサウンドレベルメーターを利用してノイズレベルを測定・比較していきます。
電源ユニットは机の上に横置きとし、電源ユニットの吸気面と向かい合わせにして50cmほど離した位置にサウンドレベルメーターを設置しています。





消費電力とファンノイズの測定結果は次のようになりました。
「SilverStone Extreme 850R Platinum」のファンノイズについては、シングルグラフィックボード環境で一般的に消費される400Wはもちろん、TGP300W超のRTX 4080やRX 7900 XTXを搭載した500W負荷、さらにTGP450WのRTX 4090に高性能CPUを組み合わせた600～700W負荷まで、ノイズレベルは32dB以下という極めて優れた静音性を発揮しました。


「SilverStone Extreme 850R Platinum」はTGP300W超のグラフィックボードにCore i9 13900K、Ryzen 9 7950Xなどメインストリーム向け最上位CPUを組み合わせた時のピーク負荷に近い700W程度の消費電力でもファンノイズは32db以下に収まりました。
シングルグラフィックボード環境なら電源ユニットのファンノイズが煩く感じることはまずない、というかPCケース内からファンの動作を認識するのも難しいレベルだと思います。


「SilverStone Extreme 850R Platinum」は背面のスイッチによってセミファンレス機能ZERO RPM FAN MODEのオン/オフを切り替え可能です。

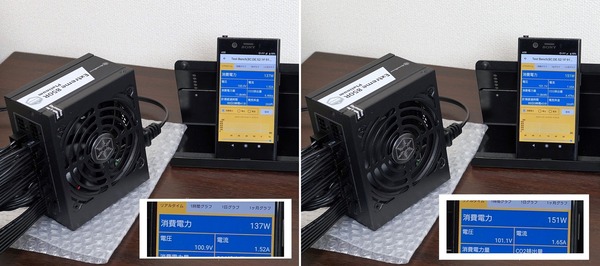

150W負荷を境にしてファンが始動するようなファンカーブが公式ページにありますが、実際の動作を確認してみたところ、ファンカーブの通り、電源負荷150Wを閾値として、上回ると始動、下回ると停止で即座にON/OFFが切り替わりました。
セミファンレス機能に対応した電源ユニットの一部ではファン始動時、瞬間的にファンが全速になり大きなファンノイズを発することがありますが、「SilverStone Extreme 850R Platinum」は始動時の急激なファン速度の変化もなく、静かに始動します。




セミファンレス動作を見ての通り、「SilverStone Extreme 850R Platinum」のファン制御は電源負荷に比例し、即時に追従する形ですが、電源容量850Wに対して電源負荷750Wまでのノイズレベルは32dB以下に収まっているので、電源負荷が乱高下したとしてもファンノイズが空ぶかし的に煩くなることはありません。

セミファンレス機能でファンが停止するのは電源負荷150W以下となっており、閾値が低めです。CPUやGPUに少し負荷がかかるだけでもすぐにファンの始動と停止を繰り返してしまいます。
始動ノイズもないので始動と停止を繰り返しても特に問題はないのですが、一方で温度制御による遅延もなく、150W前後で始動してしまうならセミファンレスにする恩恵もあまりないような。
電源負荷300W以下におけるファンノイズは十分に小さいので、ハードウェアスイッチで切り替え可能ですし、セミファンレス機能はオフのままでもいいと思います。

また「SilverStone Extreme 850R Platinum」にはOSをシャットダウンした後に、電源ユニット冷却ファンを1分程度動作させて電源ユニット内部をクールダウンさせる機能も搭載されています。
煩く感じるわけではありませんが（上記ノイズレベルのグラフで同じく32dB以下なので）、クールダウン中のファンノイズは700W負荷時のファンノイズよりも大きいという意外な結果でした。

SilverStone Extreme 850R Platinumのレビューまとめ

最後に「SilverStone Extreme 850R Platinum」を検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ

• 電源容量850W、Cybenetics Platinum認証取得のハイパフォーマンス電源ユニット
• +12Vは70.8Aのシングルレール出力
• コンパクトサイズなSFX電源ユニット
• PCIE5.0電源(12VHPWR)ケーブルが標準で付属
• 700W以下の負荷に対してノイズレベルは32dB未満
• 電源負荷150W以下でファンが停止するセミファンレス機能に対応
• ファンレス機能は背面スイッチで簡単にON/OFF切り替えが可能
• 5年間の長期保証

悪いところor注意点

• セミファンレス有効時、電源負荷150Wを境目にしてファンは即時に始動or停止
• PCIE補助電源ケーブルのみPP05-Eなど従来のアクセサリケーブルと非互換
• 付属12VHPWRケーブルをRTX 4090に使用するとPL450Wが上限になる


「SilverStone Extreme 850R Platinum」は変換効率が89～91％以上のCybenetics Platinum認証を取得かつ電源容量も850Wの大容量、+12V出力はシングルレール70.8Aとなっており、GeForce RTX 4080やRadeon RX 7900 XTXなどTGP300W超級グラフィックボードにも余裕で対応できます。

「SilverStone Extreme 850R Platinum」はGeForce RTX 40シリーズで本格的に採用が始まっている12VHPWR電源ケーブルが標準で付属するところも魅力の1つです。
12VHPWR端子を搭載するGeForce RTX 40シリーズには従来のPCIE 8PIN補助電源を複数使用する変換ケーブルも付属しますが、ネイティブな12VHPWR電源ケーブルならケーブル1本で配線がよりスマートになります。

冷却ファンの静音性についても「SilverStone Extreme 850R Platinum」は、一般的なシングルグラフィックボード環境における400W程度から、TDP300W超な最新ハイエンドGPU環境における500W程度、さらには700W程度というハイエンドゲーミングPCのピーク負荷まで、ノイズレベル32dB以下という極めて優れた性能を発揮しました。
「SilverStone Extreme 850R Platinum」はセミファンレス機能にも対応しています。ファンノイズ的にデメリットがあるわけではないものの、温度制御の遅延もなく、電源負荷150Wを閾値にして即時に始動と停止を繰り返してしまうので、静音性的な恩恵もあまりないような気がします。ハードウェアスイッチで簡単にON/OFFの切り替えが可能なので、ファンは常時動作でいいかなと。

「SilverStone Extreme 850R Platinum」の付属電源ケーブルはコンパクトPCに最適化されたショートケーブルかつ、取り回しに優れたフラットきしめん型です。
加えて同社製オプション品のショートケーブル PP06BEシリーズや、従来品のショートケーブルキット PP05-E（PCIEケーブルは非対応）も使用できるので、ケーブルの取り回しにおいて他社製品よりも優れた電源ユニットです。


以上、「SilverStone Extreme 850R Platinum」のレビューでした。
