AMD Ryzen 7000シリーズCPUに対応するB650Eチップセット搭載AM5マザーボードとしてASRockからリリースされた、Mini-ITXサイズながら105A対応Dr. MOSで構成される13フェーズの堅牢なVRM電源を搭載するゲーミングマザーボード「ASRock B650E PG-ITX WiFi」をレビューしていきます。



製品公式ページ：https://www.asrock.com/MB/AMD/B650E PG-ITX WiFi/index.jp.asp

ASRock B650E PG-ITX WiFi　レビュー目次

１．ASRock B650E PG-ITX WiFiの外観・付属品
２．ASRock B650E PG-ITX WiFiの基板上コンポーネント詳細

３．ASRock B650E PG-ITX WiFiの検証機材

４．ASRock B650E PG-ITX WiFiのBIOSについて
５．ASRock B650E PG-ITX WiFiのOC設定について
    ・PBOによる低電圧化や電力制限について
    ・CPUコアクロックのマニュアルOCについて
    ・メモリのオーバークロックについて

６．ASRock B650E PG-ITX WiFiの動作検証・OC耐性

７．ASRock B650E PG-ITX WiFiのレビューまとめ



【注意事項】
同検証は2022年10月上旬に行っておりASRock B650E PG-ITX WiFiのBIOSはver1.11を使用しています。最新BIOSでは修正されている不具合や追加されている機能もあると思うので、最新BIOSのリリースについては公式ページを各自でチェックしてください。
サポート：https://www.asrock.com/MB/AMD/B650E%20PG-ITX%20WiFi/index.jp.asp#BIOS

【2022年10月17日：初稿】
レビュー記事初稿を公開、BIOS：1.11で検証


【機材協力：ASRock Japan】

ASRock B650E PG-ITX WiFiの外観・付属品

まず最初にASRock B650E PG-ITX WiFiの外観と付属品をチェックしていきます。

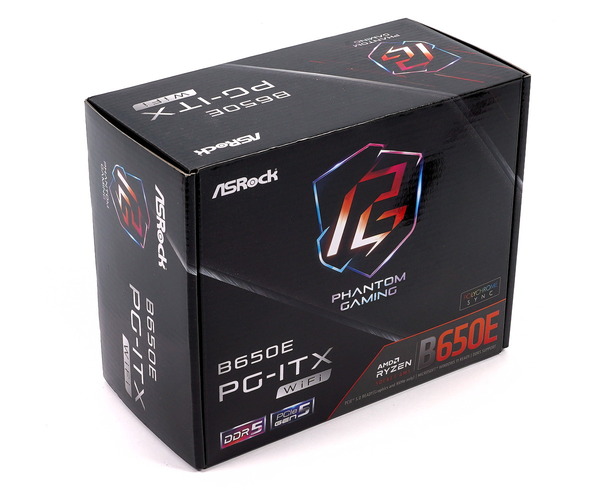

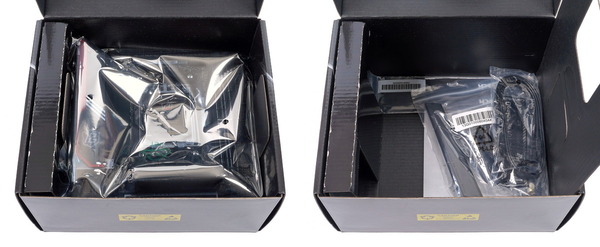

パッケージを開くと上段にはマザーボード本体が静電防止ビニールに入った状態で収められていました。マザーボードを取り出すと2重底になっており下段には各種付属品が入っています。

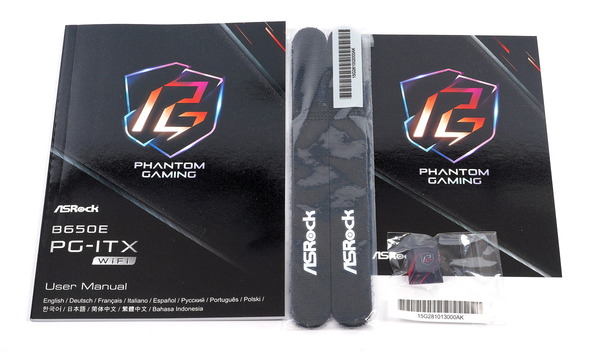

マニュアル類は、多言語の簡易マニュアルが付属します。ドライバ類については光学ディスクの配布は終了したようで、現在はUSBメモリも付属しておらず、公式サポートからダウンロードする形です。

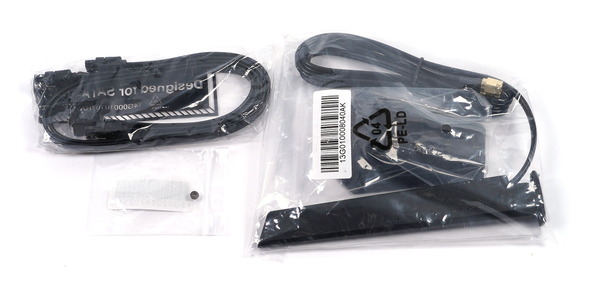

組み立て関連の付属品はSATAケーブル2本、WiFi＆Bluetoothアンテナ、M.2 SSD固定ネジです。

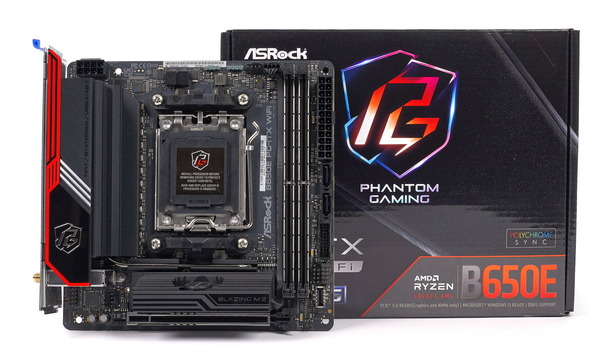

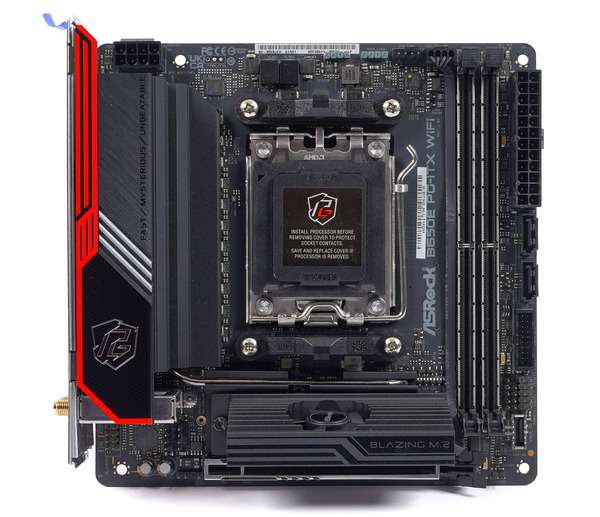

マザーボード全体像は次のようになっています。
「ASRock B650E PG-ITX WiFi」はMini-ITXフォームファクタのマザーボードです。ブラックのPCB基板には湿気による電気短絡を防ぎ安定動作を助ける高密度ガラス繊維PCBが採用されています。

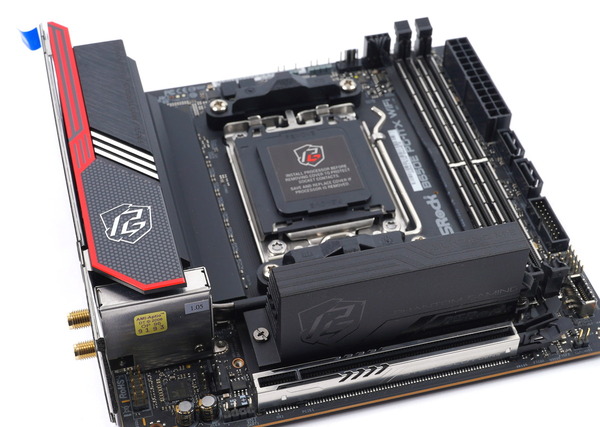

「ASRock B650E PG-ITX WiFi」のチップセット部分には、チップセット用ヒートシンクの上に、PCIE5.0接続の高速SSDを十分に冷却できる大型のM.2 SSDヒートシンクが装着されています。


Mini-ITXマザーボードは基板上スペースが限られているのでリアI/Oカバーを搭載しない製品が大半を占めますが、「ASRock B650E PG-ITX WiFi」にはPhantom Gamingデザインのカバーが搭載されています。

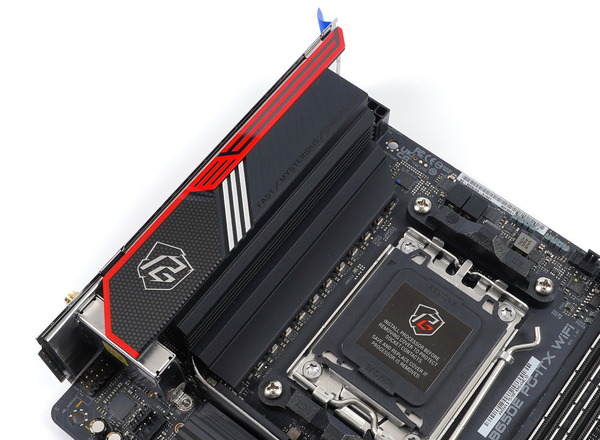

「ASRock B650E PG-ITX WiFi」のリアI/Oカバーは単なる装飾ではなく、全体がアルミニウムでできており、超巨大なVRM電源クーラーヒートシンクも兼ねています。



「ASRock B650E PG-ITX WiFi」はスペースの限られるMini-ITXサイズながら、最大16コア32スレッドのRyzen 7000シリーズCPU上位モデルにも対応できるよう、105A対応Dr. MOSで構成される10+2+1フェーズのVRM電源回路が実装されています。

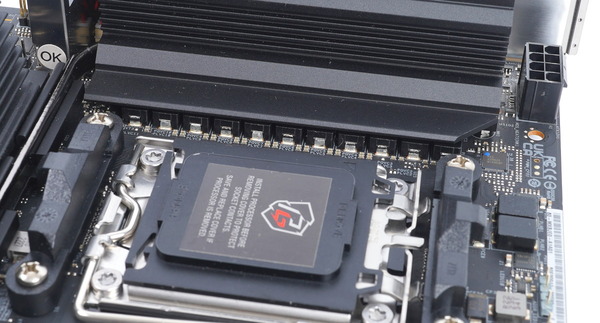

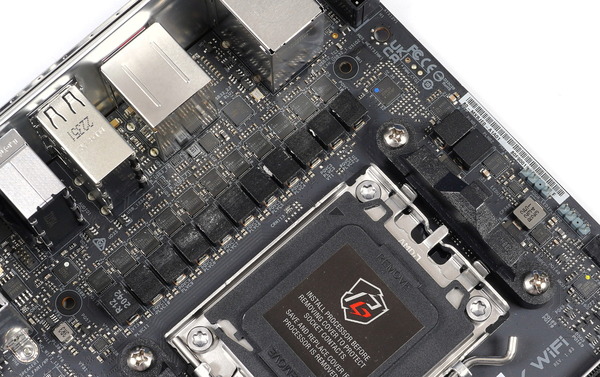

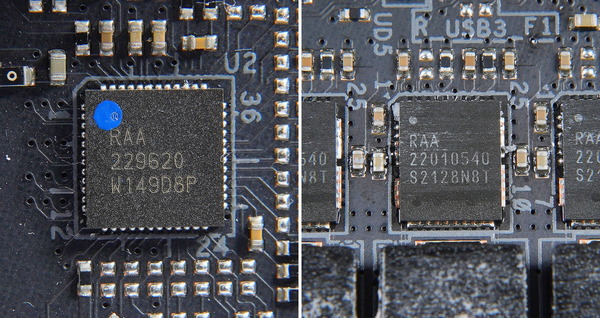

「ASRock B650E PG-ITX WiFi」はATXサイズのハイエンドマザーボードと比較するとVRM電源フェーズ数こそ少ないですが、VRM電源回路にハイサイド/ローサイドMOS-FETとドライバICをワンパッケージし、低発熱で定評のあるDr. MOSの105A対応版が使用されています。（SOC向け2フェーズは60A対応）

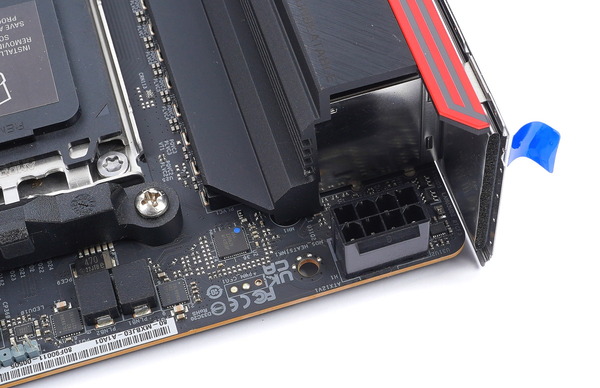

16コア32スレッドRyzen 9 7950Xに対応とするATXサイズAM5マザーボードではCPU電源としてEPS 8PIN＋4PINや8PIN×2を要求するものが多いですが、「ASRock B650E PG-ITX WiFi」はMini-ITXフォームファクタということもあり要求されるのはEPSコネクタは8PINが1つです。

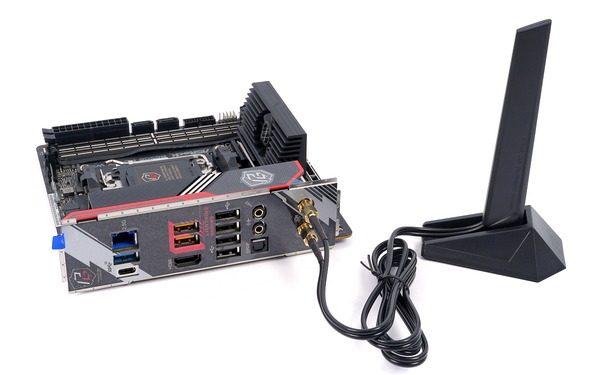

「ASRock B650E PG-ITX WiFi」には一体型リアI/Oバックパネルも採用されています。PCケースにパネルを装着する作業は固くて装着し難かったり、忘れてしまうこともあるのでマザーボードに統合されているのは嬉しい機能です。

一体型リアI/Oバックパネルを採用したのは主要4社ではASRockが最後でしたが、同機能をただ搭載するだけに留まらず、上下左右にオフセット可能としてPCケースとの互換性が確保する構造に改良され、「Flexible Integrated I/O Shield」と名付けられています。


以下USB規格に関する説明がありますが『USB3.2 Gen2 = USB3.1 Gen2』、『USB3.2 Gen1 = USB3.1 Gen1 = USB3.0』と考えて基本的に問題ありません。

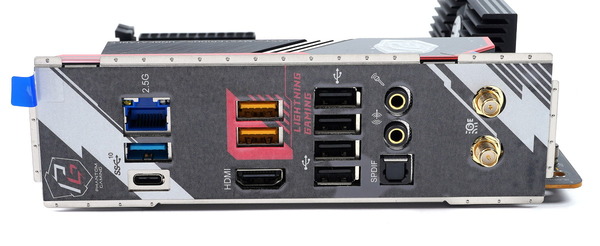

リアI/Oには最新のUSB3.2 Gen2規格に対応した3基Type-A端子（水色とオレンジ色）と1基のType-C端子が設置されています。Type-Cポートについては20Gbpsの高速通信が可能なUSB3.2Gen2x2にも対応しています。
そのほかのUSB端子については4基のUSB2.0端子が搭載されています。ただUSB3.Xは2.4GHz帯の無線マウスと電波干渉を起こすことがあるので、USB2.0は少し離れた場所に配置して欲しかったです。

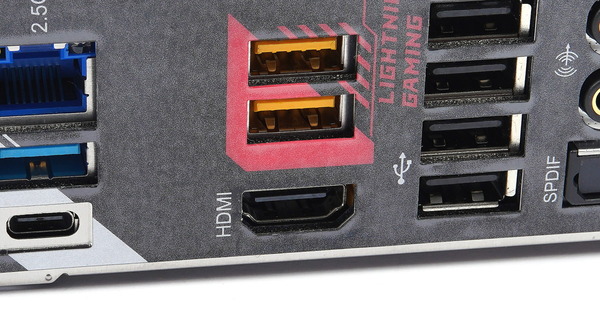

「ASRock B650E PG-ITX WiFi」のiGPU用ビデオ出力はHDMI 2.1の1基だけです。USB Type-CをDisplayPort Alternate Modeに対応させるか、DisplayPort1.4を1基別に実装して欲しかったところ。

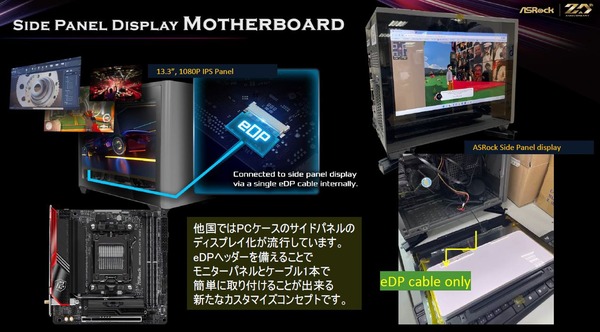

ちなみに一般的なビデオ出力としては使用できませんが、「ASRock B650E PG-ITX WiFi」のマザーボード背面にはMOD PCで人気が出始めているPCケースサイドパネルに設置するディスプレイ用にeDPヘッダーが実装されています。PCケースメーカーと協力して対応製品の発売も予定しているとのこと。



ネットワーク関連では有線LANポートとしてKiller製LANコントローラーE3100Gによる2.5Gb LANが搭載されています。

また従来の2.4GHz帯と5GHz帯に加えて、グローバルに免許不要で使用可能な6GHz帯もサポートするWiFi 6E＆Bluetooth5.2に対応した無線LAN（Killer AX1675x）も搭載しています。

Killer E3100有線LANはKiller AX1675x無線LANは「Killer DoubleShot Pro」と呼ばれる帯域調停機能に対応しています。オンライン対戦PCゲームやストリーミング動画再生など高い回線速度、低いレイテンシといった安定性が求められるアプリの通信は有線LANに、Windowsアップデートなどバックグラウンド処理は無線LANに振り分けるといった運用が可能です。


Killer E3100、Killer AX1675xなど「ASRock B650E PG-ITX WiFi」に搭載されているネットワーク機器はWindows11の標準ドライバで動作します。
条件次第では問題になることもあるので詳しくはこちらの記事を参照してください。

ASRock B650E PG-ITX WiFiの基板上コンポーネント詳細

続いて「ASRock B650E PG-ITX WiFi」のマザーボード基板上の各種コンポーネントをチェックしていきます。

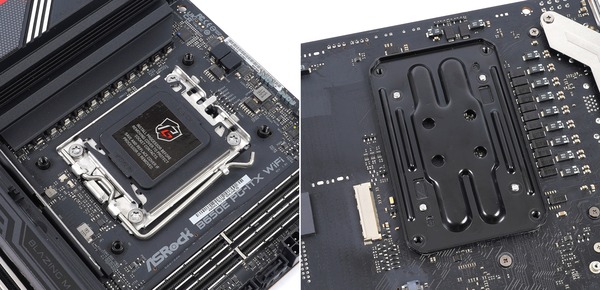

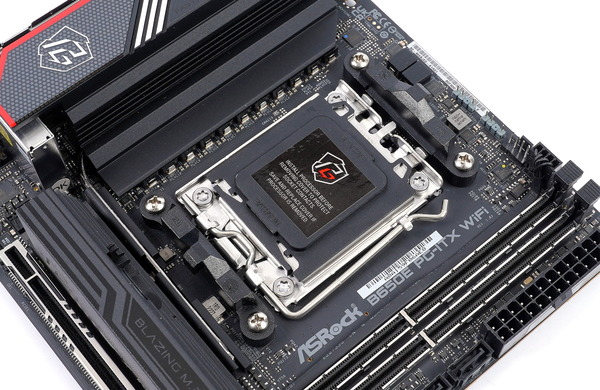

AMD Ryzen 7000シリーズCPUではCPUソケットが初代Ryzenから続いたAM4からLGAソケットのAM5（LGA1718）に変更されており、B650Eチップセット搭載AM5マザーボードの「ASRock B650E PG-ITX WiFi」も当然、AM5ソケットとなっており、Ryzen 5000以前の旧世代CPUとは互換性がありません。

一方でAM5ソケットに標準で装着されているCPUクーラー固定用フックはAM4マウント互換となっており、プラスチック製フックを取り外した下にあるネジ穴位置もAM4マウントと共通です。
ただしAM5マザーボードにおいてCPUクーラー固定用金具（ILM）とCPUクーラー固定用フックは共通の金属製バックプレートで固定されているため、マザーボードからバックプレートを取り外すことはできません。
AM5マザーボードはAM4マウントのCPUクーラーと基本的には互換であるものの、AM4環境で使用する時に標準付属のバックプレートを取り外す必要があったCPUクーラーは使用できないので注意してください。

ちなみに高性能AIO水冷CPUクーラーとして定評の高いAsetek OEMの製品については、AM4マウント用のソケット付きスタンドオフがAM5マザーボードでも問題なく使用できました。AM4用の部品でも使用は可能ですが、スタンドオフの長さなど構造をAM5へ最適化した新しい固定部品もAsetekから発表されており、一部のメーカーからは新部品の無償提供もあるようです。

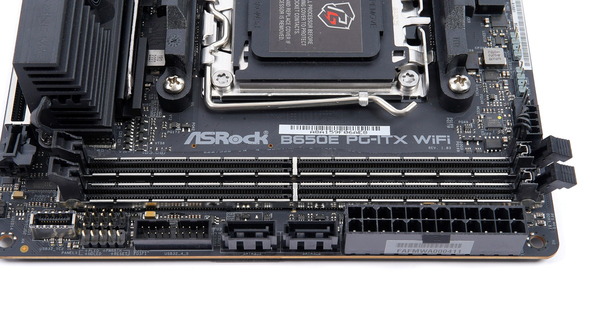

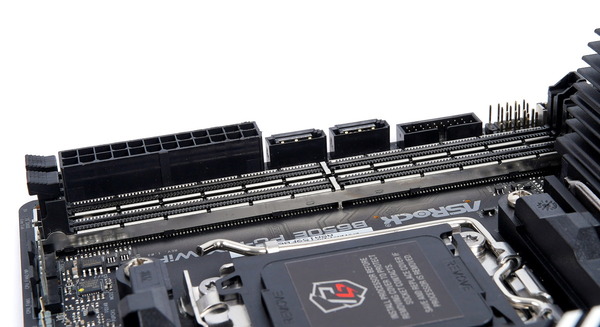

「ASRock B650E PG-ITX WiFi」はシステムメモリの最新規格DDR5に対応しています。従来規格のDDR4と下方互換はなく使用できないので注意してください。
システムメモリ用のDDR5メモリスロットはCPUソケット右側に2基のスロットが設置されています。固定時のツメはマザーボード上側の片側ラッチとなっています。グラフィックカードのあるPCIEスロット側はラッチがないので干渉の心配もありません。

SMT(表面実装技術)採用でDDR5規格の高速伝送に対応する一方、スロット自体の実装強度は従来のスルーホール実装の方が強いので、「ASRock B650E PG-ITX WiFi」では金属製アーマーによって補強も施されています。

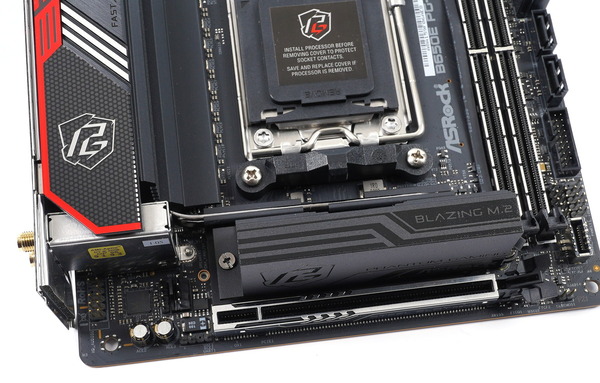

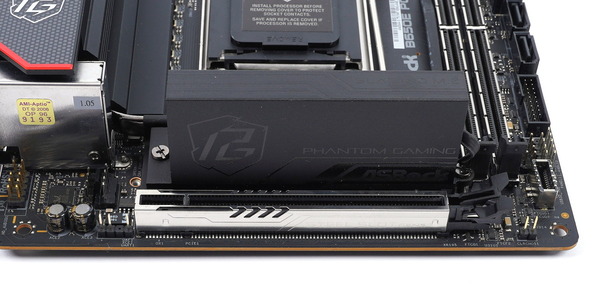

PCIEスロットはグラフィックボードなどを設置するためのx16サイズスロットが1基のみ実装されています。帯域はCPU直結のPCIE5.0x16で排他利用はありません。

「ASRock B650E PG-ITX WiFi」に実装されたx16サイズスロットには1kgを超える重量級グラフィックボードの重さに耐えるメタルアーマー「STEEL SLOT」が採用されています。
最新のSTEEL SLOTでは、アンカーポイントを6個に増やすことによって堅牢さをさらに増し、さらにラッチ部分にも補強が加えられてパワーアップしています。

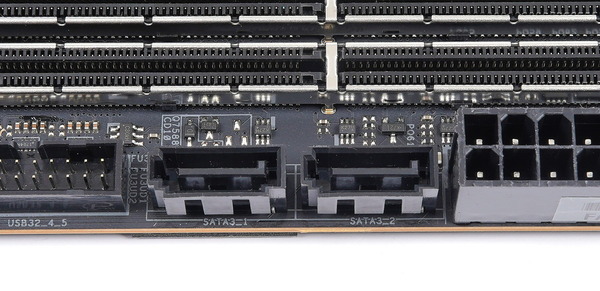

SATAストレージ用の端子はマザーボード上に計2基（SATA_1/2）搭載されています。SATAストレージはいずれもチップセットコントローラーによる接続です。RAID0/1/10のハードウェアRAID構築にも対応しています。

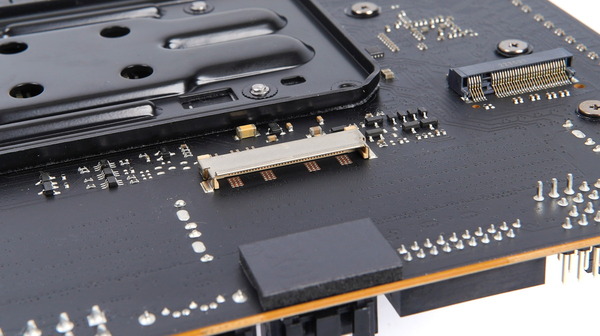

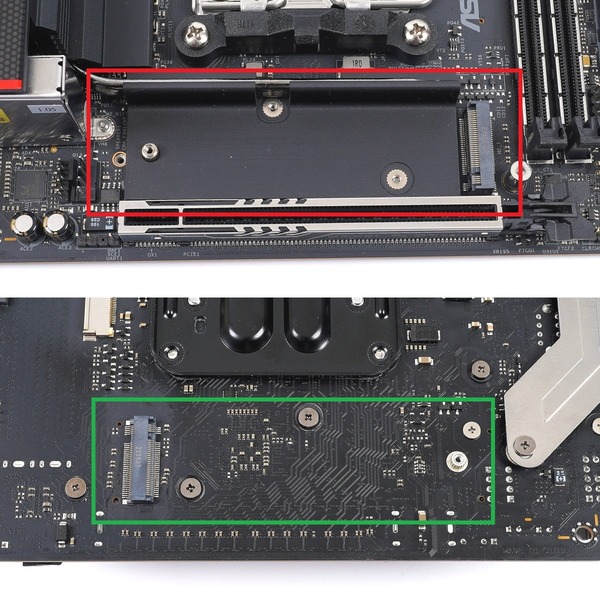

「ASRock B650E PG-ITX WiFi」のM.2スロットはマザーボード表面 M2_1と、マザーボード背面 M2_2の2か所に設置されています。
M2_1はCPU直結PCIE5.0x4レーンに接続されており、PCIE5.0x4接続のNVMe接続M.2 SSDに対応しています。
M2_2はチップセット経由PCIEレーンに接続されており、NVMe(PCIE4.0x4)接続のM.2 SSDに対応します。排他利用はありません。


・PCIE4.0対応NVMe M.2 SSDのレビュー記事一覧へ

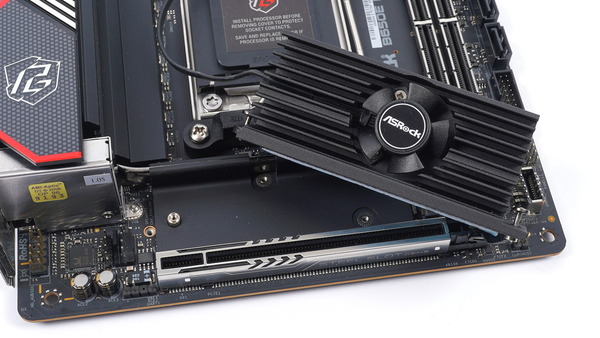

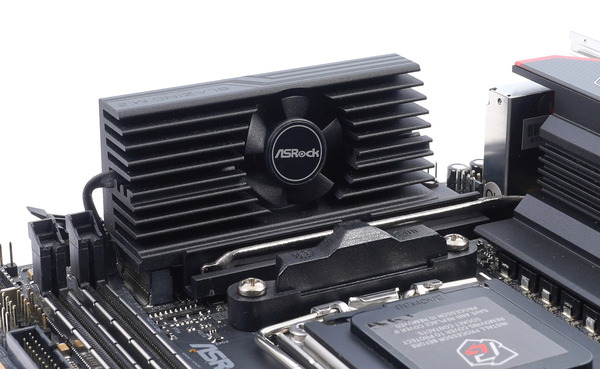

「ASRock B650E PG-ITX WiFi」のマザーボード表面側のM.2スロットは10GB/s超のアクセススピードを実現可能な反面、アーリーアダプター製品は発熱が大きいPCIE5.0接続のNVMe M.2 SSDに対応しているので、それを十分に冷やせるよう、30mm程度と背が高く、アクティブ冷却ファンも搭載した大型M.2 SSDヒートシンクが設置されています。

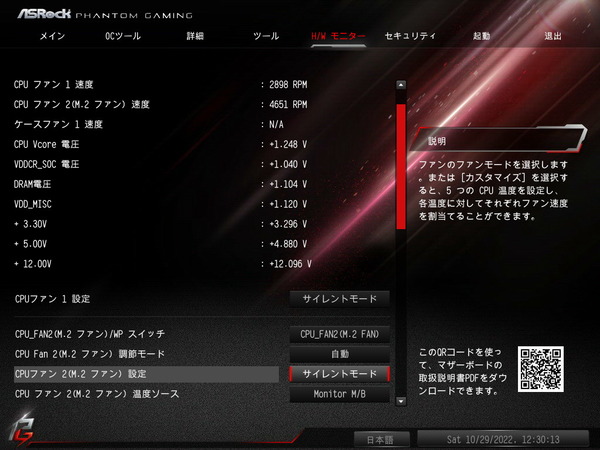

M.2 SSDヒートシンクの冷却ファンはBIOSメニュー上では「CPUファン2（M.2ファン）」として登録されています。
BIOS：1.11において初期設定は動作モードが標準モード、制御ソースはCPU温度になっており、アイドル状態でもファンは7000～8000RPMで動作し、加えてRyzen 7000シリーズCPU上位モデルはCPU温度が80度をすぐに超過するのでファン速度の乱高下も激しくファンノイズはかなり煩く感じます。
CPUファン2（M.2ファン）の動作モードはサイレントモード、もしくはカスタマイズモードによる手動設定とし（30％で5000RPM程度ならファンノイズは気にならないと思います）、ファン制御ソースは大きく温度が変動しないM/B温度に変更するのがオススメです。

ちなみに、カスタマイズモードでは他のファン端子と同様に比例カーブを決める温度とファン速度を4つ指定でき、Allow Fan Stopを有効にすると制御ソース温度が下限温度とな温度1以下の時に冷却ファンは停止します。

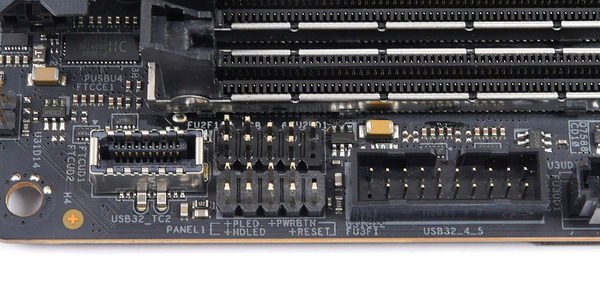

マザーボード右端には最新接続規格USB3.2 Gen2x2に対応する内部USB Type-Cヘッダー（正式名称はFront USB Type-E）と、内部USB3.0ヘッダーが実装されています。
内部USB2.0ヘッダーも右端に1基実装されています。最近ではCorsair iCUEやNZXT CAM対応製品など内部USB2.0を使用する機器も増えているので、内部USB2.0が1基で不足する場合はUSB2.0ヘッダー増設ハブの「NZXT INTERNAL USB HUB (Gen3)」や「Thermaltake H200 PLUS」がおすすめです。

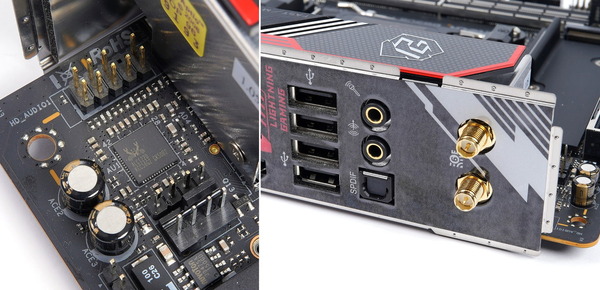

「ASRock B650E PG-ITX WiFi」はMini-ITXマザボながらオンボードサウンドにRealtek ALC1220オーディオコーデックによる高音質ソリューションが採用されオーディオ面でも充実しています。
アナログ出力にはニチコン製オーディオ向けキャパシタやSN比120dBのDACなど高品質素子を採用、7.1チャンネル HDオーディオに対応しており、デジタル出力でもオーディオ用の外部アンプなどとの接続にも最適な光デジタル端子が設置されています。


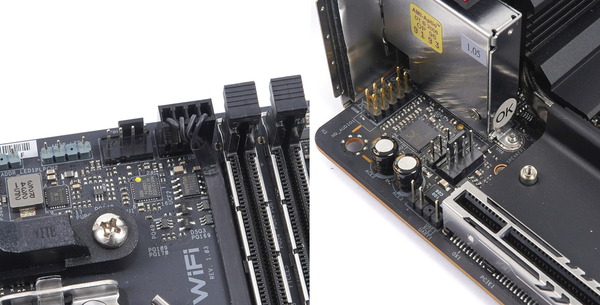

冷却ファンを接続するためのコネクタについてはPWM対応4PINファンコネクタがマザーボード上に2基設置されています。実装数自体は3基であるものの1つはM.2 SSDヒートシンクの冷却ファンで使用済みです。

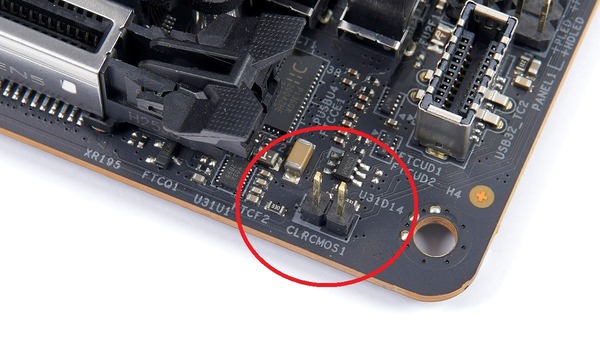

「ASRock B650E PG-ITX WiFi」にはCMOSクリアのためのオンボードボタンは実装されておらず、マザーボード右下のジャンパーピンを使用してCMOSクリアを行います。
短絡用ジャンパは付属しておらず、グラフィックボードやメモリを組み込んでしまうと、短絡するのがかなり難しい位置になっているので、ケーブルの長い2PINスイッチをあらかじめ装着しておいた方がよさそうです。リアI/OにCMOSクリア用スイッチを設置して欲しかったです。

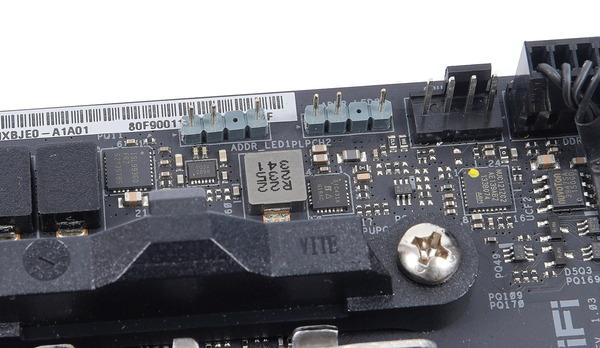

「ASRock B650E PG-ITX WiFi」にはアドレッサブルLED機器を接続可能なARGB対応VD-G型3PIN LEDヘッダーが2基実装されています。

ASRock B650E PG-ITX WiFiの検証機材

ASRock B650E PG-ITX WiFiを使用して検証機材と組み合わせてベンチ機を構築しました。ASRock B650E PG-ITX WiFi以外の検証機材は次のようになっています。


AMD 600シリーズチップセット搭載AM5マザーボードの検証機ではシステムメモリとして、Ryzen 7000用OCメモリのスイートスポットとアピールされているメモリ周波数6000MHz/CL30の低レイテンシなメモリOCに対応した「G.Skill Trident Z5 Neo（型番：F5-6000J3038F16GX2-TZ5N）」を使用しています。
G.Skill Trident Z5 NeoシリーズはAMD EXPOのOCプロファイルに対応した製品なので、AMD Ryzen 7000シリーズCPUで高性能なPCを構築するお供としてオススメのOCメモリです。ARGB LEDイルミネーションを搭載したバリエーションモデル G.Skill Trident Z5 Neo RGBもラインナップされています。
・「G.Skill Trident Z5 Neo」をレビュー。EXPOで6000MHz/CL30のOCを試す！


360サイズや240サイズなど120mmファンを複数搭載できるマルチファンラジエーターの簡易水冷CPUクーラーを使用するのであれば、「Noctua NF-A12x25 PWM」への換装もおすすめです。
「Noctua NF-A12x25 PWM」は、超硬質かつ軽量な新素材「Sterrox LCP」の採用によってフレーム-ブレード間0.5mmの限界を実現させた次世代汎用120mm口径ファンとなっており、1基あたり3500円ほどと高価ですが、標準ファンよりも静音性と冷却性能を向上させることができます。
・Noctua NF-A12x25シリーズのレビュー記事一覧へ


ベンチ機のシステムストレージには「Samsung SSD 980 PRO 500GB」を使用しています。
Samsung SSD 980 PROは、PCIE4.0対応によって連続アクセススピードを最大で2倍に飛躍させただけでなく、ランダム性能の向上によってSSD実用性能においても前世代970 PROから大幅な向上を果たし、PCIE4.0アーリーアダプターなPhison PS5016-E16採用リファレンスSSDよりも高速なので、これからPCIE4.0対応プラットフォームの自作PCを組むなら、システム/データ用ストレージとして非常にオススメな製品です。
・「Samsung SSD 980 PRO 1TB」をレビュー。堂々の最速更新


CPUとCPUクーラー間の熱伝導グリスには当サイト推奨で管理人も愛用しているお馴染みのクマさんグリス（Thermal Grizzly Kryonaut）を塗りました。使い切りの小容量から何度も塗りなおせる大容量までバリエーションも豊富で、性能面でも熱伝導効率が高く、塗布しやすい柔らかいグリスなのでおすすめです。


グリスを塗る量はてきとうでOKです。管理人はヘラとかも使わず中央山盛りで対角線だけ若干伸ばして塗っています。特にThermal Grizzly Kryonautは柔らかいグリスでCPUクーラー固定時の圧着で伸びるので塗り方を気にする必要もありません。


サーマルグリスの代用品として、数年スパンの長期使用においても性能低下が基本的になく再利用も可能、グリスが零れてマザーボードが汚れたり壊れる心配もないので、炭素繊維サーマルシート「Thermal Grizzly Carbonaut」もオススメです。



以上で検証機材のセットアップが完了となります。

ASRock B650E PG-ITX WiFiのBIOSについて

ASRock B650E PG-ITX WiFiを使用した検証機の構築も完了したので動作検証とOC耐性のチェックの前にBIOSの紹介をします。
（OSから日付調整する前にスクショを取っている場合、日付がおかしいですが無視してください。また内容的に差異のないものは過去の同社製マザーボードのBIOSスクリーンショットを流用しています。）

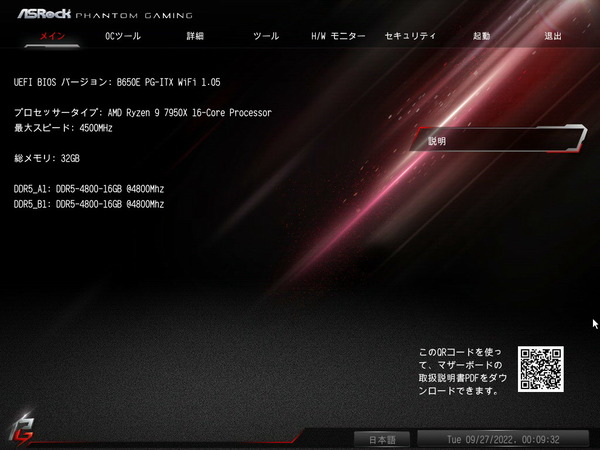

BIOSに最初にアクセスすると「ASRock B650E PG-ITX WiFi」では最初から詳細モードが表示されます。
ASRock B650E PG-ITX WiFiのBIOSの詳細モードは、従来通りの文字ベースBIOSメニューになっています。画面上に表示されている「メイン」「OCツール」「詳細」などメニュータブから左右カーソルキーで各設定ページが表示できます。画面右下の「English」と表記されたボタンから言語設定が可能です。

ASRock B650E PG-ITX WiFiのBIOSは日本語に対応しています。ASRockのマザーボードというと「Save Changes and Exit」が「変更がそして退出することを保存します」のように翻訳が怪しい部分がありましたが、ASRock B650E PG-ITX WiFiなど最新マザーボードでは翻訳が正確になっています。

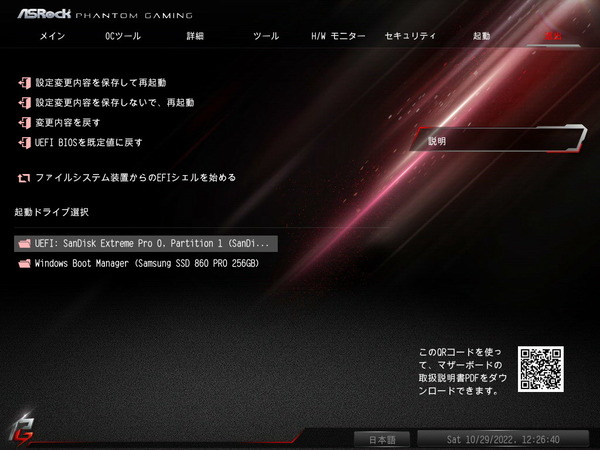

ASRock B650E PG-ITX WiFiのBIOSにおいて設定の保存とBIOSからの退出はトップメニュータブ最右端の「出口」から行えます。特定のブートデバイスを指定してBIOSから退出するBoot Override機能もあります。


BIOSのアップデート方法は、まず下から最新のBIOSファイルを公式DLページからダウンロード、解凍してUSBメモリのルートに解凍フォルダを置きます。
サポート：https://www.asrock.com/MB/AMD/B650E%20PG-ITX%20WiFi/index.jp.asp#BIOS

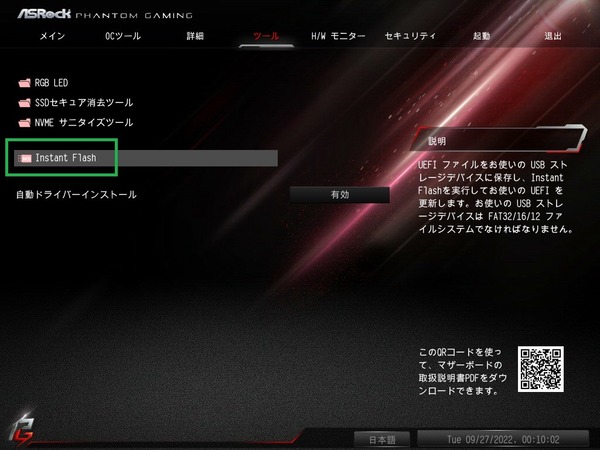

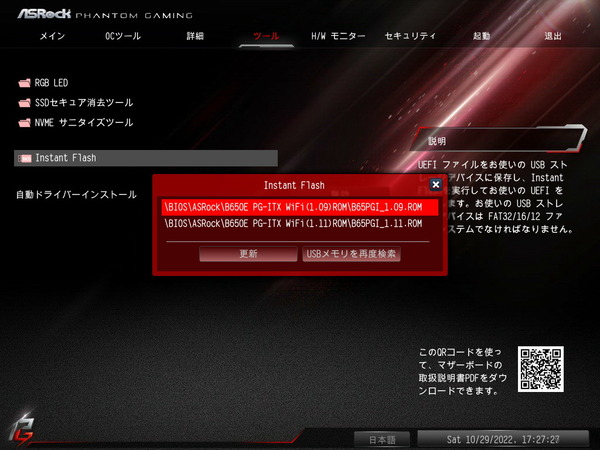

USBメモリを挿入したままBIOSを起動し、トップメニュータブ「ツール」の「Instant FLASH」を選択します。「Instant FLASH」を選択すると自動でUSBメモリ内から総当たりでアップデートファイルを探索してくれます。自動探索は便利なのですが、反面、探索方法は総当たりなのでファイルが多いと時間がかかるため、アップデート時はファイルの少ないUSBメモリを使用するのがおすすめです。

USBメモリからアップデートファイルが見つかると更新するかどうか尋ねられるので更新を選択します。あとは自動でBIOSアップデートが進行します。

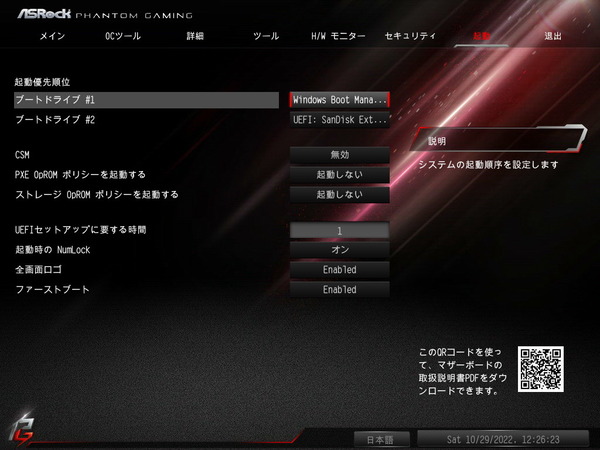

ブートとOSインストール周りについて紹介します。とはいってもASRock B650E PG-ITX WiFiのブート回りは下画像のように非常に簡潔にまとめられており初心者でも迷うことはないと思います。

OSのインストールも「起動順序 #1」に「UEFI 〇〇」というOSインストールメディアを設定して保存＆退出でOKです。退出のメニューから「UEFI 〇〇」をブートオーバーライドで指定して起動しても同様にOSのインストールデバイスから起動可能です。






BIOSのアップデートやWindows OSのインストール方法を紹介したところで、ASRock B650E PG-ITX WiFiのBIOS機能で管理人が気になったものをいくつかチェックしていきます。

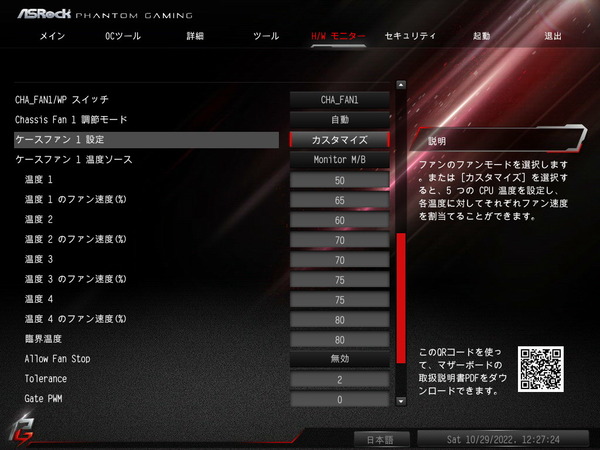

「ASRock B650E PG-ITX WiFi」のファンコントロール機能について紹介します。

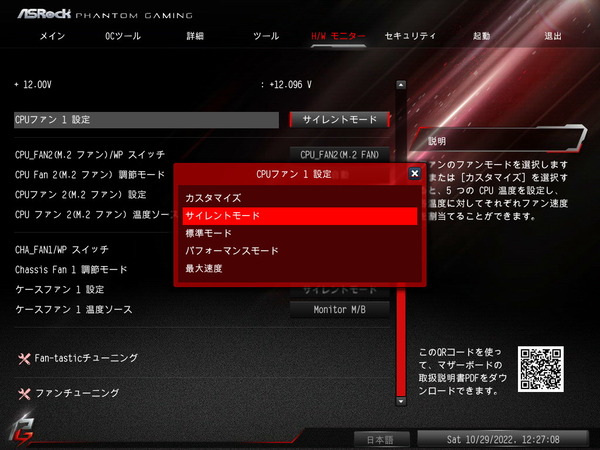

ASRock B650E PG-ITX WiFiのファンコントロール機能ではマザーボード上に設置されている各ファン端子について個別に設定が可能です。

「標準/サイレント/パフォーマンス/最大速度」の4種類のプリセット設定に加えて、個別に温度・ファン速度の比例カーブを指定できる「カスタマイズ」の5つのモードを使用できます。

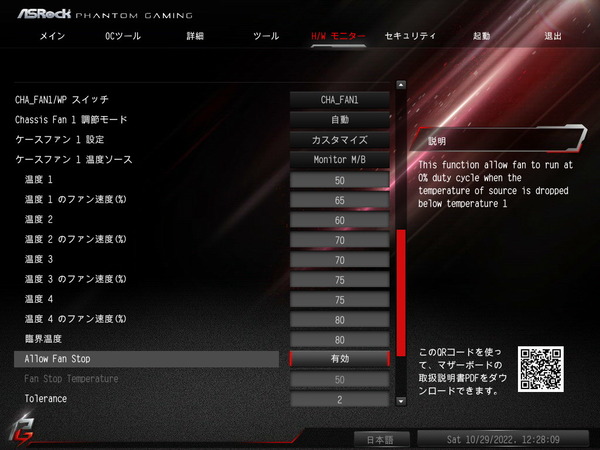

「カスタマイズ」モードでは比例カーブを決める温度とファン速度を4つ指定できます。CPUファンはCPUソースで固定ですが、ケースファン端子はソースとなるセンサーにCPU温度とマザーボード温度の2つから選択できます。外部温度センサーには非対応です。


またカスタマイズモードでは、下限温度以下で冷却ファンを停止させる所謂セミファンレス機能を実現する「Allow Fan Stop」の設定が表示されます。

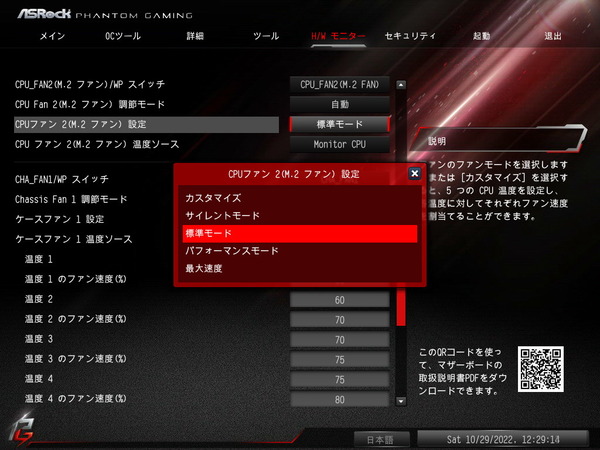

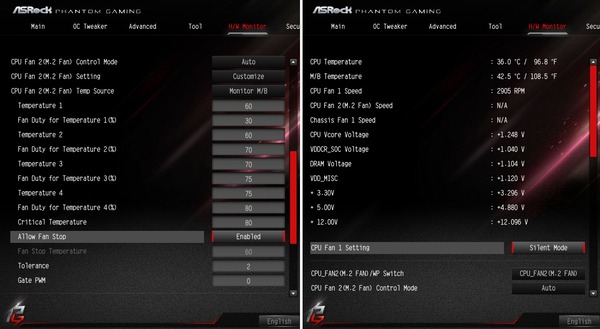

「ASRock B650E PG-ITX WiFi」はM.2 SSDヒートシンクに冷却ファンが搭載されていますが、BIOSメニュー上では「CPUファン2（M.2ファン）」として登録されています。

BIOS：1.11において初期設定は動作モードが標準モード、制御ソースはCPU温度になっており、アイドル状態でもファンは7000～8000RPMで動作し、加えてRyzen 7000シリーズCPU上位モデルはCPU温度が80度をすぐに超過するのでファン速度の乱高下も激しくファンノイズはかなり煩く感じます。
CPUファン2（M.2ファン）の動作モードはサイレントモード、もしくはカスタマイズモードによる手動設定とし（30％で5000RPM程度ならファンノイズは気にならないと思います）、ファン制御ソースは大きく温度が変動しないM/B温度に変更するのがオススメです。


ちなみに、カスタマイズモードでは他のファン端子と同様に比例カーブを決める温度とファン速度を4つ指定でき、Allow Fan Stopを有効にすると制御ソース温度が下限温度とな温度1以下の時に冷却ファンは停止します。

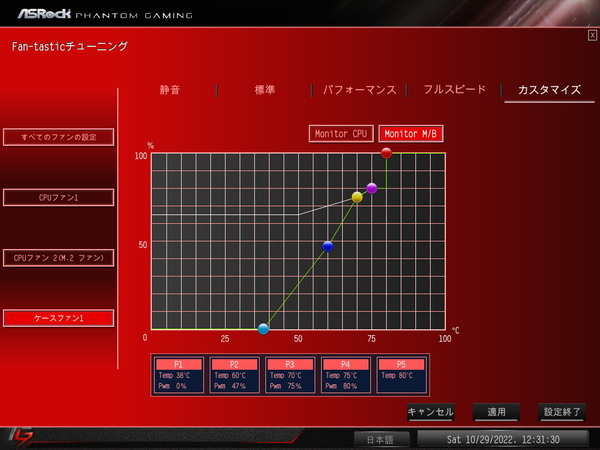

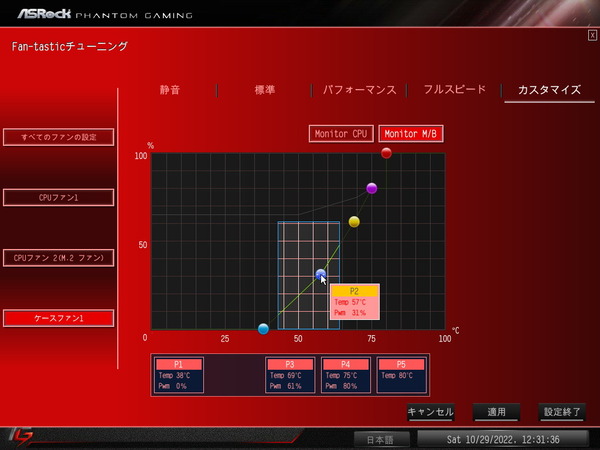

ファン端子コントロールの一番下までスクロールすると「Fan Tuning」と「Fan-Tasticチューニング」という項目があります。
「Fan Tuning」はワンクリックで自動で接続された冷却ファンの動作を最適化してくれる機能です。「Fan-Tasticチューニング」はグラフィカルUIによるファンコントールの設定機能になっています。

機能的には上で紹介したコンソールのファンコンと同じで、グラフィカルUIでわかりやすく設定できるよという機能になっています。直感的にわかりますし直打ちが苦手な人にはありがたい機能だと思います。マウス操作重視のUIですがキーボードからもカーソルキーでフルコントロール可能です。

ASRock B650E PG-ITX WiFiのOC設定について

「ASRock B650E PG-ITX WiFi」のBIOS設定からオーバークロック、低電圧化、電力制限の解除などCPUやメモリの動作設定をチューニングする方法を紹介します。

なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成（CPU、マザーボード、メモリ、システムストレージ、グラフィックボード）以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。

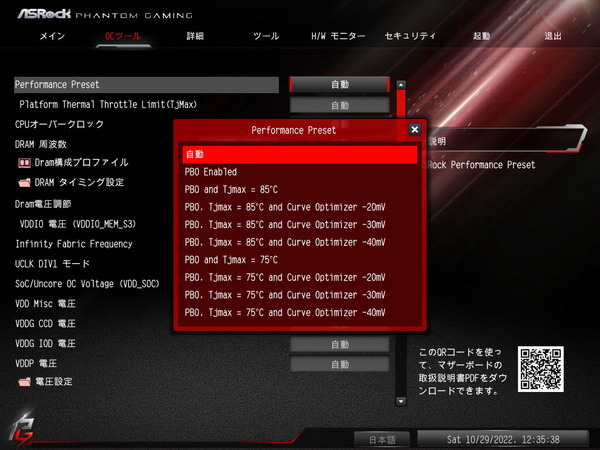

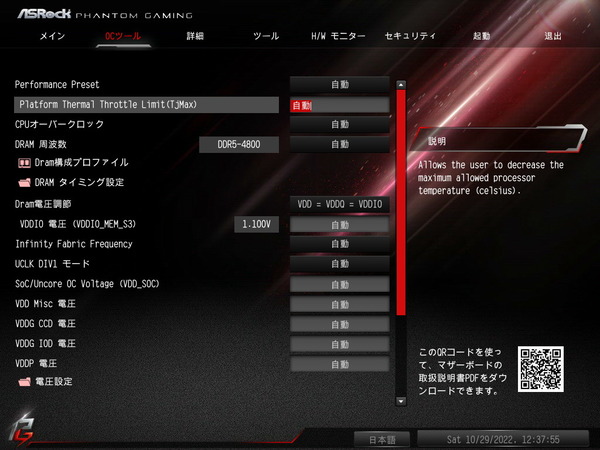

ASRock B650E PG-ITX WiFiのオーバークロック設定はOCツールというトップメニューのタブページにCPUコアクロック、メモリ、電圧など各種設定項目が集約されています。OCツールのページをスクロールしていくとCPUコアクロック、メモリ、電圧の順番で設定項目が表示されます。



Ryzen CPUは、CPU温度や電力に関して安定動作可能な相関関係を記したテーブルがCPU内部に用意されており、それに則した形でPure PowerやPrecision Boost 2いったRyzen CPUの独自機能により動作クロックや電力がリアルタイム制御されています。

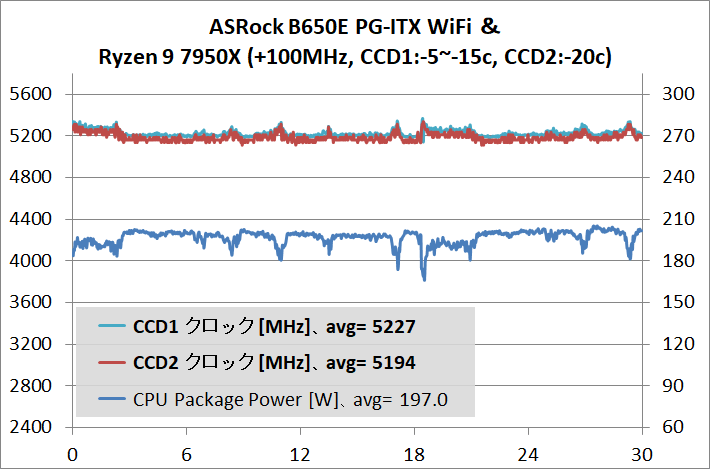

例えばRyzen 9 7950XではCPUクーラー冷却性能の影響で若干前後しますが、単コア負荷の場合は最大で5.7GHz以上、全コア負荷の場合はTDPの範囲内で変動しますが、PCゲームのような軽いワークロードであればコア毎に5.5GHz程度で動作し、3Dレンダリングや動画のエンコードなどCPUがフルパワーを発揮する重いワークロードでは冷却性能が十分ならベースクロックを上回る平均5.0～5.2GHz程度で動作します。


Ryzen/Threadripper CPUの動作クロックに関する予備知識については下の記事で概要を解説しているので参考にしてください。

PBOによる低電圧化や電力制限について

Precision Boost Overdrive 2によるクロックアップや低電圧化、PPT/EDC/TDCによる電力制限の解除といった近年のRyzen CPUのチューニングにオススメな設定について紹介します。

「ASRock B650E PG-ITX WiFi」では単コアブーストクロックを維持したまま、電力制限を解除することで全コア最大動作倍率を引き上げることができる「Precision Boost Overdrive 2」もBIOSから設定が可能です。

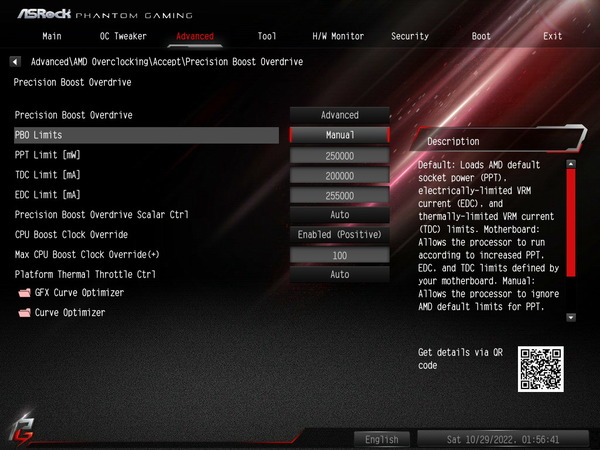

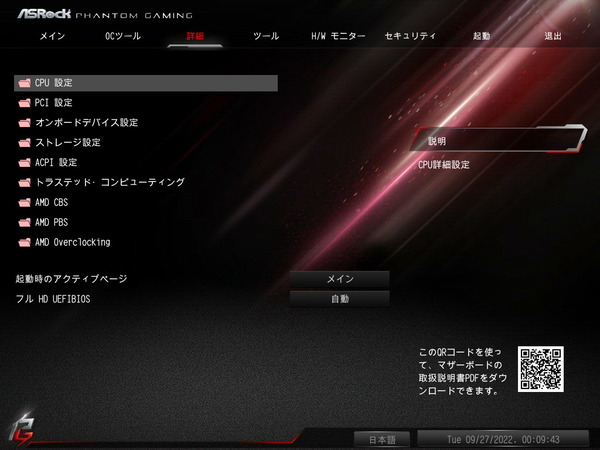

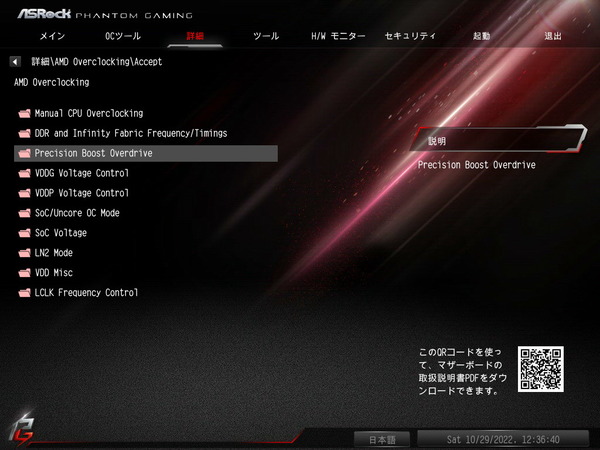

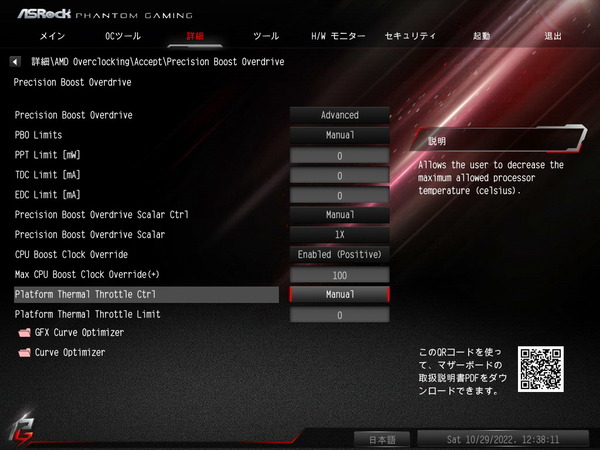

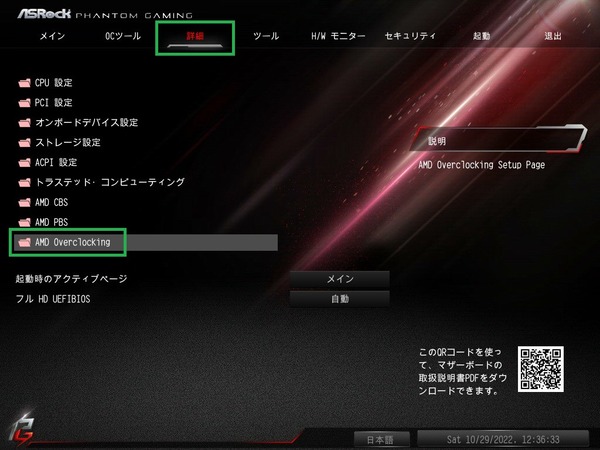

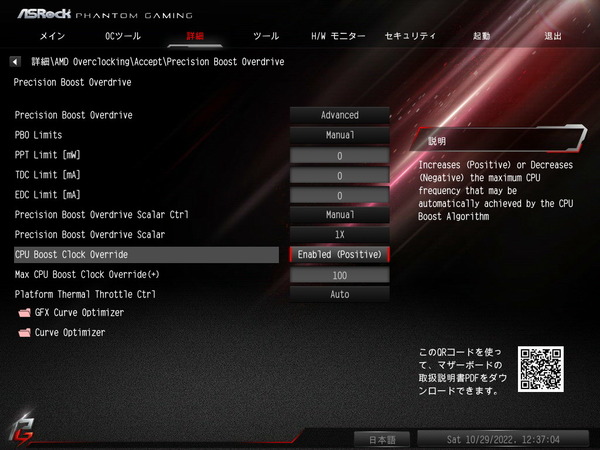

ただし設定項目は若干分かり難い場所に配置されており、「アドバンスド - AMD Overclocking - Precision Boost Overdrive」の順にアクセスしていく必要があります。OCツールの上のほうにショートカットを配置しておいて欲しいところです。

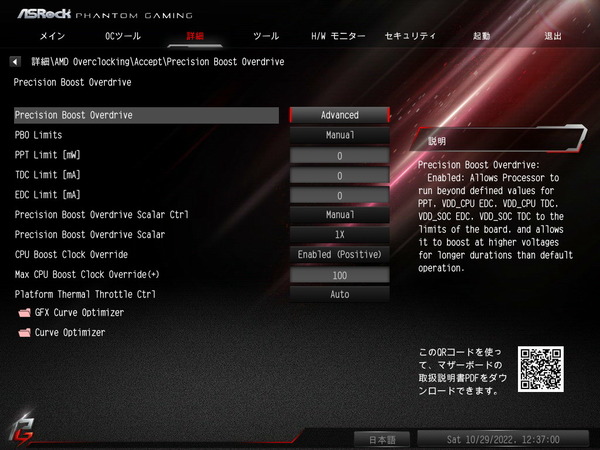

Precision Boost Overdriveを「Manual」もしくは「Advanced」に設定にすると、Ryzen 7000シリーズにおいても前世代と同様に、電力制限上限値を指定する「PPT Limit (W)」、最大動作クロックの制限値に影響する「TDC Limit / EDC Limit (A)」を設定できます。
【注意】 BIOS:1.11において設定値の単位がPPTはmW、TDC/EDCはmAです。PPTを125Wにしたい場合、”125000”と入力する必要があります。
その他にもXFR2によるコアクロックの上昇幅を設定する「Max CPU Boost Clock Override」や、Precision Boost 2やXFRによる自動OC機能が効く温度閾値を引き上げる「Platform Thermal Throttle Limit」などのオプションが配置されています。


「Max CPU Boost Clock Override」はXFR2による自動OCの上昇幅の設定です。PBOでシングルスレッド性能を向上させたい時に後述のCurve Optimizerと組み合わせます。

例えばRyzen 9 7950Xの単コア最大ブーストクロックの仕様値は5.70GHzですが、定格でもXFR2による100MHzのクロックアップが適用されており、Precision Boost Fmaxは5.80GHzです。（Ryzen MasterでCCX Max Speedとして確認できる）
Max CPU Boost Clock Overrideを有効にすると、標準の100MHzに加えて50MHz、さらに設定値分だけPrecision Boost Fmaxが上昇します。つまり100MHzに設定するとRyzen 9 7950XのPrecision Boost Fmaxは5.95GHzとなります。
電力制限や温度制限が支配的になるので、多スレッド負荷時は効果を実感しにくいのですが、多スレッドも含めて一律で上限が引き上げられるはずです。

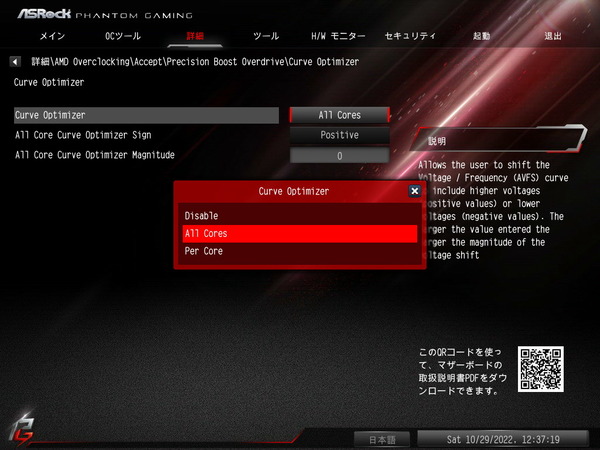

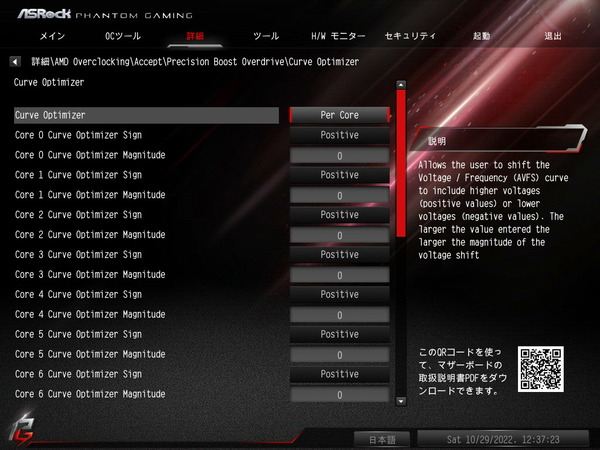

Ryzen 7000シリーズCPUは上記の電力制限解除に加えて、V-Fカーブ調整機能 Curve Optimizerによる低電圧化が可能です。

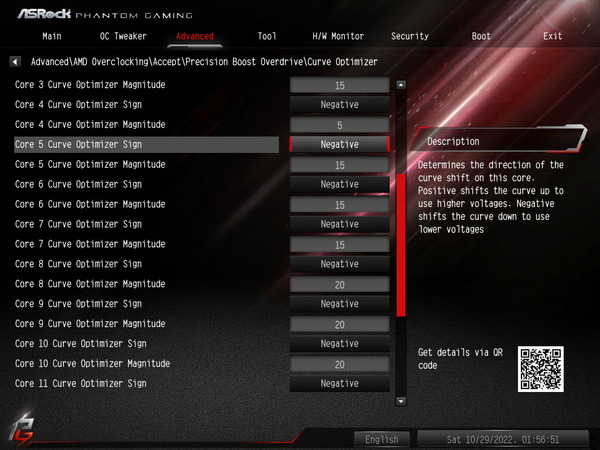

Curve Optimizerでは全コア一律orコア別で電圧オフセット設定ができます。設定単位はmvではなくcountという独自単位（1count = 30～50mV程度とのこと）になっています。Positive（＋）とNegative（－）で増減を、countは0～30の範囲内で指定できます。

全コア個別設定もできるので単コアブースト優先率や電圧特性に応じてオフセット値を変えることによって、上で紹介したMax CPU Boost Clock Overrideとの相乗効果で、マルチスレッド性能だけでなくシングルスレッド性能も向上させることが可能です。

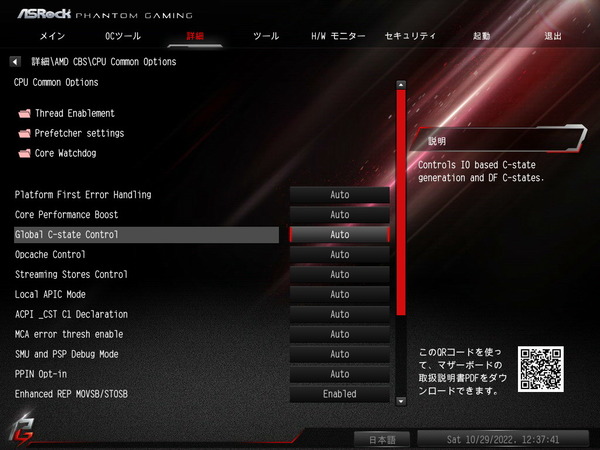

ちなみにPrecision Boost Overdriveでクロックアップを行う場合、AMD CBS内の「Global C-State」は無効化しないでください。
特定の動作倍率で固定するマニュアルOCの場合はGlobal C-Stateを無効化した方が良いと言われますが、PBOの時は無効化すると単コア最大ブーストクロックが伸びず、シングルスレッド性能が下がってしまいます。


Ryzen 9 7950XなどRyzen 7000シリーズの上位モデルはPPT等の電力制限値も適用されているものの、実際の動作としてはCPUの臨界温度95度を上限として可能な限りCPUコアクロックを引き上げるような定格動作設定になっています。
高負荷時にCPU温度が95度に達するのが気になる人は、「Platform Thermal Throttle Limit」で定格95度の臨界温度を温度の整数値指定で変更できます。もしくはAMD CBS - SMU Common Option内の「Thermal Control」から。



単純に電力制限だけを変更したいということであれば、AMD CBS - SMU Common Option内の「Package Power Limit（PPT）」から任意の数値を指定できます。
Ryzen 9 7900XやRyzen 9 7950Xのような定格TDP170WのメニーコアCPUを95Wなど低い消費電力に制限して運用することができます。
【注意】 BIOS:1.11において設定値の単位がPPTはmW、TDC/EDCはmAです。PPTを125Wにしたい場合、”125000”と入力する必要があります。

CPUコアクロックのマニュアルOCについて

近年のCPUでは高い単コア最大ブーストクロックを維持できるV-Fカーブの低電圧化が常用チューニングでは主流ですが、ここからはベンチマークスコアを追求するOC競技等に最適なCPUコアクロックを定格動作倍率よりも高く設定するマニュアルOCについて説明します。

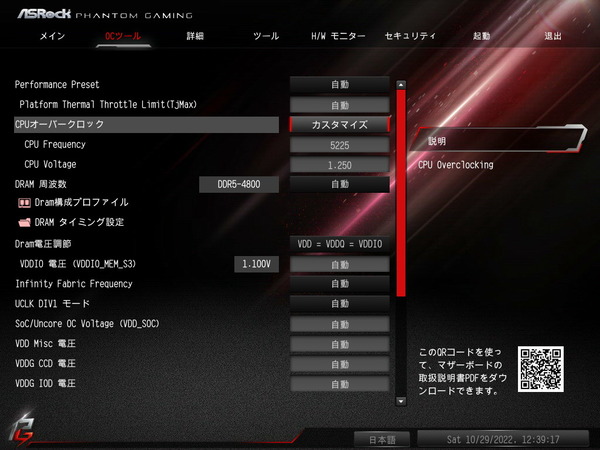

「ASRock B650E PG-ITX WiFi」のマニュアルOC設定方法はコアクロック（MHz）の指定値を直に打ち込む形になっています。
「CPU Frequency and Voltage Change」の項目を「手動」に変更すると「CPU Frequency」の項目が表示されます。例えば「4025」のように「CPU Frequency」を設定すると4025MHzで動作するように設定されます。コアクロックは25MHz間隔で指定可能です。

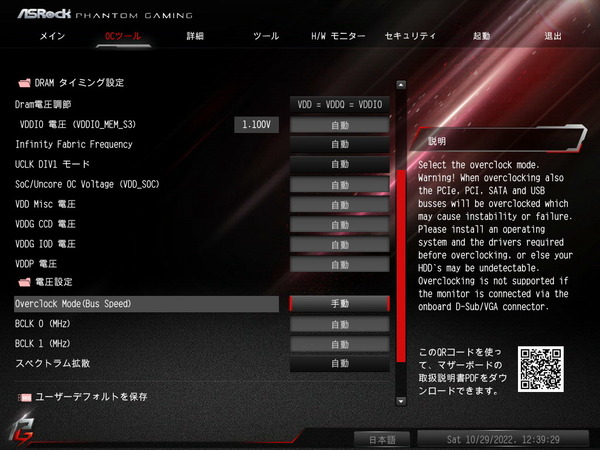

ASRock B650E PG-ITX WiFiはベースクロック（BCLK）の調整にも対応しています。OCツールのページを下にスクロールしていくと、Overclock Mode(BUS Speed)として表示されます。BCLK 0はCPUのベースクロック、BCLK 1はPCIEなどその他のベースクロックとなっており、同期/非同期で設定が可能です。



続いてコア電圧の調整を行います。
AMD Ryzen CPUのオーバークロックで変更する電圧設定については、CPUコアクロックに影響する「CPUコア電圧」と、メモリクロックやCPU内蔵グラフィックス（iGPU）の動作周波数に影響する「SOC電圧」の2種類のみと非常に簡単化されています。


ASRock B650E PG-ITX WiFiではOCツールの項目で下にスクロールしていくと、各種電圧設定項目が表示されます。
CPUコアクロックの動作倍率を一律で指定するマニュアルOCを行う場合、ASRock B650E PG-ITX WiFiでは「CPU Frequency」のすぐ下にある「CPU Voltage」の項目を変更します。(電圧設定の箇所にもコア電圧の項目がありますが、そちらは自動のまま放置でOKです。)
ASRock B650E PG-ITX WiFiではマニュアルの設定値を指定して入力する固定モードのみが使用できます。AMD Ryzen CPUのコア電圧は0.005V刻みでコア電圧の設定が可能です。

ちなみにCPUコア電圧はコアクロックの下だけでなく、ロードラインキャリブレーションなども配置されている電圧設定の中にも同じ名前のものがあります。
上で紹介したCPUコアクロックと並んでいる方はCPU内部の電圧設定に対して、こちらはマザーボード側の設定となっており、両方に設定を行った場合、後者は前者に優先されます。


CPUコア電圧モードについて簡単に説明すると、マザーボードにより対応しているモードは異なりますが、コア電圧モードの概略図は次のようになっています。
負荷に依らず一定電圧をかけ続ける固定モードに対して、オフセットモードやアダプティブモードはCPU毎に異なるV-Fカーブを参照し、負荷に比例して電圧が変化します。
低負荷時は電圧が下がるので省電力に優れますが、マニュアルOCをする場合はマザーボードによって挙動に差があり安定する設定を見極めるのが難しいので、個人的にはオフセットやアダプティブは定格向け、OCには固定値適用の固定モードを推奨しています。
OCでオフセットやアダプティブを使う場合も最初はコアクロックに対して安定する電圧を見極める必要があるので、まずは固定モードを使用します。


またコアクロックを高く設定する時に追加で変更するといい項目として「ロードラインキャリブレーション」があります。ロードラインキャリブレーションはCPU負荷時の電圧降下を補正してOCを安定させる機能です。
補正の強度として自動およびレベル〇で何段階か用意されていますが、レベル1が補正最大で、レベルの添え字が小さいほど電圧降下の補正は強くなります。
補正が強いほどOCは安定しやすくなりますが発熱も大きくなります。ストレステストのCPU温度をチェックしながら補正を調整していくのがおすすめです。

メモリのオーバークロックについて

メモリのオーバークロックについても簡単に紹介しておきます。
メモリの性能について簡単に言うと「動作クロックが高く」「タイミングが小さい」ほど性能は高くなります。
そのためメモリOCを手動で行う手順を簡単にすると「電圧を上げて動作可能なクロックを探し」、「そのクロックにおいて正常に動作する最小のタイミングを探る」という2つの手順を繰り返すことになります。
なお、 メモリOCではPOSTすらクリアできずBIOSに到達できないことも少なくありません。メモリ設定を初期化できるようにCMOSクリアの手順を事前に確認しておいてください。

Intel XMPやAMD EXPOのOCプロファイルによるメモリOCは上の手順によるOC選別をメーカー側がすでに行い動作確認をしているので、メーカーが動作確認を行ったOCプロファイルを適用するだけで簡単にメモリをオーバークロックできます。

「ASRock B650E PG-ITX WiFi」はAMD環境に最適化されたEXPO対応メモリだけでなく、Intel XMP対応メモリのどちらでもOCプロファイルによるメモリOCが可能です。
メモリOCで有名なXMPプロファイルはIntelの策定した規格なのでAMD製CPU＆マザーボード環境では厳密にいうと非対応ですが、ASRock B650E PG-ITX WiFiなどASRockマザーボードでは、メモリに収録されたXMPプロファイルからRyzen環境でも使用可能なメモリOCプロファイルを自動生成する機能があります。

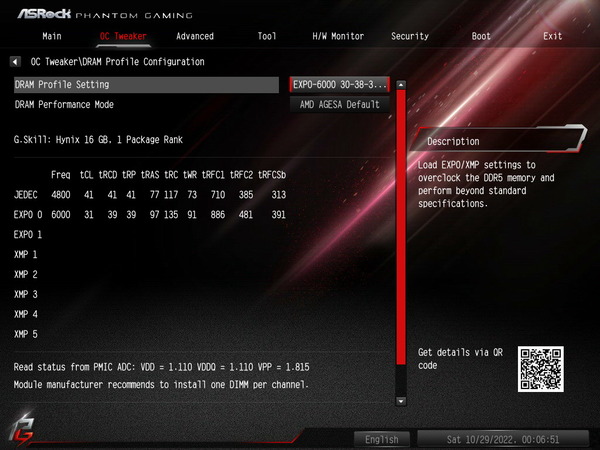

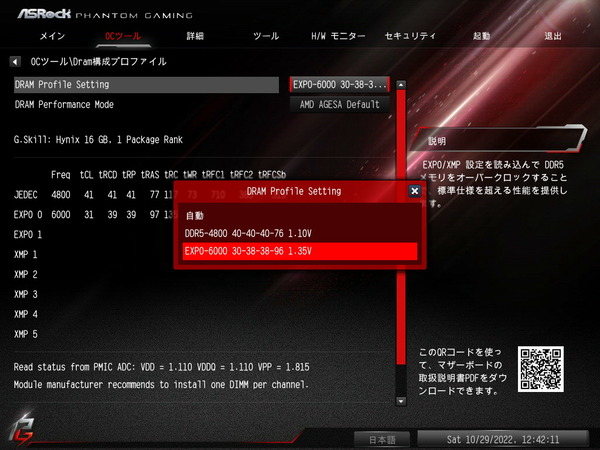

メモリに収録されたOCプロファイルの適用は「DRAM Profile Configuration（DRAM構成プロファイル）」の中に配置されています。

DRAM Profile Settingで適用したいOCプロファイルを選択すれば、AMD EXPOやIntel XMPによるメモリのオーバークロックが可能です。

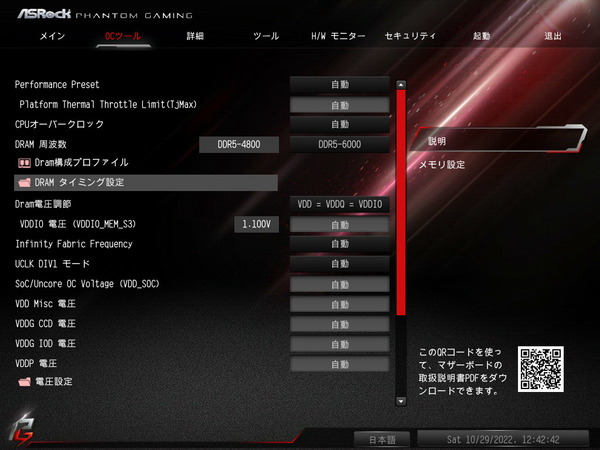

メモリ周波数は「DRAM周波数（DRAM Frequency）」という項目のプルダウンメニューから動作クロック（倍率）を任意に設定可能です。メモリ周波数もBCLKに対する倍率で動作周波数が決まります。
EXPO/A-XMPを使用せず、「DRAM Frequency」の設定値が自動（Auto）になっている場合は、使用するメモリにSPD情報として収録されている動作クロック4800MHz、5200MHzなどのメモリ周波数およびタイミングによる定格動作となります。

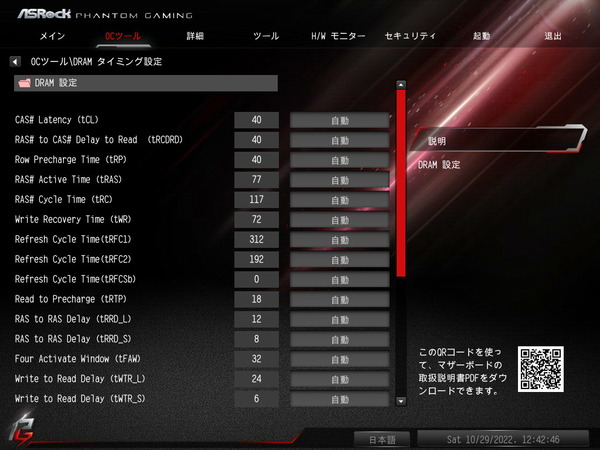

「ASRock B650E PG-ITX WiFi」ではメモリタイミングの個別手動設定も可能です。

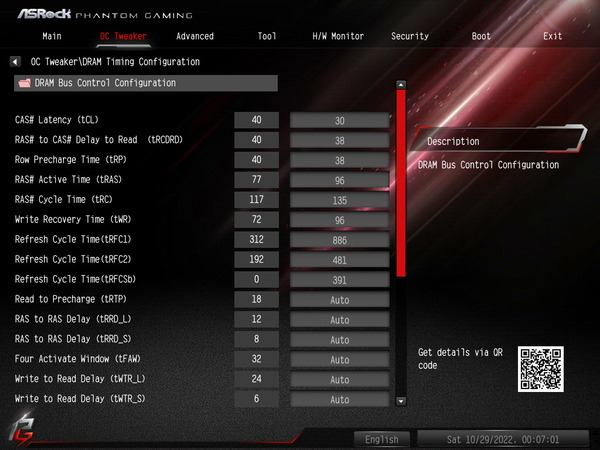

メモリタイミングを手動で設定する場合、基本的にはOCメモリ製品のスペックとして公表されることの多い、「CAS Latency (tCL)」、「RAS to CAS (tRCD)」、「RAS Precharge (tRP)」、「RAS Active Time (tRAS)」、「Active to Active Command Time (tRC)」の主要な5タイミングと、加えて「Command Rate：1 or 2」の6つ以外はAutoのままでいいと思います。
あとOCプロファイル適用後、メモリストレステストが数分から10分弱でエラーが出てしまう時は、「Write Recovery Time (tWR)」を2～6程度盛ると安定するかもしれません。


DDR5メモリの周波数OCを行う際はメモリ電圧を、メモリ周波数6000MHz以上の場合は1.300V～1.350V程度に上げる必要があります。

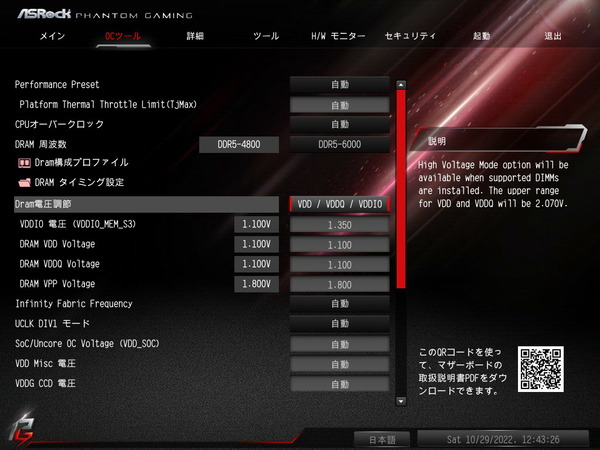

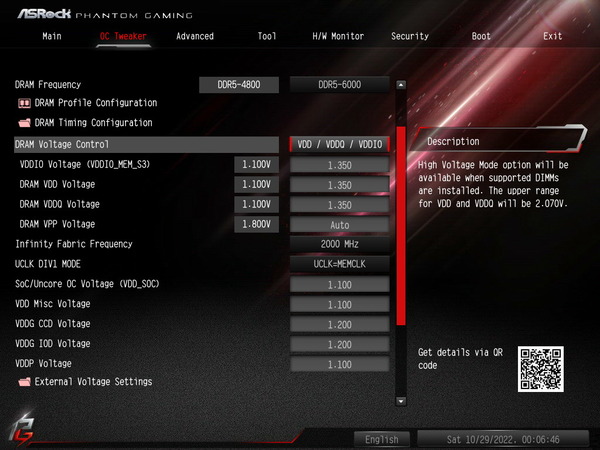

厳密に言うと、Ryzen 7000環境におけるメモリ電圧はDRAM Voltage、DRAM VDDQ Voltage、CPU VDDIO Voltageの3種類に分けられるのですが、簡略化して同じ設定値でOKです。

「ASRock B650E PG-ITX WiFi」の場合は、3つの設定値を同期させるDRAM Voltage Controlという機能がありますが、この設定を変更すれば異なる値を設定することも可能です。

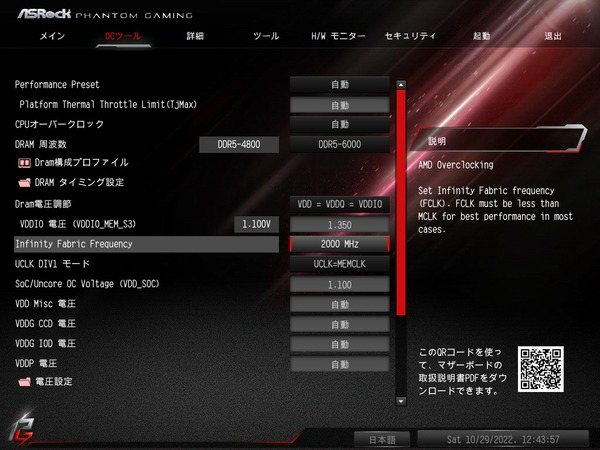

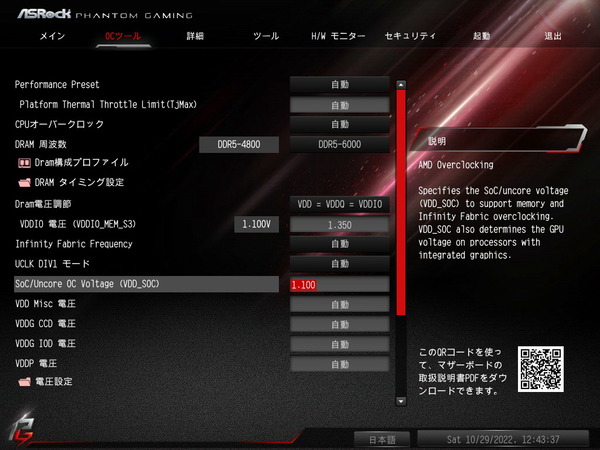

メモリ周波数をOCするとメモリコントローラーやInfinity Fabricの動作周波数も変化するので、DRAM電圧だけでなく「CPU SOC電圧（CPU NB/SOC Voltage）」も昇圧します。
メモリ周波数が6000MHz程度（UCLK 3000MHzとFCLK 2000MHz）であれば、CPU SOC電圧の目安は1.100V程度です。Auto設定だと1.300～1.350Vくらいに昇圧されることがあるので注意。
あとVDDG CCD/IOD Voltageは自動設定のままで試してみて安定しないようであれば、1.000～1.200Vの範囲内を0.050V刻みで試してみてください。


Ryzen 7000シリーズCPUではメモリコントローラー周波数（UCLK）とメモリ周波数の同期として1：1対応と1：2対応の2つの動作モードがあります。CPU個体差（メモコンのOC耐性）にも依りますが、メモリ周波数6000MHzまでなら1：1同期で問題ないはずです。


Ryzen 5000シリーズCPU以前では性能を重視するなら、メモリ周波数とメモコン周波数、そしてInfinity Fabric周波数の3つを1:1:1で同期させるのが最も遅延が小さくので推奨されていました。（もしくは遅延が増えるのを許容して高メモリ周波数重視で、UCLKを1:2同期に下げ、FCLKは非同期モードに）
DDR5メモリに対応するRyzen 7000シリーズCPUではInfinity Fabric周波数（FCLK）をメモリ周波数と1:1同期させるのは難しいので、FCLKはAuto設定の非同期モードとし、メモリ周波数6000MHzでUCLKを1:1同期にするのが性能のスイートスポットとして推奨されています。


Ryzen 7000シリーズCPUのInfinity Fabric周波数（FCLK）はメモリ周波数とは無関係に設定することになります。
CPU個体差（IF周波数のOC耐性）にも依りますが、一般的に2000MHz程度なら安定動作するようです。メモリ周波数6000MHzでメモリOCを行った時にAuto設定になっていると2000MHzが適用されます。
CPUのIF周波数OC耐性に応じて2200MHzなどにOCすること性能向上を狙えます。上で紹介した通り、FCLK周波数に関連する電圧はCPU SOC電圧です。

ASRock B650E PG-ITX WiFiの動作検証・OC耐性

BIOS周りの管理人的に気になるところやOC設定の基本についての紹介はこのあたりにして「ASRock B650E PG-ITX WiFi」を使用した検証機で具体的に動作検証とOC耐性をチェックしていきます。


「ASRock B650E PG-ITX WiFi」を使用した場合のCPUおよびメモリのオーバークロック耐性をチェックしてみました。
なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成（CPU、マザーボード、メモリ、システムストレージ、グラフィックボード）以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。


近年のRyzen CPUは非常に高い単コアブーストクロックが適用されていますが、Precision Boost Overdrive 2を使用すれば、シングルスレッド性能を損なうことなく、マルチスレッド性能を向上させられます。
PBOによって定格の電力制限を解除することで、CPUクーラーの冷却性能が許す限り（CPU温度が閾値を超えない限り）、Precision Boost2/XFR2で参照されるテーブルの限界近くまでクロックアップさせることが可能です。

ただし、Ryzen 9 7950Xはアウトボックス時点で性能を限界近くまで追求したチューニングが施されており、360サイズAIO水冷CPUクーラーを組み合わせても、CPU温度がボトルネックになり、CPU消費電力が200～230W程度に収束してしまいます。
従来のRyzen CPU同様に、PBOで電力制限を解除、360サイズAIO水冷CPUクーラーのような高性能なCPUクーラーの冷却性能にまかせて自動OC機能によるクロックアップを狙うというのがベースになりますが、Ryzen 9 7950XなどRyzen 7000シリーズCPUの上位モデルで性能を追求するには、限られた消費電力の中でコアクロックを上昇させる必要があるので、さらにCurve OptimizerによってV-Fカーブの低電圧化を行います。



まずは「ASRock B650E PG-ITX WiFi」に16コア32スレッドCPUのRyzen 9 7950Xを組み合わせて長時間負荷をかけ続けた時に、VRM電源周辺温度はどれくらいなのか、サーモグラフィーカメラ搭載スマートフォン CAT S62 PROを使用してチェックします。


CPUを定格で運用もしくはOC設定を適用した際のCPU温度やVRM電源温度を検証するストレステストについては、下記の動画エンコードを使用しています。
FF14ベンチマークの動画（再生時間7分、4K解像度、60FPS、容量5.7GB）をソースとしてHandBrake(x264)を使ってエンコードを行います。Ryzen 9 7950Xは16コア32スレッドのCPUなので、同じ動画のエンコードを4つ並列して実行し、30分程度負荷をかけ続けます。ストレステスト中のファン回転数は一定値に固定しています。
なおAMD Ryzen 7000シリーズCPUの場合、動画エンコードに比べてCinebench R23 30分ストレステストの方が負荷が大きく、CPU消費電力には10～15W程度の差が生じます。

注：CPUのストレステストについてはOCCTなど専用負荷ソフトを使用する検証が多いですが、当サイトではPCゲームや動画のエンコードなど一般的なユースで安定動作すればOKとういう観点から管理人の経験的に上の検証方法をストレステストとして採用しています。


まずは単純に上記の「ASRock B650E PG-ITX WiFi」の標準設定のままRyzen 9 7950Xを動作させてみました。
メモリOC設定については検証機材メモリ「G.Skill Trident Z5 Neo F5-6000J3038F16GX2-TZ5N」に収録されたOCプロファイルを適用し、メモリ周波数6000MHz、メモリタイミング30-38-38-96、メモリ電圧1.350Vです。メモリコントローラー周波数UCLKは1:1同期、Infinity Fabric周波数FCLKは2000MHzです。




上記の動作設定においてストレステスト中のCPU温度やCPU使用率のログは次のようになりました。CPUクーラーにはCorsair H150i PRO RGBを使用し、冷却ファンNoctua NF-A12x25 PWのファン回転数は1500RPMで固定しています。
Ryzen 9 7950XはCPUにフル負荷がかかるシーンだと閾値温度95度もしくはPPT：230Wを上限として動作しますが、360サイズAIO水冷CPUクーラーを組み合わせても基本的にCPU温度がボトルネックとなります。
ともあれ、「ASRock B650E PG-ITX WiFi」のVRM電源温度などマザーボード原因でスロットリングが発生することはなく、Ryzen 9 7950Xを全コア5.0～5.2GHz程度の実動値で安定して動作させることができました。

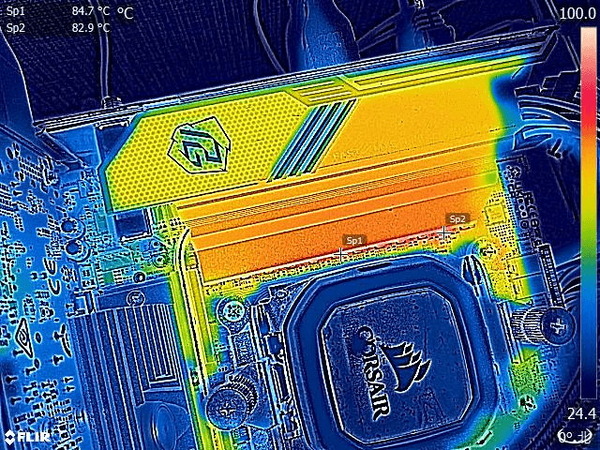

「ASRock B650E PG-ITX WiFi」の標準設定（そのまま定格）でRyzen 9 7950Xに負荷をかけるとCPU消費電力は200W前後になりますが、VRM電源周りの温度をサーモグラフィーで確認したところ、80～90度に達しました。
高温ではあるものの許容範囲内ですし（破損を心配するレベルではないという意味）、Ryzen 9 7950XはCPU温度が先にボトルネックになって、市販のCPUクーラーでは200W程度の消費電力に収束するので（Mini-ITXであれば240サイズ水冷が現実的なのでさらに下がる）、「ASRock B650E PG-ITX WiFi」ならAIO水冷クーラーとの組み合わせでVRM電源周りがパッシブ空冷でも全く問題ないはずです。



続いて、「ASRock B650E PG-ITX WiFi」のVRM電源温度の検証としてはおそらく差は出ませんが、Ryzen 9 7950Xで実用的に性能を追求するチューニングとして、Curve Optimizerによる低電圧化を紹介します。
Ryzen 9 7950Xの設定については、Precision Boost Overdriveを有効化して「PPT = 250W、TDC = 200A、EDC = 255A」、「Max CPU Boost Clock Overdrive：100Hz」としています。
メモリOC設定については検証機材メモリ「G.Skill Trident Z5 Neo F5-6000J3038F16GX2-TZ5N」に収録されたOCプロファイルを適用し、メモリ周波数6000MHz、メモリタイミング30-38-38-96、メモリ電圧1.350Vです。メモリコントローラー周波数UCLKは1:1同期、Infinity Fabric周波数FCLKは2000MHzです。

またCurve OptimizerはPer Core設定でCCD1の上位2コアを「-5Count」、CCD1の残りは「-15Count」、CCD2は全て「-20Count」としました。
7950XをCurve Optimizerで低電圧化する場合は上の設定をベースに詰めていくのがオススメです。電圧特性の良いCoreはCPU個体毎に異なりますが、Ryzen Masterの星マークや丸マークから確認が可能です。
Max CPU Boost Clock Overdriveで最大動作クロック（主に単コア最大ブーストクロックに影響）を引き上げているので、7950Xの場合はCCD1のベスト1/2コアのマイナスカウントを控えめにしてください。

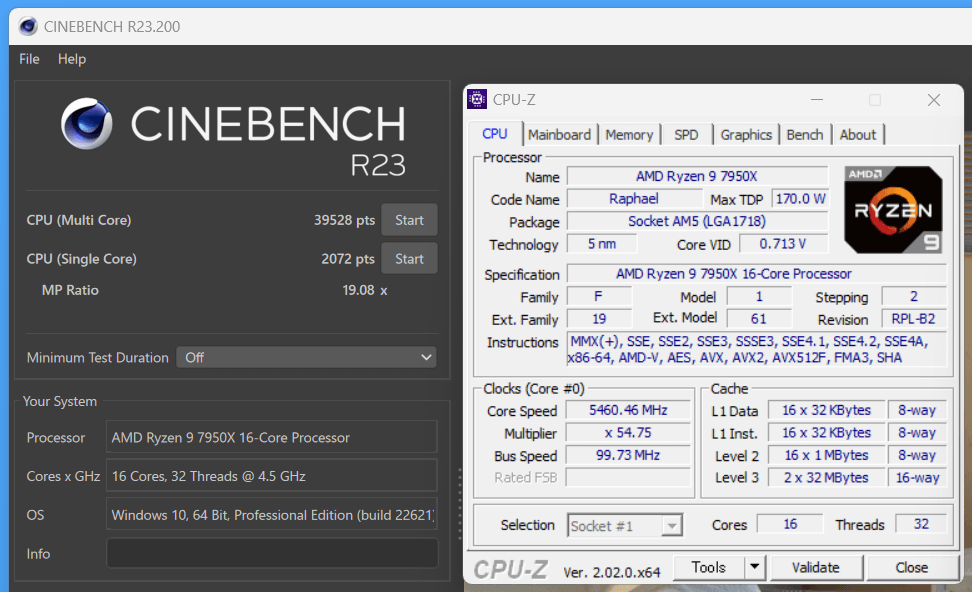

Ryzen 9 7950XにPrecision Boost Overdrive/Curve OptimizerによるV-Fカーブの低電圧化を施すと、Cinebench R23の定格のマルチスレッドスコア 38300程度から39500程度へマルチスレッド性能が伸びました。
またマニュアルOCとは違って単コア最大ブーストクロックもちゃんと機能しています。
Max CPU Boost Clock Overdriveで最大動作クロックが5.95GHzへ引き上げられており、さらに低電圧化によってブーストの伸びが改善されるので、シングルスレッド性能も定格のシングルスレッドスコア 2050程度から2070程度へ伸びています。


上記設定を適用した場合、ストレステスト中の各種モニタリングログが次のようになっています。
Ryzen 9 7950XをPBO＆Curve Optimizerで低電圧化していますが、余力が生まれた分だけクロックアップして全コア5.2～5.3GHz動作となっており、やはりCPU温度がボトルネックで、CPU消費電力は200W程度に収束します。


Ryzen 9 7950Xを常用限界近い全コア5.2～5.3GHzにクロックアップさせ、30分以上負荷をかけ続けましたが、簡易水冷CPUクーラーによるCPU冷却でVRM電源周りに直接風の当たらないパッシブ冷却の状態で、VRM電源温度は何とか90度前後に収まっています。
上でも書いたようにMini-ITXでPCを組む場合、CPUクーラーの選択肢は240サイズAIO水冷か140mm大型空冷が現実的な選択肢になり、CPU消費電力は温度制限にせよ、手動調整にせよ160～180W程度に抑える必要があります。
200W前後の負荷にパッシブ空冷のまま耐えた「ASRock B650E PG-ITX WiFi」のVRM電源回路であれば、Mini-ITXシステムとして現実的な160～180W程度の負荷には問題なく対応できるはずです。



最後に「ASRock B650E PG-ITX WiFi」のメモリOC性能についてもチェックしておきます。
ASRock B650E PG-ITX WiFi（BIOS：1.11）のメモリOC検証では検証機材として16GB×2枚組み32GB容量のDDR5メモリキット「G.Skill Trident Z5 Neo（型番：F5-6000J3038F16GX2-TZ5N）」を使用しています。
AMD EXPO Technologyに対応しており、メモリ周波数6000MHz、メモリタイミングCL30というAMD Ryzen 7000シリーズCPUでは高性能を追求する上でスイートスポットとされるスペックです。


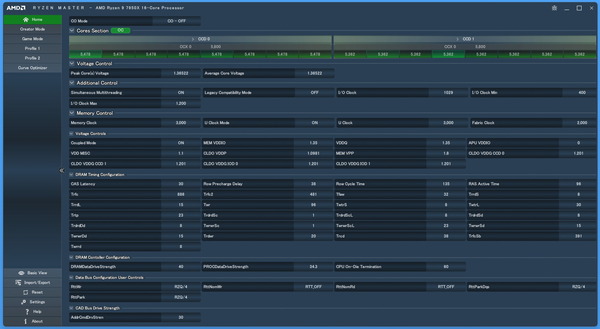

同メモリに収録されたOCプロファイルによって、メモリ周波数6000MHz、メモリタイミング30-38-38-96というRyzen 7000対応の初期DDR5メモリでは定番の高性能OC設定が安定動作しました。メモリコントローラー周波数UCLKは1:1同期、Infinity Fabric周波数FCLKは2000MHzです。



その他にもIntel XMP対応メモリ「Kingston FURY Renegade DDR5 RGB（型番：KF564C32RSAK2-32）」に収録されたOCプロファイルを使用することで、メモリ周波数6000MHz、メモリタイミング32-38-38-80が安定動作しました。メモリコントローラー周波数UCLKは1:1同期、Infinity Fabric周波数FCLKは2000MHzです。

ASRock B650E PG-ITX WiFiのレビューまとめ

最後に「ASRock B650E PG-ITX WiFi」を検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ

• Ryzen 7000対応のMini-ITXサイズAM5マザーボード

• 105A対応Dr. MOSで構成された超堅牢な13フェーズVRM電源
• Ryzen 9 7950Xの全コア5.2～5.3GHzクロックアップで安定動作
• 200W超の負荷に対してパッシブ空冷のままVRM電源温度は70度未満
• 16GB×2枚組みでメモリ周波数6000MHz/CL30が安定動作
• 重量級グラボにも耐えるメタルアーマー採用PCIEスロット
• NVMe接続M.2スロットをマザーボード上に2基設置、うち1基はPCIE5.0対応
• 表面M.2スロットに冷却ファン付き大型SSDヒートシンクを装備
• Intel製2.5Gbイーサ（Killer 3100G）をリアI/Oに標準搭載
• WiFi 6E＆Bluetooth5.2対応無線LAN（Killer AX1675x）を標準搭載

悪いところor注意点

• CMOSクリア用の背面スイッチはなく、2PINヘッダーを短絡
• SATAポートは2基だけ
• M.2 SSDファンは標準設定のままだと煩い
• 税込み5万円以上と高価（円安の影響が大きいので仕方ない）

「ASRock B650E PG-ITX WiFi」は、Mini-ITXサイズながら105A対応Dr. MOSで構成された13フェーズVRM電源回路を搭載し、Ryzen 7000シリーズCPUの最上位、16コア３2スレッドRyzen 9 7950Xの性能を十分に引き出します。
2022年11月現在、Ryzen 7000に対応したAM5マザーボードでMini-ITXサイズの製品は「ASRock B650E PG-ITX WiFi」だけなので、Ryzen 7000でSFFな自作PC、ゲーミングPCを組みたい人にとって唯一無二の存在です。
PCゲーミング特化なNICであるKiller E3100G＆AX1675xを搭載しており、2Gbps+な有線・無線LANによる高速かつ低レイテンシな通信が可能なので、GeForce RTX 3080やRadeon RX 6800 XTなど高性能GPUを搭載したゲーミングPCを組むのにも最適なマザーボードです。

「ASRock B650E PG-ITX WiFi」のBIOSではクラシカルなUIが採用されており、OSインストールのブート設定からオーバークロックまで多方面に使いやすいUIだと思います。管理人個人的にも好みです。

ASRock B650E PG-ITX WiFiを使用した検証機では16コア32スレッドRyzen 9 7950XをPrecision Boost Overdrive 2のCurve Optimizerによって全コア5.2～5.3GHzにクロックアップし、メモリも6000MHz/CL30にオーバークロックして安定動作させることができました。

マザーボードのOC耐性を評価する上で重要なファクターになるVRM電源について、「ASRock B650E PG-ITX WiFi」は優秀な性能を発揮しました。「ASRock B650E PG-ITX WiFi」であれば市販のAIO水冷クーラーを組み合わせたMini-ITX環境において、VRM電源周りは標準装備のままでRyzen 9 7950Xも運用できます。

Ryzen 9 7950Xはアウトボックス時点で性能を限界近くまで追求したチューニングが施されており、標準でEPS電源経由のCPU消費電力が200Wを超えますが、その強烈なVRM電源負荷に対しても、105A対応Dr. MOSなどで構成される13(10+2+1)フェーズの堅牢なVRM電源回路が適切に熱を分散します。

「ASRock B650E PG-ITX WiFi」のVRM電源クーラーはリアI/Oカバーを兼ねた超大型なVRM電源クーラーヒートシンクとなっており、AIO水冷クーラーを組み合わせたパッシブ空冷の状態でも、Ryzen 9 7950Xの常用限界である200W前後の負荷に対してもVRM電源温度を90度以下に収めることができました。
高温ではあるものの許容範囲内ではありますし、Mini-ITXシステムに搭載できるCPUクーラーとして現実的な160～180Wの負荷であればVRM電源温度も下がるので、Mini-ITXでRyzen 7000シリーズCPUを運用するには十分な性能です。

メモリOCについては、「ASRock B650E PG-ITX WiFi」がサポートするDDR5メモリが登場したばかりということもあって評価が難しいのですが、検証機材に使用しているG.Skill Trident Z5 Neo（型番：F5-6000J3038F16GX2-TZ5N）のOCプロファイルによって、Ryzen 7000環境の性能重視な定番設定と言えるメモリ周波数6000MHz/メモリタイミングCL30が安定動作しました。
またAMD EXPOに対応した上記メモリだけでなく、Intel XMP対応DDR5メモリでもメモリ周波数6000MHz/メモリタイミングCL32が安定動作しているので、現状、メモリOC回りで不足を感じることはないはずです。


以上、「ASRock B650E PG-ITX WiFi」のレビューでした。



記事が参考になったと思ったら、ツイートの共有（リツイートやいいね）をお願いします。

Mini-ITXサイズながら105A対応Dr. MOSで構成される13フェーズの堅牢なVRM電源を搭載するゲーミングマザーボード「ASRock B650E PG-ITX WiFi」をレビュー。Ryzen 9 7950Xで徹底検証。https://t.co/23rB41F6IJ pic.twitter.com/bbroIJ2EyQ

— 自作とゲームと趣味の日々 (@jisakuhibi) November 9, 2022

Noctua NF-A12x25 PWM 120mmファン
Noctua NF-A12x25 LS-PWM 120mmファン
Amazon.co.jp で詳細情報を見る
Techace公式通販 で詳細情報を見る
＜TSUKUMO＞＜PCショップアーク＞

関連記事

・AMD Ryzen 7000＆AM5マザーボードのレビュー記事一覧へ


・Intel第12世代Alder Lake-Sのレビュー記事一覧へ


・Core i9 12900Kの殻割りクマメタル化＆銅製IHSの冷却性能を検証


・AMD Ryzen 5000シリーズCPUのレビュー記事一覧へ


・X570/B550チップセット搭載AM4マザーボードのレビュー記事一覧


・主要4社B450マザーボードを徹底比較！第3世代Ryzenにイチオシはどれか？


・【できる！メモリOC】 OCメモリの選び方から設定まで完全解説


・【できる！自作PC】最新CPUの選び方とオススメCPUを徹底解説


・おすすめの自作PCマザーボードを徹底解説
