Intel Core i3 12100


スポンサードリンク




Intel第12世代Alder Lake-Sシリーズから4コア8スレッドのエントリークラスCPU「Intel Core i3 12100」をレビューします。iGPUの有効/無効の違いだけなので1万円台前半で安価な「Intel Core i3 12100F」を検討している人も是非ご覧ください。
前世代同クラスのCore i3 10100、競合製品のRyzen 3 3300Xと比較して、クリエイティブタスクやPCゲーミングにおいてどれくらい性能を発揮するのか、各種ベンチマーク比較によって徹底検証していきます。
DSC03119_DxO


製品公式ページ:https://ark.intel.com/content/www/jp/ja/ark/products/134584/intel-core-i312100-processor-12m-cache-up-to-4-30-ghz.html





Intel Core i3 12100 レビュー目次


1.Intel Core i3 12100の外観・付属品・概要
2.Intel Core i3 12100の検証機材・動作設定


3.Intel Core i3 12100の動作クロック・消費電力・温度

4.Intel Core i3 12100の基礎ベンチマーク

5.Intel Core i3 12100のクリエイティブ性能
  ・3Dレンダリング性能
  ・動画編集・エンコード性能
  ・RAW現像・写真リタッチ性能
  ・PCゲーム/スマホアプリのビルド性能
  ・AIアップスケール・自動分類性能

6.Intel Core i3 12100のゲーミング性能
  ・4K解像度/60FPSターゲット
  ・フルHD解像度/ハイフレームレート

7.CPUエンコーダとリアルタイム配信について

8.Intel Core i3 12100のレビューまとめ
  ・温度・消費電力について
  ・クリエイティブ性能について
  ・ゲーム性能について
  ・総評



Intel Core i3 12100の外観・付属品・概要

「Intel Core i3 12100」の外観や付属品について簡単にチェックしておきます。またこの章では「Intel Core i3 12100」の仕様等について簡単に触れておきたい概要もあれば紹介します。
「Intel Core i3 12100」の製品パッケージは第11/10世代からイラストデザインは変わっていますがサイズは同じで紙製です。
DSC03115_DxO
DSC03124_DxO

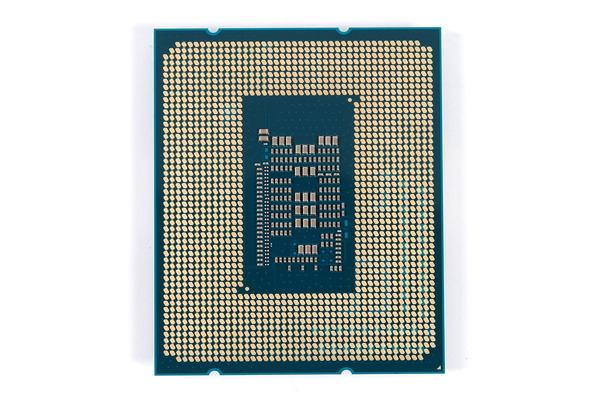

「Intel Core i3 12100」ではCPUソケットがLGA1700に変わり、CPUサイズも従来の正方形から縦長の長方形に変わっています。
DSC03140_DxO
DSC03152_DxO

Intel第12世代CPUと前世代のIntel第11世代CPUを比較するとこんな感じです。横幅はほぼ同じですが縦が1cm弱伸びています。
Intel Core i3 12100 review_00193_DxO
CPUソケット名”LGA1700”の数字部分はCPUソケットのピン数を示しています。Intel第12世代CPUは基板面積の変化に比べてピン数の増加が大きいので、底面の電極を見ると1つ1つが細かくなっているのが分かります。
Intel Core i3 12100 review_00194_DxO
重量を比較してみると第11世代CPUは27gに対して、第12世代CPUは36gでした。
Intel Core i3 12100 review_00197_DxO-horz
CPU基板本体の重量は6~7gでほぼ同じですが、第11世代CPUのIHSの重量が21gに対して、第12世代CPUのIHSの重量は29g、約40%も質量が増していました。
DSC00697_DxO-horz
Intelの公式リリースによると、第12世代CPUでは『CPUダイとヒートスプレッダの間にはTIMとしてSTIMが採用され、前世代よりもさらにCPUダイとSTIM層を薄くし、放熱バッファとなるヒートスプレッダを厚くすることでCPU温度的にも改良が施されている』とのこと。
Intel 12th-Gen AlderLake-S_Thermal Improvement

Intel第12世代CPUのTDP65W以下のモデルについては、Intel純正CPUクーラーが標準で付属します。
Core i9シリーズにはコントロール可能なRGB LEDイルミネーションを搭載し、巨大な銅柱を内蔵した高冷却性能モデル「Laminar RH1 Cooler」、Core i7~Core i3には標準サイズの「Laminar RM1 Cooler」、Pentium/Celeronにはロープロファイルな「Laminar RS1 Cooler」が付属します。
Intel 12th-Gen AlderLake-S_inbox-cooler

「Intel Core i3 12100」に付属するCPUクーラーはTDP65Wに対応したLaminar RM1 Coolerです。
Laminar RM1 Coolerの全高は47mm、トップフロー型で天面に90mm径の冷却ファンが設置されています。冷却ファンは定格(最大)3150RPM、PWM速度調整に対応しており600~3150RPMの範囲内で制御が可能です。
DSC03130_DxO
DSC03131_DxO
DSC03137_DxO
Pentium G7400など下位モデルに付属するLaminar RS1 Coolerはヒートシンク全体がアルミニウム製であるのに対して、Laminar RM1 Coolerは中央に銅製コアが埋め込まれています。外径寸法やファン仕様は共通です。
DSC03133_DxO
DSC03136_DxO


パッケージや外観の話はこの辺りにして、続いて「Intel Core i3 12100」のスペックについて見ていきます。
「Intel Core i3 12100」は、4コア8スレッドの高性能P-Coreだけで構成される、シンプルな4コア8スレッド(4C/8T+0C0T)のCPUです。
P-Coreの単コア最大ブーストクロックは4.3GHz、全コア最大ブーストクロックは4.1GHzとなっています。CPU消費電力の指標となるProcessor Base Powerは60W、Maximum Turbo Powerは89Wです。
Intel 12th-Gen AlderLake-S_lineup-TDP65W
今回レビューする「Intel Core i3 12100」など通常モデルと、末尾に”F”付きのCore i3 12100Fなどとの違いはCPU内蔵グラフィックスを使用できるかどうかだけです。
グラフィックボードを組み合わせるのであれば「Intel Core i3 12100F」など数千円程度ですが安価な”F”付きCPUで問題ありません。


「Intel Core i5 12400/12400F」を、前世代同クラスのIntel Core i5 11400/11400Fや、競合AMDの同価格帯Ryzen 5 5600と比較すると次のようになっています。
Intel Core i3 12100/12100F スペック簡易比較

Core i3 12100
Core i5 12400 Core i3 10100
Ryzen 3 3300X
コアスレッド 4コア
8スレッド
6コア
12スレッド
4コア
8スレッド
4コア
8スレッド
P-Core
4C8T 6C12T 4C8T 4C8T
E-Core - - - -
ベースクロック
P-Core (E-Core)
3.3GHz 2.5GHz 2.6GHz 3.8GHz
全コア最大
P-Core (E-Core)
4.1GHz
4.0GHz 4.2GHz ~4.30GHz
単コア最大
P-Core (E-Core)
4.3GHz
4.4GHz 4.4GHz 4.3GHz
オーバークロック
X O
L2/L3キャッシュ 5MB / 12MB 7.5MB / 18MB 3MB / 12MB 2MB / 16MB
PBP (TDP) 60W 65W 65W 65W
MTP (max PPT) 89W 117W 154W 88W
CPUクーラー O
iGPU
O X
対応メモリ
DDR5
DDR4
(MBに依存)
DDR4
メモリ ch / pcs
2 / 4
CPU直結
PCIEレーン
PCIE5.0 x 16
+ PCIE4.0 x 4
PCIE4.0 x 16 + 4
おおよその国内価格
(北米希望小売価格)
1.9万円
(122ドル)
2.8万円
(192ドル)
1.7万円
(122ドル)
1.5万円
(120ドル)
iGPU非搭載モデル
の価格
1.4万円
(97ドル)
2.5万円
(167ドル)
1.2万円
(97ドル)


Intel第12世代Core-Sプラットフォームの特長を順番に説明していくと、まず、従来のDDR4メモリ(DDR4-3200)に加えて、次世代システムメモリのDDR5メモリ(DDR5-4800)をサポートしています。
Intel 12th-Gen AlderLake-S_System-Memory
Intel第12世代Core-Sでは組み合わせて使用するマザーボードによってサポートされるメモリ規格が変わるので注意が必要です。
ASRock、ASUS、GIGABYTE、MSIの主要4社の製品を見たところ、ハイエンドからアッパーミドルまでの上位製品は基本的にDDR5対応となっています。ミドルクラス以下ではDDR5対応とDDR4が混在し、メーカー毎にラインナップ展開が異なります。
ASUS製Z690マザーボードを例に挙げるとDDR5対応の「ASUS PRIME Z690-P」とDDR4対応の「ASUS PRIME Z690-P D4」のようにほぼ似た名前、対応メモリ以外の仕様もほぼ同じ、といった製品もあるので使用するメモリに合わせて購入するマザーボードには注意してください。(各社表記なしはDDR5対応、DDR4対応の場合は”DDR4”や”D4”の表記が末尾に付くことが多いようです)
ASUS PRIME Z690-P_and_D4

PCIEレーンについてはCPU直結PCIEレーンとして、前世代同様にNVMe SSD用のPCIE4.0x4レーンを備えますが、主にグラフィックボード接続使用されるx16レーンは、PCIE4.0と比較して2倍の帯域で最大64GB/sの通信が可能な次世代規格のPCIE5.0対応へアップデートされています。
またIntel第12世代Alder Lake-Sがサポートする600シリーズチップセットの最上位Z690チップセットでは、CPU-PCH間の接続は前世代とレーン数ですがPCIE4.0相当のDMI4.0に更新されて帯域は倍増しており、PCHを介してPCIE4.0x12レーンとPCIE3.0x16レーンを利用できます。
Intel 12th-Gen AlderLake-S_PCE5


「Intel Core i3 12100」などIntel第12世代CPUのTDP65W以下モデルと合わせて、H670/B660/H610の下位チップセットも発売されています。
H670チップセットとB660チップセットのマザーボードはZ690チップセットと同じくCPU直結PCIEレーンとしてPCIE5.0x16に対応、NVMe SSD用はPCIE4.0x4です。CPU-PCH間のDMI帯域はH670がZ690と同じx8レーンに対し、B660とH610はx4レーンとなります。
チップセット経由のPCIEレーンはH670でPCIE4.0x12とPCIE3.0x12、B660はPCIE4.0x6とPCIE3.0x8です。
Intel 12th-Gen AlderLake-S_H670-B660-chipset
Intel 600 Series chipset

Intel 600シリーズマザーボードの関連記事一覧へ
Intel Z690



Intel Core i3 12100の検証機材・動作設定

以下、「Intel Core i3 12100」の各種検証を行うベンチ機、および比較対象となる各CPUのベンチ機の詳細となります。

Intel LGA1700(Z690)環境 テストベンチ機の構成
CPU Intel Core i9-12900KS (レビュー
Intel Core i9-12900K (レビュー
Intel Core i7-12700KF (レビュー
Intel Core i5-12600KF (レビュー
Intel Core i5-12400F (レビュー
Intel Core i3-12100 (レビュー
マザーボード ASUS ROG MAXIMUS Z690 HERO
レビュー
CPUクーラー Fractal Design Celsius S36 (レビュー
Noctua NF-A12x25 PWM x3 (レビュー
メインメモリ G.Skill Trident Z5 RGB
F5-6000U3636E16GX2-TZ5RS
DDR5 16GB*2=32GB (レビュー
6000MHz, CL36-36-36-76
ビデオカード(共通) ZOTAC RTX 3090 AMP Extreme Holo
レビュー
システムストレージ(共通) Samsung SSD 980 PRO 500GB
レビュー
OS(共通) Windows 11 Home 64bit
電源ユニット(共通) Corsair HX1200i (レビュー
ベンチ板 STREACOM BC1 (レビュー

Intel Z690_Test-System

比較に使用しているその他のテストシステムについてはこちらを参照してください。



Intel Core i3 12100などIntel第12世代CPUを検証するIntel LGA1700(Z690)環境では、検証機材マザーボードとして「ASUS ROG MAXIMUS Z690 HERO」を使用しています。


ASUS ROG MAXIMUS Z690 HEROではBIOS設定のASUS Multicore Enhancementを”Disabled - Enforce All limits”にすれば、Intel公式仕様通りの電力制限が適用されます。
ASUS ROG MAXIMUS Z690 HERO_BIOS_Multicore Enhancement

なおIntel第12世代Alder Lake-Sシリーズについて、長時間電力制限PL1、短時間電力制限PL2、短期間電力制限時間TauのIntel公式仕様は下のテーブルの通りです。
通常はPL1=PBP(Processor Base Power)ですが、倍率アンロックのK付きCPUについては、PL1=PL2=MTP(Maximum Turbo Power)が公式仕様となります。
Intel第12世代CPUの電力制限仕様値

PBP PL1 PL2 Tau
Core i9
(8C16T+8C8T)
125W 241W
241W (56s)
65W 65W 202W 28s
35W 35W 106W 28s
Core i7
(8C16T+4C4T)
125W 190W 190W (56s)
65W 65W 180W
28s
35W 35W 99W 28s
Core i5
(6C12T+4C4T)
(6C12T)
125W 150W 150W (56s)
65W
65W 117W 28s
35W
35W 74W 28s
Core i3
(4C8T)
65W 65W 89W 28s
35W
35W 69W 28s


電力制限以外にもCPU動作に大きく影響する項目についてまとめました。
Turbo Boost Max 3.0はアクティブなタスクに対して単コア最大動作倍率など最も高速に動作している(電圧特性に優れた)コアを割り当てる機能です。
Thermal Velocity Boostは閾値温度70度以下においてブーストクロックを引き上げる機能と説明されていますが、機能の実装としてはBy Core Usage倍率に対してTVB Ratio Clippingという設定によってCPU温度が閾値(一般に70度)以上の時に動作倍率を-1倍に、正確にはCPU毎に設定された倍率に引き下げるという形になっています。
AVX Voltage Guardband ScaleはAVX2やAVX512を実行時のコア電圧を調整する機能です。0~255の整数値で設定し、定格設定は128です。128以下では低電圧化、128以上では高電圧化します。(マザーボードに依っては1.00を基準に0.01~1.99で設定)
低電圧化というよりもAVX実行時の電力制限(AVX限定のPL1)に近い動作なので、Scale=1でもクラッシュすることはありませんが、性能は低下するものと思われます。

Turbo Boost Max 3.0は多くの600シリーズマザーボードで基本的に有効になっています。Thermal Velocity Boostは600シリーズマザーボードでも機能強化版が実装されていますが標準ではオフになっています。マザーボードによっては電力保護や省電力化の一環で同機能を使用した電力制限が設けられていることがあります。
さらに備考として、Z690マザーボードの中にはCPU個体毎のV-Fカーブ(Adaptive Mode)にマイナスオフセットを適用する低電圧化や、CPU Package Powerのモニタリング値にマイナスオフセットを適用してブーストを引き上げるチューニングが標準が施されているものがあります。

検証機材として採用しているASUS ROG MAXIMUS Z690 HEROに関しては、ASUS Multicore Enhancementを”Disabled - Enforce All limits”にすれば、Intel公式仕様通りの電力制限が適用されます。Intel公式仕様を外れるようなチューニングは施されていないはずです。
ASUS ROG MAXIMUS Z690 HERO(BIOS:1505)
Core i9 12900K 動作設定(MCE:Disabled)

標準設定 定格
単コア最大倍率 52 52
全コア最大倍率 49 49
Turbo Boost Max 3.0 On On
TVB Ratio Clipping Off Off
PL1, PL2, Tau 241W, 241W, 56s
241W, 241W, 56s
AVX2 Offset 0 0
AVX2 Voltage Guardband 128 (1.00)
128 (1.00)
備考
-


ディスクリートGPU、グラフィックボードがゲーミング性能において重要なのは言うまでもありませんが、近年ではクリエイティブタスクでもGPU支援による性能向上が主流になっているので、CPU性能比較の統一検証機材として、2022年最新のウルトラハイエンドGPUを搭載したグラフィックボード「ZOTAC GAMING GeForce RTX 3090 AMP Extreme Holo」を使用しています。
CPU Test System
ZOTAC GAMING GeForce RTX 3090 AMP Extreme Holoは、NVIDIA GeForce RTX 30のAIBパートナーの中でも屈指のOCチューニング力を誇るZOTACによって良質なGPUコアが選別され、リファレンスよりも大幅に高いブーストクロック、さらにTGPを400W超に引き上げるという、RTX 3090グラフィックボードで最速を狙えるファクトリーOCが施されています。
加えて、ZOTACを高品質メーカーとして一躍ブランド力を押し上げたAMP Extremeシリーズの代名詞とも言える3スロットを占有する超弩級な大型GPUクーラーが採用されています。
「ZOTAC GAMING GeForce RTX 3090 AMP Extreme Holo」をレビュー
DSC05462_DxO

ベンチ機のシステムストレージには「Samsung SSD 980 PRO 500GB」を使用しています。
Samsung SSD 980 PROは、PCIE4.0対応によって連続アクセススピードを最大で2倍に飛躍させただけでなく、ランダム性能の向上によってSSD実用性能においても前世代970 PROから大幅な向上を果たし、PCIE4.0アーリーアダプターなPhison PS5016-E16採用リファレンスSSDよりも高速なので、これからPCIE4.0対応プラットフォームの自作PCを組むなら、システム/データ用ストレージとして非常にオススメな製品です。
「Samsung SSD 980 PRO 1TB」をレビュー。堂々の最速更新
Samsung SSD 980 PRO 1TB

360サイズや240サイズなど120mmファンを複数搭載できるマルチファンラジエーターの簡易水冷CPUクーラーを使用するのであれば、「Noctua NF-A12x25 PWM」への換装もおすすめです。
「Noctua NF-A12x25 PWM」は、超硬質かつ軽量な新素材「Sterrox LCP」の採用によってフレーム-ブレード間0.5mmの限界を実現させた次世代汎用120mm口径ファンとなっており、1基あたり3500円ほどと高価ですが、標準ファンよりも静音性と冷却性能を向上させることができます。
「Noctua NF-A12x25 PWM」を360サイズ簡易水冷に組み込む
Noctua NF-A12x25 PWM x3


CPUとCPUクーラー間の熱伝導グリスには当サイト推奨で管理人も愛用しているお馴染みのクマさんグリス(Thermal Grizzly Kryonaut)を塗りました。使い切りの小容量から何度も塗りなおせる大容量までバリエーションも豊富で、性能面でも熱伝導効率が高く、塗布しやすい柔らかいグリスなのでおすすめです。


グリスを塗る量はてきとうでOKです。管理人はヘラとかも使わず中央山盛りで対角線だけ若干伸ばして塗っています。Thermal Grizzly Kryonautは柔らかいグリスで適量が塗布されていれば、CPUクーラー固定時の圧着でヒートスプレッダ全体へ自然に伸びるので塗り方を気にする必要もありません。
Thermal Grizzly Kryonaut_apprication

サーマルグリスの代用品として、数年スパンの長期使用においても性能低下が基本的になく再利用も可能、グリスが零れてマザーボードが汚れたり壊れる心配もないので、炭素繊維サーマルシート「Thermal Grizzly Carbonaut」もオススメです。




Intel Core i3 12100の動作クロック・消費電力・温度

「Intel Core i3 12100」に関する検証のはじめに、「Intel Core i3 12100」の動作クロック、消費電力、温度など同CPUの基本的な動作についてチェックしていきます。

「Intel Core i3 12100」は、4コア8スレッドの高性能P-Coreのみで構成されたシンプルな4コア8スレッドのCPUです。
Intel Core i3 12100_CPU-Z
「Intel Core i3 12100」は4コア8スレッドのCPUであり、定格動作において1コア~4コアまで同時に負荷がかかった時の最大動作倍率は最大コア数から順番に[43, 43, 41, 41]です。全4コアへ同時に負荷がかかっても最大で4.1GHz動作が可能となっています。
Intel Core i3 12100_XTU

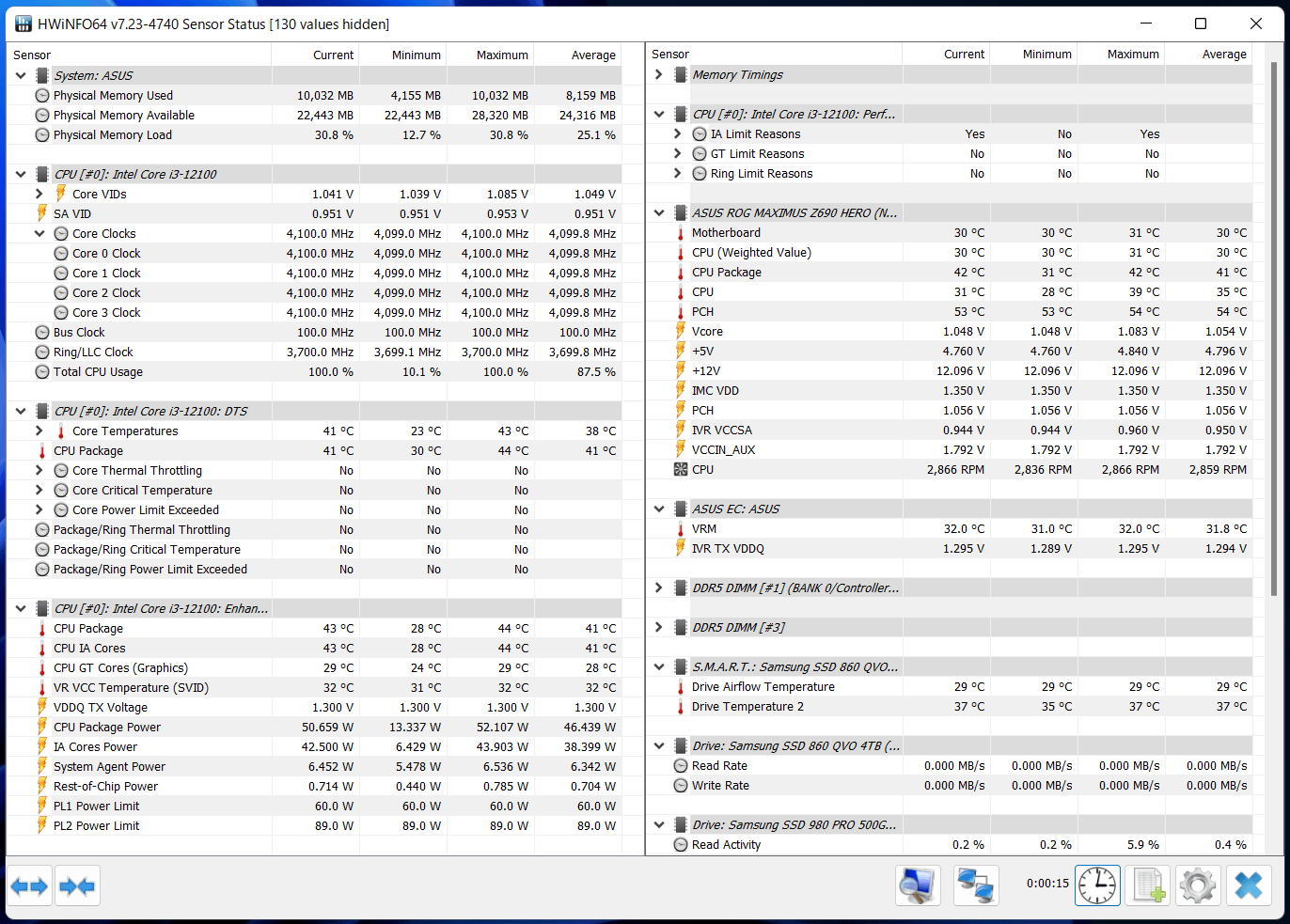

HWiNFOから「Intel Core i3 12100」のコアクロックの挙動を確認したところ、確かに負荷の軽い場面では最大4.3GHz程度で動作するコアがありました。
Intel Core i3 12100_Boost-Clock_Single

Intel第12世代Core-S CPUの製品仕様では、Processor Base Power(従来で言うところのTDP)が長期間電力制限/Power Limit 1(PL1)に、Maximum Turbo Powerが短期間電力制限/Power Limit 2(PL2)に一致します。
今回レビューする「Intel Core i3 12100」の電力制限はPL1=60W、PL2=89Wです。Turbo Boost Power Time Window(短期間電力制限時間/Tau)は28sです。
Intel Package Power Control
「Intel Core i3 12100」をZ690マザーボードのASUS ROG MAXIMUS Z690 HERO(BIOS:1505)」と組み合わせる場合、BIOS設定においてASUS Multicore Enhancementを”Disabled - Enforce All limits”にすればIntel公式仕様と一致する電力制限で動作します。
ASUS ROG MAXIMUS Z690 HERO_BIOS_Multicore Enhancement

「Intel Core i3 12100」の定格仕様である『PL1:60W、PL2:89W、Tau:28s』で動作させたところ、Cinebenchやx264エンコードなど、全コアへ同時に大きな負荷がかかった時の動作クロックはBy Core Usage最大倍率の全コア4.1GHzに張り付きました。
全コア負荷時のCPU Package PowerはタスクがAVX命令をどれくらい使用するかによって変動しますが、PBP:60W以内に収まり50W前後を示します。
Intel Core i3 12100_Boost-Clock_Multi_Short


続いてCPU消費電力やCPU温度の検証結果をチェックしていきます。
当サイトのCPUレビューでは主として”CPU温度への影響要因”という意味においてCPU消費電力を評価しているので、動画のエンコードによって長期間電力制限が効いている状態の平均的な消費電力をCPU消費電力として比較します。

個人的な意見としては短期間電力制限は短期間かつCPU温度によっても制御されるのでCPU温度への影響要因として比重は小さく、また瞬間ピーク電力はせいぜいがTDP+100W程度なので、マザーボードVRM電源の破損を心配するほどではなく、その程度の電力超過は電源ユニットで十分吸収できるので、評価対象としてあまり意味がないと思っています。
またCPU製品仕様のTDPについては、定義がIntel/AMDで厳密には異なり、各社の具体的な測定・算出方法も不明なので、CPU動作クロックを含めて総合的に判断する必要があるものの、基本的には長期間電力制限時の消費電力がTDP仕様値とほぼ一致、もしくはTDP仕様値を下回れば正常であると評価します。
当レビュー記事では簡単のため割愛しますが、CPUの消費電力に関する評価基準の補足として下記の記事も参考にしてください。


CPUの消費電力測定には、当サイトの検証に使用するためワンオフで特注した測定ツール「CPU Power Tester」を使用しています。
CPU Power TesterはEPS電源端子、ATX24PIN電源、PCIEスロット経由の各消費電力を直接測定できるツールです。5分間程度の負荷に対して、1ms間隔でモニタリングを行い、平均値を”消費電力”、最大値を”瞬間的な最大電源負荷”とします。


消費電力の測定にあたってCPU負荷には、FF14ベンチマークの動画(再生時間6分40秒、4K解像度、60FPS、容量5.7GB)を変換ソースとして、HandBrakeによるx264動画エンコードを使用しています。
メニーコアになるほど単独のエンコードではCPUが遊ぶので、CPU使用率が100%前後に張り付くように、動画エンコードの同時実行数については4~6コアは並列なし、8~14コアは2並列、16コア以上は3並列のように適宜調整しています。
Power-Consumption-Test
注:CPUのストレステストについてはOCCTやPrimeなど専用負荷ソフトを使用しているレビューもありますが、管理人の私見としてはCPU負荷が非現実的なので、当サイトではPCゲームや動画のエンコードなど一般的なユースを想定した場合、ほぼ最大のCPU負荷となるx264による動画エンコードとストレステストに採用しています。


定格仕様や検証用設定で指定する電力制限を適用した状態で動画エンコードによるフル負荷をかけると、「Intel Core i3 12100」など各CPUについてCPU Package Powerは次のようになりました。 全CPU比較データ
CPU Package PowerはIntelのPL1/PL2、AMDのPPTといったパラメーターによる電力制限の制御ソースとなる数値です。メーカー純正ソフトウェアのIntel Extreme Tuning Utility (XTU)やAMD Ryzen Master、サードパーティー製ソフトHWiNFOなどでソフトウェアモニタリングが可能です。
Intel Core i3 12100_power_3_cpp

続いてCPU Power Testerを使用して実際の消費電力をチェックしていきますが、注意点として、マザーボード独自のコア電圧調整によってCPU消費電力は変化します。Intel/AMDともに現状ではCPU動作のリファレンスになるようなマザーボードがないので、あくまで今回のレビューに使用している検証機材マザーボードを組み合わせた場合の数値となります。
また組み合わせるマザーボードによってはCPU Package Powerにマイナスオフセットをかけて事実上の電力制限解除が行われる場合があります。管理人の判断で定格っぽい動作のものを選んでいますが、こういった事情も念頭に置いて検証結果をご確認ください。

定格仕様や検証用設定で指定する電力制限を適用した状態で動画エンコードによるフル負荷をかけると、「Intel Core i3 12100」など各CPUについてEPS 8PIN電源の消費電力は次のようになりました。 全CPU比較データ
Intel Core i3 12100_power_1_eps

定格仕様や検証用設定で指定する電力制限を適用した状態で動画エンコードによるフル負荷をかけると、「Intel Core i3 12100」など各CPUについてEPS 8PIN電源&ATX 24PIN電源の消費電力は次のようになりました。 全CPU比較データ
Intel Core i3 12100_power_2_eps+arx


Cinebench R23とEPS消費電力の関係、ワットパフォーマンスを確認してみると、「Intel Core i3 12100」の電力効率は前世代Core i3 10100(第11世代にはCore i3はラインナップされず)を圧倒した競合AMDのRyzen 3 3300Xを上回っています。
また電力効率はメニーコアになるほど有利ですが、第11世代の6コア12スレッドCore i5 11400(F)と比較しても上回ります。
Intel Core i3 12100_Performance_per-Wtt

また下のグラフは電力制限を調整した時のCPU Package Powerに対するマルチスレッド性能の比率です。
Cinebench R23 マルチスレッドスコアから各CPUの定格設定を基準に、電力制限解除で定格の全コア最大動作倍率に張り付いた状態を上限として性能比率を算出しています。

加えて3つの縦線は、Tom Clancy's Rainbow Six Extraction (フルHD/360FPS)、Cyberpunk 2077 (4K/60FPS)、Marvel’s Spider-Man Remastered (4K DLSS&RayTracing)のPCゲームをプレイした時のCPU Package Powerの平均値です。
ゲームシーンで理想的な性能を発揮できるように、電力制限を解除してコアクロックが全コア最大動作倍率に張り付くために必要なCPU Package Powerを見ています。

「Intel Core i3 12100」は定格の最大動作倍率でフル負荷がかかってもCPU Package Powerは50W程度で、Processor Base Power/TDPの60W未満に収まります。
またPCゲームプレイ中に「Intel Core i3 12100」のコアクロックが全コア最大動作倍率に張り付くのに必要な電力制限の下限は35~45W程度です。
Intel Core i3 12100_Performance_per-and-game


この章の最後に、「Intel Core i3 12100」を空冷CPUクーラーやAIO水冷CPUクーラーで運用する時のCPU温度についてです。

「Intel Core i3 12100」は、定格の全コア最大動作倍率である全コア4.1GHzで動作してもCPU Package Powerは50W前後で仕様値のPBP:60Wを十分に下回っており、特に注意も必要なく額面通りにTDP60WのCPUとして運用することができます。
付属のCPUクーラーはベースコアが銅柱ではあるもののコンパクトなので消費電力が60W以下とはいえ静音性にはあまり期待できませんが、一般的な120サイズ冷却ファンの空冷CPUクーラーと組み合わせれば「Intel Core i3 12100」は簡単に静音動作で運用できます。

「Intel Core i3 12100」にはIntel純正CPUクーラーが付属しており、定格設定で運用する分には特に問題ないはずですが、静音性を重視するのであれば「サイズ 虎徹 Mark II」や「Deepcool AK400」のような3000~4000円で購入できる120サイズ空冷CPUクーラーがオススメです。


組み合わせて使用するマザーボード次第ですが、その標準設定が実はCPUメーカーの指定する定格動作を無視していることがあります。(最近ではこの電力制限に関して浸透してきて、定格と電力制限解除を選択できるマザーボードが増えていますが)
そのためにメインストリーム向けでもメニーコアで全コア最大動作が高い上位CPUは、『消費電力(発熱)が非常に大きく、CPU温度が高温になるためハイエンド空冷やマルチファン大型AIO水冷といった高価なCPUクーラーが必要』と評価されることが多いという実状があります。
仕様値通りの動作設定であったり、適切な電力制限(ワッパのスイートスポット)を適用するのであれば当然ながら消費電力は抑制され、そういったCPUであっても一般的な空冷CPUクーラーで問題なく運用できます。

当サイトでは約4年前のCore i9 7900Xのレビューから指摘していたことですが、『CPUメーカーは大手メディアによる選考レビューなどの検証において定格動作設定を使用するガイドラインを示す』、『マザーボードベンダーはBIOS標準設定に定格動作を満たす設定を採用する』の2点を徹底してもらいたいというのが管理人の意見です。




Intel Core i3 12100の基礎ベンチマーク

Intel Core i3 12100の基本的なCPU性能を専用ベンチマークソフトで検証しました。
この章ではULMarkからリリースされているPCMark 10という総合ベンチマークソフトを使用していますが、デスクトップ向けの高性能CPUの性能比較ベンチマークとしては頭打ちな傾向があります。レビュー項目の1つとして参考までにスコア比較していますが、より実用的なCPU性能については後半の個別性能比較を参考にしてください。

「PCMark 10 Extended」のベンチマーク結果をチェックしていきます。
「PCMark 10」は動画再生能力、DirectX11のグラフィック性能、Webブラウジング、ビデオチャットなど一般ユースにおけるPCの総合的な性能を測定するためのベンチマークソフトです。
Intel Core i3 12100_PCMark 10

「Intel Core i3 12100」を含めた各CPU環境について、PCMark 10ベンチマークの総合スコアを比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_bench_PCM10_1

「PCMark 10 Extended」にはPCの基本性能を測る「Essentials」、ビジネスアプリケーション性能を測る「Productivity」、クリエイティブ性能を測る Digital Content Creation」、ゲーム性能を測る「Gaming」の大きく分けて4つのテストグループがあるので、個別にベンチマークスコアを比較してみました。

PCの基本性能を測る「Essentials」は、アプリケーションの起動に要する時間を測る「App Start-up」、 ウェブブラウジングの性能を測る「Web Browsing」、1対1または多対多のビデオ会議をシミュレートする「Video Conferencing」の3つのワークロードで構成されています。
モバイル版向けCPUのCore i7 1165G7を搭載するSurface Pro 7+との比較でわかりますが、一般的なPC利用において大半のデスクトップ向けCPUは十分な性能を備えています。
「Essentials」について「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_bench_PCM10_2

ビジネスアプリケーション性能を測る「Productivity」は、ワープロソフト(マイクロソフトWordなど)の処理性能をシミュレートする「Writing」、表計算ソフト(マイクロソフトExcelなど)の処理性能をシミュレートする「Spreadsheets」の2つのワークロードで構成されています。
モバイル版向けCPUのCore i7 1165G7を搭載するSurface Pro 7+との比較でわかりますが、一般的なオフィスワークにおいて大半のデスクトップ向けCPUは十分な性能を備えています。
「Productivity」について「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_bench_PCM10_3

クリエイティブ性能を測る「Digital Content Creation」は、写真に対するフィルタリング処理の性能をシミュレートする「Photo Editing」、動画編集の性能をシミュレートするワークロード「Video Editing」、レイトレーシングによる3Dグラフィクス制作(3Dレンダリング)をシミュレーションする「Rendering and Visualization」の3つのワークロードで構成されています。
「Digital Content Creation」について「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_bench_PCM10_4

ゲーム性能を測る「Gaming」は、グラフィックボードの性能測定で幅広く活用されているベンチマークソフト「3DMark」に収録された「Fire Strike」と同じベンチマークテストを実行するワークロードです。
「Gaming」について「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_bench_PCM10_5



Intel Core i3 12100のクリエイティブ性能

Intel Core i3 12100について3Dレンダリング、動画編集・エンコード、RAW現像・写真リタッチ、PCゲーム/スマホアプリのビルド、AI機能による超解像・写真分類などクリエイティブ作業に関する性能を各種ベンチマークソフトや実際のアプリケーションで検証しました。

Intel Core i3 12100の3Dレンダリング性能

まずは「Intel Core i3 12100」を含めた各種CPUの3Dレンダリング性能を比較していきます。
CPUのマルチスレッド性能を比較するベンチマークソフトとして国内外で最も知られているCinebenchの2021年リリース最新バージョン「Cinebench R23」、オープンソース3DCGソフト「Blender」の公式ベンチマークソフト、3Dレンダラー「V-Ray」の公式ベンチマークソフトの4種類を使用してベンチマーク測定を行いました。

Cinebench R23は3Dレンダリング性能を測定するベンチマークソフトになっており、マルチスレッド性能を測定するテストとシングルスレッド性能を測定するテストの2種類を実行しています。
Intel Core i3 12100_Cinebench R23

Cinebench R23 マルチスレッド性能テストについて「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_rendering_1_cine_r23_multi

Cinebench R23 シングルスレッド性能テストについて「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_rendering_1_cine_r23_single

3DCGソフト「Blender」の公式ベンチマークソフト(ver3.2.1)
について「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Blender Benchmark 3.0ではmonster/junkshop/classroomの3つのレンダリングが実行され、それぞれ分間サンプル数がベンチマークスコアとして表示されます。Core i5 10400を基準にして(全CPU比較データではCore i5 12400Fが基準)、3つのスコアについて性能比率を算出し、その平均値をグラフ化しています。
Intel Core i3 12100_rendering_2_blender

3Dレンダラー「V-Ray」の公式ベンチマークソフト(ver5.2.0)について「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
V-Rayのベンチマークソフトのレンダリングサンプル数が結果として表示されますが、性能差が直感的にわかりにくいので、Core i5 10400を基準にして(全CPU比較データではCore i5 12400Fが基準)、各種CPUのレンダリング速度を性能比としてグラフ化しています、
Intel Core i3 12100_rendering_3_vray


Intel Core i3 12100の動画エンコード・動画編集性能

続いて「Intel Core i3 12100」を含めた各種CPUの動画編集や動画エンコードの性能を比較していきます。
検証には、無料で利用できる動画編集ソフトとして国内外で多数のユーザーがいる「Aviutl」、大量の動画ファイルを一括エンコードする時に便利なフリーソフト「HandBrake」を使用しています。
またアマチュアからプロまで動画編集ソフトとして幅広く使用されている「Adobe Premiere Pro」の実用性能を検証するベンチマークとしてULMarkのUL Procyon Video Editing Benchmarkも測定しています。


まずは単純に動画ファイルをそのまま圧縮するエンコード作業の性能比較として、HandBrakeを使用したエンコード性能をチェックします。
HandBrakeは、現在主流なH.264 (MPEG-4 AVC) ビデオストリームへエンコードを行う「x264」エンコーダ、そしてH.264より高圧縮・高画質で次世代規格として期待されているH.265(HEVC) ビデオストリームへエンコードを行う「x265」エンコーダが使用できるので、CPUをリソースとして各エンコーダで共通の動画ファイルのエンコードを行いました。
エンコードを行う動画ファイルについては、Tom Clancy's Ghost Recon Wildlandsのゲーム内ベンチマーク(60秒ほど)をNVIDIA ShadowPlayで録画したものを使用しています。1920×1080/60FPS/50Mbpsと3840×2160/60FPS/120Mbpsの2種類の動画ファイルを作成し、それぞれ解像度はそのままにCRF値指定でエンコードを行っています。
HandBrake_test
比較グラフのx2/x3/x4のバーについては同じエンコードを添え字の数だけ並列実行した時の合計変換フレームレートを示しています。
ソースファイルやエンコード設定にも依りますが、フルHD解像度では8コア16スレッド程度、4K解像度では16コア32スレッド程度でマルチスレッド分散がボトルネックになり始め、単独エンコードではCPUが遊び始めます。
20コアオーバーのウルトラメニーコアCPUでマルチスレッド性能をフルに活用しようと思うと、8K解像度のような超高解像度のエンコード、もしくは複数並列エンコードを行う必要があるので注意してください。

x264エンコーダによって1920×1080解像度の動画をH.264 (MPEG-4 AVC)の1920×1080解像度へエンコードした時のエンコード速度について、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_encode_1_handbrake_x264_1920-1920

x264エンコーダによって3840×2160解像度の動画をH.264 (MPEG-4 AVC)の3840×2160解像度へエンコードした時のエンコード速度について、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_encode_2_handbrake_x264_3840-3840

x265エンコーダによって1920×1080解像度の動画をH.265(HEVC)の1920×1080解像度へエンコードした時のエンコード速度について、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_encode_3_handbrake_x265_1920-1920

x265エンコーダによって3840×2160解像度の動画をH.265(HEVC)の3840×2160解像度へエンコードした時のエンコード速度について、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_encode_4_handbrake_x265_3840-3840

続いてAviutlで編集した動画プロジェクトのエンコード速度について、「Intel Core i3 12100」を含めた各種CPUの性能を比較していきます
編集プロジェクト自体は単純で、4K解像度とフルHD解像度(4K解像度に拡大)の2つの動画ファイルを使用し、それぞれの動画を左右にフェードイン/アウト、後は画面上にテキストをオーバーレイさせているだけです。YouTubeにアップしている下の動画が完成物となっており、冒頭1分間部分のエンコード速度を測定しています。


Aviutlで作成した3840×2160解像度の4K動画プロジェクトをH.264 (MPEG-4 AVC)の3840×2160解像度へエンコードした時のエンコード速度について、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
動画編集ソフトにも依りますが、Aviutlの場合、動画開始直後のように単独の4K映像に文字をオーバーレイするだけでもエンコード出力のCPU使用効率が下がります。
カット編集だけならAviutlもHandBrakeも大差ありませんが、編集したプロジェクト1つをエンコード出力した場合、上で見たHandBrakeによる単純エンコードと比較してマルチスレッド性能に比例したスケーリングは鈍り、シングルスレッド性能で差が出る傾向が強まります。
Intel Core i3 12100_encode_5_aviutl_x264_3840-Project

続いてAdobe Premiere Proの実用性能を検証するベンチマークソフト、UL Procyon Video Editing Benchmarkのベンチマーク結果から、「Intel Core i3 12100」を含めた各種CPUの動画編集性能を比較していきます
UL Procyon Video Editing BenchmarkにはフルHD解像度と4K解像度の2種類のプロジェクトがあり、それぞれにおいてCPUのみを使用するテストとGPU支援を有効にするテストを行い、トータルのベンチマークスコアを算出しています。

Adobe Premiere Proの実用性能を検証するベンチマークソフト、UL Procyon Video Editing Benchmarkについて、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 【全CPU比較データ:Total Score / FHD(CPU) / FHD(CPU&GPU) / 4K(CPU) / 4K(CPU&GPU)
Intel Core i3 12100_encode_6_ul-procyon_1

この章の最後に、映画/ポストプロダクション/放送業界に向けて世界最高品質の製品を開発しているBlackmagic Design社製の動画編集ソフト DaVinci Resolveの実用性能について、Puget Systemsから配布されているベンチマークソフト PugetBench for DaVinci Resolveを使用して、「Intel Core i3 12100」を含めた各種CPUの動画編集性能を比較していきます。
DaVinci Resolveは有償版のDaVinci Resolve Studio(ver17.4.6)を使用し、PugetBench for DaVinci ResolveのExtended Testを実行しています。
PugetBench for DaVinci Resolve Extended Testには4K Media、8K Media、GPU Effect、Fusionの4つのテストが実行され、それぞれのサブスコアからトータルのベンチマークスコアが算出されます。

DaVinci Resolveの実用性能を検証するベンチマークソフト PugetBench for DaVinci Resolveについて、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 【全CPU比較データ:Total Score / 4K Media / 8K Media / GPU Effect / Fusion
Intel Core i3 12100_encode_7_davinci-resolve_1


Intel Core i3 12100のRAW現像・写真リタッチ性能

続いて「Intel Core i3 12100」を含めた各種CPUのRAW現像や写真リタッチの性能を比較していきます。
検証には、強力なノイズ除去機能PRIMEや最新版DeepPRIMEで評判の写真編集ソフトDxO PhotoLab 5によるRAW現像に加えて、アマチュアからプロまで動画編集ソフトとして幅広く使用されている「Adobe Lightroom Classic」と「Adobe Photoshop」の実用性能を検証するベンチマークとしてULMarkのUL Procyon Photo Editing Benchmarkも測定しています。

まずはDxO PhotoLab 5によるRAW現像について、「Intel Core i3 12100」を含めた各種CPUの性能を比較していきます
ミラーレス一眼カメラSONY α1で撮影した8640×5760解像度のRAW画像ファイル 100枚に対して、DxO PhotoLab 5の画質プリセット「DxO 標準」をベースにノイズ除去をPRIMEに変更したプリセットを適用し、RAW現像を行いました。
なおDxO PhotoLab 5によるRAW現像は並列処理数を設定できますが、CPUコア数の半分前後の並列処理で最速になるようです。
DxO Photolab_test

DxO PhotoLab 5によるRAW現像速度について、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
Intel Core i3 12100_photo_1_DxO


続いてAdobe Lightroom ClassicとAdobe Photoshopの実用性能を検証するベンチマークソフト、UL Procyon Photo Editing Benchmarkのベンチマーク結果から、「Intel Core i3 12100」を含めた各種CPUのRAW現像と写真リタッチの性能を比較していきます
UL Procyon Photo Editing BenchmarkにはAdobe Lightroom Classicを使用したバッチ処理テスト(Batch Processing test)に加えて、Adobe Lightroom Classicで簡易処理を施した写真セットをAdobe Photoshopで編集するテスト(Image Retouching test)の2種類を行い、トータルスコアが算出されます。

Adobe Lightroom ClassicとAdobe Photoshopの実用性能を検証するベンチマークソフト、UL Procyon Photo Editing Benchmarkについて、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 【全CPU比較データ:Total Score / Retouch / Batch
Intel Core i3 12100_photo_2_ul-procyon_1


Intel Core i3 12100のPCゲーム/スマホアプリのビルド性能

最後に「Unreal Engine 4/5」や「Unity」などフリーウェアながら高画質なPCゲームやスマホゲームを製作可能なゲームエンジンを使用したゲーム制作におけるCPU性能の検証として、Unreal Engine 4で「Intel Core i3 12100」を含めた各種CPUの性能を比較していきます。
Epic Games Storeで無料配布されているUnreal Engine 4のデモプロジェクト Infiltratorを使用したビルド時間の比較を行います。検証設定としてリアルタイム表示はオフ、ライティングの品質をプロダクションとしています。Unreal Engine 4のバージョンは4.27.2で統一しています。
Unreal Engine 4_Infiltrator_test

「Unreal Engine 4 - Infiltrator」のビルド時間について、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
「Unreal Engine 4 - Infiltrator」のビルド時間だけを見ても性能差が直感的にわかりにくいので、Core i5 10400を基準にして(全CPU比較データではCore i5 12400Fが基準)、各種CPUのビルド速度を性能比としてグラフ化しています、
Intel Core i3 12100_dev_Unreal-Engine


Intel Core i3 12100のAI性能

ディープラーニングや人工知能(AI:Artificial Intelligence)の流行に合わせて、近年の最新CPUではAI支援機能の実装も目玉の1つになっているので、一般ユースに近い活用方法として、AIによる写真の超解像化や写真の自動分類で「Intel Core i3 12100」を含めた各種CPUの性能を比較していきます。

まずはAIによって低解像度の写真を高精細な高解像度にアップスケールできる「Topaz Gigapixel AI」を使用して、「Intel Core i3 12100」を含めた各種CPUの性能を比較していきます。
500×500解像度前後の写真を50枚用意し、AIモデルStandardによって4倍の解像度にアップスケールするのにかかる時間を測定しました。
Topaz Gigapixel AIはOpenVINOツールキットにより、第10世代以降のIntel Core CPUで採用されているDL Boostと呼ばれるディープラーニングを支援する新しい命令に対応していますが、CPUのマルチスレッド性能でゴリ押しも効くアプリです。

Topaz Gigapixel AIのAIアップスケール速度について、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
処理時間だけを見ても性能差が直感的にわかりにくいので、Core i5 10400を基準にして(全CPU比較データではCore i5 12400Fが基準)、各種CPUのAIアップスケール速度を性能比としてグラフ化しています、
Intel Core i3 12100_ai_1_topaz-gigapixel-ai

続いてAIによって写真の被写体(人物、犬猫、自動車など)を自動で分類できる「Nero AI Photo Tagger」を使用して、「Intel Core i3 12100」を含めた各種CPUの性能を比較していきます。
500×500解像度前後の写真を計1300枚(犬、猫、自動車の3種類)用意し、AI認識によって自動分類するのにかかる時間を測定しました。
Nero AI Photo TaggerはOpenVINOツールキットにより、第10世代以降のIntel Core CPUで採用されているDL Boostと呼ばれるディープラーニングを支援する新しい命令に対応しています。
CPUのAI支援機能が効果を発揮するのはもちろん、AVX512命令でも大幅に性能が向上する用途です。

Nero AI Photo TaggerのAI自動分類速度について、「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果を比較すると次のようになっています。 全CPU比較データ
処理時間だけを見ても性能差が直感的にわかりにくいので、Core i5 10400を基準にして(全CPU比較データではCore i5 12400Fが基準)、各種CPUのAI自動分類速度を性能比としてグラフ化しています、
Intel Core i3 12100_ai_2_nero_ai_photo_tagger



Intel Core i3 12100のゲーミング性能

「Intel Core i3 12100」のPCゲームに関する性能を実ゲームを用いたベンチマーク測定で検証しました。
なお章タイトルではゲーミング性能と表記してはいますが、近年発売された4コア4スレッド以上のCPUであればフルHD解像度~4K解像度の60FPSターゲットにおいてCPUボトルネックが発生するケースは多くありません。そのためCPUゲーム性能比較の具体的な内容は”高フレームレートにおけるCPUボトルネック比較”と表現するのが実状に即しています。
ただし最新の超高画質で重いゲームの場合、ゲームプレイの裏で次のシーンのロード作業が動くとロードが遅くなったりスタッター(カクツキ)が発生することがあるので、ゲーミングPCに搭載するなら、Intel Core i5 12400(F)やAMD Ryzen 5 5500など6コア12スレッド以上のCPUを当サイトでは推奨しています。


各CPUのゲーミング性能を測定するため統一検証機材として、2022年最新のウルトラハイエンドGPUを搭載したグラフィックボード「ZOTAC GAMING GeForce RTX 3090 AMP Extreme Holo」を使用しています。
CPU Test System




CPU別ゲーミング性能の比較には近年の高画質PCゲームから、Assassin’s Creed Valhalla、Cyberpunk 2077、F1 2022、Far Cry 6、Marvel’s Guardians of the Galaxy、Shadow of the Tomb Raider、Tom Clancy's Rainbow Six Extraction、Forza Horizon 5、MONSTER HUNTER RISE : SUNBREAK、Marvel’s Spider-Man Remasteredの10タイトルを使用しています。
前述の通り、CPUがゲーム性能に与える影響の多くは100FPS以上の高フレームレートにおけるボトルネックの解消なので、フルHD(1920×1080)解像度/高画質設定について、各ゲームで平均フレームレートと1% Lowフレームレートを測定しました。
また参考としてAssassin’s Creed Valhalla、Cyberpunk 2077、Shadow of the Tomb Raider、Marvel’s Spider-Man Remasteredの4種類については4K解像度/60FPSをターゲットとしたベンチマーク測定も行っています。
CPU-Review_Game-Bench_2022

ゲームタイトルにもよりますがPCゲームにおけるCPU負荷であれば、CPU Package PowerはIntelのPBPやAMDのTDPよりも十分に低い数値に収まることが多く、CPUコアクロックは全コア最大動作倍率に張り付きます。
フレームレートに対するCPUボトルネックの緩和においては、この全コア最大動作倍率の高さが重要になり、クリエイティブタスクと違って電力制限は支配的ではなくなります。(PCゲームではIntel製CPUのPL1、AMD製CPUのPPTは影響をほとんど及ぼさなくなる)

Intel Core i9 12900やAMD Ryzen 7 5700Xのように定格の電力制限に対して全コア動作倍率の高いCPUの場合、PCゲームにおいてもCPU使用率が高くなるハイフレームレートでCPU消費電力がPBPやTDPを超過するタイミングもありますが、短期間電力制限PL2によるターボブーストやTDPよりも余裕をもって設定されたPPTによって高いコアクロックを維持し続けることができるので、影響は軽微です。
クリエイティブタスクの検証において複数の電力制限で測定していたCPUもPCゲームでは極端に大きい消費電力になることはないので、電力制限が緩い方を代表として測定しています。


Intel Core i3 12100のゲーム性能 - 4K解像度/60FPSターゲット

まずは60FPSの標準フレームレートをターゲットとした4K(3840×2160)解像度のゲーミング性能について「Intel Core i3 12100」や比較対象CPUのベンチマーク結果をチェックしていきます。
上述の通り4K高解像度の60FPSターゲットでは基本的にCPUボトルネックは発生しません。グラフの掲載順は平均フレームレートによる昇順ですが、4コア8スレッドや6コア6スレッドよりもコアスレッド数が多いCPUについては、ほぼ測定誤差の範囲内です。

Assassin's Creed Valhara(4K解像度、画質プリセット:高)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_1_3840_1_acv

Cyberpunk 2077(4K解像度、画質プリセット:高)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_1_3840_2_cyber

Shadow of the Tomb Raider(4K解像度、DirectX12、画質プリセット:最高、アンチエイリアス:オフ)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_1_3840_3_sottr

Marvel’s Spider-Man Remastered(4K解像度、DLSS:品質、画質プリセット:非常に高い、レイトレーシング:高/高/6)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Marvel’s Spider-Man Remasteredは非常にCPUボトルネックが強いタイトルです。4K解像度かつレイトレーシング表現有効でもCPU性能に応じてフレームレートが大きく変わります。
Intel Core i3 12100_game_1_3840_4_spider


Intel Core i3 12100のゲーム性能 - フルHD解像度/ハイフレームレート

続いて100FPS以上のハイフレームレートをターゲットとしたフルHD(1920×1080)解像度/高画質設定のゲーミング性能について「Intel Core i3 12100」や比較対象CPUのベンチマーク結果をチェックしていきます。

Assassin's Creed Valhara(フルHD解像度、画質プリセット:高)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Assassin’s Creed ValhallaはNVIDIA GeForce RTX 30シリーズGPUのハードウェア/ドライバがボトルネックになっており、AMD Radeon RX 6000シリーズGPUよりも性能が伸びません。今回の統一検証機材グラフィックボードの場合、平均フレームレート130FPS前後であれば測定誤差の範囲内です。
Intel Core i3 12100_game_2_1920_01_acv

Cyberpunk 2077(フルHD解像度、画質プリセット:高)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_2_1920_02_cyber

F1 2022(フルHD解像度、画質プリセット:高)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_2_1920_03_f1

Far Cry 6(フルHD解像度、画質プリセット:高)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_2_1920_04_fc6

Marvel's Guardians of the Galaxy(フルHD解像度、画質プリセット:高)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_2_1920_05_goh

Shadow of the Tomb Raider(フルHD解像度、DirectX12、画質プリセット:高、アンチエイリアス:オフ)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_2_1920_06_sottr

Tom Clancy's Rainbow Six Extraction(フルHD解像度、画質プリセット:高、レンダースケール:固定100%)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_2_1920_07_rse

Forza Horizon 5(フルHD解像度、画質プリセット:高)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_2_1920_08_fh5

MONSTER HUNTER RISE(フルHD解像度、画質プリセット:高)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_2_1920_09_mhr

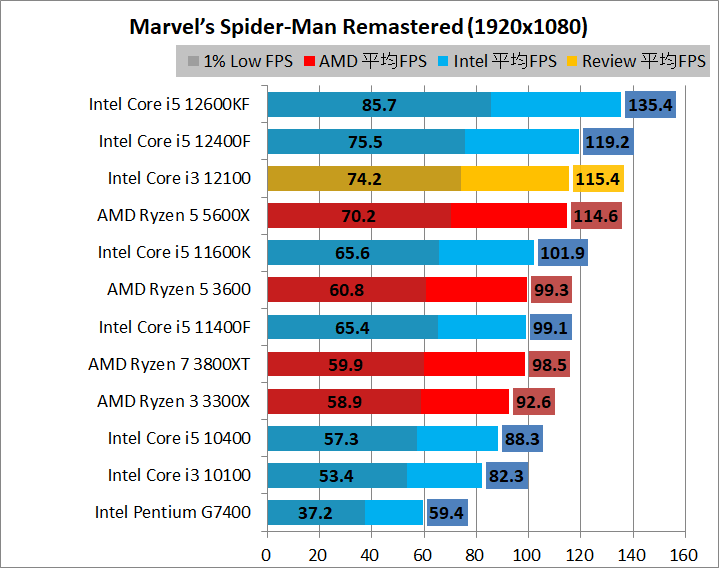

Marvel’s Spider-Man Remastered(フルHD解像、アンチエイリアス:オフ、画質プリセット:高い、レイトレーシング:オフ)に関する「Intel Core i3 12100」を含めた各種CPUのベンチマーク結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_2_1920_10_spider


最後に、今回検証した10種類のゲームについて各タイトルについて平均FPSと1% Low FPSでそれぞれ、Core i5 12400Fを基準にした性能比率を算出し、さらに平均値としてグラフにまとめました。(全CPU比較データではCore i5 12400Fが基準)
フルHD解像度/ハイフレームレートの相対的なPCゲーミング性能に関する「Intel Core i3 12100」を含めた各種CPUの比較結果は次のようになっています。 全CPU比較データ
Intel Core i3 12100_game_3_1920_relative



CPUエンコーダとリアルタイム配信について

ゲーム実況やライブ配信と呼ばれるPCゲームのリアルタイム配信について、現在ではNVIDIA GeForce RTX 3050やAMD Radeon RX 6600などハードウェアエンコード機能を使用できるエントリー~ミドルクラスのGPUを使用することでフルHD解像度で必要十分な画質とフレームレートが得られます。

GPUエンコーダは動作自体も軽いので、これらGPUエンコーダの登場によってリアルタイム配信やプレイ動画の録画におけるCPUエンコーダの役目は終わったというのが一時期の私見でしたが、メインストリーム向けCPUのコアスレッド数の増加に伴い、x264 Mediumのような高画質プリセットのプレイ&録画が一般ユーザー的にも現実的になってきています。

Youtube LiveやTwitchなどリアルタイム配信(ライブストリーミング)サービスで、PlayStation 5/Xbox Series X|S/Nintendo Switch等のコンシューマーゲーム機や、PCゲームのプレイ動画・ゲーム実況を快適に配信するのに必要なCPU性能については、現在、連載を続けている【快適配信】シリーズで詳細に解説しています
一口にゲーム実況と言っても、『1.ビデオキャプチャを使用してPCは録画配信作業のみを行う』、『2.PC1台で同時にゲームプレイと録画配信を行う』の2つのケースに大別され、どちらで使用するのかで要求されるCPU性能やCPUメーカー毎の得手不得手など事情が変わってくるので注意してください。

ざっくりと現状でCPUを使用したリアルタイム配信・ゲーム実況に要求されるCPU性能だけ述べておくと、『ビデオキャプチャを使用した配信の最低水準は6コア12スレッドのCPU』、『ゲームをプレイしながら配信の最低水準は8コア16スレッドのCPU』です。


【快適配信】シリーズの記事一覧へ
【快適配信】シリーズの記事一覧へ


画質と快適性を求めるなら録画・配信専用マシンもオススメ

ビデオキャプチャ業界の進歩も目覚ましく、2018年に発売された「AVerMedia Live Gamer Ultra」を皮切りに、各社から4K/60FPS/HDRやフルHD/240FPSの映像ソースを無遅延なパススルー表示しつつ、フルHD/60FPSのプレイ動画として録画・配信できるUSB接続外付け機器型ビデオキャプチャが各社から発売されています。


前述の通りフルHD/60FPSの録画・配信であれば、GPUのハードウェアエンコーダを利用することで必要十分な画質が得られて動作も軽いので、録画配信のために高性能な反面、非常に高額なCPUに投資するよりも、多少コストがかかっても「AVerMedia Live Gamer Ultra」などのビデオキャプチャと組み合わせて録画・配信用サブ機を構築するほうが、録画・配信の手法としてはわかりやすくてハードルが低いと思います。
Intel Core i3 12100 review_00899







Intel Core i3 12100のレビューまとめ

「Intel Core i3 12100」を検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ or 概要
  • 4コア P-Coreのみで構成される4コア8スレッドCPU
  • 定格最大動作倍率でフル負荷がかかっても消費電力は50W程度
  • 120サイズ空冷CPUクーラーでも問題なく運用可能
  • 第10世代6コア12スレッドCPUと同等のマルチスレッド性能
  • IPC向上によりCore i9 11900KやAMD Ryzen 5000よりも高速なシングルスレッド性能
  • ハイフレームレートなPCゲーミングで11世代Core i5と同等の性能
  • 最新規格DDR5のシステムメモリに対応(対応マザーボードも必要)
  • CPUクーラー Laminar RM1 Coolerが標準で付属
  • 1.8万円程度と安価(2022年9月現在)
悪いところ or 注意点
  • 特になし

温度・消費電力について

「Intel Core i3 12100」は定格の最大動作倍率でフル負荷がかかってもCPU Package Powerは50W程度で、Processor Base Power/TDPの60W未満に収まります。
またPCゲームプレイ中に「Intel Core i3 12100」のコアクロックが全コア最大動作倍率に張り付くのに必要な電力制限の下限は35~45W程度です。
Intel Core i3 12100_Performance_per-and-game

「Intel Core i3 12100」は、定格の全コア最大動作倍率である全コア4.1GHzで動作してもCPU Package Powerは50W前後で仕様値のPBP:60Wを十分に下回っており、特段の注意も必要なく額面通りにTDP60WのCPUとして運用することができます。
付属のCPUクーラーはベースコアが銅柱ではあるもののコンパクトなので消費電力が60W以下とはいえ静音性にはあまり期待できませんが、一般的な120サイズ冷却ファンの空冷CPUクーラーと組み合わせれば「Intel Core i3 12100」は簡単に静音動作で運用できます。


クリエイティブ性能について

「Intel Core i3 12100」のクリエイティブ性能については、全コア最大4.1GHzで動作する4コア8スレッドというスペック自体は第10世代から大きく変わりがありませんが、第11世代ではデスクトップ向けCore i3はスキップされていたので、2世代分のアーキテクチャ変更によるIPC向上が効いており、Core i3 10100と比較して40~50%という大幅な性能向上を果たしています。

流石にIntel第11世代やAMD Ryzen 5000といった直近の6コア12スレッドCPUには及びませんが、「Intel Core i3 12100」はCore i5 10400など第10世代以前の6コア12スレッドCPU並みのマルチスレッド性能を実現しており、Core i3 10100では太刀打ちできなかった競合AMDの4コア8スレッドCPU、Ryzen 3 3300XやRyzen 3 4100を当然のように上回ります。
競合AMDからはZen 3アーキテクチャを採用する4コア8スレッドのエントリークラスCPUはリリースされていないので、事実上、1万円台のCPUは「Intel Core i3 12100」など第12世代Core 3の独壇場です。
Intel Core i3 12100_Performance_vs


ゲーム性能について

ゲーム性能検証の冒頭でも述べたようにフルHD~4K解像度の60FPSターゲットであれば4コア4スレッド以上の最新CPUであればどれを使用しても大差はありません。
Ryzen 2000/3000の頃だとゲーム側の最適化の問題で60FPSターゲットであってもCPUによって差が出るケースも散見され、ゲーム用ならどちらかというとIntelという感じでしたが、Ryzen 5000以降ではこの差もほぼ無視できるレベルだと思います。
ただし最新の超高画質で重いゲームの場合、ゲームプレイの裏で次のシーンのロード作業が動くとロードが遅くなったりスタッター(カクツキ)が発生することがあるので、ゲーミングPCに搭載するなら、2万円台半ばから購入できることもありIntel Core i5 12400(F)やAMD Ryzen 5 5500など6コア12スレッド以上のCPUを当サイトでは推奨しています。

「Intel Core i3 12100」は1万円台で購入できるエントリークラスCPUながら、第11世代以前の6コア12スレッドCore i5と同等のゲーム性能を発揮します。
コアスレッド数依存なゲームだと多少パフォーマンスを落とすこともありますが、基本的に第10世代Core i5やRyzen 3000に対しては上位互換な性能です。
Intel Core i3 12100_game_3_1920_relative

前モデルCore i3 10100など4コア8スレッドCPUはフレームレートに妥協すれば全く問題ないのかというとそうでもなく、高画質でデータ量が重いPCゲームだとゲームロードが遅かったり、テクスチャの貼り遅れが発生したりしたのですが、「Intel Core i3 12100」をShadow of the Tomb Raider、Forza Horizon 5、Marvel’s Spider-Man Remastered等で試してみたところ、そういった煩わしさを感じることもなく従来の6コア12スレッドCPU環境のような感じでプレイできました。


総評 - Intelの強い4コア8スレッドCPUが帰ってきた

「Intel Core i3 12100」はGeForce RTX 3050などエントリークラスGPUと組み合わせてゲーミングPCを組む、BTO PCを新調するなら、必要十分な性能を備えたCPUです。
ゲーム性能ではIntel第11世代Core i5と同等で、Intel第10世代Core i5やRyzen 3000を上回りますし、クリエイティブタスクで重要になるマルチスレッド性能も4コア8スレッドCPUながら第10世代CPU以前の6コア12スレッドCPUと同等なので、従来のミドルクラスCPUがエントリークラスにそのまま降りてきたような感じです。

Core i3 10100の時は競合AMDのRyzen 3 3300Xにフルボッコにされ、当サイトでも”一番魅力がない第10世代CPU”という散々な評価でした。
一転して「Intel Core i3 12100」は”Intelの強い4コア8スレッドCPUが帰ってきた”と実感させてくれる性能です。AMDからはRyzen 5 5600X等と同じZen 3アーキテクチャを採用した4コア8スレッドRyzen 3が発売されていないので、1万円台のエントリークラスCPUは「Intel Core i3 12100(F)」の独壇場だと思います。

今回検証に使用した「Intel Core i3 12100」はiGPU搭載版ですが、グラフィックボードを組み合わせるならiGPU非搭載版のCore i3 12100Fでも問題ありません。それぞれ税込みで1.8万円/1.4万円程度なので予算を重視して、できるだけ安価に済ませたい人にとっては有力な候補です。

なおGeForce RTX 3060 TiやRadeon RX 6600 XTといったミドルクラス以上、アッパーミドル以下のグラフィックボードとの組み合わせで検討しているのであれば、Core i 5 12400(F)が当サイト的にはオススメです。


以上、「Intel Core i3 12100」のレビューでした。
Intel Core i3 12100



記事が参考になったと思ったら、ツイートの共有(リツイートやいいね)をお願いします。




 ・Intel B660チップセット搭載マザーボード販売ページ
 <Amazon><TSUKUMO><PCアーク><ビックカメラ
 <パソコン工房><PC4U><ソフマップ><ドスパラ




Noctua NF-A12x25 PWM 120mmファン
Noctua NF-A12x25 LS-PWM 120mmファン
Noctua
Amazon.co.jp で詳細情報を見る
Techace公式通販 で詳細情報を見る
TSUKUMO><PCショップアーク



関連記事

Intel第12世代Alder Lake-Sのレビュー記事一覧へ
Intel 12th-Gen AlderLake-S CPU

Core i9 12900Kの殻割りクマメタル化&銅製IHSの冷却性能を検証
ROCKITCOOL 12th Gen Delid & Relid Kit

液体金属頂上決戦! リキエクスVSクマメタルVSシルバーキング
Liquid Metal Comparison

AMD Ryzen 5000シリーズCPUのレビュー記事一覧へ
AMD Ryzen 5000シリーズCPU

【できる!自作PC】最新CPUの選び方とオススメCPUを徹底解説
オススメCPUを徹底比較_2019

おすすめの自作PCマザーボードを徹底解説
おすすめマザーボード




(注:記事内で参考のため記載された商品価格は記事執筆当時のものとなり変動している場合があります)



スポンサードリンク
