MSI MEG CORELIQUID S360


スポンサードリンク




水冷ヘッド天面に2.4インチ大型フルカラーIPS液晶ディスプレイを搭載し、さらにVRM電源回路などCPUソケット周辺を冷やすためのエアフローファンも内蔵したハイエンド360サイズ簡易水冷CPUクーラー「MSI MEG CORELIQUID S360」をレビューします。
DSC00309_DxO


製品公式ページ:https://www.msi.com/Liquid-Cooling/MEG-CORELIQUID-S360
MSI MEG CORELIQUID S360_top





レビュー目次


1.MSI MEG CORELIQUID S360の外観・付属品
2.MSI MEG CORELIQUID S360の水冷ヘッドと水冷チューブ
3.MSI MEG CORELIQUID S360のラジエーターと冷却ファン


4.MSI MEG CORELIQUID S360の制御アプリケーション
    ・LCDディスプレイの制御について
    ・ファン・ポンプの制御について

5.MSI MEG CORELIQUID S360の検証機材・セットアップ

6.MSI MEG CORELIQUID S360のファンノイズと冷却性能
7.MSI MEG CORELIQUID S360のレビューまとめ


補足.空冷クーラーと水冷クーラーの違いについて



【機材協力:MSI】



MSI MEG CORELIQUID S360の梱包・付属品

まずはMSI MEG CORELIQUID S360の外観や付属品をチェックしていきます。
DSC00310_DxO
マルチファンの大型ラジエーターを搭載する簡易水冷クーラーのパッケージはかなり大きいものが多いですが、「MSI MEG CORELIQUID S360」は最小限のパッケージサイズかつ、短辺方向に開く外装パッケージなので開封スペースも最小限です。
DSC00311_DxO

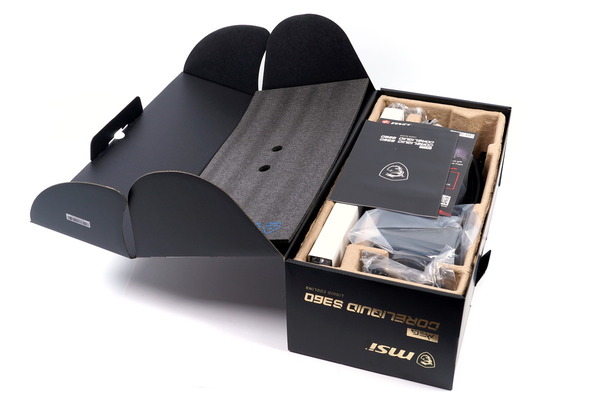

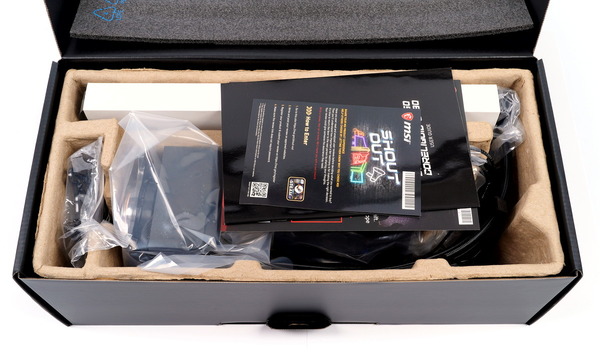

MSI MEG CORELIQUID S360の製品パッケージを見ると外装の中にCPUクーラーや付属品に合わせた形のパルプモールドが入っていました。パルプモールドにぴっちりと内容品が収められており、必要最小限のパッケージサイズに押さえられています。
DSC00312_DxO

マウントパーツを詳しく見ていくと、AMDプラットフォーム用のリテンションブラケットとIntel LGA1700用バックプレート(LGA1200/115X互換)があります。Intelプラットフォーム用のリテンションブラケットは水冷ヘッドに装着されています。
水冷ヘッド固定用のネジ類については、ローレットナットに加えてプラットフォーム別でスタンドオフが3種類付属します。中央に凹みがあるものがIntel LGA1700用、両端の長さとネジ山が同じものがIntel LGA1200用、両端の長さが異なるものがIntel LGA2066用、ソケットが付いているものがAMD AM4用となっています。
DSC00315_DxO

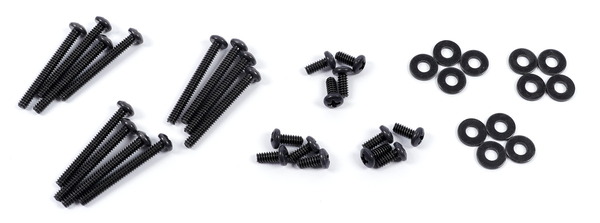

MSI MEG CORELIQUID S360には冷却ファンを固定するための長ネジが4本×3セットで計12本、ラジエーターをPCケースに固定するための短ネジが4本×3セットで計12本が付属します。またワッシャーも4個×3セットで計12個が付属します。
DSC00318_DxO

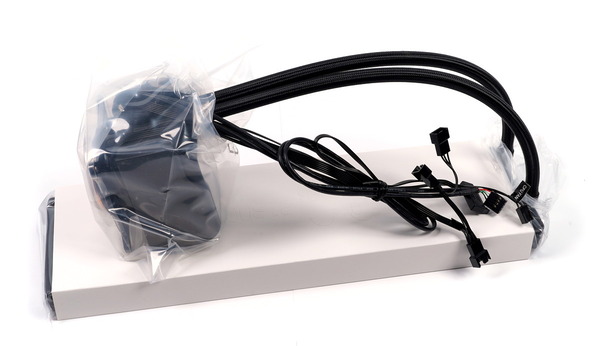

簡易水冷CPUクーラー本体は水冷ヘッドとラジエーター共にビニール袋に包まれています。
DSC00313_DxO

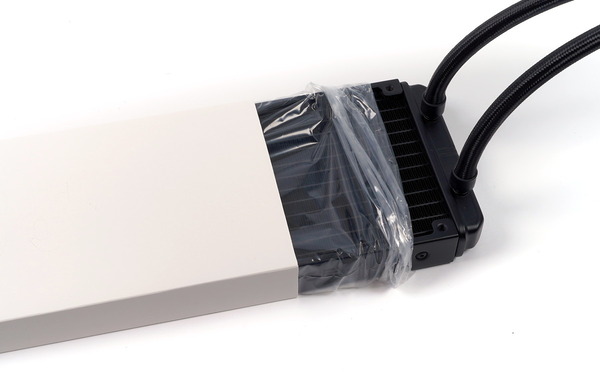

ラジエーターの放熱フィンは出荷前のメーカーによる梱包やユーザーが取り出し時に誤って握ってしまったりして潰してしまうことが多いので厚紙スリーブで保護されている配慮はありがたいです。
DSC00314_DxO



MSI MEG CORELIQUID S360の水冷ヘッドと水冷チューブ

続いて「MSI MEG CORELIQUID S360」の水冷ヘッド本体をチェックしていきます。
「MSI MEG CORELIQUID S360」の水冷ヘッドについて、外装カバーは着脱式ですが、カバーを装着した状態は下のようになっています。
DSC00330_DxO
水冷ヘッド天面中央には2.4インチの大型なフルカラーLCDディスプレイがあります。カバー左上のMSIロゴを見ての通り、LCDディスプレイは横長の状態が正しい向きです。
DSC00382_DxO

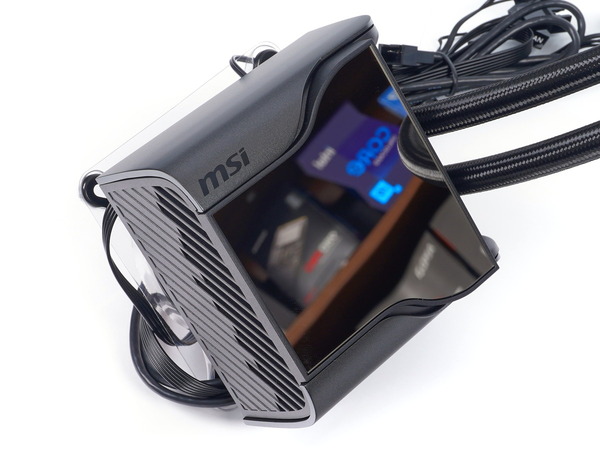

CPUソケット周辺を冷やすエアフローファンが内蔵されているので、水冷チューブ側とその逆側のカバー側面にはエアスリットが設けられています。
DSC00332_DxO

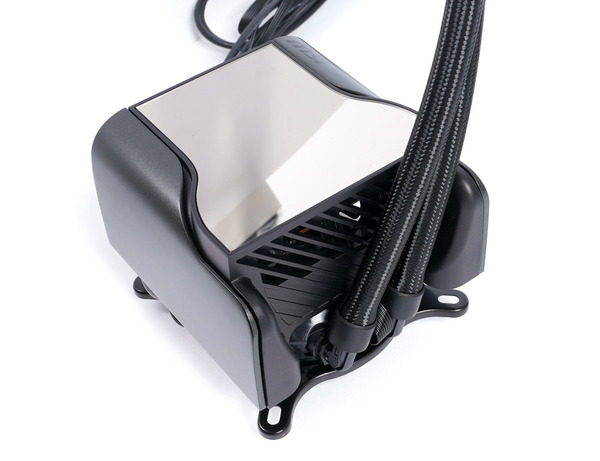

「MSI MEG CORELIQUID S360」の天面、LCDディスプレイを囲うアクリルプレート部分はミラー状です。側面はアルミニウム金属製でマットな塗装が施され、曲面の柔らかい形状が特徴的です。同社のハイエンドマザーボードMEG UNIFYシリーズと非常にマッチするデザインだと思います。
DSC00348_DxO

外装カバーを含めると、「MSI MEG CORELIQUID S360」の水冷ヘッドは95mm四方と一見してかなり巨大ですが、実は水冷ヘッドカバー外周や水冷チューブ外端の位置はLGA1700用リテンションブラケットの外端とほぼ同じです。LGA1700のCPUクーラーマウントホールと比較しても10mmはみ出る程度なので、CPUクーラーと水冷ヘッドが干渉する心配は基本的にありません。
DSC00345_DxOs

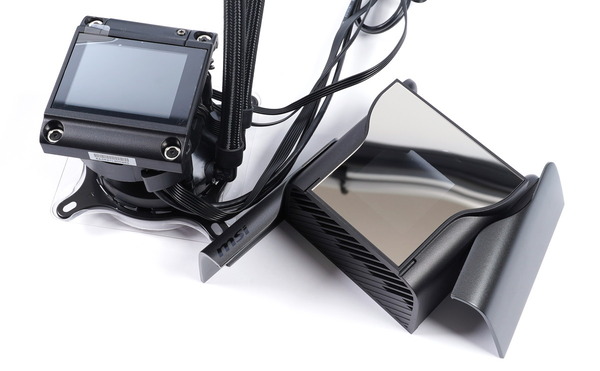

マグネット着脱式のカバーを装着していない状態では下の写真のようになります。カバーにはLCDディスプレイを保護するアクリル窓があるだけで、ディスプレイ本体は水冷ヘッドに固定されています。ちなみにカバー側面の金属製外装パネルもマグネット式で着脱できます。
MEG ACEの金色やMEG GODLIKEのシルバーなど同社ハイエンドマザーボードに交換用カバーが付属するのにも期待したいところ。
DSC00333_DxO

「MSI MEG CORELIQUID S360」のLCDディスプレイが搭載された天面プレートの下には、CPUソケット周辺のM.2スロットやVRM電源に風を当てて冷却するため、エアフローファンとして60mm径のTORX FAN 3.0が内蔵されています。制御アプリによって1000~4000RPMの範囲で速度制御にも対応しています。
DSC00335_DxO

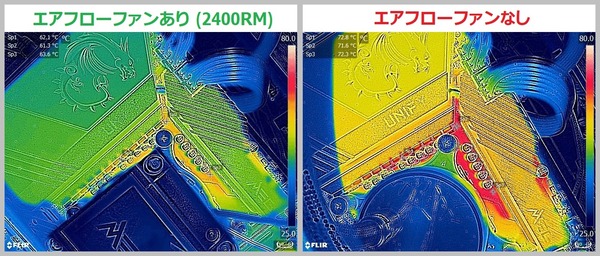

MSIによれば、エアフローファン動作時はパッシブ空冷時と比較して20~30度もVRM電源周りの温度が低減するとのこと。後半でエアフローファンの冷却効果についても詳しくチェックしていきます。
MSI MEG CORELIQUID S360_Water-Block-Fan

水冷ヘッドからは直出し構造で電源取得のためのSATA電源ケーブル、3基の冷却ファンを接続可能なPWM対応4PINファンケーブルが1本(先端が3分岐)、水冷ポンプの回転数出力のための3PINファン端子ケーブル(タコメーターとグランドの2PINのみ)、ファン制御やLCDディスプレイの設定を行うための内部USB2.0ケーブルが伸びています。
水冷ポンプへの電力供給は3PINファン端子ではなく、SATA電源ケーブルから行う構造になっており、ポンプ速度については制御アプリによって2000~2800RPMの範囲で速度制御にも対応しています。
DSC00338_DxO

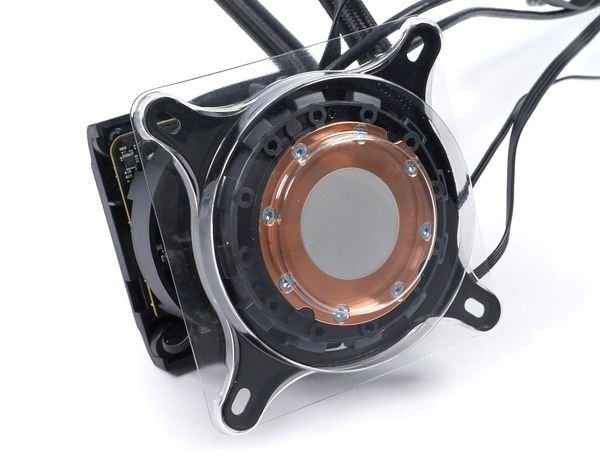

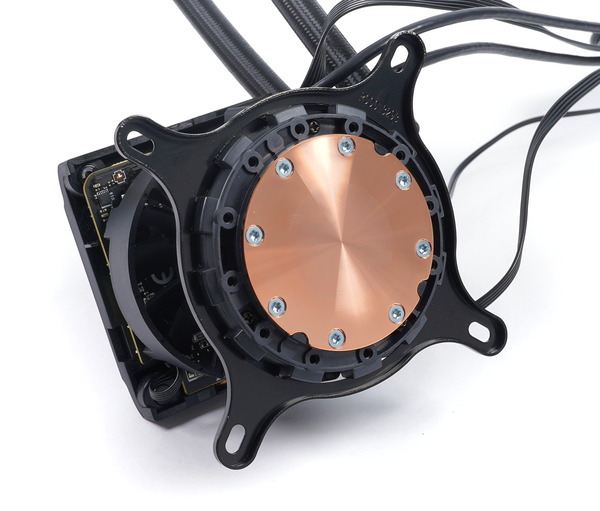

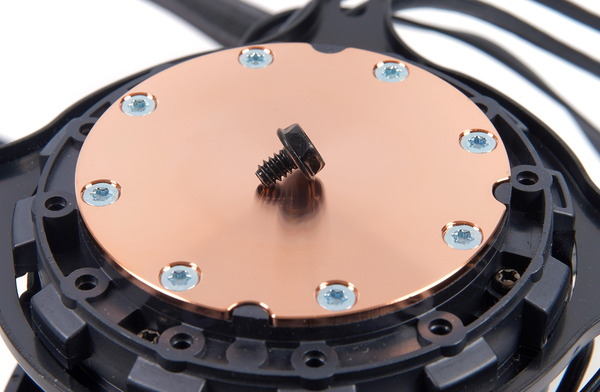

MSI MEG CORELIQUID S360のCPUと接触するベース部分は銅製ベースプレートが採用されています。アウトボックス時点では保護フィルムではなくプラスチックのカバーで保護されていました。
ベースプレートには標準で熱伝導グリスが均等に塗られているので、こだわりがなければ初回使用時は個別にグリス購入の必要はありません。
DSC00339_DxO
「MSI MEG CORELIQUID S360」の銅製ベースプレートは鏡面磨き上げというほどではありませんが、目立った磨き溝もなく、綺麗に平滑化されています。
DSC00340_DxO
DSC00341_DxO

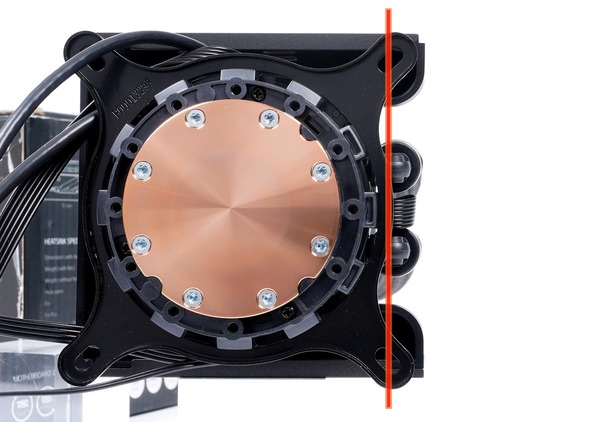

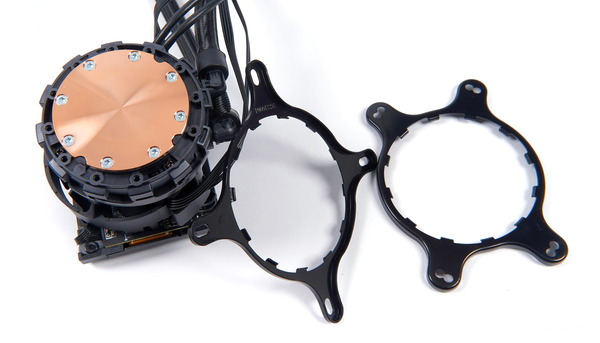

「MSI MEG CORELIQUID S360」のリテンションブラケットは水冷ヘッドから取り外し可能です。Intel CPU用がデフォルトで装着されていますが、AMD CPU用のブラケットに換装することでAMD CPUでも使用できます。
DSC00343_DxO
リテンションブラケットは歯車状のツメで固定する構造なので、リテンションブラケットに対する水冷ヘッドの向き(回転)は自由に調整できます。AMD AM4のように対称でないマウント構造でも最適な向きで水冷ヘッドを固定できます。
MSI MEG CORELIQUID S360 review_01833_DxO-horz

「MSI MEG CORELIQUID S360」の水冷ヘッドはカバーのMSIロゴが左上にくるのが標準レイアウトで、水冷チューブは水冷ヘッドの片側、3時の方向から出る構造になっています。
DSC00346_DxO
L字エルボーの水冷ヘッド側はロータリー式になっていますが、カバーと干渉するので可動域は狭いです。
DSC00347_DxO

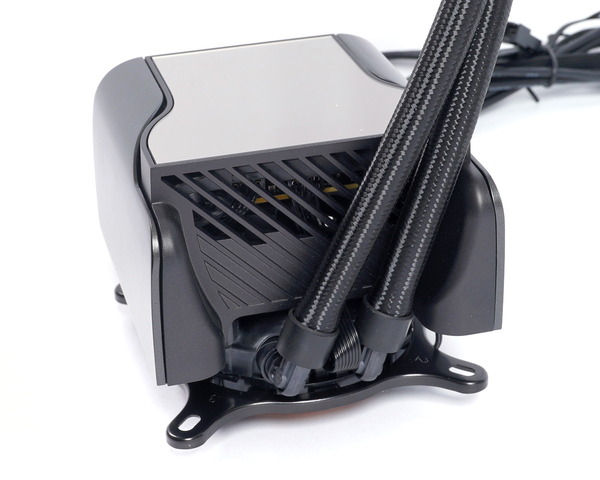

「MSI MEG CORELIQUID S360」の水冷チューブには高耐久な耐熱性ゴムチューブを採用、上から柔軟性に優れ摩耗防止に適したナイロンスリーブが巻かれており取り回しにも優れています。
DSC00351_DxO
水冷チューブの長さは400mmほどです。十分な長さがあるのでミドルタワー程度のPCケースであればトップだけでなく、フロントのファンマウントスペースにもラジエーターを設置できます。
DSC00350_DxO

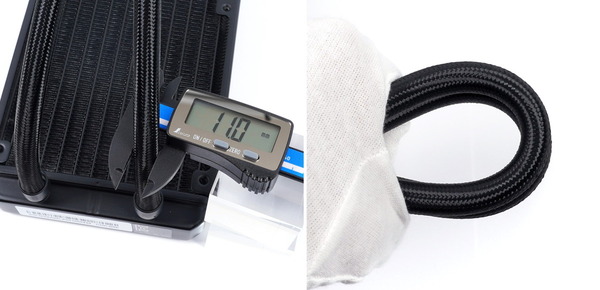

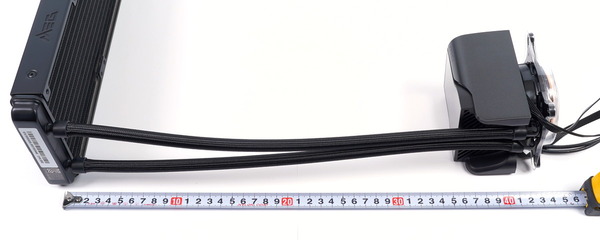

水冷チューブは外径は10~11mm、内径は5mm程度で、ゴム製チューブにナイロンスリーブが巻かれています。細くて丈夫なチューブなので曲げやすく取り回しにも優れています。かなり強く曲げてもチューブが折れて潰れなかったのでコンパクトなPCへ組み込む際にも苦労することはないと思います。一般的な簡易水冷CPUクーラーよりもチューブ外径が小さいのでチューブの取り回しにも優れています。
DSC00353_DxO-horz



MSI MEG CORELIQUID S360のラジエーターと冷却ファン

続いてMSI MEG CORELIQUID S360のラジエーター部分をチェックしていきます。

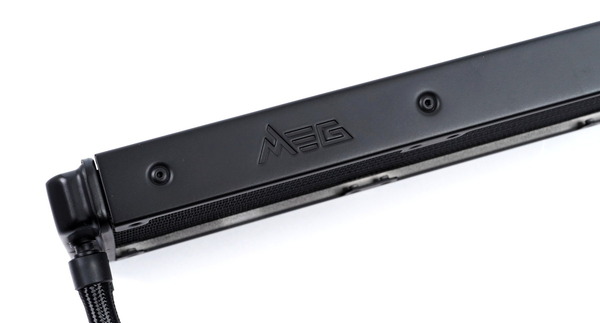

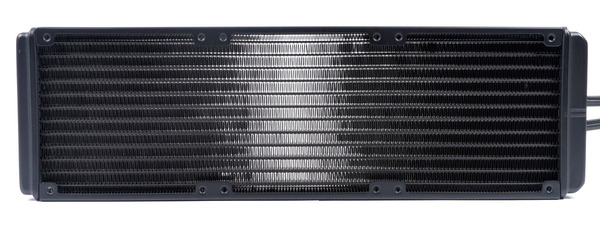

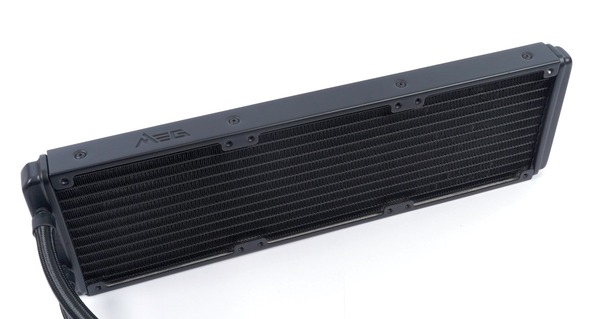

「MSI MEG CORELIQUID S360」のラジエーターのデザインは一般的なもので、一部メーカーの製品に採用されているように独自デザインではなく汎用的なものが使用されていました。ラジエーターの側面に「MEG」ロゴの刻印がある以外には特徴はありません。
DSC00355_DxO
DSC00356_DxO
DSC00357_DxO
放熱フィンのピッチについては水冷ユーザー視点で言うと少し密度が高いと感じました。密度が高い分、放熱フィンの放熱性能は高まりますが、静圧の低いケースファンや低回転数動作の場合、十分なパフォーマンスを発揮できない可能性もあるので注意が必要です。
DSC00358_DxO

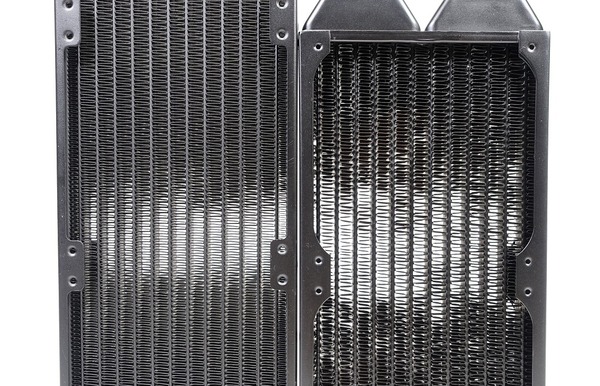

管理人が本格水冷向けのラジエーターとして推奨している「Alphacool NexXxoS Full Copper ラジエーター」シリーズのフィンピッチと比較すると、「MSI MEG CORELIQUID S360」のフィンピッチのほうが細かいのがわかると思います。
MSI MEG CORELIQUID S360 review_04330_DxO

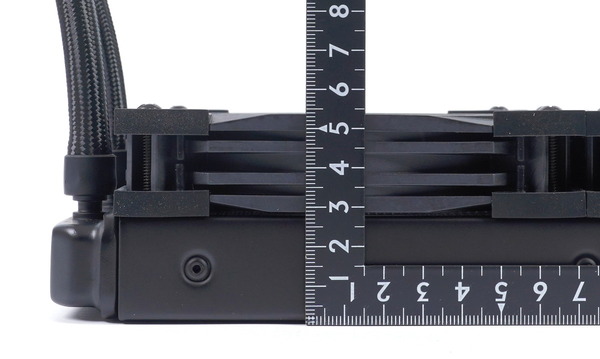

ラジエーターの厚さは一般的な27mm厚です。25mm厚の冷却ファンと組みわせることになるので、ファンマウントスペースのクリアランスは52mmほど必要になります。
DSC00360_DxO

「MSI MEG CORELIQUID S360」は360サイズラジエーターを搭載した簡易水冷CPUクーラーなので、120mmサイズ冷却ファンが標準で3つ付属します。
DSC00319_DxO

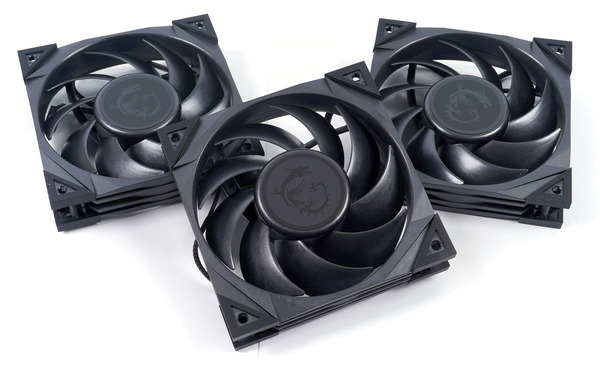

「MSI MEG CORELIQUID S360」の冷却ファンは、引張強度と熱膨張率に優れる液晶ポリマー素材をファンブレードに採用し、従来製品よりも高い風量・静圧と静音性を実現した高性能ファン「MSI MEG SILENT GALE P12」です。

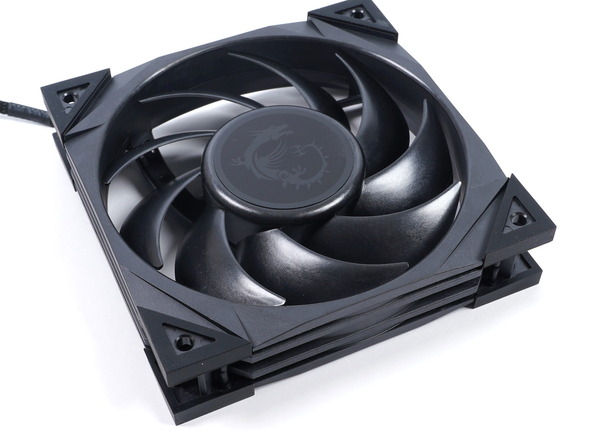

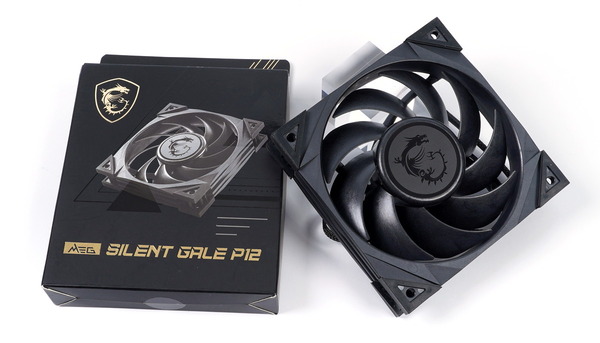

MSI MEG SILENT GALE P12の定格(最大)回転数は2000RPM、PWM速度調整に対応した4PINファンとなっており、0~2500RPMの範囲内で速度調整が可能です。
DSC00320_DxO
MSI MEG SILENT GALE P12_feature
MSI MEG SILENT GALE P12は優れた設計によって、水冷ラジエーター、空冷CPUクーラー、PCケースエアフローの3つの用途で求められる静圧に対して、一般的な冷却ファンよりも高い風量を得ることができるとアピールされています。
MSI MEG SILENT GALE P12_performance

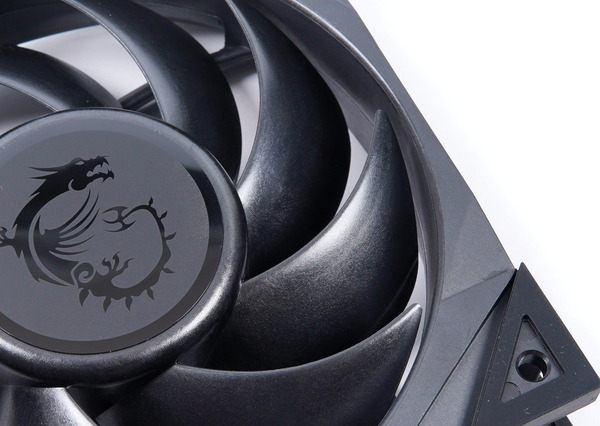

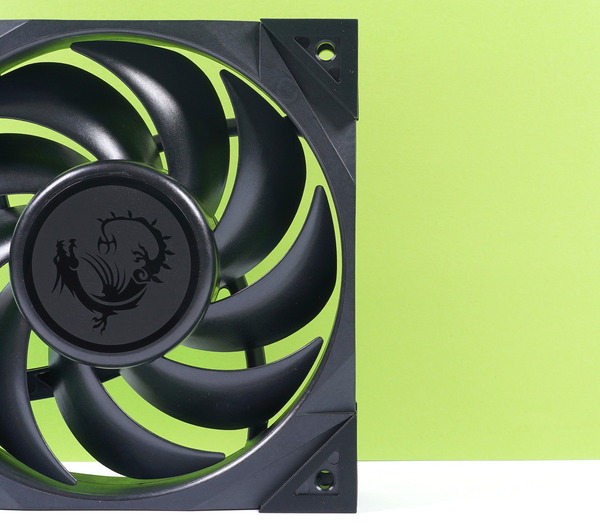

MSI MEG SILENT GALE P12の最大の特徴は引張強度と熱膨張率に優れる特殊な液晶ポリマー素材を採用したファンブレードです。高速回転でも変形・振動し難い強度を備え、かつ熱膨張もしにくいのでファン自体も高温になるラジエーター冷却にも最適です。
DSC00327_DxO
ファンブレードに液晶ポリマー素材を採用する高性能ファンというと、Noctua NF-A12x25やThermaltake TOUGHFAN 12は有名で、ファンブレードとファンフレームの間隔が小さいという特長がありますが、MSI MEG SILENT GALE P12は標準的な間隔でした。
DSC00329_DxO
MSI MEG SILENT GALE P12の軸固定用の支柱は、緩く弧を描きながら根本付近でファンブレードに対して垂直になっており、ファンブレードの根元が支柱付近を通過するときに発生するノイズを抑制しています。
DSC00321_DxO

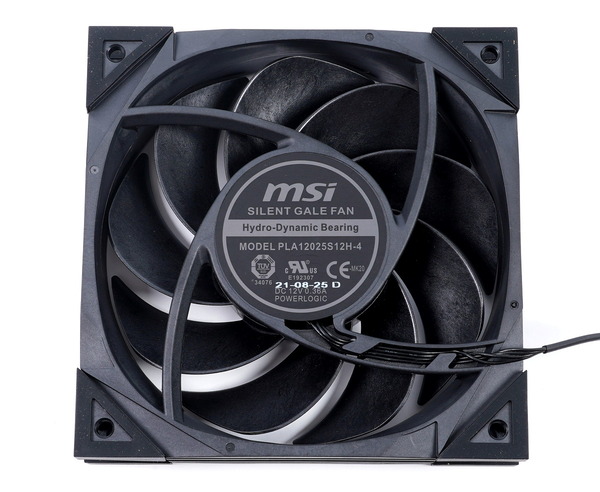

MSI MEG SILENT GALE P12の軸受けには、低摩擦で軸ノイズが小さく、耐久性に優れたHydro-Dynamic Bearing (HDB)が採用されています。
MSI MEG SILENT GALE P12_bearing

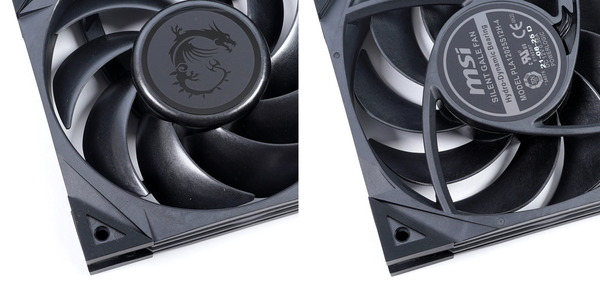

MSI MEG SILENT GALE P12はファンフレームの形状も特徴的で、吸気側はファンブレードの外周に沿った綺麗な円形ですが、排気側は角がすり鉢状に広がって吹き付け面を広くするようになっています。
DSC00322_DxO-horz

MSI MEG SILENT GALE P12はネジ穴部分に防振ゴムが貼られて防振性も確保されています。
DSC00328_DxO

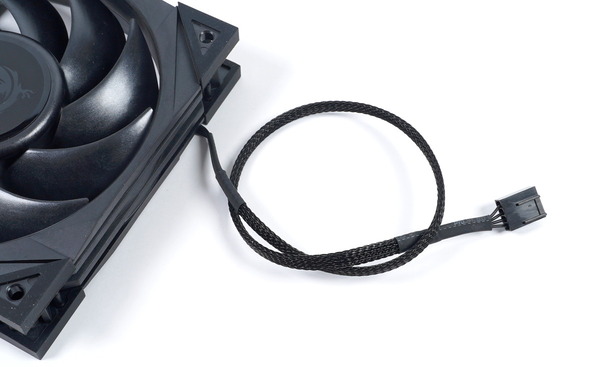

MSI MEG SILENT GALE P12からはメッシュスリーブが施されたPWM対応4PINファンケーブルが伸びています。
DSC00390_DxO



MSI MEG CORELIQUID S360には冷却ファンを固定するための長ネジが4本×3セットで計12本、ラジエーターをPCケースに固定するための短ネジが4本×3セットで計12本が付属します。またワッシャーも4個×3セットで計12個が付属します。
DSC00318_DxO
冷却ファンのラジエーターへの固定やラジエーターのPCケースへの固定に使用するネジの規格はUNC No.6-32でした。日本国内のユーザーとしてはホームセンターで簡単に入手可能なM3かM4ネジを採用して欲しいところです。

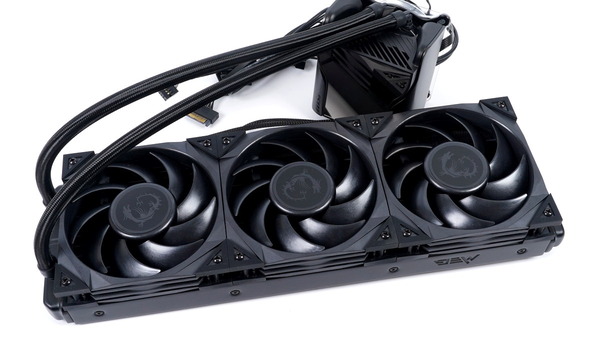

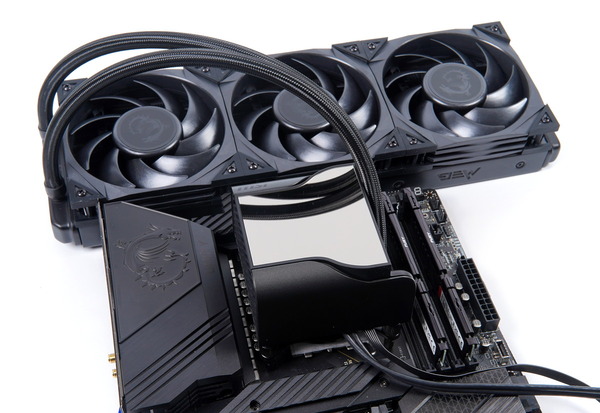

冷却ファンをラジエーターに固定すると「MSI MEG CORELIQUID S360」は下のようになります。
DSC00359_DxO



MSI MEG CORELIQUID S360の制御アプリケーション

「MSI MEG CORELIQUID S360」の水冷ヘッドに搭載されたLCDディスプレイや冷却ファンに搭載されたアドレッサブルLEDイルミネーション、各種ファン&ポンプの制御アプリケーションについてチェックしていきます。
「MSI MEG CORELIQUID S360」に搭載された各種コンポーネントは、MSI CenterというMSI製品エコシステムの統合コントロールソフトで制御します。
MSI MEG CORELIQUID S360_MSI Center

「MSI MEG CORELIQUID S360」の電源はSATA電源から取得し、制御のためのPCとの通信は内部USB2.0を使用します。

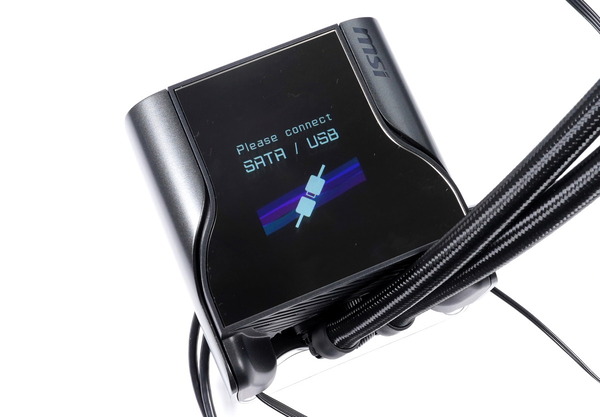

内部USB2.0の接続も必須となっており、接続していない状態ではラジエーター冷却ファンが最大速度で動作し、LCDディスプレイにも接続アラートが表示され続けます。
DSC00363_DxO
なお上写真のように「MSI MEG CORELIQUID S360」では標準レイアウトに反して、なぜかアウトボックス時点の設定ではLCDディスプレイが縦向きに表示されます。MSI Centerから90度ずつ自由に回転はできるのですが。

「MSI MEG CORELIQUID S360」は3基のラジエーター冷却ファンを一括で制御するので、水冷ヘッドから伸びるファンケーブルは先端だけが分岐するケーブルとなっています。LED関連のケーブルもないので、配線は比較的にシンプルです。
DSC00363_DxO



制御アプリケーションには、MSI CenterというMSI製品エコシステムの統合コントロールソフトを使用します。
MSI Centerは「MSI MEG CORELIQUID S360」の公式サポートページからダウンロードが可能です。MSI製マザーボードの各種制御にも使用するアプリですが、他社製マザーボード環境でも使用できます。

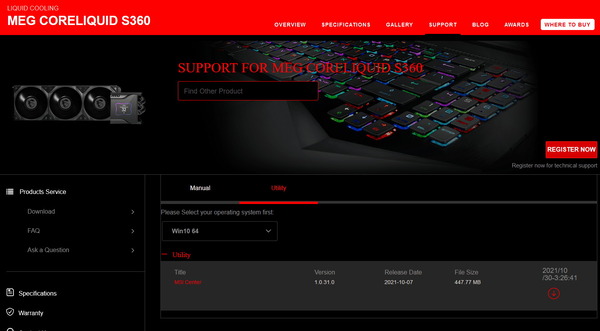

サポートページ:https://www.msi.com/Liquid-Cooling/support/MEG-CORELIQUID-S360#down-utility
MSI MEG CORELIQUID S360_support

MSI Centerのインストール手順はダウンロードしたインストーラーを実行するだけですが、初回起動時のみ「管理者として実行」でインストール作業を完了させる必要があります。
MSI Center_install
MSI Center_install_2

MSI Centerから「MSI MEG CORELIQUID S360」に対して行った各種設定については、システムのシャットダウン後も、電源ユニットの元電源を切らなければ(スタンバイ電力が供給されていれば)、そのまま保持され続けます。
元電源が切れると「MSI MEG CORELIQUID S360」は初期設定のLCD表示やファン制御になりますが、OS起動後にMSI Centerのバックグラウンドサービスによって前回の設定が自動的に適用されます。
MSI Center自体をスタートアップに登録しておく必要はなく、設定適用後にMSI Center本体を終了しても任意の設定は適用されたままです。
欲を言えば、「MSI MEG CORELIQUID S360」のデフォルト設定も任意に上書きできればよかったのですが。


MSI MEG CORELIQUID S360のLCDディスプレイ制御について

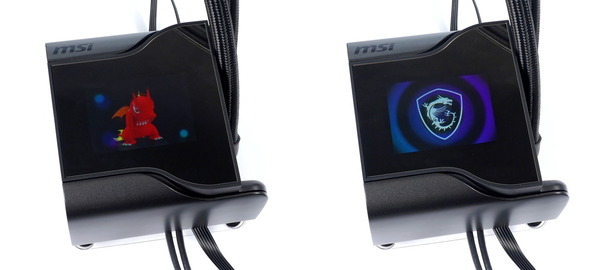

「MSI MEG CORELIQUID S360」の天面には2.4インチ、240x360解像度のフルカラーIPS液晶ディスプレイが搭載されています。
「MSI MEG CORELIQUID S360」に搭載されたLCDディスプレイについては2.4インチと非常に巨大なところはシンプルに魅力を感じます。
液晶パネルタイプがIPS液晶になったので下位モデルMPG CORELIQUID K360で指摘した視野角の狭さは改善されており、発色も良くなったのですが、やはり輝度の低さは気になりました。
DSC00382_DxO

「MSI MEG CORELIQUID S360」に搭載されたLCDディスプレイの表示内容は、MSI Centerから制御が可能です。
表示内容は大別してHardware Monitor、Video/Image、カスタマイズバナー(Customize Banner)、システムクロック(System Clock)、Live Weatherの5種類です。
DSC00363_DxO
右上にあるBrightnessのアイコンを選択すると、下にスライダーが表示され、LCDディスプレイの表示輝度を調整できます。ちなみに左隣のスライドスイッチからLCDディスプレイを完全に消灯することも可能です
MSI MEG CORELIQUID S360_LCD-Display_2

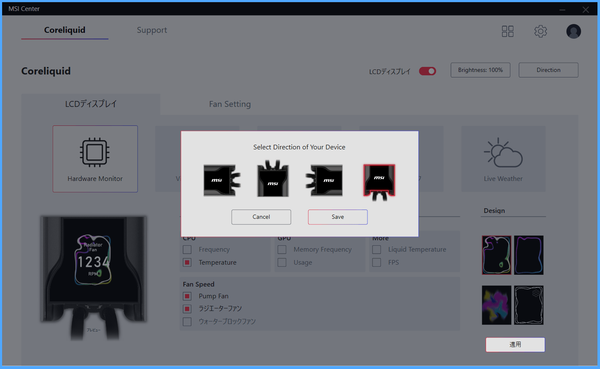

またBrightnessの右隣にあるDirectionのアイコンを選択すると、LCDディスプレイの表示向きを回転できます。設定方向として0度、90度、180度、270度の4種類から自由に選択できますが、標準設定の0度は下のように縦長の向きなので注意してください。
(90度や270度で任意の画像を使用する場合、右上に詰められて、自動回転やリサイズはされないので横320×縦240の画像を選択してください。)
DSC00363_DxO
逆ATXなどマザーボードの向きが変わるPCケースに組み込む場合や、水冷チューブの取り回しの都合で水冷ヘッドの向きを変えたい場合でも、正しい向きでLCDディスプレイを表示できます。
MSI MEG CORELIQUID S360_LCD-Display_3

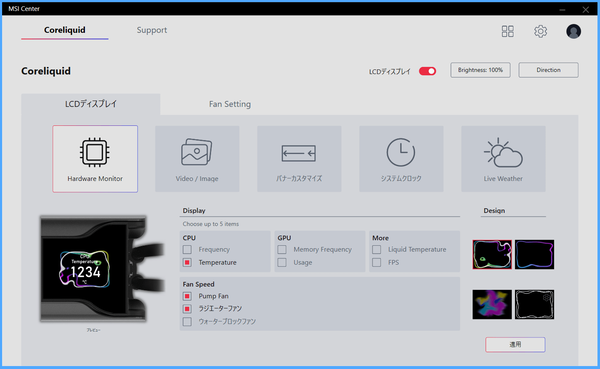

まずHardware MonitorではCPU温度やファン速度など、1~5種類の任意に選択したモニタリング値を順番に表示することができます。1度に表示されるモニタリング値は1種類ですが、数秒間隔で表示内容が切り替わっていきます。
MSI MEG CORELIQUID S360_LCD-Display_4
DSC00369_DxO-horz
モニタリング値の背景になるアニメーションについてはプリインストールされた4種類から選択できます。
DSC00370_DxO-horz

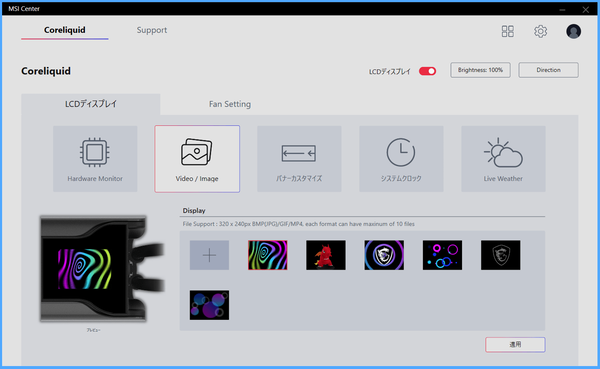

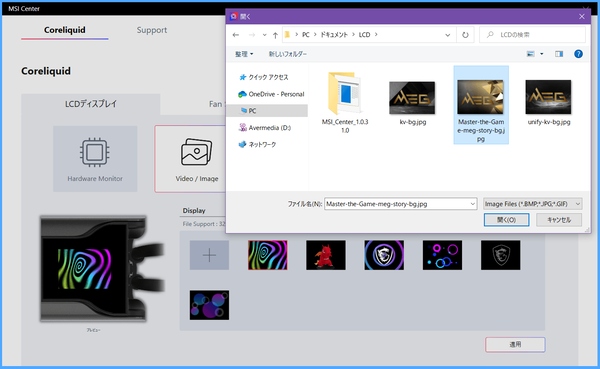

Video/Imageでは最初から収録されている6種類のアニメーションや静止画像に加えて、任意にアップロードしたファイルから1つ選択してLCDディスプレイ上に表示できます。
MSI MEG CORELIQUID S360_LCD-Display_5
DSC00374_DxO-horz



「MSI MEG CORELIQUID S360」はLCDディスプレイに表示する任意ファイルについて、320×240解像度のBMP/JPGの静止画像、GIF/MP4のアニメーションに対応しています。+のアイコンを選択するとエクスプローラーが表示されるので登録するファイルを選択します。
MSI MEG CORELIQUID S360_LCD-Display_6 (1)

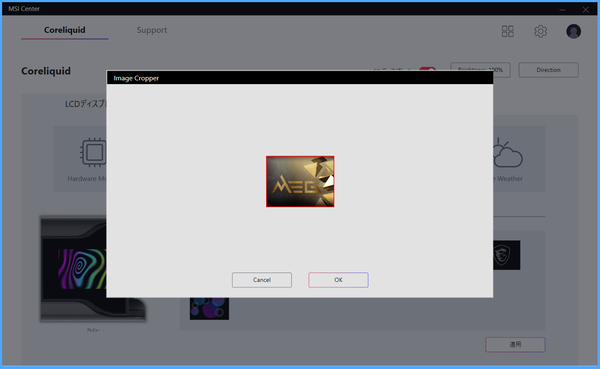

静止画像の場合はアップロード前にサイズのクリッピングも可能です。
MSI MEG CORELIQUID S360_LCD-Display_6 (2)

カスタマイズバナー(Customize Banner)では、最初から収録されている6種類の画像、GIFアニメーション、任意にアップロードしたファイルから選択したものを背景にして、62文字の英数字による文字列を表示できます。文字列は右から左に流れる電光掲示板的な感じで表示されます。
MSI MEG CORELIQUID S360_LCD-Display_7
DSC00378_DxO

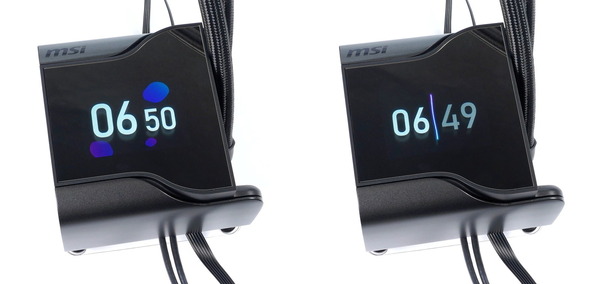

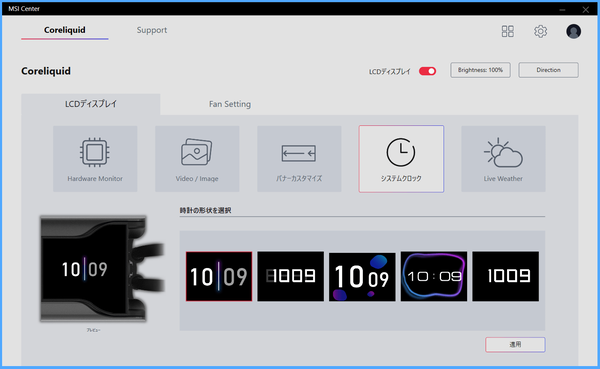

システムクロック(System Clock)はその名の通り、現在時刻を示す時計を表示する機能です。5種類のデザインから時刻表示を選択できます。
MSI MEG CORELIQUID S360_LCD-Display_8
DSC00380_DxO-horz

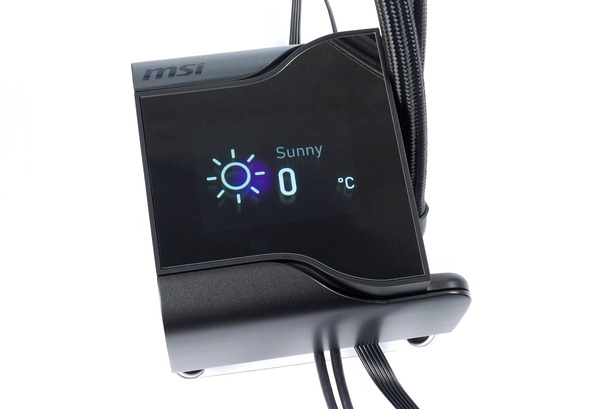

Live Weatherではその日の天気、気温、湿度などをリアルタイムで表示できます。
MSI MEG CORELIQUID S360_LCD-Display_9
DSC00381_DxO


MSI MEG CORELIQUID S360のファン・ポンプ制御について

「MSI MEG CORELIQUID S360」の水冷ラジエーターに搭載された3基の冷却ファン、水冷ポンプ、そして水冷ヘッドに内蔵されたエアフローファンの5つはいずれも、MSI Centerから制御が可能です。

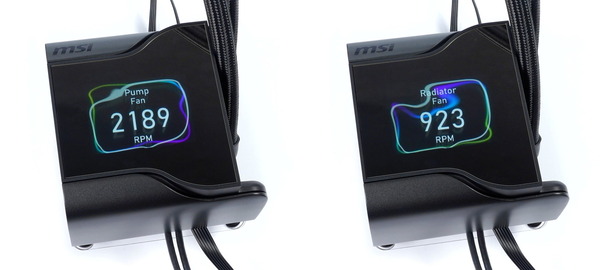

アプリケーション上ではラジエーター冷却ファンは「ラジエーターファン」、水冷ポンプは「Pumpファン」、水冷ヘッドのエアフローファンは「ウォーターブロックファン」と表記されています。

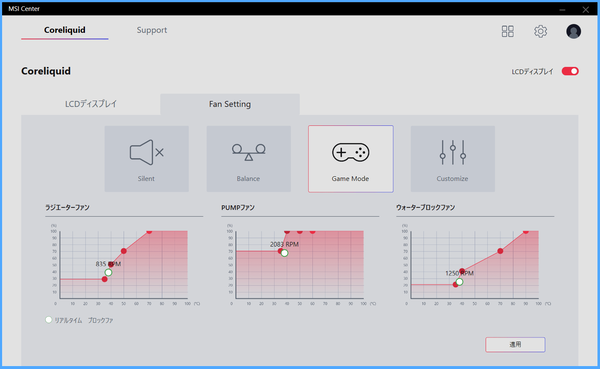

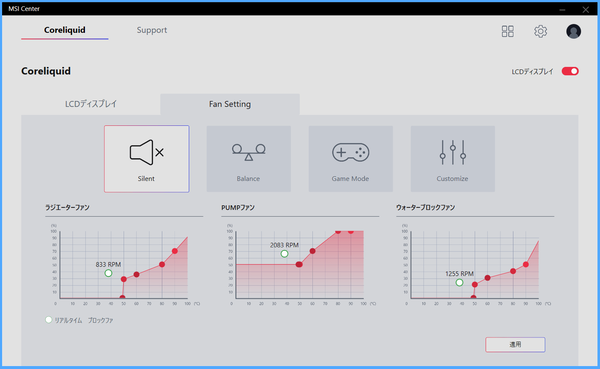

アプリケーションによるファン・ポンプ制御には、標準設定のBalanceに加えて、静音性重視なSilent Mode、冷却性能重視なGame Modeの3種類の既定プリセットがあります。
MSI MEG CORELIQUID S360_LCD-Fan_1
MSI MEG CORELIQUID S360_LCD-Fan_2
MSI MEG CORELIQUID S360_LCD-Fan_3

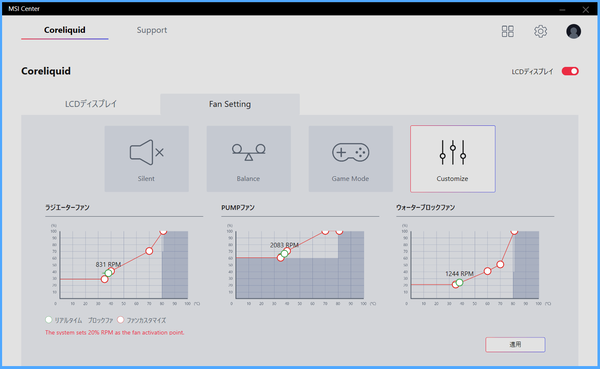

Customize ModeではCPU温度を制御ソースとして、4つの頂点で構成されるファンカーブを任意に設定できます。なお設定可能なデューティ比や温度には制限があり、濃い青色で染まっている範囲にはファンカーブの頂点を移動させることはできません。
MSI MEG CORELIQUID S360_LCD-Fan_4

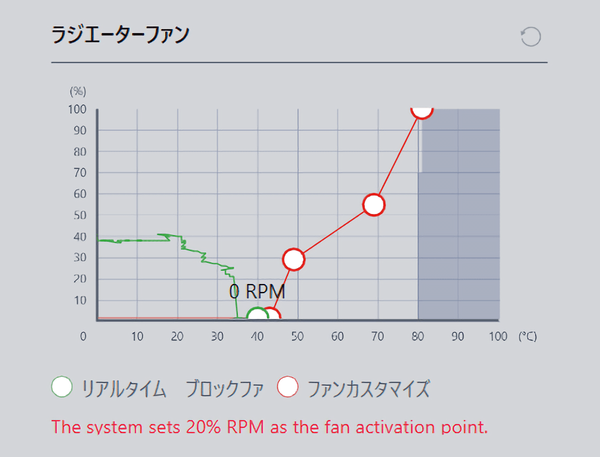

Customize Modeにおいてラジエーター冷却ファンのファン速度デューティ比を0%(付属ファンの場合は20%以下)に設定すると、設定温度を閾値としてファンを完全に停止させるセミファンレス動作も可能です。
下のグラフを見ての通り、「MSI MEG CORELIQUID S360」はファンカーブの設定値に対してファン速度の変化には遅延があり、CPU温度が短時間で乱高下してもファン速度は変化しません。
MSI MEG CORELIQUID S360_LCD-Fan_5
水冷ポンプは2000RPM~2800RPMの範囲内で速度を制御できます。
MSI MEG CORELIQUID S360_LCD-Fan_6

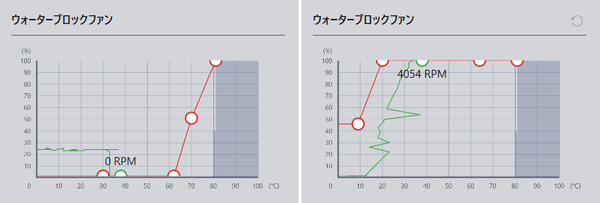

水冷ヘッドに内蔵されたエアフローファン「ウォーターブロックファン」はラジエーター冷却ファン同様にセミファンレス動作に対応しており、0~4000RPMの範囲内で速度を制御できます。
MSI MEG CORELIQUID S360_LCD-Fan_7



MSI MEG CORELIQUID S360の検証機材とセットアップ

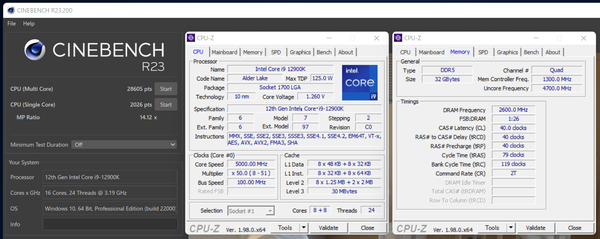

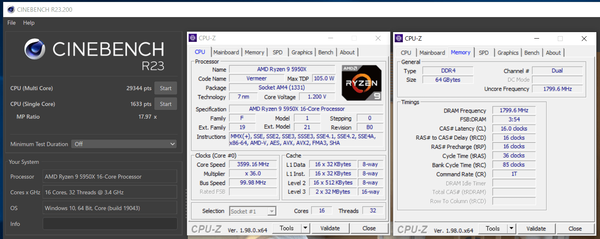

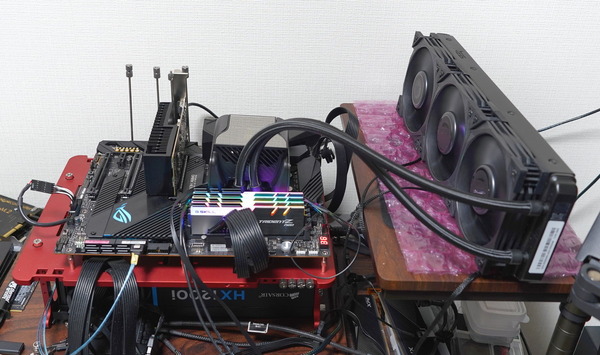

MSI MEG CORELIQUID S360を検証機材のベンチ機にセットアップします。検証を行うベンチ機のシステム構成は次のようになっています。
テストベンチ機の構成
CPU
Intel Core i9 12900K
(レビュー)
AMD Ryzen 9 5950X
(レビュー)
M/B MSI MEG Z690 UNIFY
(レビュー)
MSI MEG X570 ACE
レビュー
メインメモリ G.Skill Ripjaws V
F4-4000C15Q-32GVK
レビュー
3600MHz, CL16-16-16-36-CR1
G.Skill Trident Z Neo
F4-3600C14Q-32GTZN
レビュー
3600MHz, CL16-16-16-36-CR1
グラフィックボード
MSI GeForce GT 1030 2GH LP OC
ファンレス (レビュー
システム
ストレージ
Samsung SSD 980 PRO 500GB (レビュー
OS Windows10 Home 64bit
電源ユニット
Corsair HX1200i (レビュー
PCケース/
ベンチ板
STREACOM BC1 (レビュー

ベンチ機のシステムストレージには「Samsung SSD 980 PRO 500GB」を使用しています。Samsung SSD 980 PROは、PCIE4.0対応によって連続アクセススピードを最大で2倍に飛躍させただけでなく、ランダム性能の向上によってSSD実用性能においても前世代970 PROから大幅な向上を果たし、PCIE4.0アーリーアダプターなPhison PS5016-E16採用リファレンスSSDよりも高速なので、これからPCIE4.0対応プラットフォームの自作PCを組むなら、システム/データ用ストレージとして非常にオススメな製品です。
「Samsung SSD 980 PRO 1TB」をレビュー。堂々の最速更新
Samsung SSD 980 PRO 1TB


CPUクーラーの設置方法について、当サイトの評価基準となるチェックポイントは次の3つです。
  • LGA115Xの場合、CPU固定バックプレートが単独でマザーボードに固定できるか
  • マウントパーツ設置状態でCPUを交換できるか
  • 空冷の場合、ネジ止めの場合はマザーボード側から固定できるか
    簡易水冷or水冷ブロックの場合、ハンドスクリューなどツールレス固定ができるか

上の3項目を全て満たす例として本格水冷用のCPU水冷ブロックですが「EK-Supremacy EVO」のマウンタ構造は「バックプレートをM/Bに固定可能」「完全ツールレス」「マウンタ設置状態でCPUの交換が可能」なので本格水冷・簡易水冷クーラーの水冷ブロック固定方式としてはベストだと思っています。水冷クーラーメーカーにはどんどん真似してもらいたい理想的な構造です。

CPU-Cooler-mount-ideal

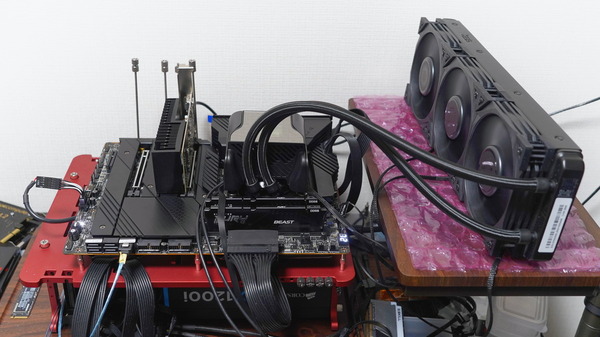

前置きはこのあたりにしてベンチ機へMSI MEG CORELIQUID S360をセットアップします。

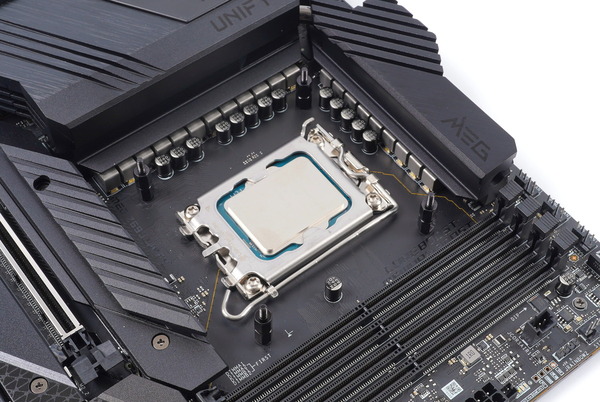

Intel第12世代Alder Lake-SシリーズCPUが対応するLGA1700プラットフォームでは、水冷ヘッドを固定する下準備として下のマウントパーツを使用します。
DSC00316_DxO

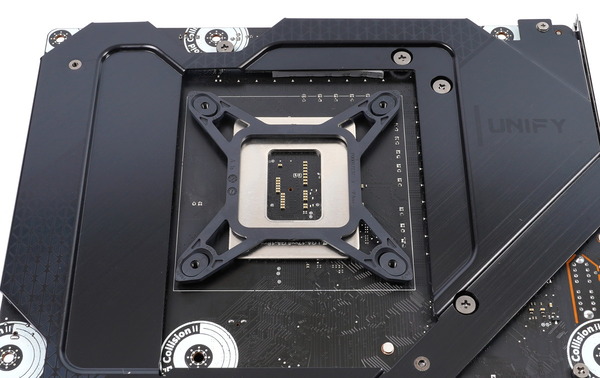

まずはマザーボードを裏返してバックプレートのネジ穴をマザーボードのCPUソケット四隅の穴に挿入します。
DSC00454_DxO
バックプレートが脱落しないように注意してマザーボードを表に向け、スタンドオフと呼ばれる水冷ヘッドを固定するためのスペーサーを使ってマザーボードをバックプレートと挟みます。
Intel LGA1700プラットフォームでは一番左にある、六角部分の中央が凹んだ形状のスタンドオフを使用します。
DSC00317_DxO
下のようにスタンドオフとバックプレートでマザーボードを挟みます。4か所全てでスタンドオフを固定したらマウントパーツの設置が完了です。
マウントパーツは単独でもマザーボードに固定されているので、CPUクーラーの設置が完了していない状態でもバックプレートなどが脱落することはなく、PCケースに設置した状態でもCPUクーラーの設置が容易な構造です。
DSC00457_DxO

AMD Ryzen CPUに対応するAM4マウントで使用する場合は、マザーボード表面に標準で備え付けられたCPUクーラー固定器具を外して、背面のバックプレートはそのまま流用し、付属のソケット付きスタンドオフを装着するだけで準備完了です。
MSI MEG CORELIQUID S360 review_02195_DxO
MSI MEG CORELIQUID S360 review_02196_DxO

水冷ヘッドをマザーボードに固定する準備はこれで完了したので熱伝導グリスをCPUのヒートスプレッダに塗布します。熱伝導グリスには当サイト推奨で管理人も愛用しているお馴染みのクマさんグリス(Thermal Grizzly Kryonaut)を塗りました。熱伝導効率も高く、柔らかいグリスで塗布しやすいのでおすすめです。
DSC00458_DxO


グリスを塗る量はてきとうでOKです。管理人はヘラとかも使わず中央山盛りで対角線だけ若干伸ばして塗っています。特にThermal Grizzly Kryonautは柔らかいグリスでCPUクーラー固定時の圧着で伸びるので塗り方を気にする必要もありません。
Thermal Grizzly Kryonaut_app

熱伝導グリスを塗ったらバックプレートから延びるネジに水冷ヘッドの足のネジ穴が合うようにしてCPUクーラーを装着します。CPUの上に乗せたらグリスが広がるように力の入れすぎに注意して水冷ヘッドをグリグリと捻りながら押し込んでください。
MSI MEG CORELIQUID S360の水冷ヘッドの固定ネジはツールレスな大型ローレットナットなので固定は容易です。プラスドライバーでも締められますが、そこまで強く締める必要はないので対角順に水冷ヘッドがグラグラ動かない程度に手でネジを締めてください。
DSC00481_DxO
水冷ヘッドを固定したら、カバーを装着して「MSI MEG CORELIQUID S360」の設置は完了です。
DSC00481_DxO

水冷ヘッド側面から水冷チューブの出ている簡易水冷CPUクーラーでは最左端にあるメモリスロットの距離次第で水冷トップ右のチューブエルボーとメモリが干渉してCPUクーラーを設置できない場合がありますが、「MSI MEG CORELIQUID S360」では十分なクリアランスが確保されているので、概ね干渉は起こらないと思います。
DSC00485_DxO

簡易水冷CPUクーラーはラジエーター設置の手間やスペース確保の問題はありますが、マザーボード上のメモリなどのコンポーネントとの干渉は大型のハイエンド空冷CPUクーラーより発生し難く、水冷ヘッドの設置自体も基本的にツールレスで容易なのが長所だと思います。
DSC00483_DxO
DSC00482_DxO



MSI MEG CORELIQUID S360のファンノイズと冷却性能

本題となるMSI MEG CORELIQUID S360の冷却性能と静音性についてチェックしていきます。
検証システムをベンチ板に置いた状態で測定を行っているためCPUクーラーが水冷・空冷によらず基本的にCPUクーラーの理想的な性能をチェックすることになります。
DSC00491_DxO

まずはサウンドレベルメーター(騒音計)を使用して「MSI MEG CORELIQUID S360」のファンノイズをファン回転数別で測定しました。検証機材はベンチ台の上に平置きにしているので、サウンドレベルメーターをスタンドで垂直上方向に50cm程度離して騒音値を測定しています。
CPU-Cooler_Noise-Test
この測定方法において電源OFF時の騒音値は30dB未満です。目安として騒音値が35dBを超えたあたりからファンノイズがはっきりと聞こえるようになりますが、35~38dB以下であればPCケースに入れてしまえばファンノイズが気になることはそうそうないと思います。40dB前後になるとベンチ台上で煩く感じ始め、45dBを超えるとヘッドホンをしていてもはっきり聞き取れるくらいになります。
A特性で測定しているのである程度は騒音値にも反映されていますが、同じ騒音値でも周波数(ファン回転数)が高いほど体感としては大きな音に感じやすく、また不快に感じたり感じなかったりは音の性質(細かい乱高下の有無や軸ブレ)にもよるので注意してください。

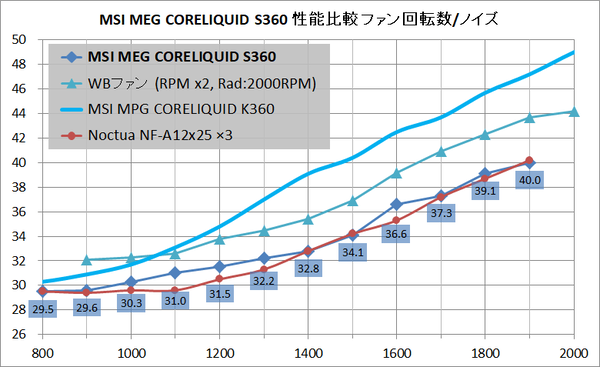

MSI MEG CORELIQUID S360のラジエーター冷却ファンのファンノイズを測定したところ次のようになりました。MSI MEG CORELIQUID S360はラジエーター冷却ファンを1400~1600RPM前後に収まるようにするとノイズレベル35dB前後となり、静音動作で運用できると思います。最大速度2000RPMでも40dB程度なので非常に静音性の高いCPUクーラーです。
エアフローファンについては横軸の2倍のファン速度に対するノイズレベルをグラフ化しています。60mmの小径ファンなのでノイズレベルと体感の齟齬もあるのですが、だいだい2500RPM未満であればファンノイズを煩く感じることはないはずです。
MSI MEG CORELIQUID S360_noise
冷却ファンを付属品から「Noctua NF-A12x25 PWM」に交換したケースについてもノイズレベルを測定したのですが、上のグラフを見ての通り、付属品のMSI MEG SILENT GALE P12とファン回転数に対するノイズレベルはほぼ同じでした。
MSI MEG SILENT GALE P12はファン単品としても市販されているので、MSI製ファンで揃えても性能をトップクラスの冷却性能を実現できるのは嬉しい限りです。
MSI MEG SILENT GALE P12


続いて「MSI MEG CORELIQUID S360」の冷却性能をチェックしていきます。
CPUクーラーの冷却性能を検証するためのストレステストについては、FF14ベンチマークの動画(再生時間6分40秒、4K解像度、60FPS、容量5.7GB)を変換ソースとして、Aviutl&x264を使って動画のエンコードを行います。動画エンコードの同時実行数については4~6コアは並列なし、8~14コアは2並列実行、16コア以上は3並列実行としています。テスト中のファン回転数については一定値に固定します。
なおIntel第12世代CPUの場合、動画エンコードに比べてCinebench R23 30分ストレステストの方が負荷が大きく、安定動作に必要なコア電圧で10~20mV、CPU消費電力で30W程度の差が生じます。
Core i9 12900K-OC_Stress-Test
注:CPUのストレステストについてはOCCTなど専用負荷ソフトを使用する検証が多いですが、当サイトではPCゲームや動画のエンコードなど一般的なユースで安定動作すればOKとういう観点から管理人の経験的に上の検証方法をストレステストとして採用しています。


2021年10月末に発売されたばかりのIntel第12世代Alder Lake-S最上位モデル、16コア24スレッドCPUの「Intel Core i9 12900K」を使用して、Intel第12世代Core-S環境における、「MSI MEG CORELIQUID S360」の冷却性能を検証していきます。

DSC01292_DxO

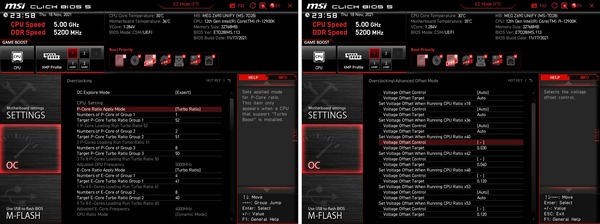

Core i9 12900KのOC設定は「P-Core: 1c x52, 2c x51, 3-8c x50」「E-Core: 1-4c x41, 5-8c x40」「CPUコア電圧:V-F Curve, Ratio x48 -120mV, Ratio x48 -120mV」としています。
メモリのOC設定は検証機材に使用しているKingston FURY Beast DDR5(型番:KF552C40BBK2-32)のXMPプロファイルを適用し、「メモリ周波数:5200MHz」「メモリ電圧:1.250V」「メモリタイミング:40-40-40-80-CR2」としています。
Core i9 12900K_VFc_50_40_-120mV_BIOS
16コア24スレッド「Intel i9 12900K」をBy Core Usage&V-F CurveでP-Core All:5.0GHz、E-Core All:4.0GHzにOCし、メモリ周波数も5200MHzにOCすると、Cinebench R23のマルチスレッドスコアは28600程度になります。シングルスレッドスコアは2020程度です。

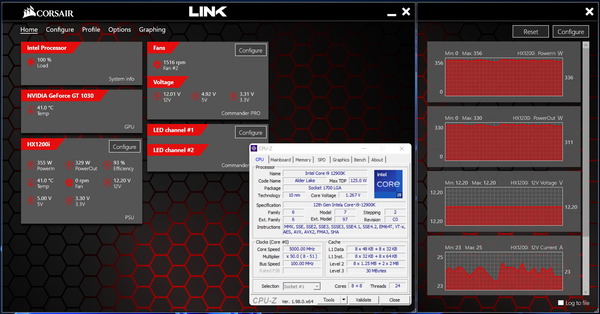

このOC設定でx264動画エンコードを行うと、システム全体の消費電力が300~330W、VRM電源への影響が大きいEPS電源経由の消費電力は230Wに達します。
Core i9 12900K_VFc_50_40_-120mV_Cinebench R23
Core i9 12900K_VFc_50_40_-120mV_Power

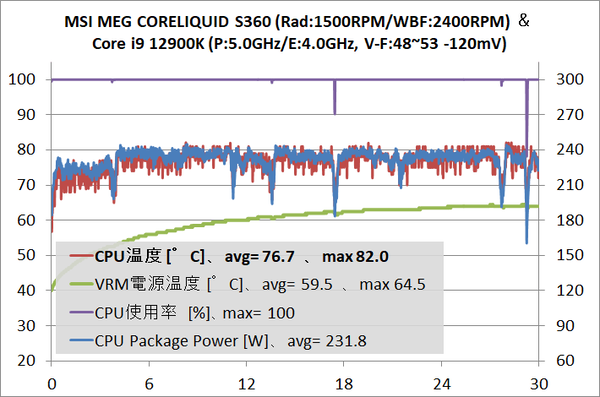

「MSI MEG CORELIQUID S360」のラジエーター冷却ファンを1500RPM、水冷ヘッドエアフローファンを2400RPM(ポンプ速度は最大)に固定してストレステストを実行したところ、「MSI MEG CORELIQUID S360」はP-Core All:5.0Hz、E-Core All:4.0GHzにOCしたCore i9 12900Kを安定動作させることができ、CPU温度は最大82度、平均76.7度に収まりました。
MSI MEG CORELIQUID S360_12900K_VFc-50-40_temp_1
ストレステスト中のCPU消費電力(CPU Package Power)は230~240W程度で、CPU温度は強制的にコアクロックに制限がかかる臨界温度100度よりも十分低く、コアクロックはP-Core All:5.0Hz、E-Core All:4.0GHzに綺麗に張り付いています。
MSI MEG CORELIQUID S360_12900K_VFc-50-40_temp_2

簡易水冷CPUクーラーは空冷CPUクーラーと比較してCPU自体は冷やしやすいものの、CPUソケット付近のエアフローがないためVRM電源回路などCPUソケット周辺が高温になってしまうのですが、「MSI MEG CORELIQUID S360」は水冷ヘッドに60mmサイズのエアフローファンを内蔵しているので、簡易水冷CPUクーラーでありながらCPUソケット周辺も適切に冷やすことができます。
DSC00335_DxO
Core i9 12900Kに対して3Dレンダリングやx264エンコードのようなタスクでフル負荷をかけた場合、CPU消費電力は200Wを軽く超過します。この負荷はCPU自体の発熱だけでなく、CPUへ電力供給を行うVRM電源回路にも大きな影響を与えます。
そこで「MSI MEG CORELIQUID S360」の水冷ヘッドに内蔵されたエアフローファンによって、200W超クラスのCPU消費電力を支えるVRM電源回路周りの温度にどれくらい差が出るのか比較してみました。
エアフローファンがない一般的な簡易水冷CPUクーラーではVRM電源回路のホットスポットが70度を超過していますが、「MSI MEG CORELIQUID S360」でエアフローファンを2400RPMに固定してCPUソケット周辺を冷やしてやるとホットスポットが60度前後に下がりました。
MSI MEG CORELIQUID S360_FLIR_12900K_50-40_VF_vs
今回検証機材として使用しているZ690マザーボード「MSI MEG Z690 UNIFY」は200W超クラスの負荷に対してパッシブ空冷でも十分実用に足る低温(70度台)という抜群に優れたVRM電源回路&クーラーを実装しています。
そのためエアフローファンのありがたみが分かり難くなってしまいましたが、「MSI MEG CORELIQUID S360」なら少しくらいVRM電源回路のスペックが下がって高温になりやすい環境になってもしっかりと冷やしてくれるはずです。


続いてAMD Ryzen 5000シリーズ最上位モデル、16コア32スレッドCPUの「AMD Ryzen 9 5950X」を使用して、AMD Ryzen 5000シリーズ環境における「MSI MEG CORELIQUID S360」の冷却性能を検証していきます。
DSC01293_DxO
Ryzen 9 5950XのOC設定については、Precision Boost Overdriveを有効化して「PPT = 300W、TDC = 255A、EDC = 200A」、「OC Scaler:10x」、「Max:200Hz」としています。またCurve OptimizerはAll Core設定で一律に「-10Count」としました。
メモリのOC設定は「メモリ周波数:3600MHz」「メモリタイミング:16-16-16-36」「Command Rate:GearDownMode」「メモリ電圧:1.350V」としました。
Ryzen 9 5950X_OC-BIOS
この設定でRyzen 9 5950XをOCするとCinebench R23のスコアは29000ほどとなります。シングルスレッドスコアは1630程度です。
またこの動作設定において上で紹介したx264エンコードによるストレステストを実行すると、システムの消費電力(マイナス50~60WでRyzen 9 5950Xの消費電力)は280W前後に達します。
Ryzen 9 5950X_PBO_Cinebench R23
Ryzen 9 5950X_PBO_Power

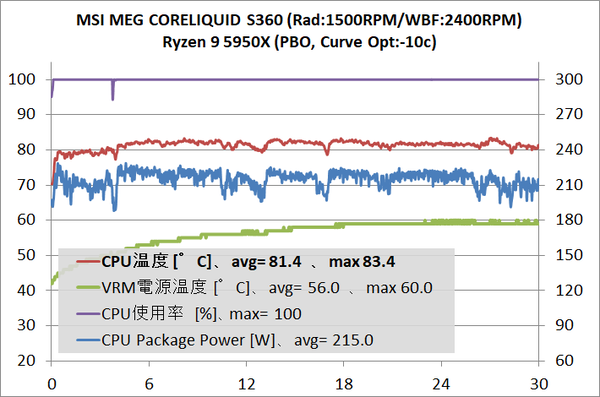

「MSI MEG CORELIQUID S360」のラジエーター冷却ファンを1200RPM、水冷ヘッドエアフローファンを2400RPM(ポンプ速度は最大)に固定してストレステストを実行したところ、「MSI MEG CORELIQUID S360」はPBOによって全コア4.3~4.4GHz前後にクロックアップしたRyzen 9 5950XのCPU温度を最大83.4度、平均81.4度に収めることができました。
ASUS ROG RYUJIN II 360_temp_Ryzen 9 5950X_1
CPU温度が80度前後と十分に低いので、CPU Package Powerは200W前後で安定し、実動CPUコアクロックは4.3~4.4GHz前後でした。
ASUS ROG RYUJIN II 360_temp_Ryzen 9 5950X_2



MSI MEG CORELIQUID S360のレビューまとめ

最後に簡易水冷CPUクーラー「MSI MEG CORELIQUID S360」を検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ
  • 水冷ヘッド天面に2.4インチ大型フルカラー液晶ディスプレイを搭載
  • CPUソケット周辺を冷やせるエアフローファンを水冷ヘッドに内蔵
  • 表示ローテーション機能により、水冷ヘッドの向きを自由に選択できる
  • 水冷チューブはスリーブ付きで丈夫。曲げやすく潰れにくい。細いので取り回しに優れている
  • 最高クラスの静音性を発揮する冷却ファンMEG SILENT GALE P12が付属
  • Core i9 12900Kの手動OCによる200W超級の負荷を運用可能な冷却性能
  • PBOで4.3~4.4GHzにクロックアップしたRyzen 9 5950Xを運用可能な冷却性能
  • バックプレートを単独でマザーボードに固定可能
  • 水冷ブロックの固定はローレットナットでツールレス固定可能
  • 専用アプリから各種ファンや水冷ポンプの速度制御が可能
  • 制御アプリはMSI以外のマザーボードプラットフォームでも使用可能
悪いところor注意点
  • LCDディスプレイの輝度が低い
  • ファン制御のソース温度は水温ではなくCPU温度
  • ファン・ラジエーターの固定ネジが国内で入手の容易なM3やM4ではなくUNC No.6-32

冷却性能の検証結果からもわかるように「MSI MEG CORELIQUID S360」は、OCや電力制限解除によって200W超クラスの電力負荷になる2021年最新メインストリーム向けCPU最上位のCore i9 12900KやRyzen 9 5950Xに余裕で対応可能な優れた冷却性能を実現しています。
付属ファンのMEG SILENT GALE P12は高静音かつ高冷却性能で一世を風靡したNoctua NF-A12x25と遜色ない性能を発揮するので、冷却ファンの性能も含めた簡易水冷CPUクーラーとしての性能は最強と言っても過言ではないと思います。

「MSI MEG CORELIQUID S360」の大きな特長の1つは、水冷ヘッド天面に搭載された2.4インチ大型LCDディスプレイです。各自で用意した画像やアニメーションを表示できる装飾的な機能としてだけでなく、CPU温度やファン速度のリアルタイムモニタリングといった実用的な機能としても使用でき。各自のスタイルに合わせて活躍してくれます。

「MSI MEG CORELIQUID S360」のもう1つ、大きな特長は水冷ヘッドに内蔵されたエアフローファンです。CPUそのものの冷却が強い反面、CPUソケット周りの冷却がおろそかになりがちな簡易水冷CPUクーラーですが、「MSI MEG CORELIQUID S360」なら水冷ヘッドに内蔵されたエアフローファンによって10~20度もCPUソケット周りを冷やすことが可能です。

「MSI MEG CORELIQUID S360」はファン制御についてもよくできています。専用アプリのMSI Centerを介して、基本3種のプリセットによって自作PC初心者でも簡単に運用でき、カスタマイズモードを使用すれば3基のラジエーター冷却ファン/水冷ポンプ/エアフローファンを個別に制御することも可能です。
欲を言えば、ファン制御ソースとしてCPU温度だけではなく水温を選択できる、カスタマイズモードでも任意にセミファンレス動作を設定できる、などの機能もあればよかったと思います。


以上、「MSI MEG CORELIQUID S360」のレビューでした。
MSI MEG CORELIQUID S360


記事が参考になったと思ったら、ツイートの共有(リツイートやいいね)をお願いします。







Noctua NF-A12x25 PWM 120mmファン 定格2000RPM PWM対応
Noctua NF-A12x25 ULN 120mmファン 定格1200RPM PWM対応
Noctua
Amazon.co.jp で詳細情報を見る
国内正規代理店Techaceの公式通販 で詳細情報を見る
<TSUKUMO:PWM/ULN><PCショップアーク



補足:空冷クーラーと水冷クーラーの違いについて

「空冷クーラー」と「水冷クーラー」の2種類ついて同じところと違うところ、また原理的に考えた冷却性能の比較を簡単に補足しておきます。





関連記事

NZXT KRAKEN Z3/X3/X2シリーズのレビュー記事一覧へ
NZXT KRAKEN X2 Series Review

「ASUS ROG RYUJIN II 360」をレビュー
ASUS ROG RYUJIN II 360

「MSI MPG CORELIQUID K360」をレビュー
MSI MPG CORELIQUID K360

「Fractal Design Celsius+ S36 Prisma」をレビュー
Fractal Design Celsius+ S36 Prisma

「MSI MAG Coreliquid 360R」をレビュー
MSI MAG Coreliquid 360R

「Fractal Design Celsius S36 Blackout」をレビュー
Fractal Design Celsius S36 Blackout

「Corsair H100i RGB Platinum」をレビュー
Corsair H100i RGB Platinum

「Thermaltake TOUGHFAN 12」をレビュー。あの大人気ファンが黒く!?
Thermaltake TOUGHFAN 12

「SilverStone PF360-ARGB」をレビュー
SilverStone PERMAFROST PF360-ARGB

「Noctua NF-A12x25 PWM」を360サイズ簡易水冷に組み込む
Noctua NF-A12x25 PWM x3

360サイズの最強簡易水冷CPUクーラー「Corsair H150i PRO RGB」をレビュー
Corsair H150i Pro

暖かさを追求したパーカー「Noctua NP-H1」が届いた【ミニレビュー】
Noctua NP-H1




(注:記事内で参考のため記載された商品価格は記事執筆当時のものとなり変動している場合があります)



スポンサードリンク
