水冷ヘッドと冷却ファンにアドレッサブルLEDイルミネーションを搭載するCorsair製240サイズ簡易水冷CPUクーラーの最新モデル「Corsair Hydro Series H110i PRO Platinum(型番:CW-9060039-WW)」のサンプル機をメーカーよりご提供いただけたのでレビューしていきます。話題沸騰の第3世代Ryzenの12コアモデルRyzen 9 3900Xを使用して「Corsair H100i RGB Platinum」の冷却性能を徹底検証します。

Corsair H100i RGB Platinum review_00855_DxO

代理店公式ページ:
https://www.links.co.jp/item/h100i-rgb-platinum/
https://www.ask-corp.jp/products/corsair/cpu-cooler/hydro-rgb-platinum.html

製品公式ページ:https://www.corsair.com/ja/ja/~/~/Hydro-Series%E2%84%A2-H100i-RGB-PLATINUM-240mm-Liquid-CPU-Cooler/p/CW-9060039-WW
マニュアル:https://www.corsair.com/corsairmedia/sys_master/productcontent/H100i_H115i_RGB_Platinum_QSG.pdf




レビュー目次


1.Corsair H100i RGB Platinumの梱包・付属品
2.Corsair H100i RGB Platinumの水冷ヘッドとチューブ
3.Corsair H100i RGB Platinumのラジエーターと冷却ファン
4.Corsair H100i RGB Platinumの検証機材・セットアップ
5.専用アプリ「iCUE」:セットアップと基本的な使い方
6.Corsair H100i RGB Platinumのファン・ポンプ制御について
7.Corsair H100i RGB PlatinumのLEDイルミネーションについて
8.Corsair H100i RGB Platinumのファンノイズと冷却性能
9.Corsair H100i RGB Platinumのレビューまとめ



Corsair H100i RGB Platinumの梱包・付属品

まずはCorsair Hydro Series H100i RGB Platinumの外観や付属品をチェックしていきます。
簡易水冷CPUクーラーは機械駆動する部分としてポンプがあるので空冷クーラーに比べて製品寿命が気になるところですが、製品パッケージに「Corsair Guarantee 5 years」とロゴが描かれているように、「Corsair H100i RGB Platinum」には5年間のメーカー製品保証があり、国内でも正規代理店経由で同期間の保証を受けることができます。なお保証の申請にはシュリンクに貼られた各代理店のシールが必要になることもあるので間違って破棄しないように注意してください。
Corsair H100i RGB Platinum review_00858_DxOCorsair H100i RGB Platinum review_04199
製品パッケージはスリーブ箱から中箱を取り出すタイプではなく、N式箱で蓋を開くタイプになっていました。簡易水冷クーラーのパッケージは大きいのでスリーブ箱の場合中身の取り出しが面倒だったりするため、この構造は好印象です。ただ開封時にスペースを取るので長辺ではなく短辺方向(写真で言うと横ではなく奥向き)に開く構造にして欲しかったです。

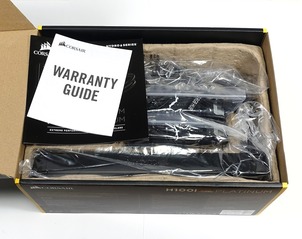

パッケージを開いて一番上にはマニュアルや保証ガイドの冊子が入っていました。付属のマニュアルは日本語に非対応ですが、詳細な図解もついているので迷うことはないと思います。
製品や各種付属品を安置するためのスペーサーにはパルプモールドが使用されていました。240サイズ簡易水冷CPUクーラーに最適化されたピッタリサイズの梱包です。
Corsair H100i RGB Platinum review_00856_DxOCorsair H100i RGB Platinum review_00859_DxO

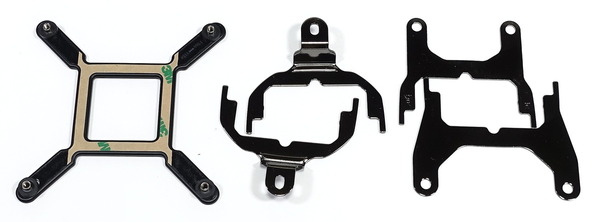

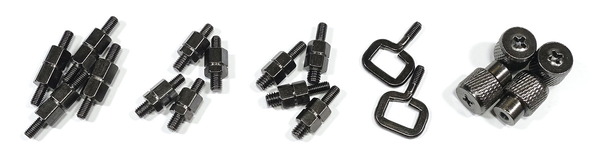

CPUクーラーマウント関連では、Intel LGA115X用バックプレート、AMD AM4用リテンションブラケット、AMD TR4用リテンションブラケット、Intel LGA115X用スタンドオフスクリュー、AMD AM4用スタンドオフスクリュー、AMD AM4用フック、AMD TR4用スタンドオフスクリュー、ハンドスクリューが付属します。
Corsair H100i RGB Platinum review_00860_DxO
Corsair H100i RGB Platinum review_00861_DxO

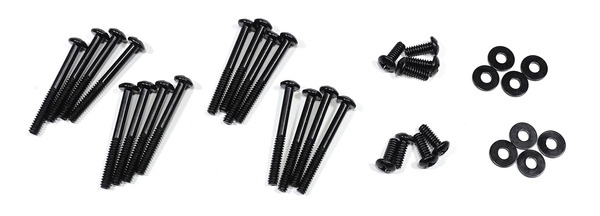

ラジエーターに使用するための固定ネジとして、ラジエーターにファンを固定するための30mmネジが4本×4セット=16本、ラジエーターをPCケースに固定するための6mm長の短ネジが4本×2セット=8本、ワッシャーも4個2セットで計8個付属します。
Corsair H100i RGB Platinum review_00864_DxO
ネジの規格はUNC #6-32という規格の国内では一般に入手しにくいネジです。「Corsair H100i RGB Platinum」は標準で120mmファンを片面に2基装着する240サイズラジエーター搭載簡易水冷CPUクーラーですが、ネジは6セット分付属するので、ファンだけ追加で購入すればプッシュプルのファンサンド構成にアップグレード可能です。

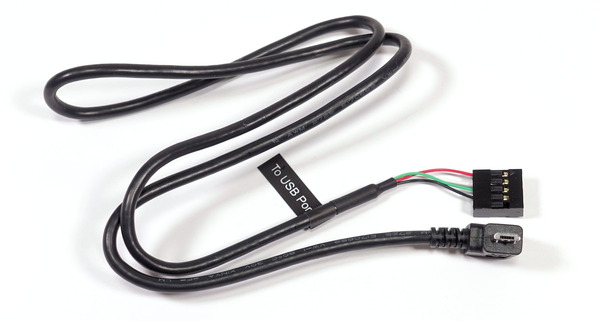

専用アプリ「Corsair iCUE」でファン・ポンプ速度やLEDイルミネーションを操作するためにPCと接続する内部USBケーブが付属します。PC接続用内部USBケーブルの水冷ヘッド側はmicro-USB端子になっています。
Corsair H100i RGB Platinum review_03628_DxO
マザーボード上の内部USB2.0が不足している場合は内部USB端子を2基備えたCorsair iCUE用新型ハブ「Corsair Commander PRO」、内部USB増設ハブの「NZXT INTERNAL USB HUB」や「Thermaltake H200 PLUS」がおすすめです。
Corsair Link用の新型ハブ「Corsair Commander PRO」をレビュー
Corsair Commander PRO

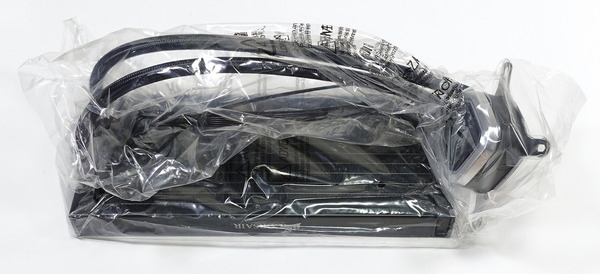

簡易水冷CPUクーラー本体は水冷ヘッドとラジエーター共にビニール袋に包まれています。
Corsair H100i RGB Platinum review_00865_DxO
今回のサンプル品ではラジエーターの放熱フィンの一部に凹みがありませんでしたが、ラジエーターの放熱フィンの一部に凹みがあると冷却性能に問題が出るほどではないものの几帳面な人にとっては気になる部分なので、他社製品の梱包ですが、こんな感じに厚紙などでラジエーターは個別に保護しておいて欲しいところ。



Corsair H100i RGB Platinumの水冷ヘッドと水冷チューブ

続いて「Corsair Hydro Series H100i RGB Platinum」の水冷ヘッド本体をチェックしていきます。

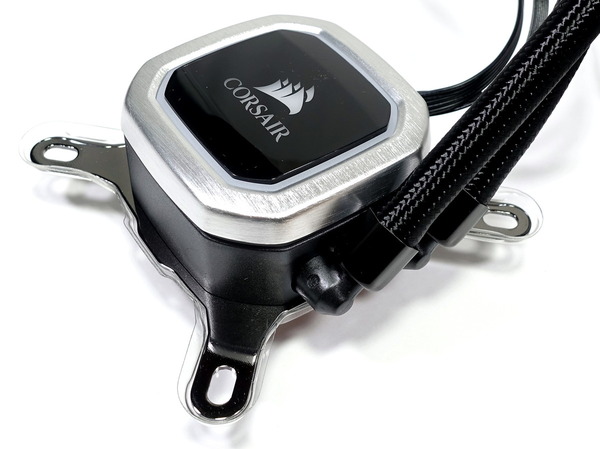

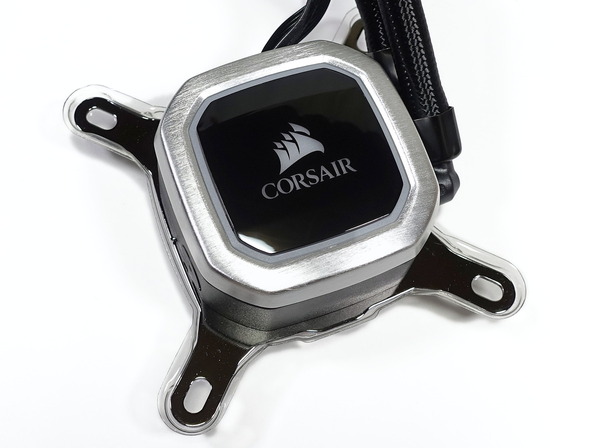

Corsair H100i RGB Platinumの水冷ヘッドはコンパクトサイズで、上面にはCorsairのメーカーネームとロゴの入ったアクリルプレートが装着され、周囲の枠はヘアラインアルミニウム風シルバーカラーになっています。
Corsair H100i RGB Platinum review_00866_DxO
Corsair H100i RGB Platinum review_00867_DxO

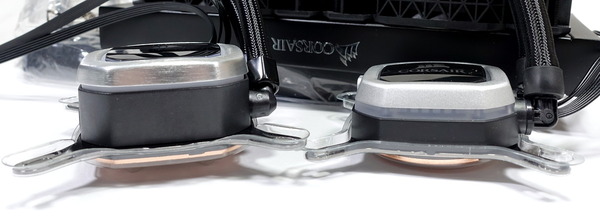

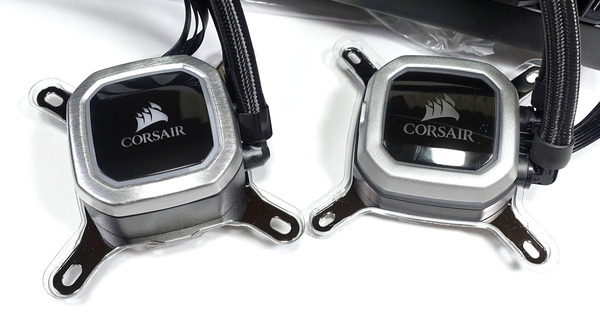

「Corsair H100i RGB Platinum」などHydro RGB Platinumシリーズと、Hydro PRO RGBシリーズの水冷ヘッドを比較してみると、基本的なデザインが共通していますが、シルバーフレームの塗装の質感、水冷ヘッドの高さ、水冷チューブのL字エルボーの出っ張り具合など細かいところに違いがあります。
Corsair H100i RGB Platinum review_00869_DxO
Corsair H100i RGB Platinum review_00870_DxO

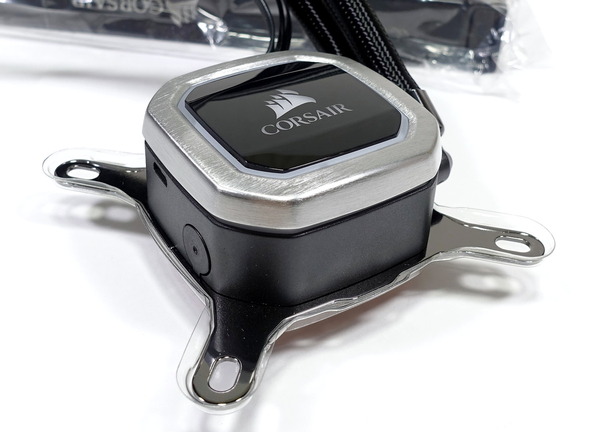

「Corsair H100i RGB Platinum」の水冷ヘッドでは、天面アクリルプレートのCorsairロゴとシルバーフレーム下にある半透明なリング部分にアドレッサブルLEDイルミネーションが内蔵されています。
Corsair H100i RGB Platinum review_01222_DxO

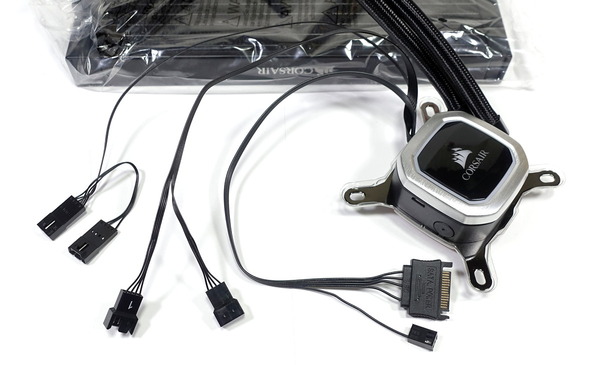

水冷ヘッドの上側面からは直出し構造で、水冷ポンプおよび冷却ファンの電源取得のためのSATA電源ケーブル、ポンプ速度をマザーボードでモニタリングするためにタコメーター端子だけ有効化された3PINファン端子ケーブル、2基の冷却ファンを接続可能なPWM対応4PINファンケーブル、付属ファンのLEDイルミネーションへ給電するLEDケーブルが出ています。
Corsair H100i RGB Platinum review_00872_DxO

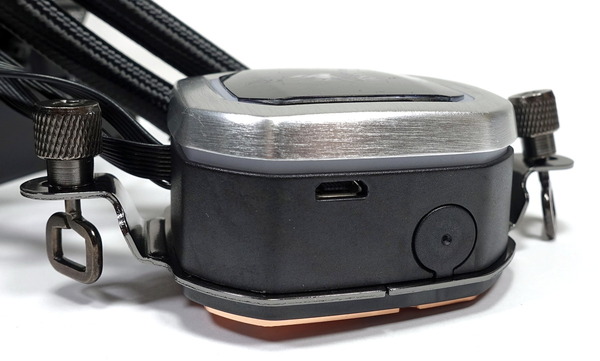

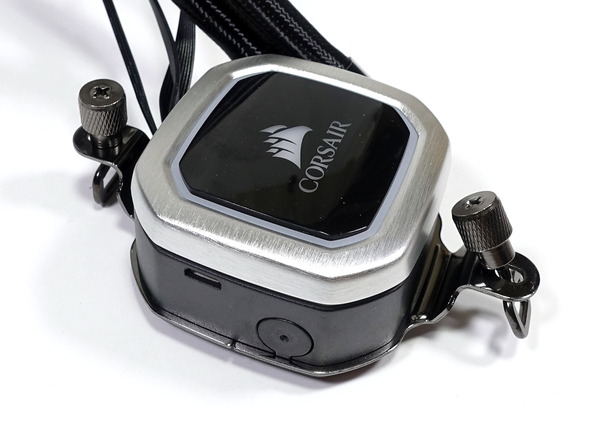

水冷ヘッドの左側面にはCorsair iCUE接続用のMicroUSB端子が設置されています。
Corsair H100i RGB Platinum review_00942_DxO

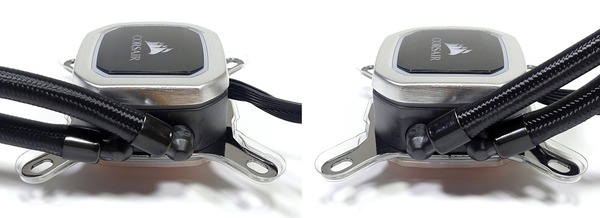

水冷ヘッドの右側面からは90度エルボー経由でIN/OUT両方の水冷チューブが伸びています。水冷ヘッド自体の横幅がコンパクトなので近接するメモリスロットと干渉する心配はほぼないと思います。
Corsair H100i RGB Platinum review_00873_DxO
チューブが接続されている90度エルボーの根元はロータリー式になっているので、両側ともにチューブ同士が干渉しない範囲で180度自由に動かすことができます。
Corsair H100i RGB Platinum review_00875_DxO

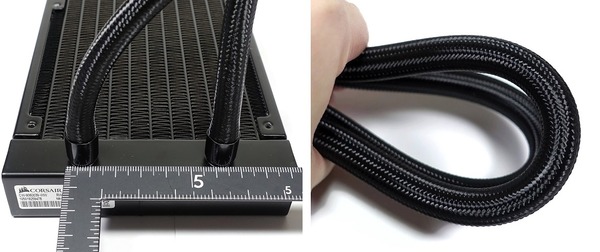

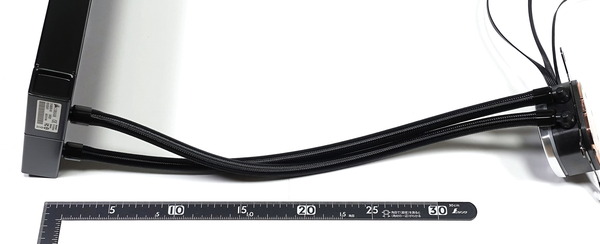

水冷チューブの長さは400mmです。十分な長さがあるのでミドルタワー程度のPCケースであればトップやリアだけでなく、フロントのファンマウントスペースにもラジエーターを設置できます。
Corsair H100i RGB Platinum review_00886_DxO
水冷チューブは外径は10mm、内径は5mm程度で、ゴム製チューブにナイロンスリーブが巻かれています。細くて丈夫なチューブなので曲げやすく取り回しにも優れています。かなり強く曲げてもチューブが折れて潰れなかったので安心してPCへ組み込むことができます。
Corsair H100i RGB Platinum review_00887_DxO

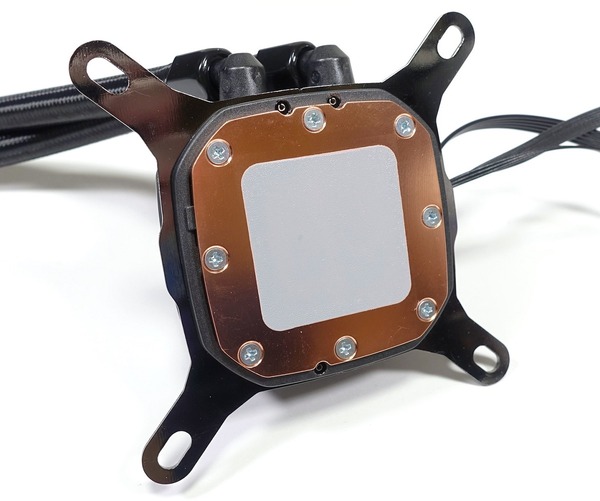

Corsair H100i RGB PlatinumのCPUと接触するベース部分は銅製になっており保護フィルムではなくプラスチックのカバーで保護されていました。デフォルトで熱伝導グリスが均等に塗られているのでこだわりがなければ初回使用時は個別にグリス購入の必要はありません。
Corsair H100i RGB Platinum review_00877_DxO

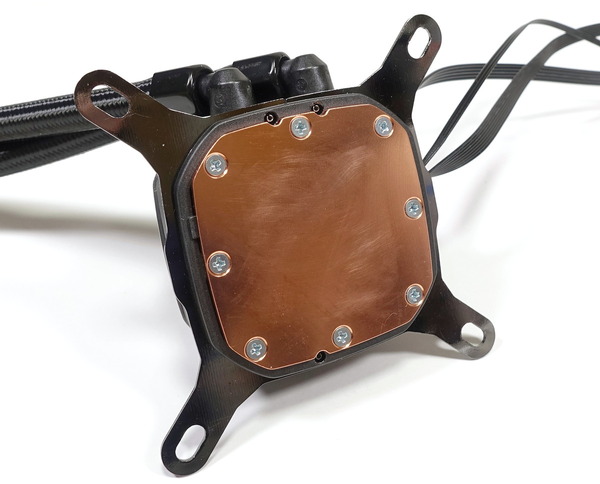

CPUヒートスプレッダと接する水冷ブロックのベースプレートは銅製です。鏡面磨き上げにはなっていませんが表面は滑らかです。
Corsair H100i RGB Platinum review_00880_DxO

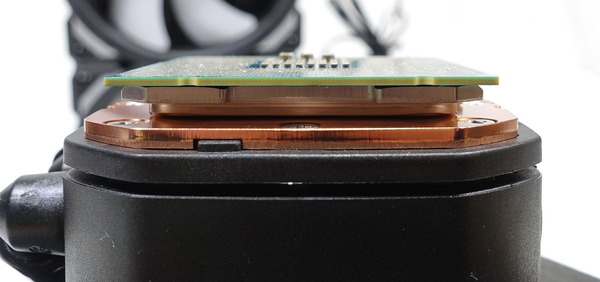

銅製ベースプレートのサイズはメインストリーム向けCPUのIntel第9世代CoreなどInlte LGA115X系CPUやAMD第3世代RyzenなどAMD AM4系CPUはもちろん、ヒートスプレッダが大きいエンスー向けCPUのIntel Core-Xもカバーできています。
Corsair H100i RGB Platinum review_00940_DxO

「Corsair H100i RGB Platinum」のリテンションブラケットは上下2分割のスライド構造になっており、利用するプラットフォームに合わせて簡単に着脱できます。
Corsair H100i RGB Platinum review_00881_DxO

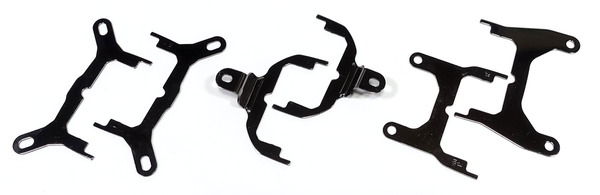

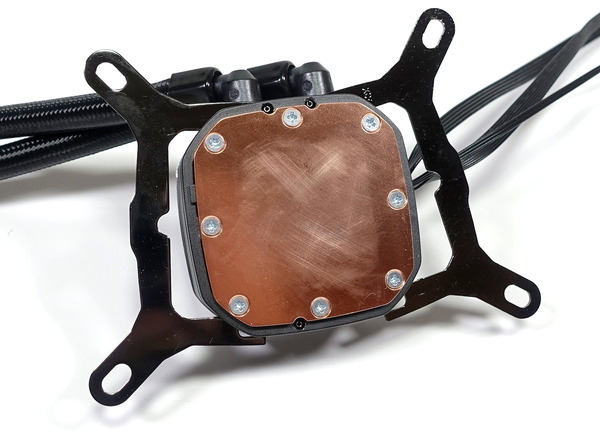

水冷ヘッドに標準で装着されているIntel LGA115X&LGA2066用リテンションブラケットに加えて、AMD AM4用リテンションブラケットとAMD TR4用リテンションブラケットが付属しています、
Corsair H100i RGB Platinum review_00882_DxO
標準ではIntel製CPU用ブラケットが装着されていますが、AMD製CPU用ブラケットに換装することでAMD Ryzenに対応するAM4マウントでも使用できます。「Corsair H100i RGB Platinum」のAMD AM4用リテンションブラケットはフックを使用して固定する構造になっているのが大きな特徴です。
Corsair H100i RGB Platinum review_00885_DxO



Corsair H100i RGB Platinumのラジエーターと冷却ファン

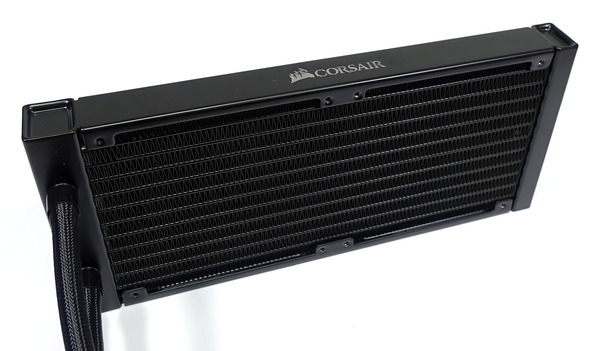

続いて「Corsair Hydro Series H100i RGB Platinum」のラジエーター部分をチェックしていきます。

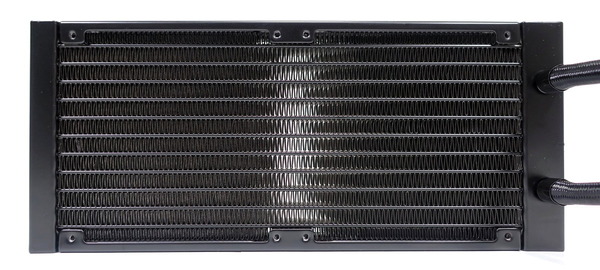

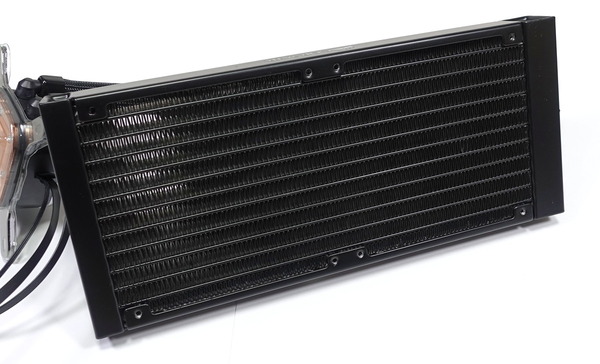

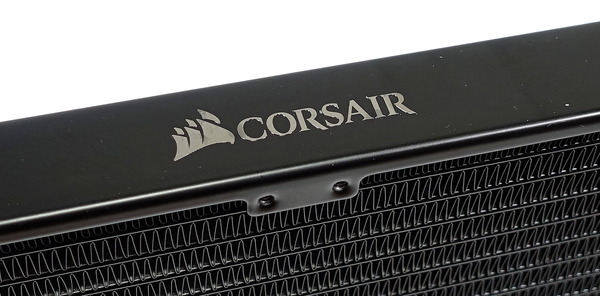

Corsair製簡易水冷CPUクーラーの旧モデルであるH115i無印版やH110i無印版ではラジエーターコアを覆うグリルにオリジナルプレートが装着されていましたが、「Corsair H100i RGB Platinum」では一般的なものに変わって、特徴は側面に配置されたシルバーのCorsairロゴだけになっています。ラジエーターはマットなブラックカラーで綺麗に塗装されています。
Corsair H100i RGB Platinum review_00888_DxO
Corsair H100i RGB Platinum review_00889_DxO
Corsair H100i RGB Platinum review_00890_DxO

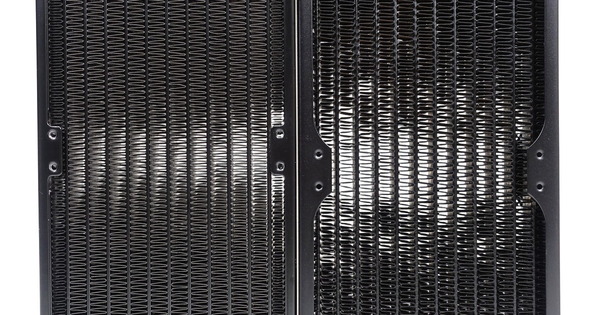

「Corsair H100i RGB Platinum」のラジエーター放熱フィンのピッチについては水冷ユーザー視点で言うと少し密度が高いと感じました。密度が高い分、放熱フィンの放熱性能は高まりますが、静圧の低いケースファンや低回転数動作の場合、十分なパフォーマンスを発揮できない可能性もあるので注意が必要です。
Corsair H100i RGB Platinum review_00892_DxO
管理人が本格水冷向けのラジエーターとして推奨している「Alphacool NexXxoS Full Copper ラジエーター」シリーズ(右)のフィンピッチと比較すると、「Corsair H100i RGB Platinum」のフィンピッチのほうが細かいことが分かると思います。
Corsair H100i RGB Platinum review_00893_DxO
ラジエーターの厚さは一般的な27mm厚です。25mm厚の冷却ファンと組みわせることになるので、ファン&ラジエーターマウントスペースのクリアランスは52mmほど必要になります。
Corsair H100i RGB Platinum review_00911_DxO

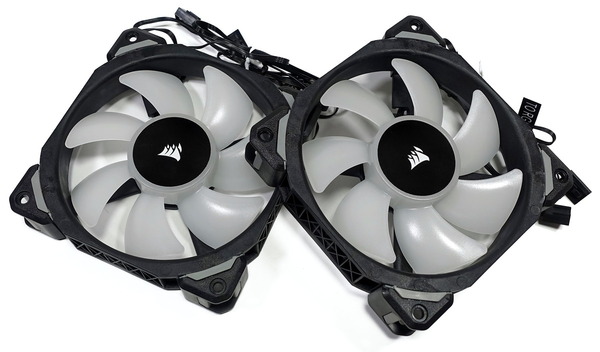

Corsair H100i RGB Platinumには定格2400RPMのPWM速度調整に対応した冷却ファン「Corsair ML120 Pro RGB LED」が2基付属しています。定格ファン回転数が2400RPMなので市販品とは若干仕様が異なります。

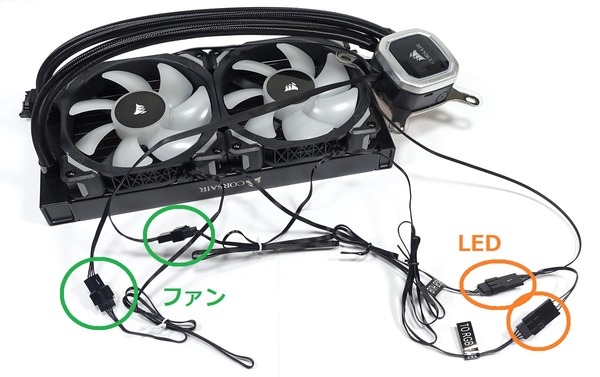

Corsair ML120 Pro RGB LEDはPWM速度調整に対応した4PIN冷却ファンなので水冷ヘッドから伸びるファンケーブルと接続することによって専用ソフトiCUEから400~2400RPMで自由に速度調整が可能です
Corsair H100i RGB Platinum review_00894_DxO
「Corsair ML120 Pro RGB LED」は静音性の高い磁気浮上ベアリングや高風量かつ高静圧を実現する独自のカスタムローター設計を採用する高品質冷却ファンとなっています。Corsair H100i PRO RGBに付属するML120と同じ軸受けのはずですが、「Corsair ML120 Pro RGB LED」は低回転時の軸音も聞こえずかなり良い具合でした。
Corsair H100i RGB Platinum review_00898_DxOCorsair H100i RGB Platinum review_00897_DxO

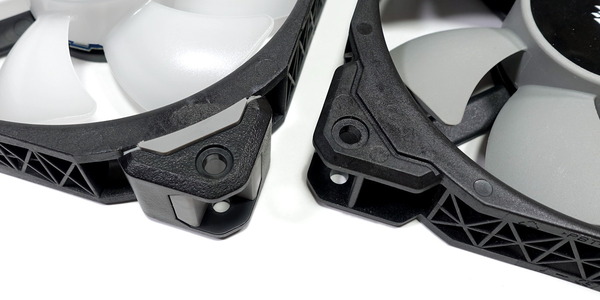

Corsair H100i PRO RGBに付属するML120は一般的なプラスチックフレームでしたが、「Corsair H100i RGB Platinum」に付属するCorsair ML120 Pro RGB LEDは、防振ゴムが取り付けられた交換可能なコーナー構造によって静音動作を実現します。
Corsair H100i RGB Platinum review_00900_DxO

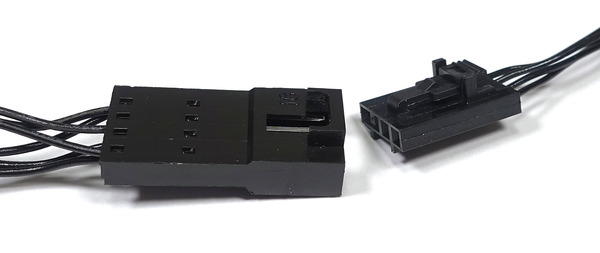

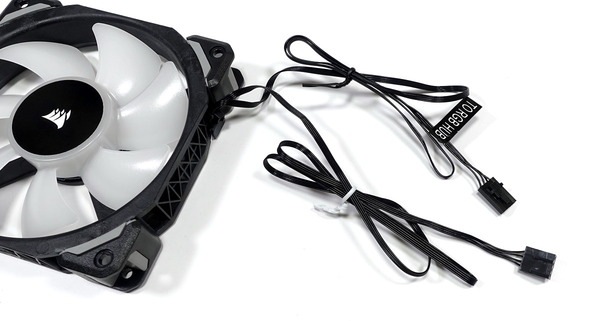

Corsair ML120 Pro RGB LEDの軸受け部分には4球のLEDが内蔵されており、通常の4PINファンケーブルに加えて、このLEDイルミネーションに給電・操作を行うためのLEDケーブルがファンから伸びています。
Corsair H100i RGB Platinum review_00902_DxO
Corsair H100i RGB Platinum review_00910_DxO

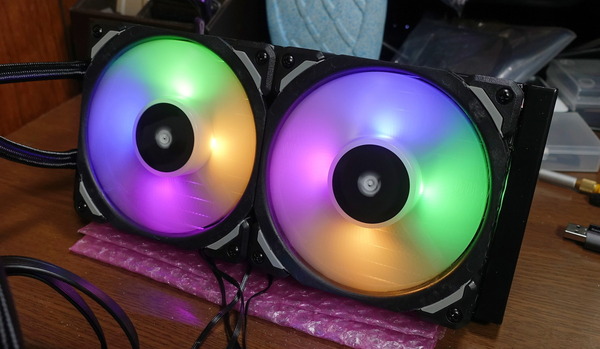

「Corsair ML120 Pro RGB LED」のLEDイルミネーションはアドレッサブルRGBですが、マザーボード等で採用されているVD-G型3PINではなく、Corsair独自規格の4PINコネクタです。
Corsair H100i RGB Platinum review_00907_DxO
「Corsair H100i RGB Platinum」に標準で付属する冷却ファン「Corsair ML120 Pro RGB LED」の軸受け部分には上で紹介したように4球のアドレッサブルLEDイルミネーションが内蔵されているのですが、LEDイルミネーションへの給電および制御にはファンケーブルとは別のLEDケーブルを使用し、水冷ヘッドから伸びているLEDケーブルと接続します。
Corsair H100i RGB Platinum review_00910_DxO

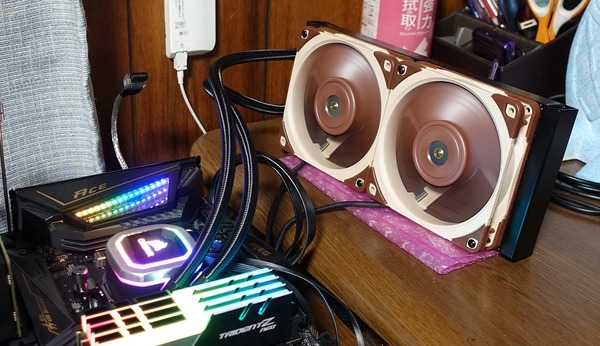

「Corsair H100i RGB Platinum」は標準で120mmファンを片面に2基装着する240サイズラジエーター採用の簡易水冷CPUクーラーですが、ファン固定用ネジは4セット分付属するので、ファンだけ追加で購入すればプッシュプルのファンサンド構成にアップグレード可能です。
Corsair H100i RGB Platinum review_03630_DxO

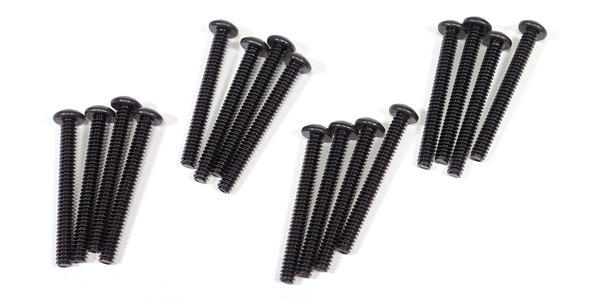

付属品でも紹介しましたが、冷却ファンのラジエーターへの固定やラジエーターのPCケースへの固定に使用するネジの規格はUNC No.6-32でした。日本国内のユーザーとしてはホームセンターで簡単に入手可能なM3かM4のネジを採用してほしいところです

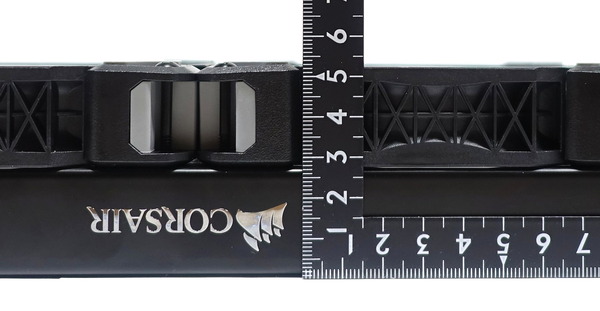

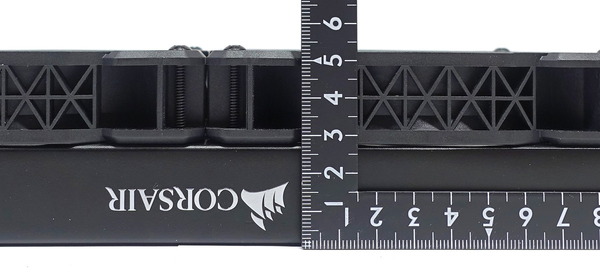

「Corsair H100i RGB Platinum」はラジエーターに冷却ファンを設置してもファン&ラジエーターの厚さは54mm程度と非常にスリムです。
Corsair H100i RGB Platinum review_00852_DxO

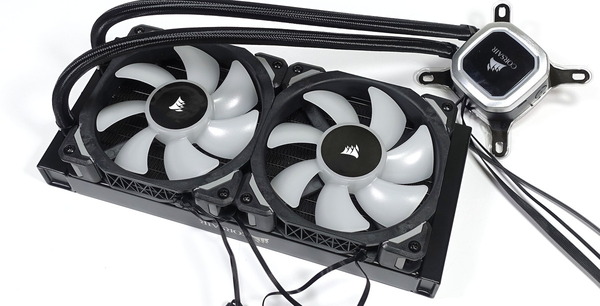

「Corsair H100i RGB Platinum」のラジエーターに冷却ファン装着すると下のようになります。
Corsair H100i RGB Platinum review_00908_DxO



Corsair H100i RGB Platinumの検証機材・セットアップ

「Corsair Hydro Series H100i RGB Platinum」を検証機材のベンチ機にセットアップします。
今回、「Corsair H100i RGB Platinum」の検証環境としてCore i9 9900Kを使用したIntel LGA1151環境とRyzen 9 3900Xを使用したAMD AM4環境を使用します。ベンチ機の詳細な構成は下のテーブルのようになっています。
テストベンチ機の構成

CPU Cooler Test Bench
OS Windows10 Home 64bit

CPU

Intel Core i9 9900K(レビュー
Core/Cache:5.1/4.7GHz, 1.300V
殻割り&クマメタル化(レビュー
AMD Ryzen 9 3900X
レビュー
M/B ASUS WS Z390 PRO
レビュー
MSI MEG X570 ACE
レビュー
メインメモリ G.Skill Trident Z Black
F4-4400C19D-16GTZKK
DDR4 8GB*2=16GB (レビュー
4000MHz, CL17-17-17-37-CR2
G.Skill Trident Z Neo
F4-3600C14Q-32GTZN
DDR4 8GB*4=32GB (レビュー
3600MHz, 14-15-15-35-CR1
グラフィックボード
MSI GeForce GT 1030 2GH LP OC
ファンレス (レビュー
システムストレージ
Samsung SSD 860 EVO M.2 1TB
MZ-N6E1T0B/IT (レビュー
Samsung 860 PRO 256GB
レビュー
電源ユニット
Corsair HX1200i
レビュー
PCケース/
ベンチ板
STREACOM BC1 (レビュー


第3世代Ryzen検証環境のシステムメモリには、第3世代Ryzen&X570マザーボードのプラットフォームに最適化されたハイパフォーマンスOCメモリの最速モデル「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」を使用しています。3600MHz/CL14の最速モデル、3200MHz/CL14や3600MHz/CL16といった定番スペックがラインナップされ、高級感のあるヒートシンクや8分割ARGB LEDを搭載してデザイン面でも優れる「G.Skill Trident Z Neo」シリーズは、第3世代Ryzenの自作PCで性能を追求するなら間違いのないオススメなOCメモリです。
「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」をレビュー
G.Skill Trident Z Neo F4-3600C14Q-32GTZN

第3世代Ryzen関連の検証機材としてX570マザーボードの「MSI MEG X570 ACE」を使用しています。「MSI MEG X570 ACE」はRyzen 9シリーズも対応できる高耐久・低発熱な14フェーズVRM電源回路を搭載することに始まり、拡張ヒートパイプによるマザーボード全体のアクティブ冷却構造、グラフィックボードとの位置被りを避けるオフセットレイアウトなど非常に完成度の高い製品となっており、数あるX570マザーボードの中でもオススメの1枚です。
「MSI MEG X570 ACE」をレビュー
MSI MEG X570 ACE

ベンチ機のシステムストレージにはSamsung製MLCタイプ64層V-NANDのメモリチップを採用する18年最速のプロフェッショナル向け2.5インチSATA SSD「Samsung SSD 860 PRO 256GB」を使用しています。Samsung SSD 860 PROシリーズは容量単価が高価ではあるものの、システムストレージに最適な256GBや512GBモデルは製品価格としては手を伸ばしやすい範囲に収まっており、Intel Core-XやAMD Ryzen TRのようなハイエンドデスクトップ環境はもちろん、メインストリーム向けでもハイパフォーマンスな環境を目指すのであれば、システムストレージ用に一押しのSSDです。
「Samsung SSD 860 PRO 256GB」をレビュー
Samsung SSD 860 PRO 256GB




CPUクーラーの設置方法について、当サイトの評価基準となるチェックポイントは主に次の3つです。
  • LGA115Xの場合、CPU固定バックプレートが単独でマザーボードに固定できるか
  • マウントパーツ設置状態でCPUを交換できるか
  • 空冷の場合、ネジ止めの場合はマザーボード側から固定できるか
    簡易水冷or水冷ブロックの場合、ハンドスクリューなどツールレス固定ができるか

上の3項目を全て満たす例として本格水冷用のCPU水冷ブロックですが「EK-Supremacy EVO」のマウンタ構造は「バックプレートをM/Bに固定可能」「完全ツールレス」「マウンタ設置状態でCPUの交換が可能」なので本格水冷・簡易水冷クーラーの水冷ブロック固定方式としてはベストだと思っています。水冷クーラーメーカーにはどんどん真似してもらいたい理想的な構造です。

f85aff8a

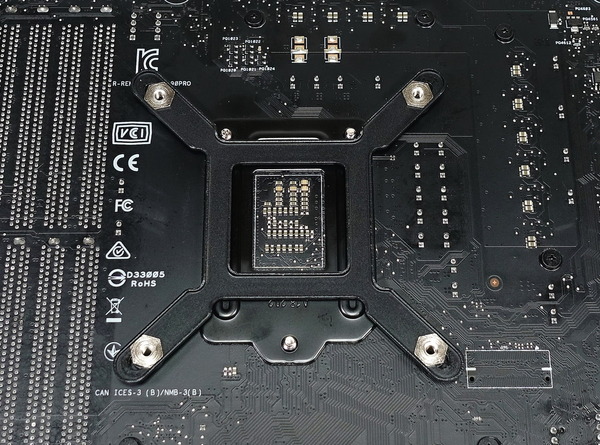

まずはマザーボードを裏返してバックプレートのネジ穴をマザーボードのCPUソケット四隅の穴に挿入します。最新のIntel第9世代CPUに対応するLGA1151ソケットでバックプレートを装着する場合はネジ穴スライド部分の位置は一番内側でした。
Corsair H100i RGB Platinum review_00920_DxO

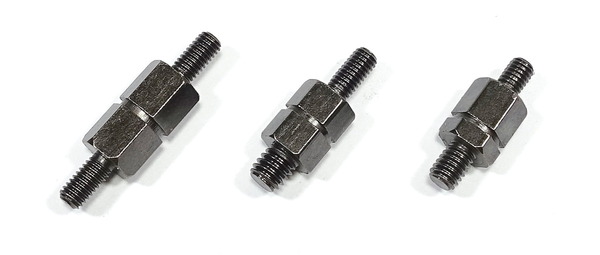

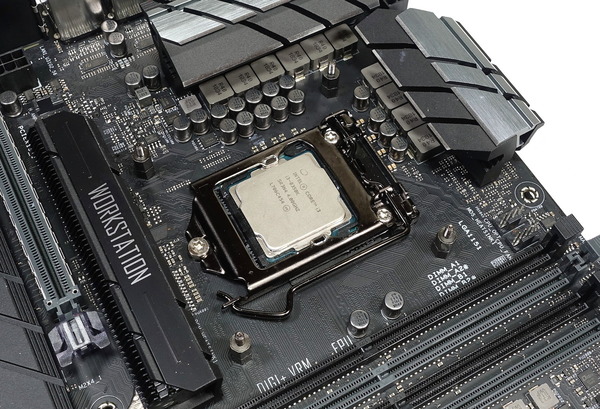

バックプレートが脱落しないように注意してマザーボードを表に向け、スタンドオフと呼ばれる水冷ヘッドを固定するためのスペーサーを使ってマザーボードをバックプレートと挟みます。「Corsair H100i RGB Platinum」にはIntel/AMDプラットフォーム用のスタンドオフとして全部で3種類が用意されていますが、Intel LGA1151では左にあるネジ山の長さが等しいスタンドオフ、LGA2066では中央にある片方のネジ山が短く太い、かつ六角部分が上下同じ長さのスタンドオフを使用します。
Corsair H100i RGB Platinum review_00862_DxO
下のようにスタンドオフとバックプレートでマザーボードを挟みます。4か所全てでスタンドオフを固定したらマウントパーツの設置が完了です。
Corsair H100i RGB Platinum review_00933_DxO

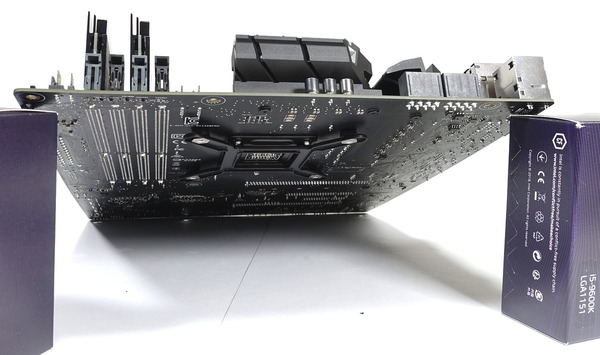

マウントパーツは単独でもマザーボードに固定されているので、CPUクーラーの設置が完了していない状態でもバックプレートなどが脱落することはなく、PCケースに設置した状態でもCPUクーラーの固定が容易になっています。
Corsair H100i RGB Platinum review_00931_DxO

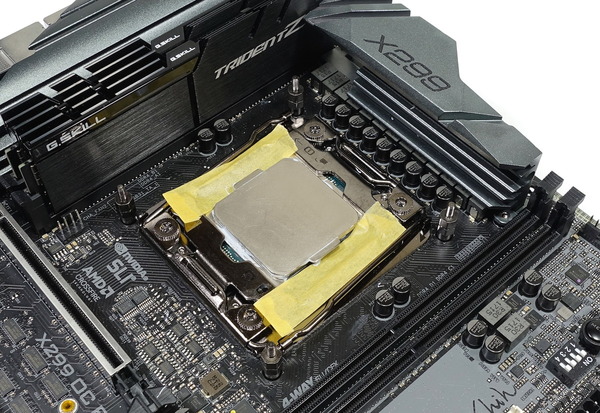

Intel第9世代Core-X CPUに対応するIntel LGA2066プラットフォームではLGA2066/2011-3用のスタンドオフをCPUソケット四隅に配置されたマザーボード備え付けのネジ穴に装着すればマウントパーツの設置完了です。
Corsair H100i RGB Platinum review_00914_DxO

水冷ヘッドをマザーボードに固定する準備はこれで完了したので熱伝導グリスをCPUのヒートスプレッダに塗布します。熱伝導グリスには当サイト推奨で管理人も愛用しているお馴染みのクマさんグリス(Thermal Grizzly Kryonaut)を塗りました。熱伝導効率も高く、柔らかいグリスで塗布しやすいのでおすすめです。
Thermal Grizzly Kryonaut


グリスを塗る量はてきとうでOKです。管理人はヘラとかも使わず中央山盛りで対角線だけ若干伸ばして塗っています。特にThermal Grizzly Kryonautは柔らかいグリスでCPUクーラー固定時の圧着で伸びるので塗り方を気にする必要もありません。
Thermal Grizzly Kryonaut_app

サーマルグリスの代用品として、数年スパンの長期使用においても性能低下が基本的になく再利用も可能、グリスが零れてマザーボードが汚れたり壊れる心配もないので、炭素繊維サーマルシート「Thermal Grizzly Carbonaut」もオススメです。
「Thermal Grizzly Carbonaut」はCore i9 9900Kを冷やせるか!?
Thermal Grizzly Carbonaut_Core i9 9900K


熱伝導グリスを塗ったらバックプレートから延びるネジに水冷ヘッドの足のネジ穴が合うようにしてCPUクーラーを装着します。CPUの上に乗せたらグリスが広がるように力の入れすぎに注意して水冷ヘッドをグリグリと捻りながら押し込んでください。

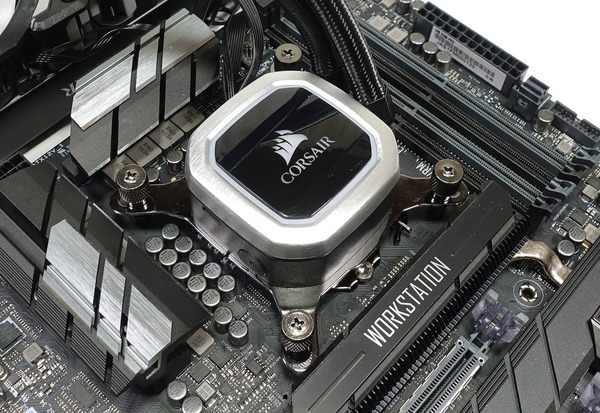

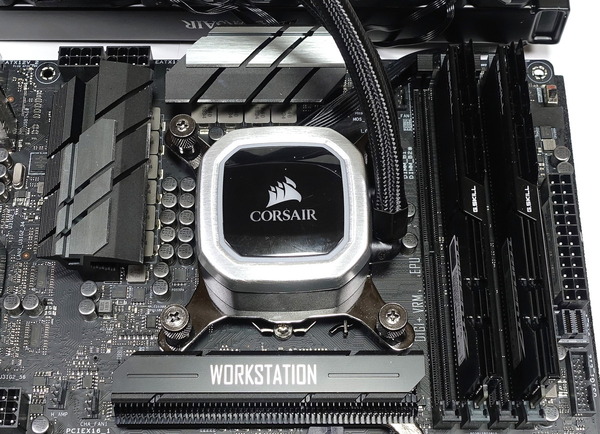

Corsair H100i RGB Platinumの水冷ヘッドの固定ネジはツールレスな大型ハンドスクリューなので固定は容易です。プラスドライバーでも締められますが、そこまで強く締める必要はないので対角順に水冷ヘッドがグラグラ動かない程度に手でネジを締めてください。
Corsair H100i RGB Platinum review_00934_DxO

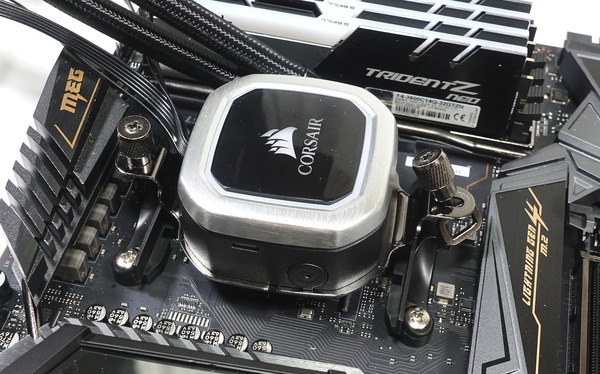

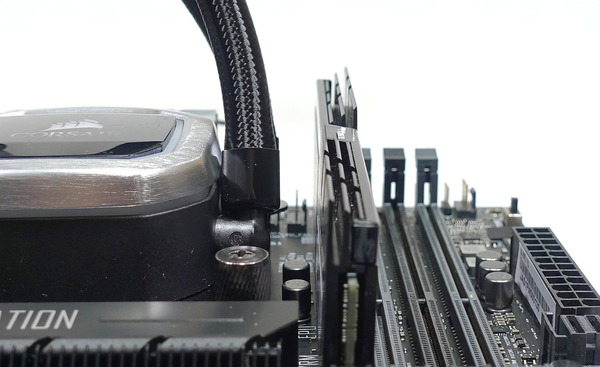

水冷ヘッド側面から水冷チューブが出ている簡易水冷CPUクーラーでは最左端にあるメモリスロットの距離次第で水冷ヘッド右のチューブエルボーとメモリが干渉してCPUクーラーを設置できない場合がありますが、Corsair H100i RGB Platinumでは検証機材のASUS WS Z390 PROでも十分なクリアランスが確保されているのでその他のマザーボードでも概ね干渉は起こらないと思います。
Corsair H100i RGB Platinum review_00935_DxO
簡易水冷CPUクーラーはラジエーター設置の手間やスペース確保の問題はありますが、マザーボード上のメモリなどのコンポーネントとの干渉は大型のハイエンド空冷CPUクーラーより発生し難く、水冷ヘッドの設置自体も基本的にツールレスで容易なのが長所だと思います。
Corsair H100i RGB Platinum review_00936_DxO

AMD Ryzen CPUに対応するAM4マウントについては、AMDプラットフォーム用のブラケットを水冷ヘッドに装着してから、マザーボードに標準で備え付けられている固定器具へフックを引っかけるだけなので装着は非常に簡単です。
Corsair H100i RGB Platinum review_01233_DxO

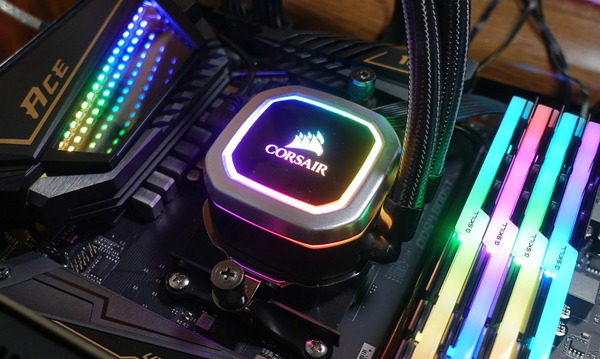

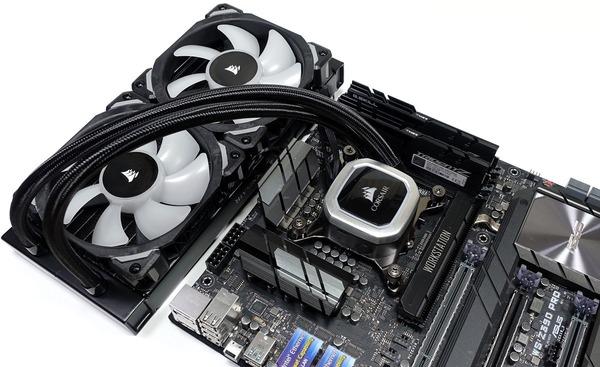

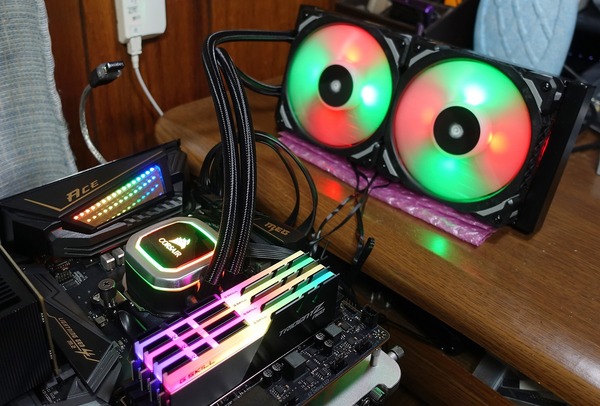

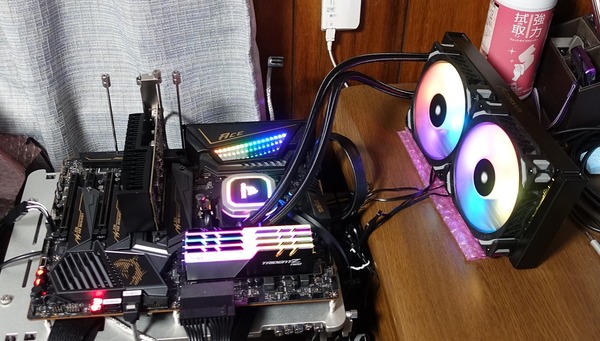

以上でCorsair H100i RGB Platinumのベンチ機へのセットアップ完了です。
Corsair H100i RGB Platinum review_00937_DxO



専用アプリ「iCUE」:セットアップと基本的な使い方

今回検証する「Corsair H100i RGB Platinum」だけでなく、Corsair製のLEDイルミネーション搭載メモリ、CPUクーラー、電源ユニット、ゲーミングキーボードなどは専用アプリケーション「iCUE (Corsair Utility Engine)」によって各種設定が可能です。「iCUE」はキーボード・マウス向けアプリケーションCorsair Utility Engineと自作PCパーツ向けアプリケーションCorsair Linkを統合発展させた後継アプリケーションとなっています。
iCUE

「iCUE」はCorsairの公式ページからダウンロードできます。
「iCUE」ダウンロードページ:https://www.corsair.com/ww/ja/icue
iCUE_download

公式ページから「iCUE」のインストーラーをダウンロードして、インストールするところはポチポチクリックしていくだけで簡単です。日本語にも対応しています。セットアップ後は再起動を求められるかもしれませんが、その際は一度再起動してから再度「iCUE」を起動してください。
iCUE_gen_1

インストールが完了したらデスクトップのショートカットアイコンから「iCUE」を起動します。
iCUE_gen_2a
「Corsair Dominator Platinum RGB」、「Corsair VENGEANCE RGB PRO」、「Corsair H150i PRO RGB」、「Corsair H100i RGB Platinum」、「Corsair HX1200i」、「Corsair Commander PRO」などiCUE対応機器はデバイスとして一覧に表示されます。
iCUE_gen_2b

各デバイスのアイコンを選択すると詳細設定画面が表示されます。「iCUE」はCorsair Linkの後継アプリでもあるので、電源ユニットHX1200iやマルチコントローラー「Corsair Commander PRO」など従来Corsair Linkで操作していた機器に関する詳細設定も行えます。
iCUE_gen_3a
iCUE_gen_3b
iCUE_gen_3c
iCUE_gen_3d
Corsair Linkに慣れているだけかもしれませんが、ファン制御やグラフ表示などについてはCorsair Linkのほうが直感的に簡単に設定できたので、「iCUE」の設定UIは今後の改良に期待したいです。
iCUE_gen_3e
iCUEの画面左側にあるプロファイルパネルからは複数の機器に対する設定をひとまとめにしたプロファイルを作成することができます。
iCUE_gen_3f

画面上部のメニューから「ダッシュボード」を選択すると、iCUE対応機器やシステム情報など、任意に指定したモニタリング値やグラフを表示できます。「ダッシュボード」の右にあるプラス(+)アイコンをクリックするとダッシュボードに表示する機器の選択メニューが表示されます。
iCUE_gen_4a

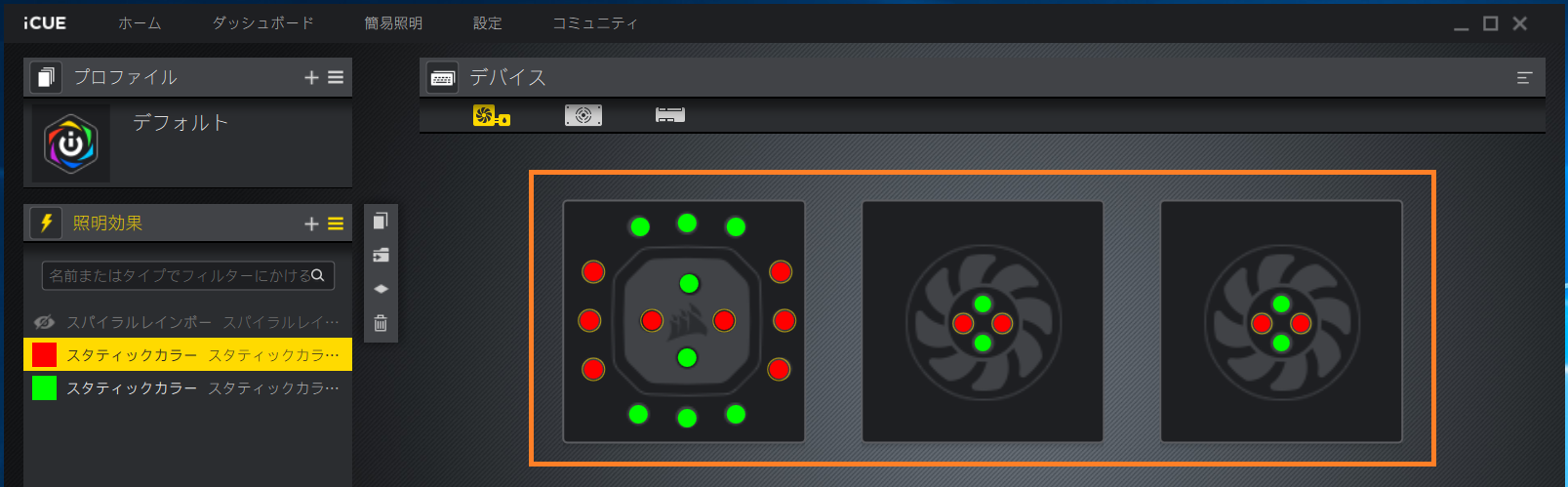

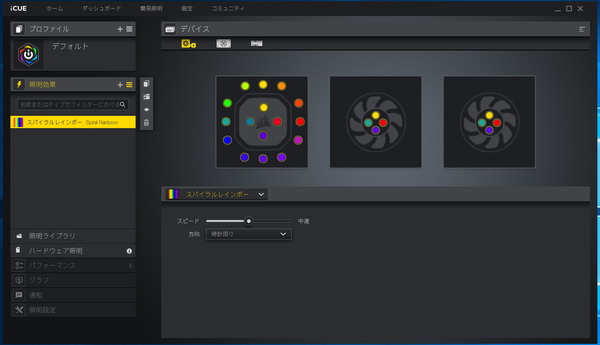

画面上部のメニューから「簡易証明」を選択すると11色のカラーパレットが表示されます。カラーパレットからカラーを選択すると、「Corsair VENGEANCE RGB PRO」やゲーミングマウス・キーボードなどLEDイルミネーションを搭載したiCUE対応機器の発光カラーを1ステップで変更できます。
iCUE_gen_5
画面上部のメニューから「設定」を選択すると、画面右上にはiCUE対応機器の簡易設定メニュー、画面右下にはiCUEの設定メニューが表示されます。
iCUE_gen_6
iCUE対応機器の簡易設定メニューでは、iCUE対応の各種デバイスについて簡単な設定が行えます。電源ユニットであればシングルレール/マルチレール設定、LED機器については明るさ設定が行えます。あくまで簡易設定なので詳細設定を行う場合は、上で紹介した各種デバイスの詳細設定メニューを開いてください。
iCUE_gen_7
iCUEの設定メニューには、スタートアップ設定や言語設定などiCUEに関する基本設定を行う「全般」、アプリケーション別のOSDプロファイルを設定する「OSD」、ダッシュボードの表示について設定する「ダッシュボード」、iCUE対応機器やシステムのログ機能について設定する「センサロギング」の4項目があります。
iCUE登場当初はログ機能で開始・終了を任意に指定できなかったり、ログファイルの保存場所を指定できなかったのですが、最新版では両方に対応しました。
iCUE_gen_8a
iCUE_gen_8b
iCUE_gen_8c
iCUE_gen_8d



Corsair H100i RGB Platinumのファン・ポンプ制御について

Corsair H100i RGB Platinumでは専用アプリ「iCUE」からCPU温度やCPUクーラー内蔵温度計をソースにした冷却ファンの操作やポンプ動作モードのコントロールが可能です。
Corsair H100i RGB Platinumの場合は、製品の設定ウィンドウを開いて左側のパフォーマンスタブを選択すると、モニタリング値としてCorsair H100i RGB Platinum組み込み温度計(おそらく水温)、ファン#1/#2 回転数、ポンプ回転数等が表示されます。

Corsair H100i RGB Platinum_iCUE_Fan_1
Corsair H100i RGB Platinumに標準で付属する2基の冷却ファン「Corsair ML120 Pro RGB LED」はPWM速度調整に対応しており、水冷ヘッドから伸びているファンケーブルと接続することによって、iCUE上からファン制御プリセットや任意のファンカーブ設定を適用して、400から2400RPMの範囲内で速度調整可能です。

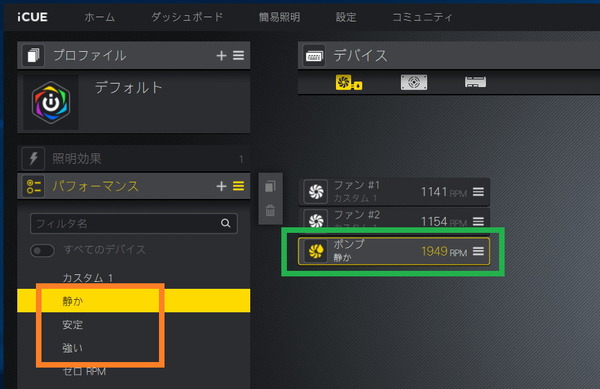

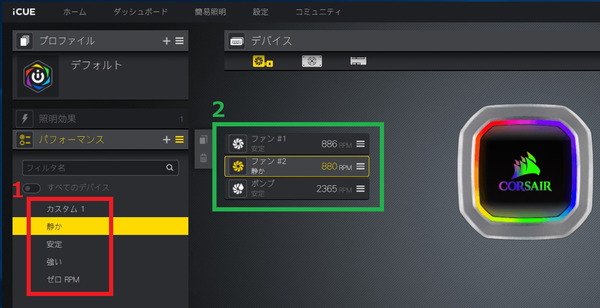

ファン制御設定の適用方法は直感的に若干分かり難いですが、「1.適用したい設定を左側パフォーマンスタブの下に表示される項目から選択」、「2.選択した設定を適用するファンを選択」の順番で操作します。
Corsair H100i RGB Platinum_iCUE_Fan_2

「Corsair H100i PRO RGB」などHydro PRO RGBシリーズでは、任意に適用したファン・ポンプ制御設定はシステムの電源OFF後に初期化されるため、再度iCUEなど制御ソフトを起動するか、デフォルト設定の上書きの操作が必要でした。
「Corsair H100i RGB Platinum」などHydro RGB Platinumシリーズでは、システムの電源OFF後に起動した場合、起動直後は標準設定がロードされますが、数秒するとiCUEなど制御ソフトを起動しなくても自動的に最後に適用した任意の設定が反映されます。
Corsair H150i PRO RGB_start-config

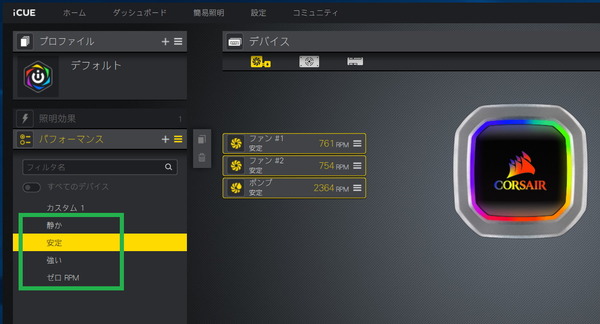

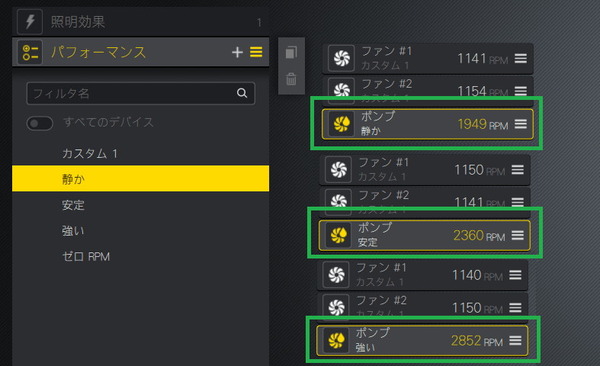

「Corsair H100i RGB Platinum」では標準で選択可能な既定のファン制御プロファイルとして「静か(Quiet)」「安定(Balanced)」「強い(Performance)」「ゼロRPM(Zero RPM)」の4つのプリセットが用意されています。
Corsair H100i RGB Platinum_iCUE_Fan_3
「Corsair H100i RGB Platinum」のファン制御プリセット「ゼロRPM(Zero RPM)」や後述の「カスタムカーブ」は、制御ソース温度が閾値以下の時、冷却ファンを完全に停止させるセミファンレス機能に対応しています。
Corsair H100i RGB Platinum review_01215_DxO

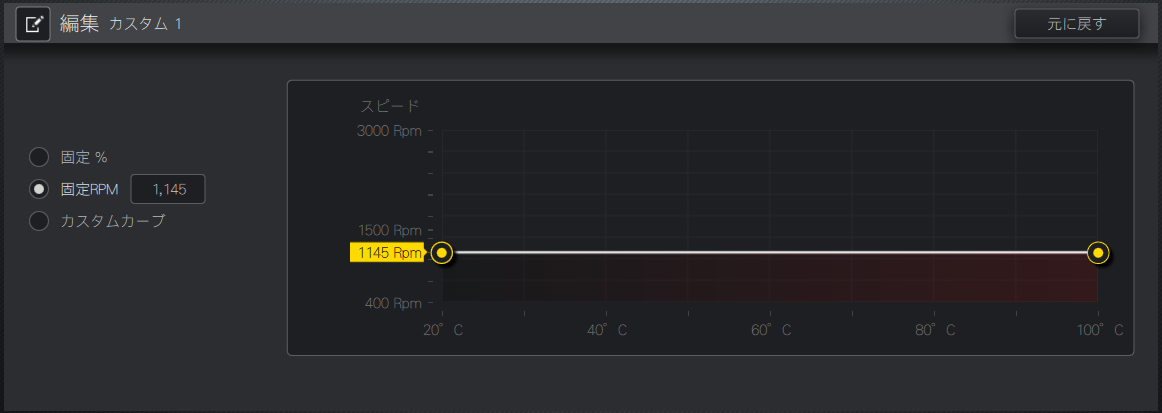

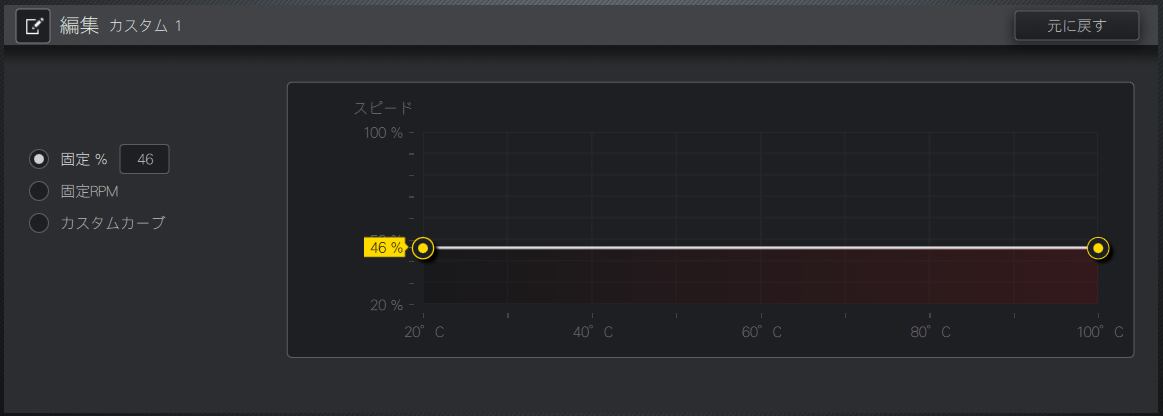

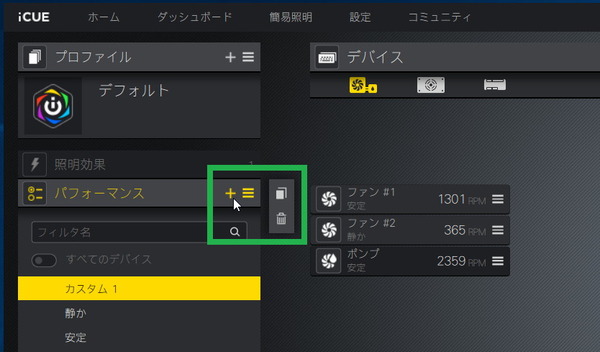

パフォーマンスの右側にある「+」のアイコンを選択すると「カスタム」のファン制御プロファイルを追加され、「カスタムカーブ」「固定%」「固定RPM」の3つのモードによるファン制御が行えます。
Corsair H100i RGB Platinum_iCUE_Fan_4

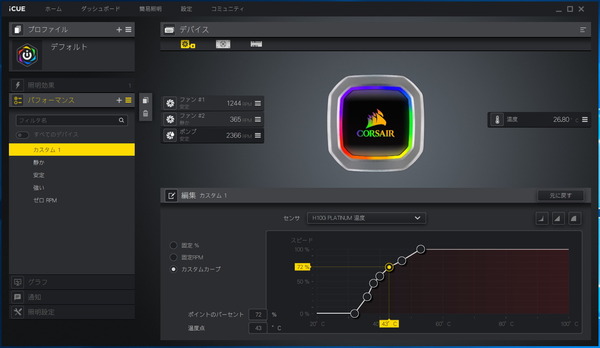

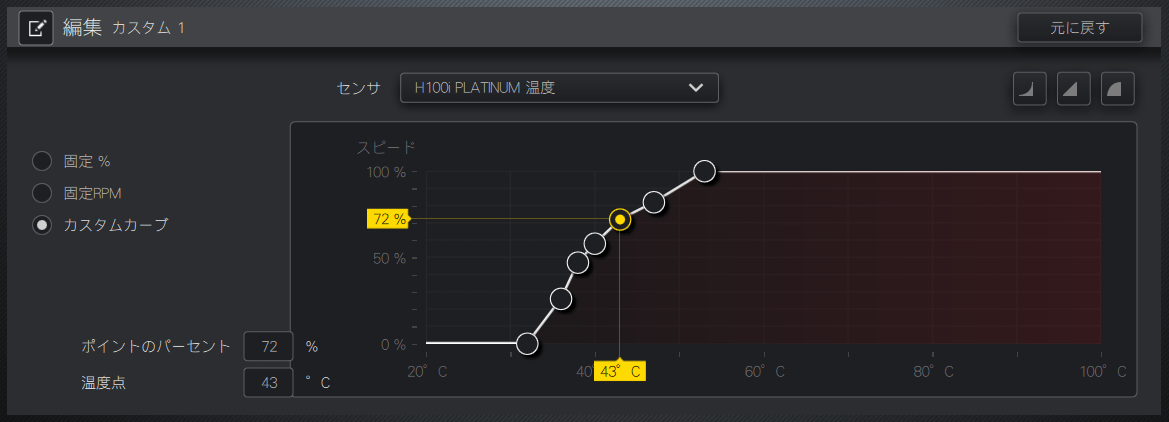

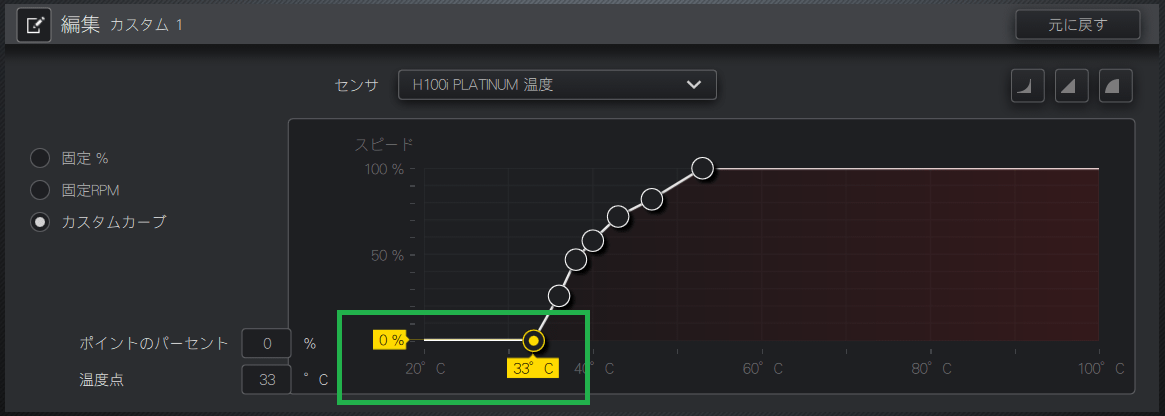

「カスタムカーブ」はその名の通りユーザーが任意のファンコントロールカーブを設定可能です。接続しているファンの下限・上限ファン回転数の範囲内、「Corsair ML120 Pro RGB LED」なら400~2400RPMの範囲内で、7点のファンカーブ頂点を自由に設定できます。
Corsair H100i RGB Platinum_iCUE_Fan_5
「カスタムカーブ」でファン制御を行うソース温度として、「Corsair H100i RGB Platinum」の水冷ヘッド内蔵温度センサーやCPU温度などをプルダウンメニューから選択できます。
Corsair H100i RGB Platinum_iCUE_Fan_6
左端のファンカーブ頂点のデューティ比を0にすると、その頂点で指定される温度以下で「ゼロRPM(Zero RPM)」プリセットと同様にファンを停止させることができます。
Corsair H100i RGB Platinum_iCUE_Fan_7
「固定%」や「固定RPM」はその名の通りファン回転デューティ比やファン回転数を固定できるモードです。
Corsair H100i RGB Platinum_iCUE_Fan_8
Corsair H100i RGB Platinum_iCUE_Fan_9

また「Corsair H100i RGB Platinum」では冷却ファンだけでなく水冷ポンプについても速度制御が可能で、ファンと同様の手順で「静か(Quiet)」「安定(Balanced)」「強い(Performance)」の3つのプリセットからポンプ速度を選択できます。
Corsair H100i RGB Platinum_iCUE_pump_1
Quietモードでは1800~1900RPM前後、Balanceモードでは2300~2400RPM前後、Performanceモードでは2800~2900RPM前後でポンプは動作します。
Corsair H100i RGB Platinum_iCUE_pump_2



Corsair H100i RGB PlatinumのLEDイルミネーションについて

「Corsair H100i RGB Platinum」に標準搭載されたLEDイルミネーションについて、「iCUE」によってライティング制御する方法を紹介します。
Corsair H100i RGB Platinum review_01217_DxO

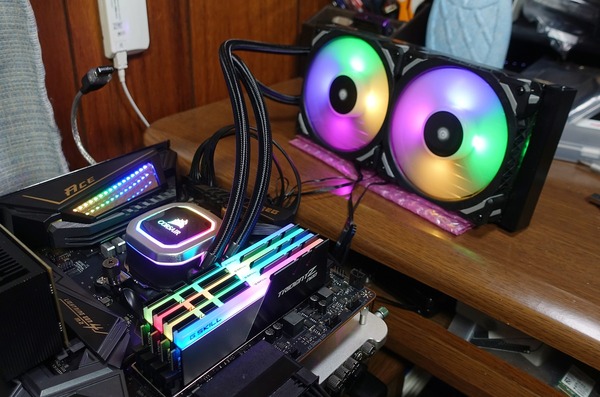

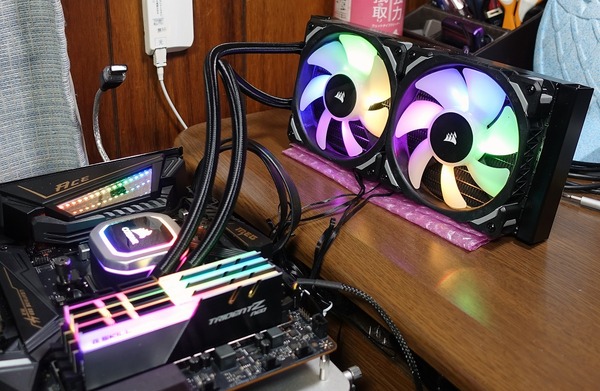

「Corsair H100i RGB Platinum」では水冷ヘッドのCorsairロゴ部分に4球とリング部分に12球、さらに冷却ファンの軸部分にそれぞれ4球のアドレッサブルLEDイルミネーションが内蔵されています。

Corsair H100i RGB Platinum review_01222_DxO
Corsair H100i RGB Platinum review_01223_DxO



Corsair H100i RGB Platinumの場合は、製品の設定ウィンドウを開いて左側の照明効果タブを選択すると、水冷ヘッドと冷却ファンのライティング設定画面が表示されます。
Corsair H100i RGB Platinum_iCUE_LED_1
Corsair H100i RGB PlatinumのLEDイルミネーション設定は基本的には同期しており、画面右下のプルダウンメニューから適用する発光パターンを選択し、選択した発光パターンに応じて、変化スピードや発光カラーなど細かい調整を行います。
Corsair H100i RGB Platinum_iCUE_LED_2

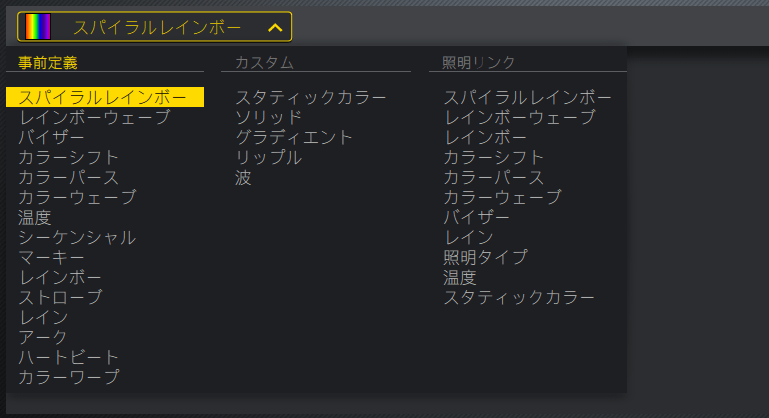

標準設定になっている「スパイラルレインボー」のようなアドレッサブルな発光パターン以外にも、全体が同じ発光カラーになる「スタティック」、選択したソース温度依存で変化する「温度」など様々な発光パターンを選択できます。
Corsair H100i RGB Platinum_iCUE_LED_3

「Corsair H100i RGB Platinum」のLEDイルミネーション設定の応用テクニックを紹介していきます。
iCUEで照明効果タブの右側にある「+」アイコンを選択するとプロファイルを追加できます。プロファイルのアイコンをクリックすると各プロファイルのON/OFFを切り替えることができます。
Corsair H100i RGB Platinum_iCUE_LED_4

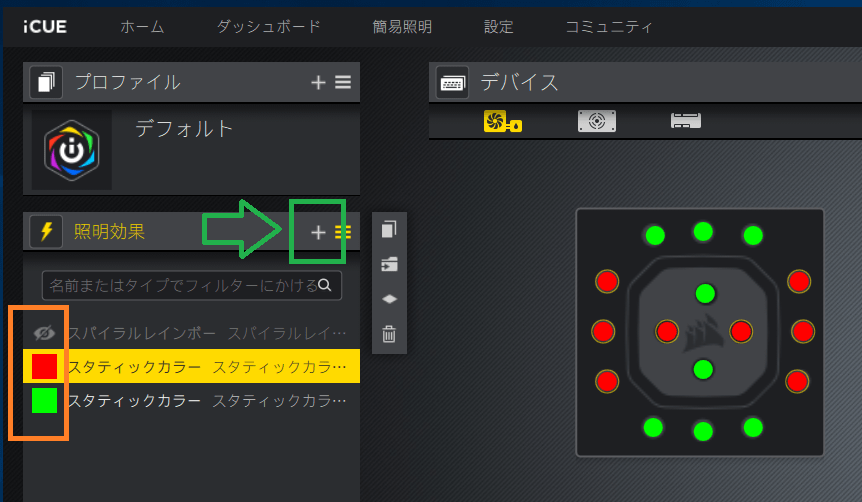

右側のプレビューイメージに表示されているLEDアドレスをクリックすると、クリックしたアドレスだけに現在選択されているプロファイルの発光カラーが適用されます。複数のLEDアドレスを選択する時はctrlキーを押下したままでLEDアドレスを順番にクリックします。
Corsair H100i RGB Platinum_iCUE_LED_5
こうすることによってそれぞれのLEDアドレスに対して個別に発光パターンを適用することができます。上の例ではわかりやすく赤色のスタティックと緑色のスタティックを適用していますが、各アドレスに異なるアドレッサブル発光パターンを適用することができます。なお同じアドレスに対して複数プロファイルが適用されている場合は、ONになっている一番上のプロファイルが有効になります。
Corsair H100i RGB Platinum review_01224_DxO



Corsair H100i RGB Platinumのファンノイズと冷却性能

本題となる「Corsair H100i RGB Platinum」の静音性と冷却性能についてチェックしていきます。
検証システムをベンチ板に置いた状態で測定を行っているためCPUクーラーが水冷・空冷によらず基本的にCPUクーラーの理想的な性能をチェックすることになります。
Corsair H100i RGB Platinum review_01213

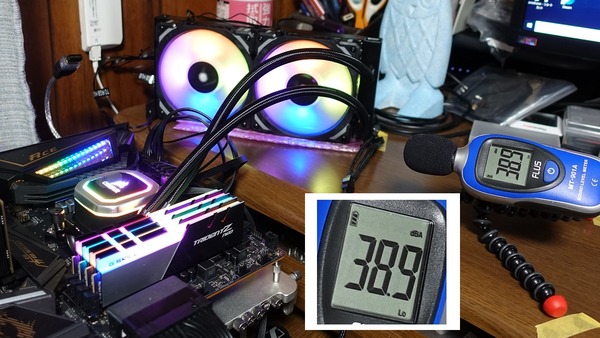

まずはサウンドレベルメーター(騒音計)を使用して「Corsair H100i RGB Platinum」のファンノイズを検証しました。騒音計の収音部分とノイズ発生部分との距離が15cm程度になる位置で測定を行っています。簡易水冷の場合はラジエーターとポンプ両方からの距離が15cm程度になるように設置しています。
Corsair H100i RGB Platinum review_01198
電源OFF時の騒音値は33~35dBです。目安として40dBを超えたあたりからファンノイズがはっきりと聞こえるようになり、45dB前後で煩く感じます。50dBを超えてくるとヘッドホンをしていても煩く感じます。同じ騒音値でも周波数(ファン回転数)が高いほど体感としては大きな音に感じやすく、また不快に感じたり感じなかったりは音の性質にもよるので注意してください。

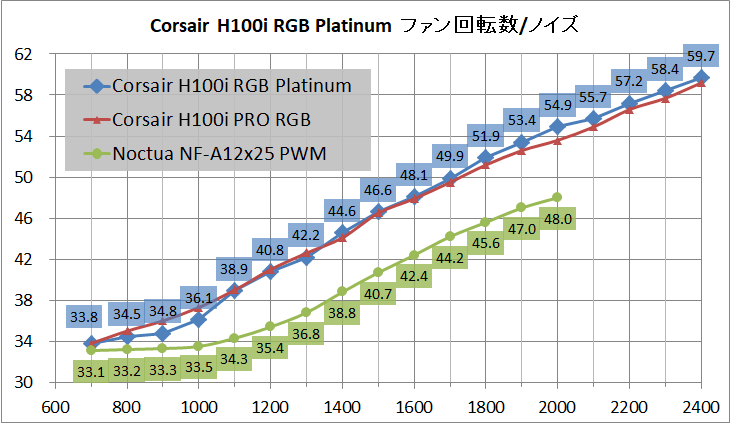

Corsair H100i RGB Platinumのラジエーター冷却ファンのファンノイズを測定したところ次のようになりました。Corsair H100i RGB Platinumラジエーター冷却ファンを1000~1200RPM前後に収まるようにすると静音動作で運用できると思います。
Corsair H100i RGB Platinum_noise
上のグラフでは冷却ファンを付属の「Corsair ML120 Pro RGB LED」から、「Noctua NF-A12x25 PWM」に換装したケースについてもファンノイズとファン回転数の関係を掲載していますが、「Noctua NF-A12x25 PWM」に交換すれば標準ファンと同じノイズレベルにおいて300PRM~400RPM程度高いファン回転数で運用でき、より高い冷却性能と静音性を実現できます。「Noctua NF-A12x25 PWM」は1台あたり3500円ほどと高価ですが、CPUクーラーのパフォーマンスを追及するのであれば、一押しの冷却ファンです。
Corsair H100i RGB Platinum review_01212

続いて「Corsair H100i RGB Platinum」の冷却性能をチェックしていきます。
CPUクーラーの冷却性能を検証するためのストレステストについては、FF14ベンチマークの動画(再生時間6分40秒、4K解像度、60FPS、容量5.7GB)を変換ソースとして、Aviutl&x264を使って動画のエンコードを行います。動画エンコードの同時実行数については4~6コアは並列なし、8~14コアは2並列実行、16コア以上は3並列実行としています。テスト中のファン回転数については一定値に固定します。
注:CPUのストレステストについてはOCCTなど専用負荷ソフトを使用する検証が多いですが、当サイトではPCゲームや動画のエンコードなど一般的なユースで安定動作すればOKとういう観点から管理人の経験的に上の検証方法をストレステストとして採用しています。
CPU Cooler_Stress Test

2019年下半期に発売されたばかりのAMD第3世代Ryzenから12コア24スレッド「Ryzen 9 3900X」を使用して、AMD第3世代Ryzen環境における「Corsair H100i RGB Platinum」の冷却性能をチェックします。
AMD Ryzen 9 3900X
Ryzen 9 3900XのOC設定については、Precision Boost Overdriveを有効化して『PPT = 300W、TDC = 300A、EDC = 300A』に設定しています。メモリのOC設定は「メモリ周波数:3600MHz」「メモリタイミング:16-16-16-36」「Command Rate:GearDownMode」「メモリ電圧:1.350V」としました。
Ryzen 9 3900X_BIOS_OC_PBO_Mem3600C16 (1)Ryzen 9 3900X_BIOS_OC_PBO_Mem3600C16 (2)Ryzen 9 3900X_BIOS_OC_PBO_Mem3600C16 (3)

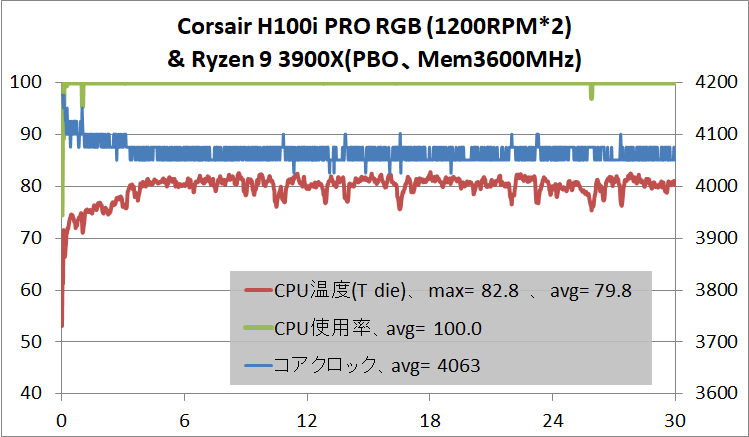

「Corsair H100i RGB Platinum」のファン回転数を1200RPMに固定してストレステストを実行したところ、「Corsair H100i RGB Platinum」はRyzen 9 3900XをPBOによって全コア4.0~4.1GHzにクロックアップしてもCPU温度を最大82.8度、平均79.8度に収めることができました。ファン回転数は定格2400RPMなのでまだまだの余力を残しています。
Corsair H100i PRO RGB_temp_Ryzen 9 3900X-PBO

さらにCorsair製240サイズ簡易水冷CPUクーラーにはAsetek社OEMの「Corsair H100i PRO RGB」と、CoolIT Systems社OEMの「Corsair H100i RGB Platinum」があるので、水冷ヘッドの性能を比較してみました。いずれもポンプ速度は最大として、冷却ファンはNocuta NF-A12x25 PWMの2000RPMに統一しています。
Ryzen 9 3900XはPBOの場合、CPU温度によってコアクロックや消費電力が変動するので、簡単のためコアクロック固定の手動OCモードを使用し、全コア4.3GHz、コア電圧1.325Vとしました。
Ryzen 9 3900X_BIOS_OC_43-1325_Mem3600C16 (1)Ryzen 9 3900X_BIOS_OC_43-1325_Mem3600C16 (2)Ryzen 9 3900X_BIOS_OC_43-1325_Mem3600C16 (3)
「Corsair H100i PRO RGB」と「Corsair H100i RGB Platinum」の水冷ヘッドの冷却性能(熱交換効率)の比較結果は次のようになりました。最大温度と平均温度で差は2度くらいですが、やはり「Corsair H100i PRO RGB」で採用されているAsetek社の水冷ヘッドのほうが冷えるようです。
Corsair H100i PRO RGB_vs_Corsair H100i RGB Platinum


Intel Core i9 9900KやAMD Ryzen 9 3900XなどTDP100Wクラスのメインストリーム向け最上位CPUの冷却に「Corsair H100i RGB Platinum」を使用する場合、CPU自体の冷却は上述の通り十分なのですが、これらのCPUはVRM電源への負荷も大きく、マザーボードによってはVRM電源周りが高温になることが予想されます。
マザーボードスペーサーのネジ穴を利用して固定できるフレキシブルファンアーム「サイズ 弥七」や、可変アルミニウム製ファンフレームでVRM電源を狙って設置が容易な「IN WIN MARS」をスポットクーラーに使用することによって、VRM電源が弱めな比較的安価なマザーボードでもCore i9 9900KやRyzen 9 3900Xのような最上位CPUを運用できるようになるので、「Corsair H100i RGB Platinum」と一緒に使用するのがおすすめです。
ASUS TUF H370-PRO GAMING (WI-FI)_FLIR_9900K_def_noscASUS TUF H370-PRO GAMING (WI-FI)_FLIR_9900K_def_top

マザーボードVRM電源クーラーのレビュー記事一覧へ
マザーボードVRM電源クーラー



Corsair H100i RGB Platinumのレビューまとめ

最後にアドレッサブルLEDイルミネーション搭載240サイズラジエーター簡易水冷CPUクーラー「Corsair Hydro Series H100i RGB Platinum(型番:CW-9060039-WW)」を検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ
  • 全コア4.0~4.1GHzにクロックアップしたRyzen 9 3900Xを運用可能な冷却性能
  • バックプレートを単独でマザーボードに固定可能
  • 水冷ヘッドはハンドスクリューナットでツールレスに固定可能
  • AMD AM4プラットフォームでは簡単なフック式の固定方法
  • 専用アプリ「iCUE」から水温のモニタリングやファン・ポンプ速度の制御が可能
  • 水冷ヘッド内蔵温度センサーにより水温ソースのファン・ポンプ速度制御に対応
  • セミファンレス動作なファン制御に対応
  • 水冷ヘッドと冷却ファンにアドレッサブルLEDイルミネーションを搭載
  • 専用アプリ「iCUE」からLEDアドレス毎に完全に個別制御が可能
悪いところor注意点
  • ファン・ラジエーターの固定ネジが国内で入手の容易なM3やM4ではなくUNC No.6-32
  • Asetek社OEMの「Corsair H100i PRO RGB」と比較すると水冷ヘッドの性能が若干低い

冷却性能の検証結果からもわかるように「Corsair H100i RGB Platinum」は、2019年最新のメインストリームCPU最上位である8コア16スレッドのIntel Core i9 9900KやAMD Ryzen 9 3900Xの定格動作はもちろん、電力制限解除やPBO有効による軽いオーバークロックであっても静音性を維持したまま余裕で対応可能な冷却性能を発揮しています。今回は検証から外しましたが、10コアを超えるエンスー向けCPUのIntel第9世代Core-Xであっても定格のTDP165Wから軽いOCの消費電力200W~300W程度であれば十分に運用できるはずです。

マウントパーツが個別にマザーボードに固定可能、マウントパーツを設置したままでもCPUクーラーを交換可能なところは管理人的にポイントが高いです。前者は特にマザーボードをPCケースに組み込み後のCPUクーラー設置で、バックプレートを裏から支える必要がないので全ての簡易水冷CPUクーラーで採用して欲しい構造です。
「Corsair H100i RGB Platinum」はAMD AM4プラットフォームにおいてマザーボード標準設置のCPUクーラー固定パーツを使用したフックによる簡単な固定方法に対応している数少ない製品なので、Ryzen環境でハイパフォーマンスなCPUクーラーを探しているユーザーには特にお勧めしたいCPUクーラーです。

Corsair H100i RGB Platinumは水温センサーを内蔵しており、水温ソースのファン・ポンプ制御が可能なところも競合する簡易水冷製品と比較した時の「Corsair H100i RGB Platinum」のアピールポイントです。旧モデルではできなかった、カスタムファンカーブ設定におけるセミファンレス動作も可能となっており、ファン制御の設定の幅広さは随一です。
専用アプリ「iCUE」はCPUクーラーだけでなく、RGB LEDイルミネーションに対応したDDR4メモリや冷却ファン、電源ユニットなど同社製品の中には対応するものも多く、組み合わせて一括管理できるところも魅力的です。

PCケースへの設置において汎用性の高い240サイズラジエーターを採用する「Corsair H100i RGB Platinum」は冷却性能と静音性はともに優秀であり、水冷ヘッド&冷却ファンのアドレッサブルLEDイルミネーションが非常に豪華なところも魅力なので、Intel Core i9 9900KやAMD Ryzen 9 3900Xなどメインストリーム向けハイクラスCPU用にオススメな簡易水冷CPUクーラーです。

以上、「Corsair Hydro Series H100i RGB Platinum」のレビューでした。
Corsair H100i RGB Platinum



Noctua NF-A12x25 PWM 120mmファン 定格2000RPM PWM対応
Noctua NF-A12x25 ULN 120mmファン 定格1200RPM PWM対応
Noctua
Amazon.co.jp で詳細情報を見る
国内正規代理店Techaceの公式通販 で詳細情報を見る
<TSUKUMO:PWM/ULN><PCショップアーク



補足:空冷クーラーと水冷クーラーの違いについて

「空冷クーラー」と「水冷クーラー」の2種類ついて同じところと違うところ、また原理的に考えた冷却性能の比較を簡単に補足しておきます。





関連記事

最も美しい簡易水冷CPUクーラー「NZXT KRAKEN X72」をレビュー
NZXT Kraken X72

360サイズの最強簡易水冷CPUクーラー「Corsair H150i PRO RGB」をレビュー

Corsair H150i Pro

「Fractal Design Celsius S36」をレビュー
Fractal Design Celsius S36

「ASUS ROG RYUJIN 360」をレビュー
ASUS ROG RYUJIN 360

「CRYORIG A40 V2」をレビュー
Cryorig A40 V2

「サイズ APSALUS G6」をレビュー
サイズ APSALUS G6

「Noctua NF-A12x25 PWM」を360サイズ簡易水冷に組み込む
Noctua NF-A12x25 PWM x3




(注:記事内で参考のため記載された商品価格は記事執筆当時のものとなり変動している場合があります)



スポンサードリンク
