第3世代Ryzen CPUにネイティブ対応となるB550チップセット搭載Mini-ITXサイズAM4マザーボードとしてASRockからリリースされた、Mini-ITXサイズながら90A対応Dr. MOSで構成される8フェーズVRM電源を搭載する「ASRock B550 Phantom Gaming-ITX/ax」をレビューします。
ASRock B550 Phantom Gaming-ITX/ax review_02047_DxO


製品公式ページ:https://www.asrock.com/mb/AMD/B550%20Phantom%20Gaming-ITXax/index.asp
マニュアル:https://download.asrock.com/Manual/B550%20Phantom%20Gaming-ITXax_jp.pdf






ASRock B550 Phantom Gaming-ITX/ax レビュー目次


1.ASRock B550 Phantom Gaming-ITX/axの外観・付属品
2.ASRock B550 Phantom Gaming-ITX/axの基板上コンポーネント詳細
4.ASRock B550 Phantom Gaming-ITX/axの検証機材
5.ASRock B550 Phantom Gaming-ITX/axのBIOSについて
6.イルミネーション操作機能「ASRock Polychlome RGB Sync」について
7.ASRock B550 Phantom Gaming-ITX/axのOC設定について
8.ASRock B550 Phantom Gaming-ITX/axの動作検証・OC耐性
9.ASRock B550 Phantom Gaming-ITX/axのレビューまとめ



【注意事項】
同検証は2020年7月上旬に行っておりASRock B550 Phantom Gaming-ITX/axのBIOSはver1.00を使用しています。最新BIOSでは修正されている不具合や追加されている機能もあると思うので、最新BIOSのリリースについては公式ページを各自でチェックしてください。
サポート:https://www.asrock.com/mb/AMD/B550%20Phantom%20Gaming-ITXax/index.asp#BIOS

【2020年7月21日:初稿】
レビュー記事初稿を公開、BIOS:1.00で検証

*Ver1.10やVer1.10AにおいてRyzen 9(特に3950X)を使用した時に、Q-Codeエラーやランダムな電源落ちの症状(メーカー問わず、AGESAが原因っぽい?)を確認しています。Ver1.00は安定なのでしばらくはこのバージョンが推奨です。


【機材協力:ASRock Japan】



ASRock B550 Phantom Gaming-ITX/axの外観・付属品

まず最初にASRock B550 Phantom Gaming-ITX/axの外観と付属品をチェックしていきます。

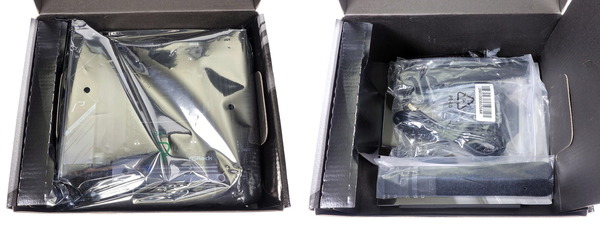

パッケージを開くと上段にはマザーボード本体が静電防止ビニールに入った状態で収められていました。マザーボードを取り出すと2重底になっており下段には各種付属品が入っています。
ASRock B550 Phantom Gaming-ITX/ax review_02048_DxO-horz
マニュアル類は、多言語の簡易マニュアル、ドライバCDが付属します。ドライバ類についてはそろそろUSBメモリに移行して欲しいところ。
ASRock B550 Phantom Gaming-ITX/ax review_02050_DxO
組み立て関連の付属品はSATAケーブル2本、WiFi&Bluetoothアンテナ、M.2 SSD固定ネジです。
ASRock B550 Phantom Gaming-ITX/ax review_02051_DxO

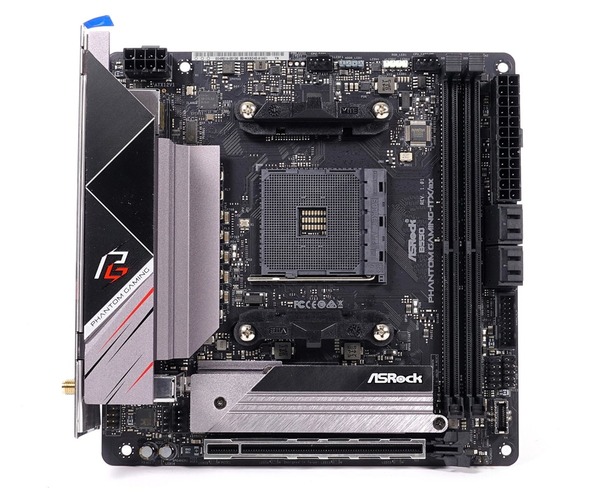

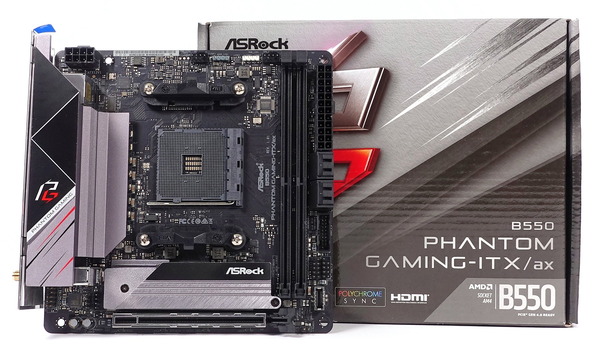

マザーボード全体像は次のようになっています。
ASRock B550 Phantom Gaming-ITX/axはMini-ITXフォームファクタのマザーボードです。ブラックのPCB基板には湿度による電気短絡を防ぎ安定動作を助ける「高密度ガラス繊維PCB」が採用されています。
ASRock B550 Phantom Gaming-ITX/ax review_02054_DxO
「ASRock B550 Phantom Gaming-ITX/ax」のチップセット部分には、M.2 SSDヒートシンクとチップセットヒートシンクが2層に重なっています。M.2 SSDヒートシンクは斜めのヘアライン表面処理が施されており、黒色の帯部分にはASRockロゴが刻印されています。
ASRock B550 Phantom Gaming-ITX/ax review_02057_DxO
Mini-ITXマザーボードは基板上スペースが限られているのでリアI/Oカバーを搭載しない製品が大半を占めますが、「ASRock B550 Phantom Gaming-ITX/ax」には赤いアクセントカラーを含めた斜めラインが特徴のPhantom Gamingデザインのカバーが搭載されています。
「ASRock B550 Phantom Gaming-ITX/ax」のリアI/Oカバーは単なる装飾ではなく、全体がアルミニウムでできており、超巨大なVRM電源クーラーヒートシンクも兼ねています。CPUクーラーとの干渉が発生し難いように、スロープを描くような形状です。
ASRock B550 Phantom Gaming-ITX/ax review_02058_DxO

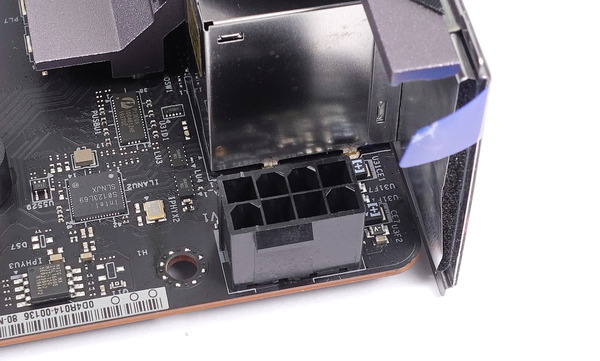

またVRM電源の背面にも金属プレートが放熱ヒートシンクとして装着されています。
ASRock B550 Phantom Gaming-ITX/ax review_02665_DxO
「ASRock B550 Phantom Gaming-ITX/ax」のVRM電源フェーズ数はMini-ITXサイズとしては頑張ってCPU向けに8フェーズが実装されています。最大で16コア32スレッドとなるRyzen 9シリーズを少なくとも定格運用可能なポテンシャルは備えていそうです。
ASRock B550 Phantom Gaming-ITX/ax review_02061_DxO
「ASRock B550 Phantom Gaming-ITX/ax」はVRM電源フェーズ数こそ少ないですが、VRM電源回路にハイサイド/ローサイドMOS-FETとドライバICをワンパッケージし、低発熱で定評のある「Dr. MOS」の90A対応版が使用されています。
その他にも、従来比で飽和電流を最大3倍まで効果的に増加させるためマザーボードのVcore電圧を強化する「新世代プレミアム90Aパワーチョークコイル」、12,000時間の寿命でより優れた安定性と信頼性を提供する「ニチコン製 12K ブラックコンデンサ」などで堅牢なVRM電源回路が構築されています。
ASRock_DRMOS

最大で16コア32スレッドとなるRyzen 9シリーズにも対応すべく、第3世代Ryzenネイティブ対応となるX570チップセット搭載の上位マザーボードではCPU電源としてEPS電源端子として8PIN+4PINや8PIN*2を要求するものも少なくありませんが、「ASRock B550 Phantom Gaming-ITX/ax」はMini-ITXフォームファクタということもあり要求されるEPS電源端子は8PINが1つです。
ASRock B550 Phantom Gaming-ITX/ax review_02064_DxO

「ASRock B550 Phantom Gaming-ITX/ax」には一体型リアI/Oバックパネルも採用されています。PCケースにパネルを装着する作業は固くて装着し難かったり、忘れてしまうこともあるのでマザーボードに統合されているのは嬉しい機能です。
ASRock B550 Phantom Gaming-ITX/ax review_02078_DxO
一体型リアI/Oバックパネルを採用したのは主要4社ではASRockが最後でしたが、同機能をただ搭載するだけに留まらず、上下左右にオフセット可能としてPCケースとの互換性が確保する構造に改良され、「Flexible Integrated I/O Shield」と名付けられています。
ASRock X570 Phantom Gaming ITX_TB3_Flexible Integrated IO Shield

以下USB規格に関する説明がありますが『USB3.2 Gen2 = USB3.1 Gen2』、『USB3.2 Gen1 = USB3.1 Gen1 = USB3.0』と考えて基本的に問題ありません。

リアI/Oには最新のUSB3.2 Gen2規格に対応したType-A端子とType-C端子の2基が設置されています。そのほかのUSB端子については4基のUSB3.0端子が搭載されています。
ASRock B550 Phantom Gaming-ITX/ax review_02055_DxO
Ryzen APUと組み合わせた時に利用可能なビデオ出力として、HDMI 2.1とDisplayPort 1.4を搭載しており、2つのビデオ出力はいずれも4K/60FPSに対応しています。
「AMD Ryzen 7 PRO 4750G」をレビュー。Core i7 10700と徹底比較
AMD Ryzen 7 PRO 4750G

ネットワーク関連では一般的なギガビットイーサの2.5倍の帯域幅を実現するIntel製LANコントローラー I225-V(Foxville)による2.5Gb LANを搭載しています。(今回のサンプル機ではver2のSLNJX)
なお有線LANのIntel I225-VはWindows10(1909)の標準ドライバでは動作しないので、別途、ドライバのインストールが必要です。有線でしかインターネットに接続できない場合は、光学ドライブやUSB接続有線LANアダプタが必要になるので注意してください。
ASRock B550 Phantom Gaming-ITX_ax_2.5Gb LAN

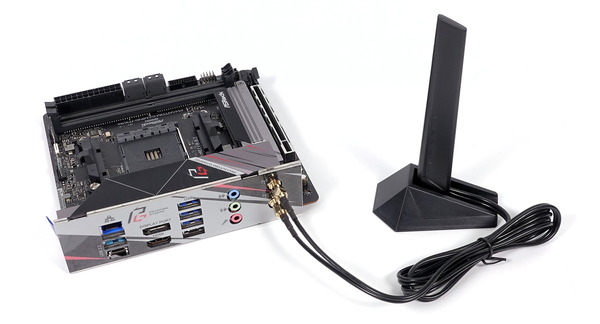

「ASRock B550 Phantom Gaming-ITX/ax」は次世代規格WiFi6に対応した無線LAN(Intel AX200)も搭載しています。接続規格としてはWi-Fi 802.11 a/b/g/n/ac/ax、2.4/5GHzデュアルバンド、最大通信速度2400Mbps、Bluetooth 5.0に対応しています。リアI/Oには無線モジュールのアンテナ端子が設置されているので付属のアンテナを接続できます。
ASRock B550 Phantom Gaming-ITX/ax review_02052_DxO



ASRock B550 Phantom Gaming-ITX/axの基板上コンポーネント詳細

続いて「ASRock B550 Phantom Gaming-ITX/ax」のマザーボード基板上の各種コンポーネントをチェックしていきます。
まずはシステムメモリ用のDDR4メモリスロットですが、CPUソケット右側に2基のスロットが設置されています。固定時のツメはマザーボード上側(上写真の右側)の片側ラッチとなっています。グラフィックカードのあるPCI-Eスロット側はラッチがないので干渉の心配もありません。
ASRock B550 Phantom Gaming-ITX/ax review_02066_DxO
グラフィックボードなどを設置するPCIEスロットはx16サイズスロット(PCIE4.0x16)が1基のみ実装されています。最近のトレンドとしてはグラフィックボード用のx16サイズスロットには1kgを超える重量級グラボの重さに耐えるよう補強用メタルアーマーも採用されています。
ASRock B550 Phantom Gaming-ITX/ax review_02070_DxO
グラフィックボード用のx16スロットには近年のマザーボードでは採用が一般的な1kgを超える重量級グラボの重さに耐えるメタルアーマー「STEEL SLOT Gen4」が採用されていますが、PCIE4.0に対応する同製品ではアンカーポイントを6個に増やすことによって堅牢さをさらに増しています。2020年の新製品からはラッチ部分にも補強が加えられてパワーアップしています。
STEEL SLOT WITH NEW-GEN PCI EXPRESS 4.0

SATAストレージ用の端子は4基(SATA_0~3)搭載されています。SATAストレージはいずれもAMD B550チップセットコントローラーによる接続です。RAID0/1/10のハードウェアRAID構築にも対応しています。

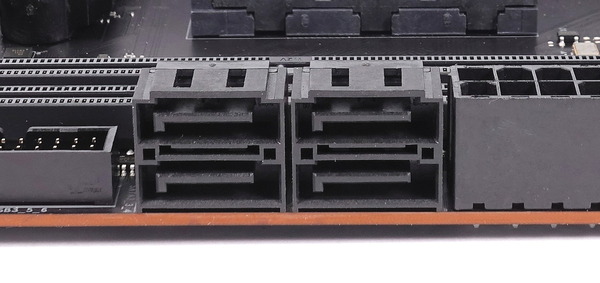

「ASRock B550 Phantom Gaming-ITX/ax」のSATA端子はMini-ITXマザーボードで一般的な垂直配置ではなく、ATXやMicroATXで見られる水平配置なので、PCケースとの干渉に注意が必要です。
ASRock B550 Phantom Gaming-ITX/ax review_02056_DxO
「ASRock B550 Phantom Gaming-ITX/ax」には高速NVMe接続規格に対応したM.2スロットが、表面と裏面の2か所に設置されています。M.2_1はNVMe(PCIE4.0x4)接続のM.2 SSDのみに対応し、排他利用はありません。M.2_2はNVMe(PCIE3.0x4)接続とSATA接続の両方のM.2 SSDに対応し、排他利用はありません。
ASRock B550 Phantom Gaming-ITX/ax review_02071-vert

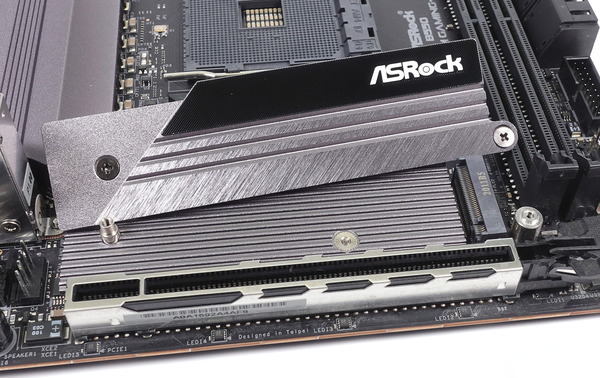

表面のM.2スロットに設置されたM.2 SSDヒートシンクはサーマルパッドを介してSSDと接触することで放熱ヒートシンクとして利用でき、高速な反面発熱の大きいNVMe M.2 SSDのサーマルスロットリングの発生を抑制します。
ASRock B550 Phantom Gaming-ITX/ax review_02073_DxO

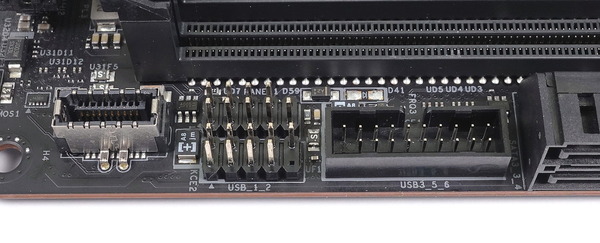

マザーボード右端の下寄りには、内部USB3.1 Gen2ヘッダー、内部USB3.0ヘッダー、内部USB2.0ヘッダーがそれぞれ1基ずつ実装されています。最近ではCorsairLinkやNZXT CAM対応製品など内部USB2.0を使用する機器も増えているので、内部USB2.0が1基で不足する場合はUSB2.0ヘッダー増設ハブの「NZXT INTERNAL USB HUB」や「Thermaltake H200 PLUS」がおすすめです。
ASRock B550 Phantom Gaming-ITX/ax review_02067_DxO
Mini-ITXマザーボードの多くに言える見落としの多いポイントですが、下の写真のようにCRYORIG C1などの大型トップフロークーラーと組み合わせる場合はメモリだけでなくUSB3.0ケーブルが干渉する場合もあるので注意が必要です。内部USB3.0ケーブルとCPUクーラーの干渉を避ける上で内部USB3.0ヘッダーはグラフィックボードと干渉しない範囲内で可能な限りPCIEスロット側に寄せて欲しいところ。
大型トップフロー空冷CPUクーラーでUSB3.0内部ケーブルが干渉してしまう場合はAINEXから発売されている内部USB3.0ヘッダー用L字型アダプタがおすすめです。
ASRock B550 Phantom Gaming-ITX/ax review_00832_DxO

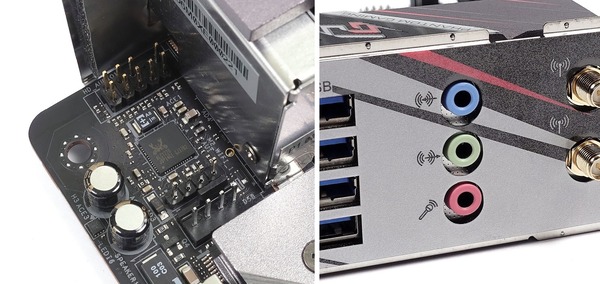

「ASRock B550 Phantom Gaming-ITX/ax」はMini-ITXマザボながらオンボードサウンドにRealtek ALC1220オーディオコーデックによる高音質ソリューションが採用されオーディオ面でも充実しています。アナログ出力にはニチコン製オーディオ向けキャパシタやSN比120dBのDACなど高品質素子を採用、7.1チャンネル HDオーディオに対応しています。なお光デジタル端子は設置されていないので注意してください。
ASRock B550 Phantom Gaming-ITX/ax review_02062_DxO-horz
冷却ファンを接続するためのコネクタについてはPWM対応4PINファンコネクタがマザーボード上端に2基、マザーボード左下に1基で、計3基が設置されています。Mini-ITXマザーボードはファン端子が2基しかないものも多いので冷却を重視するユーザーには嬉しい数です。
ASRock B550 Phantom Gaming-ITX/ax review_02077_DxO-horz

「ASRock B550 Phantom Gaming-ITX/ax」にはCMOSクリアのためのオンボードボタンは実装されておらず、マザーボード右下のジャンパーピンを使用してCMOSクリアを行います。ケーブルの長い2PINスイッチをあらかじめ装着しておいた方がよさそうです。
ASRock B550 Phantom Gaming-ITX/ax review_02069_DxO



ASRock B550 Phantom Gaming-ITX/axの検証機材

ASRock B550 Phantom Gaming-ITX/axを使用して検証機材と組み合わせてベンチ機を構築しました。ASRock B550 Phantom Gaming-ITX/ax以外の検証機材は次のようになっています。
テストベンチ機の構成
CPU AMD Ryzen 9 3950X
レビュー
CPUクーラー Corsair H100i PRO RGB(レビュー
Noctua NF-A12x25 PWM x2 (レビュー
メインメモリ G.Skill Trident Z Neo
F4-3600C14Q-32GTZN (2枚のみ使用)
DDR4 8GB*4=32GB (レビュー
CPUベンチ用
ビデオカード
MSI GeForce GT 1030 2GH LP OC
ファンレス (レビュー
システムストレージ
Samsung 860 PRO 256GB (レビュー
OS Windows10 Home 64bit
電源ユニット Corsair HX1200i (レビュー
ベンチ板 STREACOM BC1 (レビュー

システムメモリの検証機材には、第3世代Ryzen&X570マザーボードのプラットフォームに最適化されたハイパフォーマンスOCメモリの最速モデル「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」を使用しています。3600MHz/CL14の最速モデル、3200MHz/CL14や3600MHz/CL16といった定番スペックがラインナップされ、高級感のあるヒートシンクや8分割ARGB LEDを搭載してデザイン面でも優れる「G.Skill Trident Z Neo」シリーズは、第3世代Ryzenの自作PCで性能を追求するなら間違いのないオススメなOCメモリです。
「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」をレビュー
G.Skill Trident Z Neo F4-3600C14Q-32GTZN

またRyzen環境におけるハイパフォーマンスなOCメモリとして昨年より定評のある「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」も3200MHz/CL14の高速・低遅延な動作がOCプロファイルを使用したオーバークロックで簡単に実現でき、第3世代Ryzen環境なら3600MHz/CL16に対応可能な伸びしろもあるので、第3世代Ryzen環境向けに引き続きオススメのDDR4メモリです。
「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」をレビュー
G.Skill Trident Z RGB F4-3200C14Q-32GTZRX

360サイズや240サイズなど120mmファンを複数搭載できるマルチファンラジエーターの簡易水冷CPUクーラーを使用するのであれば、「Noctua NF-A12x25 PWM」への換装もおすすめです。「Noctua NF-A12x25 PWM」は、超硬質かつ軽量な新素材「Sterrox LCP」の採用によってフレーム-ブレード間0.5mmの限界を実現させた次世代汎用120mm口径ファンとなっており、1基あたり3500円ほどと高価ですが、標準ファンよりも静音性と冷却性能を向上させることができます。
「Noctua NF-A12x25 PWM」を360サイズ簡易水冷に組み込む
Noctua NF-A12x25 PWM x3

ベンチ機のシステムストレージにはSamsung製MLCタイプ64層V-NANDのメモリチップを採用する18年最速のプロフェッショナル向け2.5インチSATA SSD「Samsung SSD 860 PRO 256GB」を使用しています。Samsung SSD 860 PROシリーズは容量単価が高価ではあるものの、システムストレージに最適な256GBや512GBモデルは製品価格としては手を伸ばしやすい範囲に収まっており、メインストリーム向けでもハイパフォーマンスな環境を目指すのであれば、システムストレージ用に一押しのSSDです。
「Samsung SSD 860 PRO 256GB」をレビュー
Samsung SSD 860 PRO 256GB

CPUとCPUクーラー間の熱伝導グリスには当サイト推奨で管理人も愛用しているお馴染みのクマさんグリス(Thermal Grizzly Kryonaut)を塗りました。使い切りの小容量から何度も塗りなおせる大容量までバリエーションも豊富で、性能面でも熱伝導効率が高く、塗布しやすい柔らかいグリスなのでおすすめです。



グリスを塗る量はてきとうでOKです。管理人はヘラとかも使わず中央山盛りで対角線だけ若干伸ばして塗っています。特にThermal Grizzly Kryonautは柔らかいグリスでCPUクーラー固定時の圧着で伸びるので塗り方を気にする必要もありません。
Thermal Grizzly Kryonaut_apprication

サーマルグリスの代用品として、数年スパンの長期使用においても性能低下が基本的になく再利用も可能、グリスが零れてマザーボードが汚れたり壊れる心配もないので、炭素繊維サーマルシート「Thermal Grizzly Carbonaut」もオススメです。
「Thermal Grizzly Carbonaut」はRyzen 9 3900Xを冷やせるか!?
Thermal Grizzly Carbonaut_Ryzen 9 3900X

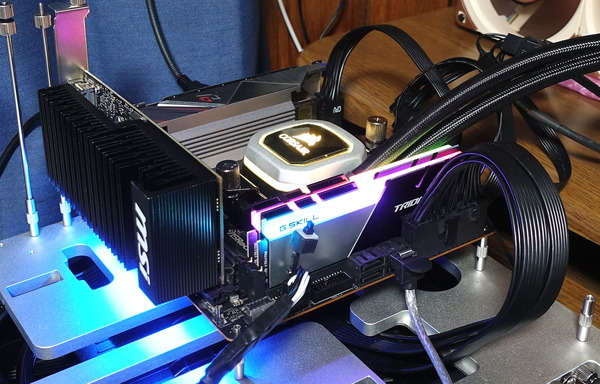

以上で検証機材のセットアップが完了となります。
ASRock B550 Phantom Gaming-ITX/ax review_02104_DxO



ASRock B550 Phantom Gaming-ITX/axのBIOSについて

ASRock B550 Phantom Gaming-ITX/axを使用した検証機の構築も完了したので動作検証とOC耐性のチェックの前にBIOSの紹介をします。
(OSから日付調整する前にスクショを取っている場合、日付がおかしいですが無視してください。また内容的に差異のないものは過去の同社製マザーボードのBIOSスクリーンショットを流用しています。)

ASRock B550 Phantom Gaming-ITX/axのBIOSは、従来通りの文字ベースBIOSメニューになっています。画面上に表示されている「メイン」「OCツール」「詳細」などメニュータブから左右カーソルキーで各設定ページが表示できます。画面右下の「English」と表記されたボタンから言語設定が可能です。
ASRock B550 Phantom Gaming-ITX_ax_BIOS_1

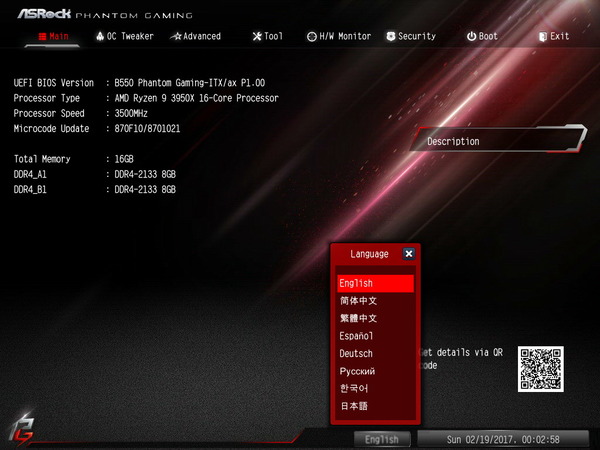

ASRock B550 Phantom Gaming-ITX/axのBIOSは日本語に対応しています。ASRockのマザーボードというと「Save Changes and Exit」が「変更がそして退出することを保存します」のように翻訳が怪しい部分がありましたが、ASRock B550 Phantom Gaming-ITX/axなど最新マザーボードでは翻訳が正確になっています。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_2
ASRock B550 Phantom Gaming-ITX/axのBIOSにおいて設定の保存とBIOSからの退出はトップメニュータブ最右端の「出口」から行えます。特定のブートデバイスを指定してBIOSから退出するBoot Override機能もあります。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_3

BIOSのアップデート方法は、まず下から最新のBIOSファイルを公式DLページからダウンロード、解凍してUSBメモリのルートに解凍フォルダを置きます。
サポート:https://www.asrock.com/mb/AMD/B550%20PG%20Velocita/index.asp#BIOS

USBメモリを挿入したままBIOSを起動し、トップメニュータブ「ツール」の「Instant FLASH」を選択します。「Instant FLASH」を選択すると自動でUSBメモリ内から総当たりでアップデートファイルを探索してくれます。自動探索は便利なのですが、反面、探索方法は総当たりなのでファイルが多いと時間がかかるため、アップデート時はファイルの少ないUSBメモリを使用するのがおすすめです。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_4
USBメモリからアップデートファイルが見つかると更新するかどうか尋ねられるので、更新を選択すればあとは自動でBIOSがアップデートされます。
ASRock B550 Phantom Gaming-ITX_ax_BIOS_5

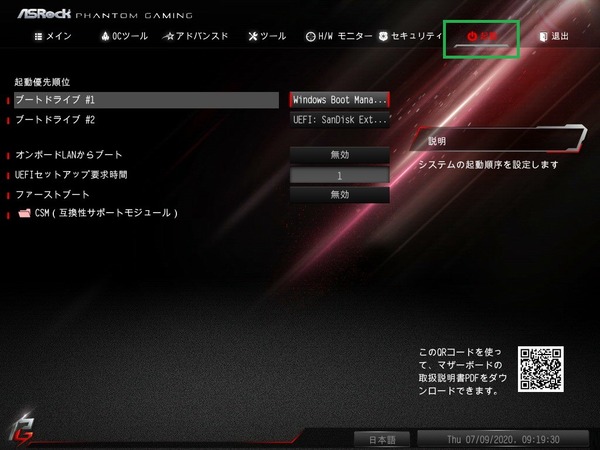

ブートとOSインストール周りについて紹介します。とはいってもASRock B550 Phantom Gaming-ITX/axのブート回りは下画像のように非常に簡潔にまとめられており初心者でも迷うことはないと思います。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_6

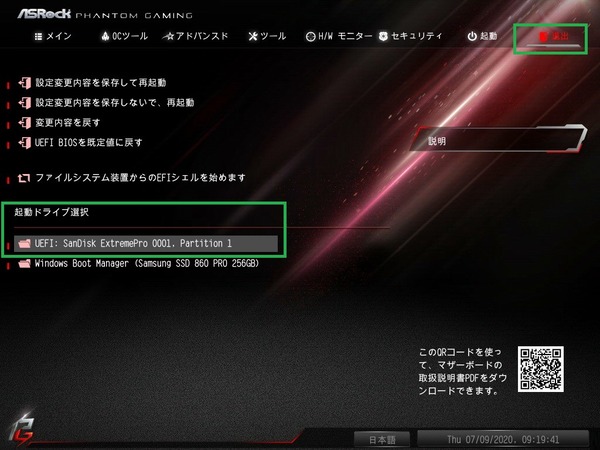

OSのインストールも「起動順序 #1」に「UEFI 〇〇」というOSインストールメディアを設定して保存&退出でOKです。出口(Exit)のメニューから「UEFI 〇〇」をブートオーバーライドで指定して起動しても同様にOSのインストールデバイスから起動可能です。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_7
ASRock B550 Phantom Gaming-ITX/ax_BIOS_8
ちなみにWindows10の製品パッケージに付属するUSBメモリではUEFIで認識できないトラブルが発生することがあるようなのでそういうときはこちらの記事に従ってMS公式ツールを使用して適当なUSBメモリでOSインストールメディアを作成すると上手くいきます。


BIOSのアップデートやWindows OSのインストール方法を紹介したところで、ASRock B550 Phantom Gaming-ITX/axのBIOS機能で管理人が気になったものをいくつかチェックしていきます。
「ASRock B550 Phantom Gaming-ITX/ax」のファンコントロール機能について紹介します。
ASRock B550 Phantom Gaming-ITX/axのファンコントロール機能ではマザーボード上に設置されている各ファン端子について個別に設定が可能です。
ASRock B550 Phantom Gaming-ITX_ax_Fan_1

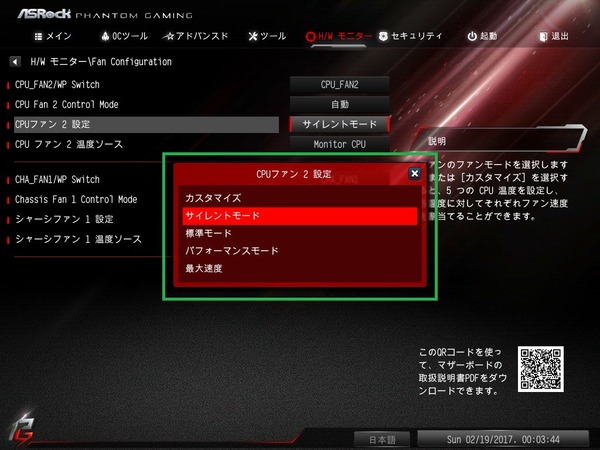

「標準/サイレント/パフォーマンス/最大速度」の4種類のプリセット設定に加えて、個別に温度・ファン速度の比例カーブを指定できる「カスタマイズ」の5つのモードを使用できます。
ASRock B550 Phantom Gaming-ITX_ax_Fan_2
「カスタマイズ」モードでは比例カーブを決める温度とファン速度を4つ指定できます。CPUファンはCPUソースで固定ですが、ケースファン端子はソースとなるセンサーにCPU温度とマザーボード温度の2つから選択できます。外部温度センサーには非対応です。
ASRock B550 Phantom Gaming-ITX_ax_Fan_3
ASRock B550 Phantom Gaming-ITX_ax_Fan_4
各種モニタリングとファン端子コントロールの間に「Fan Tuning」と「Fan-Tasticチューニング」という項目があります。「Fan Tuning」はワンクリックで自動で接続された冷却ファンの動作を最適化してくれる機能です。「Fan-Tasticチューニング」はグラフィカルUIによるファンコントールの設定機能になっています。
ASRock B550 Phantom Gaming-ITX/ax_Fan_5
機能的には上で紹介したコンソールのファンコンと同じで、グラフィカルUIでわかりやすく設定できるよという機能になっています。直感的にわかりますし直打ちが苦手な人にはありがたい機能だと思います。マウス操作重視のUIですがキーボードからもカーソルキーでフルコントロール可能です。
ASRock B550 Phantom Gaming-ITX/ax_Fan_6



イルミネーション操作機能「ASRock Polychlome RGB Sync」について

「ASRock B550 Phantom Gaming-ITX/ax」はマザーボード備え付けのLEDイルミネーションやRGB対応汎用4PIN/アドレッサブルRGB対応汎用3PINイルミネーション機器を操作可能なライティング制御機能「ASRock Polychlome RGB Sync」に対応しています。
「ASRock B550 Phantom Gaming-ITX/ax」にはマザーボード備え付けのLEDイルミネーションとしてマザーボード下端裏面に6球のアドレッサブルLEDイルミネーションが実装されています。
ASRock B550 Phantom Gaming-ITX/ax review_02109_DxO
ASRock B550 Phantom Gaming-ITX/ax review_02108_DxO
「ASRock B550 Phantom Gaming-ITX/ax」ではマザーボード備え付けのLEDイルミネーションに加えてライティング制御機能「ASRock Polychlome RGB Sync」による操作に対応したRGB対応汎用4PIN LEDヘッダーが設置されています。当サイトでもレビュー記事を掲載しているLEDテープ「SilverStone SST-LS02」やLEDファングリル「Phanteks Halos Lux RGB Fan Frames」などが接続可能です。
ASRock B550 Phantom Gaming-ITX/ax review_02065_DxO
またアドレッサブルLED機器を接続可能なARGB対応VD-G型3PIN LEDヘッダーも実装されています。「ASRock B550 Phantom Gaming-ITX/ax」で使用可能なアドレッサブルLEDテープとしては国内で発売済みの「BitFenix Alchemy 3.0 Addressable RGB LED Strip」や「ASUS ROG ADDRESSABLE LED STRIP-60CM」や「AINEX アドレサブルLEDストリップライト」が動作することが確認できています。
ASRock B550 Phantom Gaming-ITX/ax review_01282

マザーボードサポートページで配布されている専用アプリ「ASRock Polychlome RGB Sync」を使用することによって、「ASRock B550 Phantom Gaming-ITX/ax」に備え付けのイルミネーションや同機能と互換性のあるイルミネーション機器について発光カラーや発光パターンを設定できます。
ASRock Polychlome RGB Syncからは「Static」「Breathing」「Strobe」「Cycling」「Random」「Music」「Wave」などのRGB発光パターン、「Spring」「Meteor」「Stack」「Cram」「Scan」「Neon」「Water」「Rainbow」などのアドレッサブルRGB発光パターンが選択できます。「Static」「Breathing」「Strobe」など特定の発光カラーを指定する発光パターンでは、リング型RGBカラーパレットやRGBスライダーを使用して発光カラーを自由に設定できます。
ASRock Polychlome RGB Sync
ASRock Polychrome RGB Syncのトップメニュー左にあるDRAM等の互換性機器のアイコンが点灯している時、マザーボード備え付けのLEDイルミネーションと同期制御が可能になります。なお同期制御中には選択できなくなる発光パターンはグレーアウトします。
ASRock Polychlome RGB Sync_sync
マザーボードと同期制御を行わない場合は、同期設定を外した状態で、ウィンドウ右上にある「Component」から各種アイコンを選択すると、ASRock Polychrome RGB Syncと互換性のある各種イルミネーション機器について個別にライティングの設定が行えます。
Team XCALIBUR Phantom Gaming RGB_Polychrome RGB_1

「Team XCALIBUR Phantom Gaming RGB」はASRockのゲーミングブランドPhantom Gamingが展開するとエコシステム”Phantom Gaming Alliance”に属する製品となっており、Phantom Gamingシリーズのマザーボードに違和感なく溶け込み、アドレッサブルLEDイルミネーションを自由自在に操作して自作PCをカッコよくライトアップできます。
「Team XCALIBUR Phantom Gaming RGB」をレビュー
Team XCALIBUR Phantom Gaming RGB



ASRock B550 Phantom Gaming-ITX/axのOC設定について

ASRock B550 Phantom Gaming-ITX/axを使用した場合のオーバークロックの方法を紹介します。
なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成(CPU、マザーボード、メモリ、システムストレージ、グラフィックボード)以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。


第3世代Ryzen CPUについてはX570チップセット搭載マザーボードと組み合わせた場合に使用できる純正のOCツール「AMD Ryzen Masterユーティリティ」が用意されていますが、こちらの使い方については下の記事を参考にしてください。
AMD Ryzen専用純正OCツール「AMD Ryzen Masterユーティリティ」の使い方
AMD Ryzen Masterユーティリティ

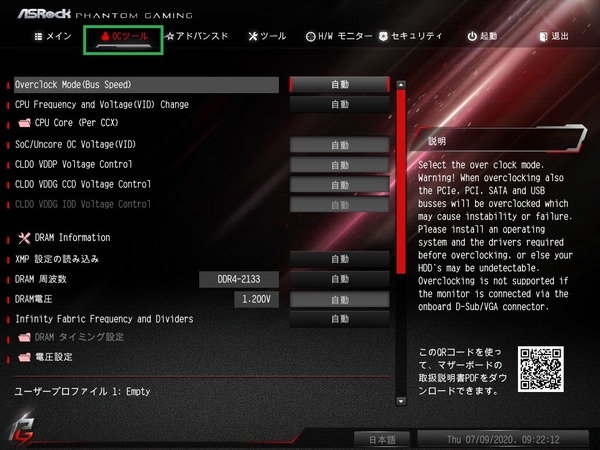

ASRock B550 Phantom Gaming-ITX/axのオーバークロック設定はOCツールというトップメニューのタブページにCPUコアクロック、メモリ、電圧など各種設定項目が集約されています。OCツールのページをスクロールしていくとCPUコアクロック、メモリ、電圧の順番で設定項目が表示されます。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_1

CPUコアクロック(コア倍率)の変更について説明します。
第3世代Ryzenは、CPU温度や電力に関して安定動作可能な相関関係を記したテーブルがCPU内部に用意されており、それに則した形で「Pure Power」や「Precision Boost(2)」といったRyzen CPUの独自機能により動作クロックや電力がリアルタイム制御されています。
Precision Boost 2
例えばRyzen 9 3900XではCPUクーラー冷却性能の影響で若干前後しますが、単コア負荷の場合は最大で4.6GHz、全コア負荷の場合はTDPの範囲内で変動しますが、軽いワークロードであればコア毎に4.5~4.2GHzで動作し、動画のエンコードなどCPUがフルパワーを発揮する重いワークロードでは冷却性能が十分ならベースクロックを上回る平均4.0GHz程度で動作します。
Ryzen 9 3900X_Core Clock
第3世代Ryzenや第2世代Ryzen/Ryzen Threadripper CPUの動作クロックに関する予備知識については下の記事で概要を解説しているので参考にしてください。
「Precision Boost Overdrive」を徹底解説
precision-boost-overdrive

ASRock B550 Phantom Gaming-ITX/axのコアクロックのOC設定方法はコアクロック(MHz)の指定値を直に打ち込む形になっていました。「CPU Frequency and Voltage Change」の項目を「手動」に変更すると「CPU Frequency」の項目が表示されます。例えば「4025」のように「CPU Frequency」を設定すると4025MHzで動作するように設定されます。コアクロックは25MHz間隔で指定可能です。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_2
「ASRock B550 Phantom Gaming-ITX/ax」でRyzen 9 3900XやRyzen 9 3950Xを使用している場合、全コア共通の動作倍率設定だけでなく、CCX単位(3950Xの場合は4コア1セット、3900Xの場合は3コア1セット)で個別に動作倍率を設定するPer CCXにも対応しています。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_3
設定は少し面倒になりますが、CCX別にOC耐性には違いがあるので、共通のコア電圧に対して、OC耐性の良いCCXでは44倍に、OC耐性の悪いCCXは42倍に、のように細かく設定できます。Intel製CPUのBy Specific Core設定のようにコア電圧もCCX単位で調整できるとさらにOC設定の幅が広がるのですが、電圧については今のところ非対応です。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_4
ASRock B550 Phantom Gaming-ITX/axはベースクロック(BCLK)を100MHz~150MHzの範囲内で1MHz刻みで変更可能です。「Overclock Mode」を手動に変更するとBCLK設定項目が表示されます。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_5

「ASRock B550 Phantom Gaming-ITX/ax」では単コアブーストクロックを維持したまま、電力制限を解除することで全コア最大動作倍率を引き上げることができる「Precision Boost Overdrive」もBIOSから設定が可能です。ただし設定項目は若干分かり難い場所に配置されており、「アドバンスド - AMD Overclocking - Precision Boost Overdrive」の順にアクセスしていく必要があります。OCツールの上のほうにショートカットを配置しておいて欲しいところです。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_6
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_7

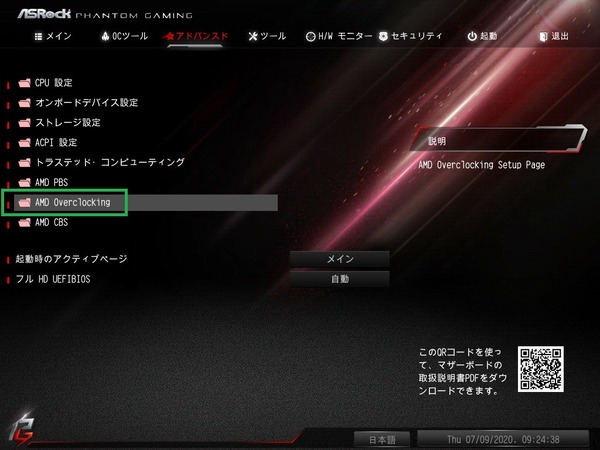

Precision Boost Overdriveを「Manual」もしくは「Advanced」に設定にすると、第3世代Ryzenにおいても前世代と同様に、電力制限上限値を指定する「PPT Limit (W)」、最大動作クロックの制限値に影響する「TDC Limit / EDC Limit (A)」を設定できます。
さらにX570マザーボードでは第3世代Ryzenが新たにサポートする「Auto OverClocking Mode」に関する設定項目として、Precision Boost 2によるコアクロックの上昇幅を設定する「Max CPU Boost Clock Override」や、Precision Boost 2やXFRによる自動OC機能が効く温度閾値を引き上げる「Platform Thermal Throttle Limit」などのオプションが追加されています。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_8


続いてコア電圧の調整を行います。

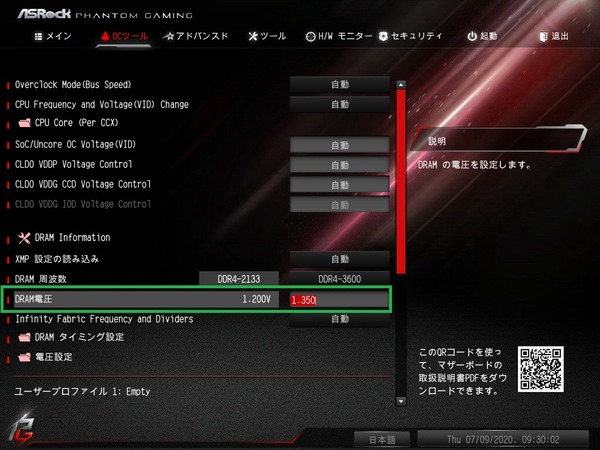

AMD Ryzen CPUのオーバークロックで変更する電圧設定については、CPUコアクロックに影響する「CPUコア電圧」と、メモリクロックやRyzen APUに搭載される統合GPUの動作周波数に影響すると「SOC電圧」の2種類のみと非常に簡単化されています。
Ryzen OC Voltage

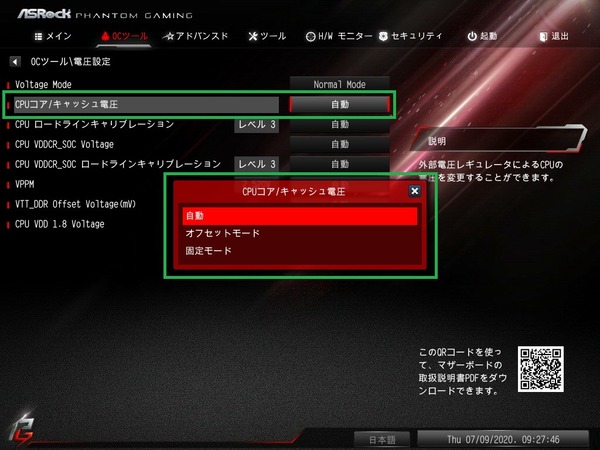

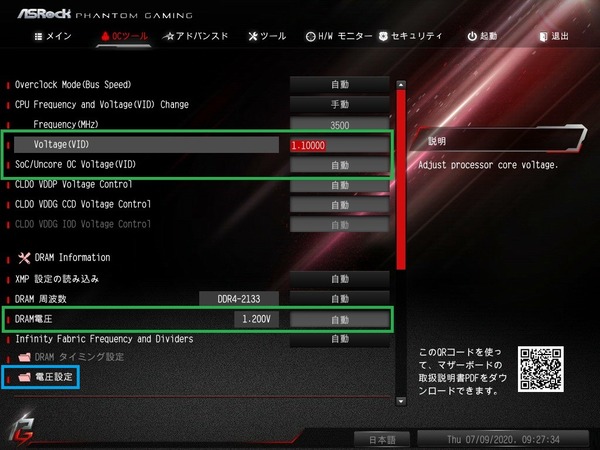

ASRock B550 Phantom Gaming-ITX/axではOCツールの項目で下にスクロールしていくと、各種電圧設定項目が表示されますが、AMD Ryzen CPUの手動OCに関連する電圧設定については基本的に「CPU Core電圧」「CPU SOC電圧」、そして「DRAM電圧」の3項目のみに注目すればOKです。「ASRock B550 Phantom Gaming-ITX/ax」環境においては下のスクリーンショット中、緑線で囲った3項目を設定します。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_9
ちなみにCPUコア電圧はコアクロックの下だけでなく、ロードラインキャリブレーションなども配置されている電圧設定の中にもありますが、前者がCPU内部の電圧設定に対して、後者はマザーボード側の設定となっており、後者は前者に優先されます。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_10

CPUコアクロックのOCに関連する電圧設定としては、ASRock B550 Phantom Gaming-ITX/axでは「CPU Frequency」のすぐ下にある「CPU Voltage」の項目を変更します。(電圧設定の箇所にもコア電圧の項目がありますが、そちらは自動のまま放置でOKです。)
ASRock B550 Phantom Gaming-ITX/axではマニュアルの設定値を指定して入力する固定モードのみが使用できます。AMD Ryzen CPUのコア電圧は0.00625V刻みでコア電圧の設定が可能です。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_11
CPUコア電圧モードについて簡単に説明すると、オフセットモードやアダプティブモードはCPU負荷に比例して電圧が設定されており、低負荷時は電圧が下がるので省電力に優れるのですが、OCをする場合はマザーボードによって挙動に差があり安定する設定を見極めるのが難しいので、個人的にはオフセットやアダプティブは定格向け、OCには固定値適用の固定モードを推奨しています。
仮にOCでオフセットやアダプティブを使う場合も最初はコアクロックに対して安定する電圧を見極める必要があるので、まずは固定モードを使用します。
ちなみにマザーボードにより対応しているモードは異なりますが、CPUのオーバークロックに付随するコア電圧のモードの概略図は次のようになっています。
vc

またコアクロックを高く設定する時に追加で変更するといい項目として「ロードラインキャリブレーション」があります。ロードラインキャリブレーションはCPU負荷時の電圧降下を補正してOCを安定させる機能です。「ASRock B550 Phantom Gaming-ITX/ax」では補正の強度として自動およびレベル1~レベル5の6段階が用意されており、レベル1が補正最大で、レベルの添え字が小さいほど電圧降下の補正は強くなりOCは安定しやすくなりますが発熱も大きくなります。レベル2かレベル3あたりから最初に使っておいて、ストレステストのCPU温度をチェックしながら補正を調整していくのがおすすめです。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_12


メモリのオーバークロックについても簡単に紹介しておきます。
メモリの性能について簡単に言うと「動作クロックが高く」「タイミングが小さい」ほど性能は高くなります。そのためメモリOCを手動で行う手順を簡単にすると「電圧を上げて動作可能なクロックを探し」、「そのクロックにおいて正常に動作する最小のタイミングを探る」という2つの手順を繰り返すことになります。

メモリOCではPOSTすらクリアできずBIOSに到達できないことも少なくありませんが、ASRock B550 Phantom Gaming-ITX/axでは正常にPOSTできないメモリOC設定でエラーが出た場合は数回再起動した後、自動で2133MHzや2400MHzなど定格となるSPDプロファイルの緩い設定で再起動してくれるのでメモリOCを安心して行えます。

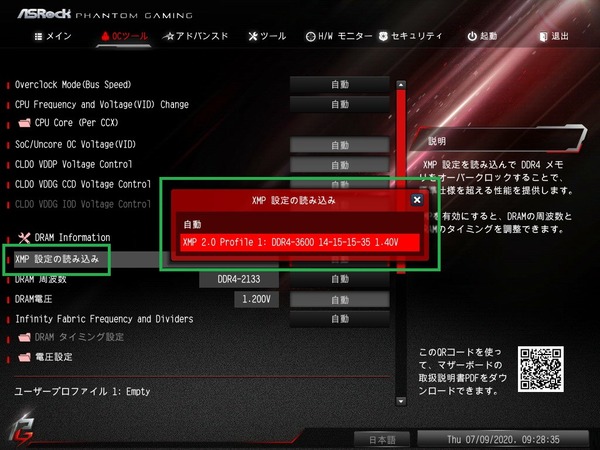

メモリOCで有名なXMPプロファイルはIntelの策定した規格なので厳密にはAMD CPU&マザーボードの環境では非対応ですが、「ASRock B550 Phantom Gaming-ITX/ax」ではXMPプロファイルの項目が表示されており、XMPプロファイルから適当なOCプロファイルを自動生成してくれるので、Intelマザーボード環境と同様にメモリに収録されたOCプロファイルからメモリのOCが可能です。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_13
「XMP設定の読み込み」の設定値が自動(Auto)になっている場合は、使用するメモリにSPD情報として収録されている動作クロック2133~2666MHzなどのメモリ周波数およびタイミングによる定格動作となります。

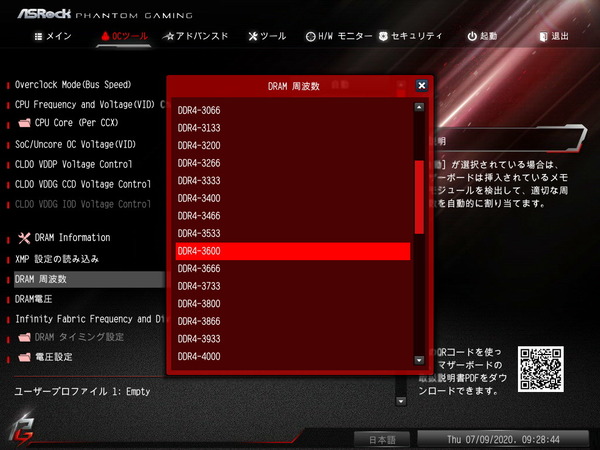

手動でメモリ周波数を設定する場合は「DRAM周波数(DRAM Frequency)」の項目でプルダウンメニューから最大6000MHzまでの動作クロック(倍率)設定が可能です。メモリ周波数もBCLKに対する倍率で動作周波数が決まっているので、BCLKを標準値の100MHzから120MHzに上げると、44倍設定時の動作周波数は4000MHzから5280MHzに上がります。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_14

「ASRock B550 Phantom Gaming-ITX/ax」ではメモリタイミングの個別手動設定も可能です。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_15
メモリタイミングを手動で設定する場合は基本的には「CAS Latency (tCL)」、「RAS to CAS Read (tRCDrd)」、「RAS to CAS Write (tRCDwr)」、「RAS Precharge (tRP)」、「RAS Active Time (tRAS)」の主要な5タイミングと、加えて「Command Rate:1 or 2」の6つ以外はAutoのままでいいと思います。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_16
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_17

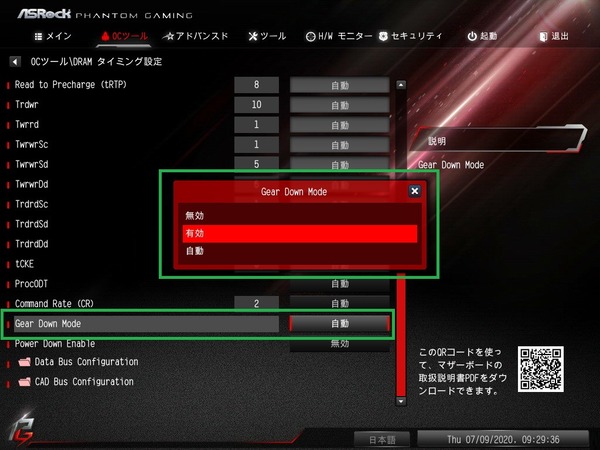

メモリ周波数を3200MHz以上にOCする場合は「GearDownMode」をEnabledに設定すると動作が安定するかもしれないので、Autoで上手くいかない場合は設定を変更してみてください。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_18
またメモリタイミングの下の方にある「ProcODT」という設定値がAutoのままではPOSTがクリアできない場合があります。AutoでPOSTをクリアできない、もしくは起動後に安定しない場合は「ProcODT」を43.6~68.6の間で固定して安定するものを探してみてください
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_19
DDR4メモリの周波数OCを行う際はトップメニュータブ「OCツール」で下の方にスクロールしていくと出てくる「DRAM電圧AB/CD」の項目を、3000MHz以上にOCする場合は1.300~1.350V、3800MHz以上にOCする場合は1.370~1.400Vに上げる必要があります。メモリをOCする場合は最初から1.350V以上にDRAM電圧を盛っておくのがおすすめです。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_20
AMD Ryzen CPUでメモリの動作クロックをOCする場合はDRAM電圧だけでなく「CPU SOC電圧(VDDR_SOC Voltage)」も1.100V程度に盛ってやると動作が安定しやすいようです。ASRock B550 Phantom Gaming-ITX/axではCPUコア電圧同様に0.05V刻みで値を設定できます。固定モードとオフセットモードが選択できますが、設定しやすいので固定モードでいいと思います。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_21

また第3世代Ryzen CPU環境ではメモリ周波数3600MHzまではInfinity Fabric周波数が1:1で同期しますが、3733MHz以上では2:1で同期し、Infinity Fabric周波数がメモリ周波数の半分になります。
「ASRock B550 Phantom Gaming-ITX/ax」では「Infinity Fabric Frequency and Dividers」をメモリ周波数の半分に指定することで3733MHzや3800MHzのメモリ周波数においてもInfinity Fabric周波数の1:1同期が可能になります。
ASRock B550 Phantom Gaming-ITX/ax_BIOS_OC_22

メモリのオーバークロックについてさらに詳しい情報はこちらの記事を参照してください。
【できる!メモリOC】 OCメモリの選び方から設定まで完全解説
【できる!メモリOC】 OCメモリの選び方から設定まで完全解説




ASRock B550 Phantom Gaming-ITX/axの動作検証・OC耐性

BIOS周りの管理人的に気になるところやOC設定の基本についての紹介はこのあたりにしてASRock B550 Phantom Gaming-ITX/axを使用した検証機で具体的に動作検証とOC耐性をチェックしていきます。

まずはBIOS上の起動設定をファストブートを無効にしてOSの起動時間を測定しました。ASRock B550 Phantom Gaming-ITX/axの起動時間は15秒ほどとなりました。POST時間も短く、起動は高速です。



続いてASRock B550 Phantom Gaming-ITX/axを使用した場合のCPUおよびメモリのオーバークロック耐性をチェックしてみました。
なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成(CPU、マザーボード、メモリ、システムストレージ、グラフィックボード)以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。


Ryzen 9 3950Xなど第3世代Ryzenの上位モデルは、従来のRyzen CPUと同様にCPUクーラーの冷却性能に応じた自動OC機能「Precision Boost 2 & XFR 2 (Extended Frequency Range 2)」が機能し、第3世代Ryzenはその際に参照されるテーブルが限界近くまでチューニングされており、ユーザーが設定を変更したとしてもコアクロックを上昇させることが可能なマージン(ヘッドルームと呼ばれている)が非常に小さくなっています。
Ryzen 9 3950X、Ryzen 9 3900X、Ryzen 7 3800Xの上位3モデルについてはコアクロック回りを下手に弄るよりも、360サイズ簡易水冷CPUクーラーのような高性能なCPUクーラーの冷却性能にまかせて自動OC機能によるクロックアップを狙うのがオススメです。

Ryzen 9 3950XのOC設定については、CPUには定格のまま手を加えていません。メモリについては「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」のOCプロファイルを適用し、「メモリ周波数:3600MHz」「メモリタイミング:14-15-15-35-CR1」「メモリ電圧:1.400V」としました。
ASRock B550 Phantom Gaming-ITXax_OC Test_BIOS

「ASRock B550 Phantom Gaming-ITX/ax」のOC検証では検証機材メモリとして8GB4枚組み32GBメモリキット「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」のうち2枚を使用しています。同メモリに収録されたOCプロファイルによってメモリ周波数を3600MHz、メモリタイミングを14-15-15-35-CR1という非常にシビアなOC設定を適用していますが、安定動作が確認できました。
また「G.Skill Trident Z RGB F4-3200C14D-16GTZRX」や「G.Skill FLARE X F4-3200C14D-16GFX」は第1/2世代Ryzen向けでは定番の3200MHz/CL14に対応したOCメモリですが、同メモリにおいてもメモリ周波数と主要タイミングのみのカジュアル設定で、メモリ周波数3600MHz、メモリタイミングを16-16-16-36-CR1に手動OCできました。
ASRock B550 Phantom Gaming-ITX_ax_OC Test_Ram-test

続いてスマホで使用できるサーモグラフィカメラ「FLIR ONE Pro」(レビュー)を使用してASRock B550 Phantom Gaming-ITX/axのVRM電源温度をチェックしていきます。
CPUへ電力供給を行うVRM電源に負荷をかけるためCPUに対してストレステストを実行しますが、その検証方法については、FF14ベンチマークの動画(再生時間7分、4K解像度、60FPS、容量5.7GB)でAviutl+x264を使って3並列のエンコードを行い、30分以上に渡って負荷をかけ続けました。
注:CPUのストレステストについてはOCCTなど専用負荷ソフトを使用する検証が多いですが、当サイトではPCゲームや動画のエンコードなど一般的なユースで安定動作すればOKとういう観点から管理人の経験的に上の検証方法をストレステストとして採用しています。
MSI MEG X570 UNIFY_Ryzen 9 3950X_stress

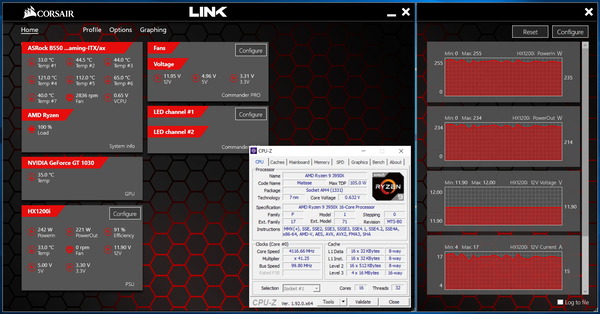

検証機材の360サイズ簡易水冷CPUクーラー「Corsair H150i PRO RGB」で十分な冷却を行った場合、16コア32スレッドのRyzen 9 3950Xは定格XFRのクロックアップによって全コア平均4.0GHz程度で動作しますが、ここにメモリ周波数3600MHzのメモリオーバークロックを組み合わせてストレステストを実行すると、ASRock B550 Phantom Gaming-ITX/ax環境ではシステム全体の消費電力(50~60W差分くらいでCPU消費電力)が200W~220Wに達します。
ASRock B550 Phantom Gaming-ITX_ax_OC Test_power

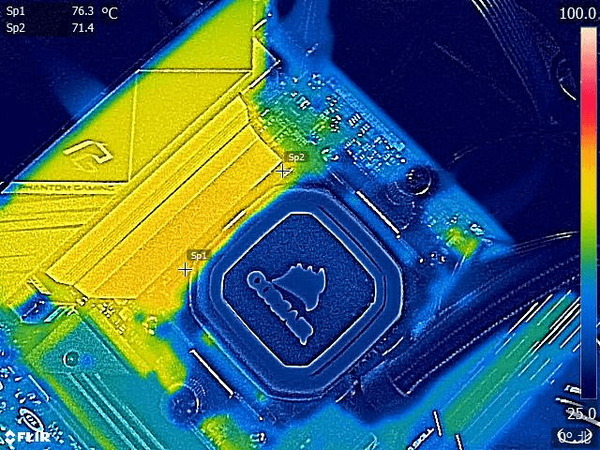

メモリ周波数を3600MHzにOCした上でRyzen 9 3950Xを定格上限の全コア4.0GHzにクロックアップさせ、30分以上負荷をかけ続けましたが、簡易水冷CPUクーラーによるCPU冷却でVRM電源周りに直接風の当たらないパッシブ冷却の状態でも、VRM電源温度は80度以下に収まりました。
金属製リアI/Oカバー全体が60~70度を示す黄色に染まっていることからも、VRM電源クーラーとしてしっかりと役割を果たしていることが分かります。
ASRock B550 Phantom Gaming-ITX/axであれば150W超クラスのCPU消費電力でVRM電源に長時間負荷がかかり続けても、Ryzen 9 3900XやRyzen 9 3950Xをパッシブ空冷のまま、余裕で運用できます。
ASRock B550 Phantom Gaming-ITX_ax_FLIR (1)
ASRock B550 Phantom Gaming-ITX_ax_FLIR (2)

VRM電源の冷却を強化するためにスポットクーラーを使用するのであれば、フレキシブルファンアーム「サイズ 弥七」や、可変アルミニウム製ファンフレームでVRM電源を狙って設置が容易な「IN WIN MARS」がオススメです。
マザーボードVRM電源クーラーのレビュー記事一覧へ
マザーボードVRM電源クーラー



ASRock B550 Phantom Gaming-ITX/axのレビューまとめ

最後に「ASRock B550 Phantom Gaming-ITX/ax」を検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ
  • Mini-ITXサイズのB550チップセット搭載AM4マザーボード
  • 90A対応Dr. MOSで構成される8フェーズVRM電源
  • Ryzen 9 3950Xの全コア4.0~4.1GHzクロックアップ、メモリOC 3600MHzで安定動作
  • 150W超クラスの負荷に対してVRM電源温度は80度以下
  • 重量級グラボにも耐えるメタルアーマー採用PCIEスロット「STEEL SLOT Gen4」
  • NVMe接続のM.2スロットを2基設置(うち1基はPCIE4.0x4対応)
  • WiFi6、最大通信速度2400Mbps、Bluetooth5.0に対応した無線LAN搭載
  • Intel I225-V(Foxville)による2.5Gb LANを搭載
  • 内部USB3.1 Gen2ヘッダーを搭載
  • ビデオ出力としてHDMI 2.1とDisplayPort 1.4を搭載(次世代Ryzen APU用)
悪いところor注意点
  • 有線LANはWindows10(1909)の標準ドライバでは動作しない
  • リアI/OにCMOSクリアスイッチがない

第3世代Ryzen CPUにネイティブ対応となるB550チップセット搭載AM4マザーボードとしてASRockからリリースされた「ASRock B550 Phantom Gaming-ITX/ax」は、Mini-ITXマザーボードながら90A対応Dr. MOSを始めとした高品質素子で構成される8フェーズの堅牢なVRM電源回路とリアI/Oカバーサイズの大型アルミニウム製ヒートシンクによってRyzen 9シリーズにも対応可能なポテンシャルを備えています。

「ASRock B550 Phantom Gaming-ITX/ax」のBIOSではクラシカルなUIが採用されており、OSインストールのブート設定からオーバークロックまで多方面に使いやすいUIだと思います。管理人個人的にも好みです。余談で、過去の製品では長らく日本語ローカライズが一部怪しかったのですが、「ASRock B550 Phantom Gaming-ITX/ax」では正しく修正されたところが地味に注目ポイントでした。

Ryzen 9 3950Xなど第3世代Ryzen上位モデルの特性上、今回はCPUコアクロックのオーバークロックは行いませんでしたが、ASRock B550 Phantom Gaming-ITX/axを使用した検証機では16コア32スレッドRyzen 9 3950Xを定格上限の全コア4.0GHzにクロックアップし、メモリも3600MHz/CL14にオーバークロックして安定動作させることができました。

手動OCを行わずとも高性能なCPUクーラーを組み合わせた時に自動的にクロックアップする第3世代Ryzen CPUと組み合わせるX570マザーボードの評価において、CPUへ電力供給を行うVRM電源回路の品質やVRM電源クーラーの冷却性能が重要なファクターになるのは言うまでありません。
「ASRock B550 Phantom Gaming-ITX/ax」では、長期的に150W超の負荷が発生するRyzen 9 3950Xの全コア4GHzクロックアップに対して、90A対応Dr. MOSで構成される8フェーズの超堅牢なVRM電源によって安定した電力供給を行うことができました。
VRM電源の冷却面においては、「ASRock B550 Phantom Gaming-ITX/ax」はリアI/Oカバーを兼ねた超大型なVRM電源クーラーヒートシンクが装着されており、150W超クラスの長期的な負荷に対してVRM電源温度は80度以下に収まりました。「ASRock B550 Phantom Gaming-ITX/ax」であればRyzen 9シリーズをVRM電源温度的にも安心して運用できます。

メモリOCについては、メモリ周波数に同期するIF周波数も含めて考えれば第3世代Ryzen環境用メモリとしては最速と言えるメモリ周波数3600MHz/メモリタイミング14-15-15-35-CR1が、検証機材メモリ「G.Skill Trident Z Neo F4-3600C14Q-32GTZN」に収録されたOCプロファイルを適用することで簡単に実現できました。
また3200MHz/CL14のOCに対応し第1/2世代Ryzen向けハイパフォーマンスOCメモリとしては鉄板だった「G.Skill FLARE X F4-3200C14D-16GFX」や「G.Skill Trident Z RGB F4-3200C14Q-32GTZRX」を使用した場合は、メモリ周波数3600MHz/メモリタイミング16-16-16-36-CR1で安定動作させることができました。
AMD公式から第3世代Ryzen環境のメモリ速度としてはスイートスポットと評価される3600MHz/CL16に、周波数と主要タイミングのみの簡単なOC設定で詰めることができたので、「ASRock B550 Phantom Gaming-ITX/ax」はメモリOC耐性(BIOS自動設定の精度)も余裕で及第点をクリアしていると思います。

以上、「ASRock B550 Phantom Gaming-ITX/ax」のレビューでした。
ASRock B550 Phantom Gaming-ITX_ax



記事が参考になったと思ったら、ツイートの共有(リツイートやいいね)をお願いします。






検証機材として使用している以下のパーツもおすすめです。



Noctua NF-A12x25 PWM 120mmファン 定格2000RPM PWM対応
Noctua NF-A12x25 ULN 120mmファン 定格1200RPM PWM対応
Noctua
Amazon.co.jp で詳細情報を見る
国内正規代理店Techaceの公式通販 で詳細情報を見る
<TSUKUMO:PWM/ULN><PCショップアーク




関連記事

AMD第3世代Ryzen CPUのレビュー記事一覧へ
AMD Ryzen 3rd review

【できる!メモリOC】 OCメモリの選び方から設定まで完全解説
【できる!メモリOC】 OCメモリの選び方から設定まで完全解説

主要4社B450マザーボードを徹底比較!第3世代Ryzenにイチオシはどれか?
AMD B450マザーボード比較

第3世代Ryzen対応X570チップセット搭載AM4マザーボードのレビュー記事一覧
AMD_AM4_X570マザーボード

第3世代Ryzen自作PCにオススメなDDR4メモリの容量や速度を解説
Zen2_Memory-Speed

第3世代Ryzen搭載のオススメなBTO PCを解説
第3世代Ryzen搭載のおすすめBTO PC




(注:記事内で参考のため記載された商品価格は記事執筆当時のものとなり変動している場合があります)



スポンサードリンク
