Antecのフラッグシップ級ブランド”Signature”シリーズからリリースされた、50％負荷時に92％以上という非常に優れた変換効率を証明する80PLUS Platinum認証を取得する電源容量1300Wの電源ユニット「Antec Signature 1300 Platinum」をレビューします。
セミファンレス機能の使い勝手や、GeForce RTX 3090 NVLink SLIでピーク負荷が1000Wオーバーにも達する環境において静音動作が可能なのか徹底検証していきます。



代理店公式ページ：https://www.links.co.jp/item/signature-1300-platinum/
製品公式ページ：https://antec.com/product/power/signature-platinum-1300.php

Antec Signature 1300 Platinum　レビュー目次

１．Antec Signature 1300 Platinumの外観や概要について
２．Antec Signature 1300 Platinumのケーブルや電源端子について
３．Antec Signature 1300 Platinumのファンノイズと電圧安定性
４．Antec Signature 1300 Platinumのレビューまとめ



【機材協力：Antec 国内正規代理店リンクスインターナショナル】

Antec Signature 1300 Platinumの外観や概要について

早速パッケージを開封してAntec Signature 1300 Platinumの外観や付属品をチェックしていきます。
「Antec Signature 1300 Platinum」は国内正規代理店リンクスインターナショナルを経由した10年間の長期保証が受けられます。なお保証の申請にはシュリンクに貼られた代理店の正規取り扱い品を証明するシールが必要になるので間違って破棄しないよう、購入時のレシートや納品書と一緒に大切に保管しておいてください。

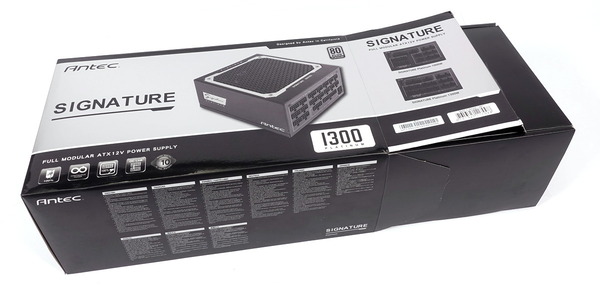

「Antec Signature 1300 Platinum」のパッケージは横長でキャラメル箱と呼ばれる外装スリーブに茶色のダンボール製内パッケージという構造になっており、若干開けにくさを感じます。

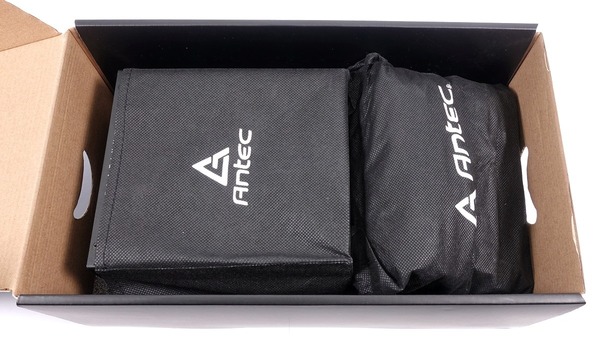

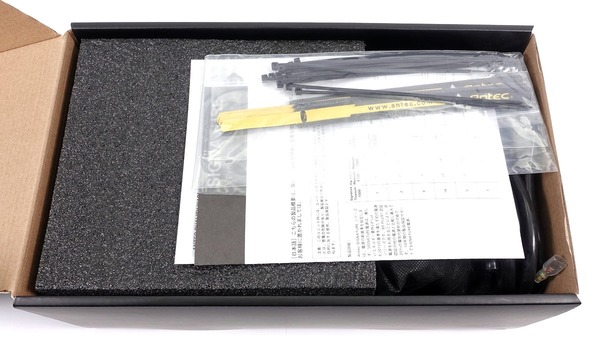

パッケージを開くとまずは電源ユニットのケーブルタイや保証書など各種付属品が入っていました。その下には左側にスポンジのスペーサーで安置された電源ユニットが、右側にはACケーブルと専用不織布バッグの中に入れられた状態でモジュラーケーブル各種が収められています。

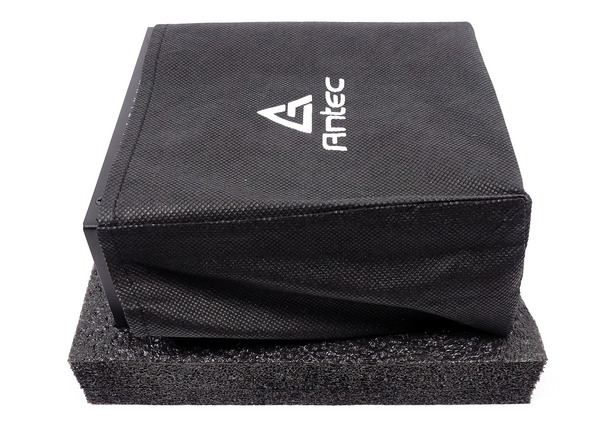

電源ユニット本体は不織布のスリーブに覆われ、スポンジ製スペーサーで保護された状態でパッケージ内に収納されています。

プラグインケーブル以外の付属品は、ACケーブル、マジックテープ、ケーブルタイ、電源ユニット固定用インチネジ4個、クイックマニュアルです。

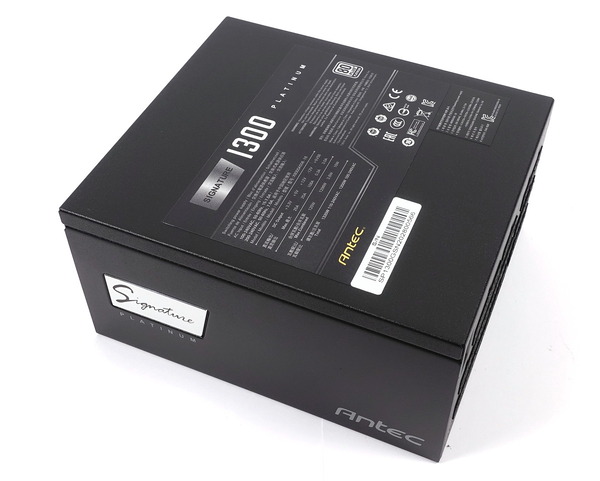

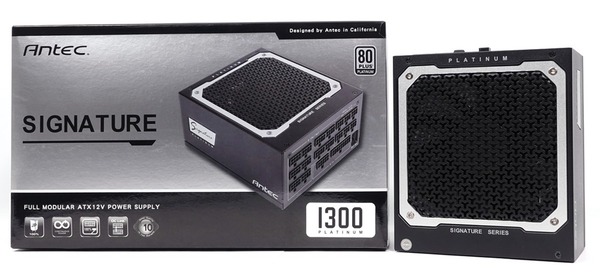

「Antec Signature 1300 Platinum」本体をチェックしていきます。

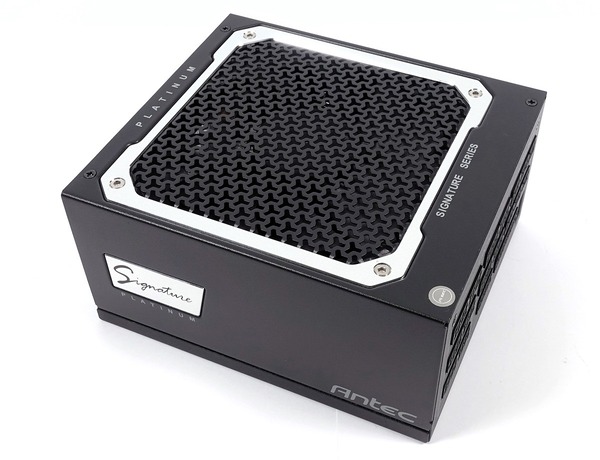

「Antec Signature 1300 Platinum」の外装は高品位な黒塗装が施され、シルバーカラーのロゴプレートやファンフレームがアクセントになって高級な工業製品のような印象を与える外観です。


シルバーカラーのパーツはアルミニウム製で斜めにカットされた角のアルミニウム素地が光を反射して輝くところも美しく、高級感を醸し出しています。

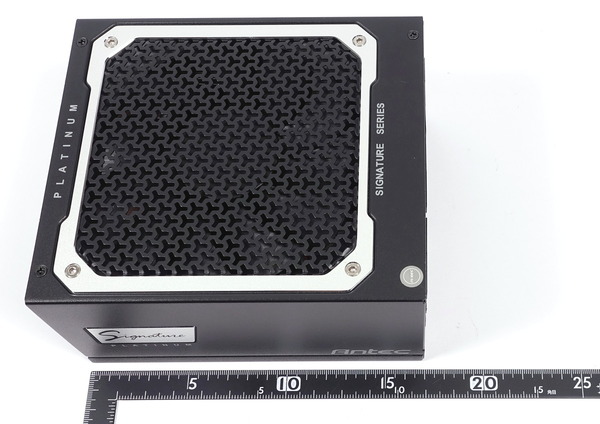

Antec Signature 1300 Platinumは電源容量1300Wの超大容量ですが50％負荷時の変換効率92％以上を保証する80PLUS Platinum認証の低発熱を活かして奥行はコンパクトな170mmとなっています。

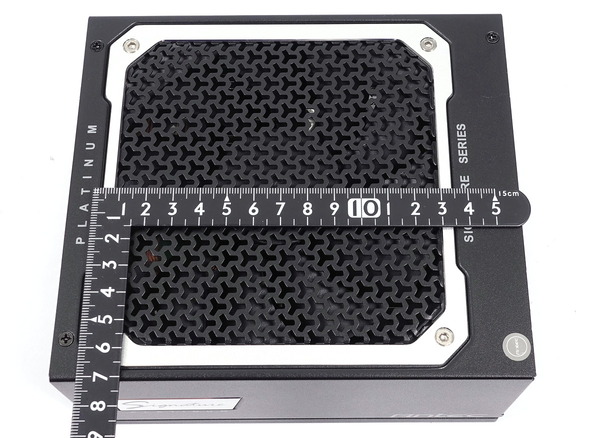

「Antec Signature 1300 Platinum」の冷却ファンは、最近の電源ユニットのトレンド通りに135mm角の大型サイズです。冷却ファンに採用されている高性能流体動圧軸受（FDB）は、摩擦抵抗を低減、回転時の軸ブレと振動を防止して、ファン回転時の振動音を極限まで抑制し、抜群の低ノイズで最適なエアフローを供給するとのこと。

「Antec Signature 1300 Platinum」は低負荷時に冷却ファンを停止させるセミファンレス機能「Zero RPM MODE」にも対応しています。Zero RPM MODEはハードウェアスイッチ1つでON/OFFの切り替えが可能です。

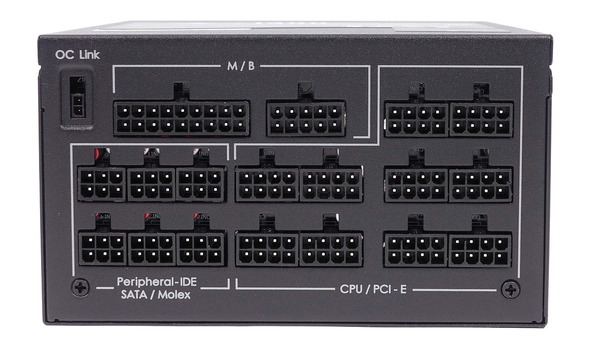

Antec Signature 1300 PlatinumはATX24PINからPCIE補助電源まで全てのケーブルが着脱可能なフルプラグイン式になっているので環境に合わせて使用するケーブルが選択できます。

また「Antec Signature 1300 Platinum」などAntec Signatureシリーズは独自機能「OC Link」に対応しています。OC Linkは、OCerや複数電源ユニットを搭載可能なサーバー・ワークステーションに向けた機能となっており、専用ケーブルで接続することによって2基の電源ユニットを同時に使用できます。

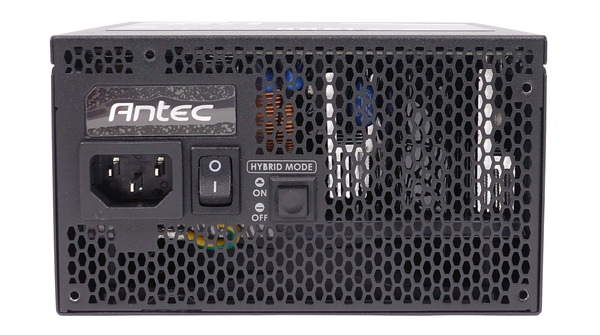

ACコンセントケーブルは国内のPC関連でよく使われる3PINタイプの端子になっています。コンセントからの電力供給を簡単にカットできるロッカー型ハードウェアスイッチが付いています。排気用の背面エアスリットもほぼ全体に及び大きく取られているので通気性も十分です。

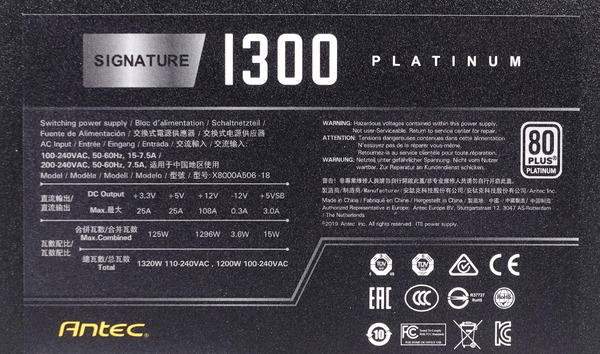

「Antec Signature 1300 Platinum」はシステム負荷50％の環境下において92％以上の電力変換効率を発揮することが確認済みの80PLUS Titanium認証を取得、1300Wという超大容量な電源ユニットです。+12Vはシングルレールで108Aの出力に対応します。
10コア以上のウルトラメニーコアCPUへ電力供給を行うEPS電源や、TGP300W超のウルトラハイエンドGPUへ電力供給を行うPCIE補助電源では、それだけで20Aを超える出力を要求することもありますが、Antec Signature 1300 Platinumはそれに対して安定した電力供給が可能な容量を備えています。

「Antec Signature 1300 Platinum」には、Antec独自のPhaseWave Designが採用されています。ノイズの発生や伝達ロスを抑制するワイヤーレス基板、高周波ノイズとスイッチング損失を抑制したフルブリッジLLC回路、優れた変換効率を実現するDC-DCコンバータを搭載し、高効率で低発熱な回路は高負荷時でも安定した出力を実現します。

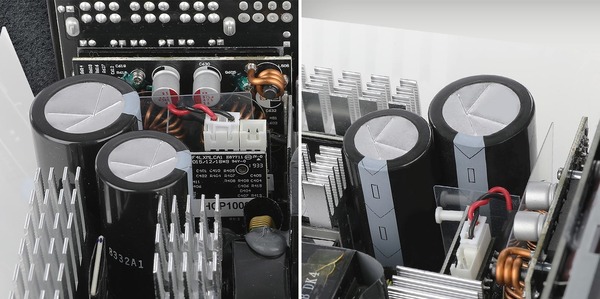

また電解コンデンサには1次側と2次側の全てにおいて、超低ESR・超低インピーダンスな日本メーカー製の高品質コンデンサを採用し、より長寿命で安定した電圧を提供します。


内部設計に関して、公式の情報ではありませんが、「Antec Signature 1300 Platinum」のOEM元と思われるSeasonic PRIME 1300W Platinumの情報を参照すると次のようにアピールされています。
最新設計「MTLR(Micro Tolerance Load Regulation)」では、負荷電流（出力電流）の変動に対して電源の出力電圧がどのくらい変動するかという負荷レギュレーションにおいて、非常にタイトな0.5％という負荷制御の許容範囲内で、出力電圧を一定に保ちます。この非常に優れた電気的性能と安定性は、高性能システムの電源を選ぶ上で理想的な選択肢となります。
背面パネルとPCB（プリント回路基板）が銅板によって接続するケーブルレス接続の内部構造が採用され手動挿入時に製造誤差の可能性を低下させるだけでなく、作動時の出力電力の品質が改善されます。加えて大幅にケーブルが軽減されたことによって内部構造が綺麗に整理され電源ユニット内のエアフロー改善にも寄与しています。

Antec Signature 1300 Platinumのケーブルや電源端子について

「Antec Signature 1300 Platinum」に実装されている電源コネクタの種類やケーブル長についてチェックしていきます。

「Antec Signature 1300 Platinum」に付属するプラグインケーブルは、ATX 24PINのみ黒色のスリーブまとめ型ですが、それ以外のPCIE補助電源、EPS電源、SATA電源、4PINペリフェラル電源のケーブルは取り回しに優れ実用性の高い黒色のきしめん型フラットケーブル（リボンケーブル）が採用されています。

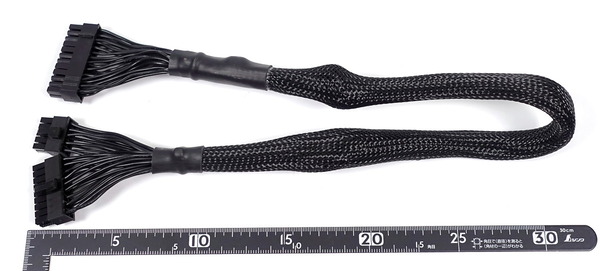

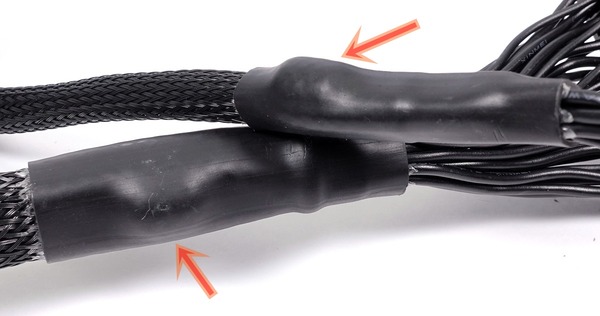

スリーブまとめ型ケーブルは一般には安価な電源ユニットに採用されることの多いケーブルの種類になりますが、「Antec Signature 1300 Platinum」に付属するケーブルのマザーボードに接続する側のコネクタの根本を確認してみると、熱収縮チューブが明らかに膨らんでおり、どうやら電力波形の安定化やノイズ低減のためコンデンサ等の素子がケーブル側にも埋め込まれているようです。そのため「Antec Signature 1300 Platinum」では高級電源で採用の多いフラットきしめん型ではなくスリーブまとめ型のケーブルが採用されているようです。



「Antec Signature 1300 Platinum」で使用可能な電源ケーブルの長さやコネクタ数の一覧は次のテーブルのようになっています。


Antec Signature 1300 Platinumの電源ケーブルについて個別にチェックしていきます。
Antec Signature 1300 PlatinumのATX24PINケーブルは大型フルタワーPCケースにも対応可能な610mmのスリーブまとめ型ケーブルが採用されています。

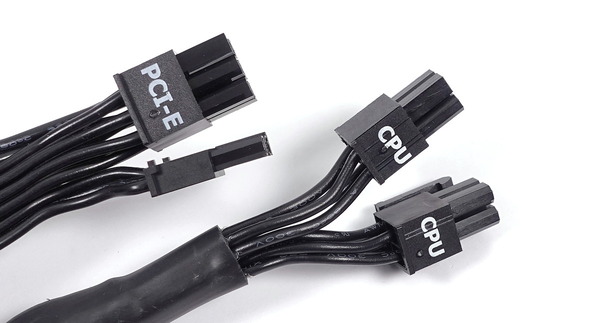

PCIE補助電源とEPS電源のケーブルは見分けるのが面倒ですが、「Antec Signature 1300 Platinum」のプラグインケーブルではコネクタの側面に「PCIE」と「CPU」と表記されて、自作PC初心者にもわかりやすくなっています。

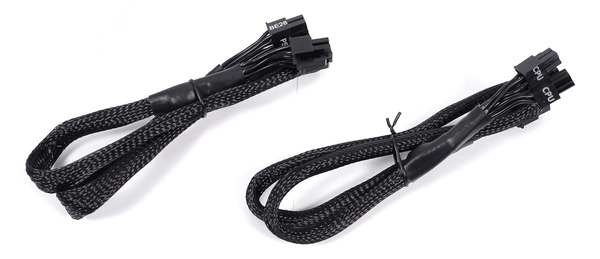

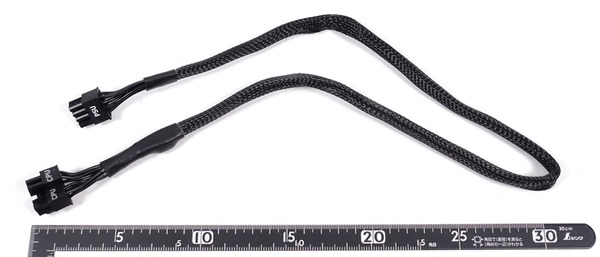

「Antec Signature 1300 Platinum」にはEPS電源ケーブルとして650mmのケーブルが2本付属します。
Intel Core-Xに対応するX299マザーボードやAMD Ryzen Threadripperに対応するTRX40マザーボードなどエンスー向け高性能マザーボードではEPS電源として8+4PINや8PIN×2を要求するものもありますが、Antec Signature 1300 PlatinumではEPS電源8PIN端子は2基搭載されているので問題なく対応可能です。

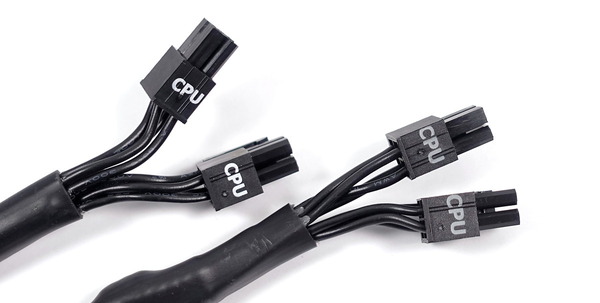

2本のEPS電源ケーブルのEPS端子はいずれも、8PINを4+4PINに分離可能なコネクタが採用されています。欲を言えば使い勝手を考えると2本のうち1つは分離に対応していないコネクタを採用するか、4PIN同士がロックピンで結合できるコネクタ（参考写真）を採用して欲しいところ。

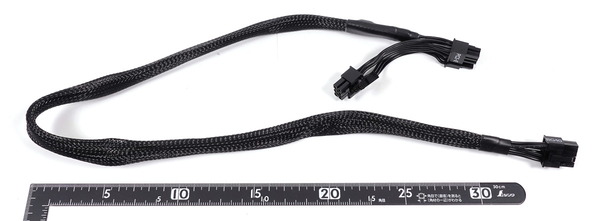

「Antec Signature 1300 Platinum」に付属するPCIE補助電源ケーブルは、8PIN（675mm）からもう1つの8PIN（75mm）が分岐するケーブルです。8PINコネクタはいずれも6+2PINに分離可能なタイプです。

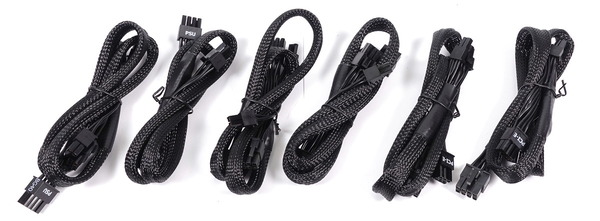

「Antec Signature 1300 Platinum」のPCIE補助電源ケーブルは、2コネクタのケーブルが6本付属しており、最大で12個の8PINコネクタを使用できます。コネクタ数的にも電源容量敵にもマルチGPUに余裕で対応が可能です。

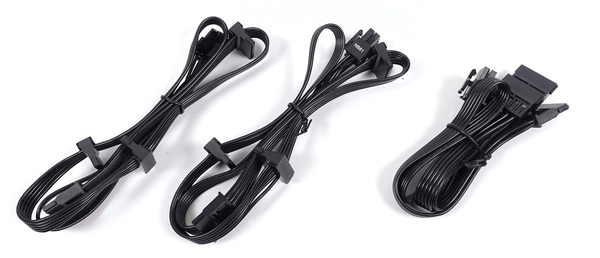

SATA電源ケーブルは全長730mmのL字4コネクタ（400 + 110 + 110 + 110 mm）のケーブル2本と、全長800mmのストレート4コネクタ（350 + 150 + 150 + 150 mm）で、計12コネクタの3本のケーブルが付属します。
SATA端子は12基使用可能（4PINペリフェラル変換を含めると14基）となっており多数のHDDストレージを搭載するようなサーバー機用の電源としても使用できます。



4PINペリフェラル電源ケーブルは全長700mmの3コネクタ（460 + 120 + 120 mm）と全長470mmの2コネクタ（350 + 120 mm）の2種類があります。



さらにオプションケーブルとして4PINペリフェラル端子1つをSATA電源端子2つに分岐できる変換ケーブルも1本付属します。ケーブル長は300mm (150 + 150mm)、ストレートコネクタのシリアルケーブルです。

ほぼディスコンですがフロッピー端子の変換ケーブルも付属します。

Antec Signature 1300 Platinumのファンノイズと電圧安定性

Antec Signature 1300 Platinumの負荷に対する冷却ファンの動作をチェックしてみました。
Antec Signature 1300 Platinumの検証機材は次のようになっています。



上記のベンチ機でグラフィックボードをGeForce GTX 1650、GeForce GTX 1660 Ti、GeForce RTX ２070 SUPER、GeForce RTX ３080、GeForce RTX 3090、Radeon VIIなどに変え、もしくは電力制限等から調整を行って、特定の消費電力に対する負荷時の電源ファンのファンノイズを測定しました。測定負荷にはTime Spyグラフィックテスト1を15分以上ループさせています。

また今回検証する「Antec Signature 1300 Platinum」は電源容量1000Wの大容量電源ユニットなので、シングルでもTGP350Wという非常に大きい消費電力を要求するGeForce RTX 3090を2枚使用したマルチGPU、NVLink SLIで1000Wを超える負荷をかけました。
・GeForce RTX 3090 NVLink SLIの性能をベンチマークで比較検証

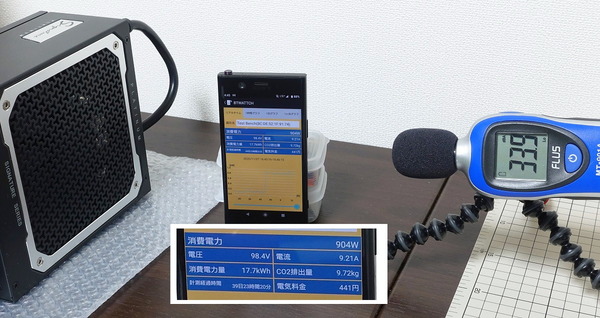

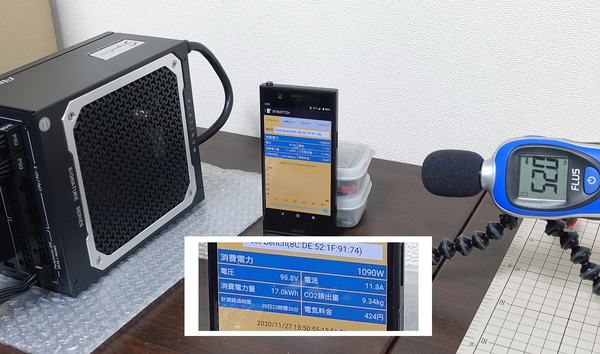

消費電力の測定にはBluetooth接続でスマホから消費電力を見られるワットチェッカー「ラトックシステム REX-BTWATTCH1」を使用して、電源ユニットの変換損を含めたシステム全体の消費電力をチェックしています。なお同ワットチェッカーでは消費電力は1秒ごとにW単位で表示されますが、平均的な数値になっており実際の瞬間最大値はさらに高い値を取っている場合があります。記事中では表示値からおおよその平均を取って表記しますが、実際には＋100Wから＋200Wの瞬間的な負荷が発生することがあるので注意してください。


・ラトックシステムのスマホ対応ワットチェッカー第2世代を試す



電源ユニットのファンノイズはサウンドレベルメーターを利用してノイズレベルを測定・比較していきます。

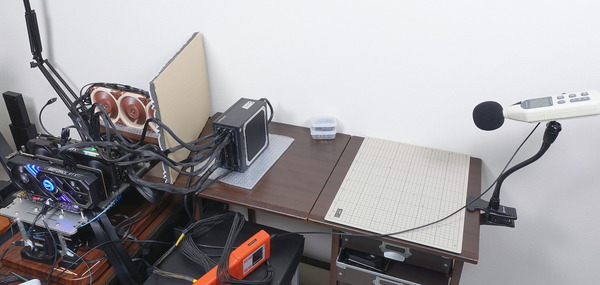

電源ユニットは机の上に横置きとし、電源ユニットの吸気面と向かい合わせにして50cmほど離した位置にサウンドレベルメーターを設置しています。

この測定方法において電源OFF時の騒音値は30dB未満です。目安として騒音値が35dBを超えたあたりからファンノイズがはっきりと聞こえるようになりますが、35～38dB以下であればPCケースに入れてしまえばファンノイズが気になることはそうそうないと思います。40dB前後になると煩く感じ始め、45dBを超えるとヘッドホンをしていてもはっきり聞き取れるくらいになります。
A特性で測定しているのである程度は騒音値にも反映されていますが、同じ騒音値でも周波数（ファン回転数）が高いほど体感としては大きな音に感じやすく、また不快に感じたり感じなかったりは音の性質（細かい乱高下の有無や軸ブレ）にもよるので注意してください。
＊記事中に青色の騒音計も出てきますが、ファンノイズが大きく変化する時やファンストップ時の指標、距離などを統一せずにざっくり”とても静か”と分かりやすくするため、等に使っているだけなので数値自体の比較はしないでください。

またベンチ機のCPUクーラーやグラフィックボードから出るファンノイズについては吸音材の板を使用して電源ユニット本体のファンノイズ測定への影響を下げています。電源ユニットのファンノイズを測定する瞬間は電源負荷に影響が出ないように注意した上で、グラフィックボードやCPUクーラーの冷却ファンのファン速度を下げているので、測定値33dB以上であれば、これらの影響は基本的に無視して問題ありません。



消費電力とファンノイズの測定結果は次のようになりました。
「Antec Signature 1300 Platinum」のファンノイズについては、シングルグラフィックボード環境で一般的に消費される400Wはもちろん、TGP300W超のRTX 3080/3090を搭載した500W負荷までノイズレベルは37dB以下と良好な数値を示しています。さらに電源負荷900W辺りまではノイズレベルが38dB前後に収まるので、PCケースに入れてしまえばファンノイズはほとんど気になりません。
電源負荷が1000Wを超えた辺りでノイズレベルが40dBを超過するのでPCケースに入れた状態でもハッキリとファンの動作が分かる程度にファンノイズは発生しますが、煩く感じるほどではないはずです。

「Antec Signature 1300 Platinum」のファン動作モードはアイドル時でもノイズレベルが36dB程度と比較的に高めでベンチ台に平置きした状態ではファンノイズがハッキリ聞こえますが、そこから電源負荷500Wくらいまではファン速度が変化せず36dB前後に収まります。PCケースに組み込んでしまえば負荷500W以下において「Antec Signature 1300 Platinum」のファンノイズはほぼ聞こえないはずです。

GeForce RTX 3090 NVLink SLIに加えて、CPUにもフル負荷のかかる動画エンコードを行って1100Wクラスの負荷が発生しますが、「Antec Signature 1300 Platinum」は1300Wという仕様値電源容量の通り1000Wオーバーの負荷も難なく対応しました。1000W超クラスの負荷になるとノイズレベルが40dBを超過するのでPCケースに組み込んでもファンノイズは聞こえますが、エアコンをゆっくり動かすのと同じ程度なので煩く感じることはないと思います。

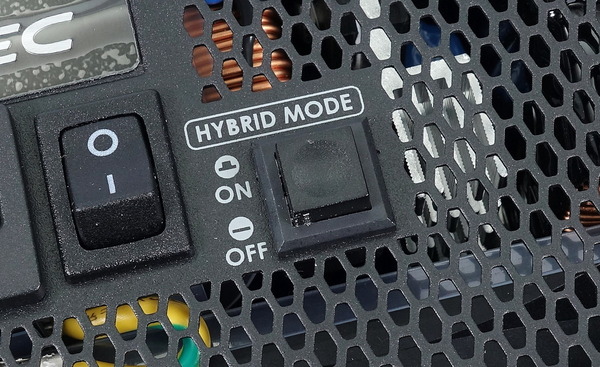

「Antec Signature 1300 Platinum」は電源ユニット背面に設置されたハードウェアスイッチを非押下状態にすると低負荷においてセミファンレス機能に対応したHybrid Modeで動作させることができます。
「Antec Signature 1300 Platinum」においてセミファンレス機能のファンの始動および停止のトリガーは内部温度センサーとなっており、500Wから1000Wの大負荷をかけても内部温度センサーが閾値に達しなければファンは始動しません。

試しに500Wの負荷を長期的にかけてみたところ、ファンの始動まで10分ほどかかりました。また温度センサーを制御ソースにしているので、逆にファンが始動してからしばらく経って閾値を下回るとファンは停止します。500Wの負荷をかけ続けた場合、10分程度のスパンで始動と停止を繰り返しました。実際にどの程度のスパンで始動と停止を繰り返すかは環境（内部温度センサー）次第となります。
長期的に大きい負荷がかかった時、「Antec Signature 1300 Platinum」のセミファンレス動作でファンは始動と停止を繰り返しますが、ファン始動時に一瞬だけフル回転になるような動作はなく、ファンノイズが煩わしい変化をすることもないので、常時動作モードとセミファンレスモードはお好みで選択すればOKです。



続いて「PassMark Inline PSU Tester」という電源電圧等の検証ツールを使用し、電源容量の半分を超えるような大負荷時にPCIE補助電源+12Vがどの程度安定しているのかチェックしてみました。（まだ20年10月から導入したばかりなので参考までに）
PassMark Inline PSU TesterについてはTechpowerupという海外サイトにおいてその測定値が、電力測定用の専門機器と比較してどれくらい精度があるのか検証されています。
PassMark Inline PSU Testerでは単純な電力・電圧・電流だけでなく、リプル、PSU Timings、Slew Rateなど細かい部分も計測できるのですが、内容が専門的になり過ぎ、一部測定値は専門測定機器に比べて誤差が大きい（TPUによると）という理由もあって、当サイトでの検証では測定値が信頼できそうで、なおかつ電源ユニットの性能として一般ユーザーにとっても身近かつ分かりやすい、PCIE補助電源+12Vの安定性に的を絞ってチェックしていきます。

「PassMark Inline PSU Tester」を使用したPCIE補助電源+12V安定性の検証方法についてはファンノイズの測定と同様に、3DMark Time Spyグラフィックテスト1のループ再生を使用して一定の電源負荷をかけ続けます。さらに電源負荷をかけたい場合はグラフィックボードを2枚にしたり、同時にCPUを使用した動画のエンコードを行ったりします。以上の方法で一定の電源負荷を10分程度かけ続け、その間にグラフィックボードに接続したPCIE補助電源の+12V電圧がどの程度安定しているのか、ログから確認します。

また負荷として3DMark Time Spy グラフィックテスト1ではなく、AIDA64 System Stability Testを使用することもあり、検証に使用した負荷は文章やグラフに併記しています。AIDA64 System Stability Testを使用すると3DMark Time Spy グラフィックテスト1に比べて電力変化が小さいので、電圧変動も小さくなります。

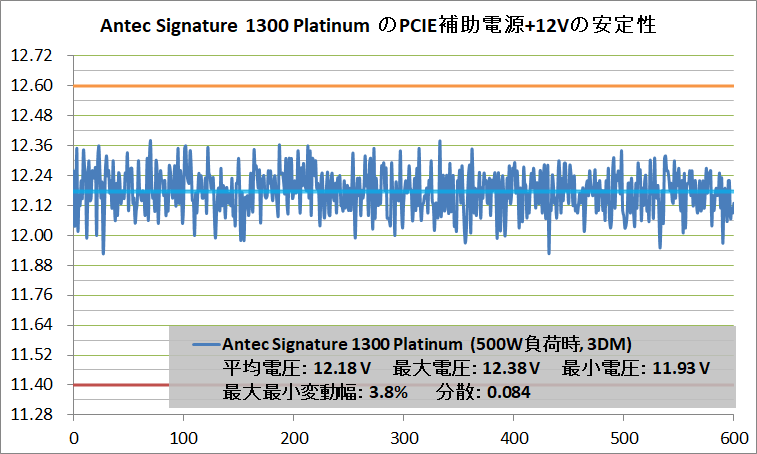

「Antec Signature 1300 Platinum」に対して3DMarkで500W程度の電源負荷をかけ続けた時に、グラフィックボードへ接続したPCIE補助電源の+12V電圧の挙動は次のグラフのようになりました。連続変化ではありませんが観測された最大値と最小値の変動幅は3.8％程度でした。
全体として12.00Vを可能な限り下回らないように、という電圧設計（制御）であることが伺える動作です。極端に高い電圧なら機器の破損に繋がりそうですが、この程度の誤差で確実に12Vを下回らないというのは、電圧の安定性が求められるCPUやGPUのOCに向いている動作なのではないかと思います。

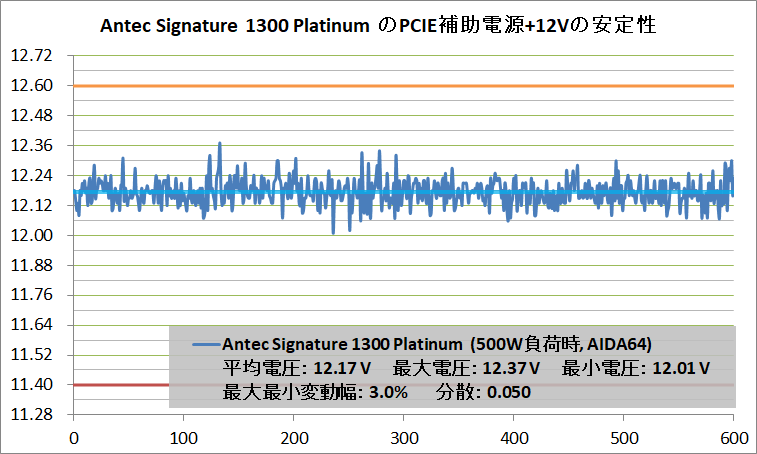

「Antec Signature 1300 Platinum」に対してAIDA64で500W程度の電源負荷をかけ続けた時に、グラフィックボードへ接続したPCIE補助電源の+12V電圧の挙動は次のグラフのようになりました。連続変化ではありませんが観測された最大値と最小値の変動幅は3.0％程度でした。


続いてGeForce RTX 3090 NVLink SLIを使用して電力負荷をさらに上げました。「Antec Signature 1300 Platinum」に対して900W～950W程度の電源負荷をかけ続けた時に、グラフィックボードへ接続したPCIE補助電源の+12V電圧の挙動は次のグラフのようになりました。連続変化ではありませんが観測された最大値と最小値の変動幅は2.0％程度でした。
1000W超級の負荷に対して電圧推移の変動幅が小さいこと一目見て分かり、流石は高性能電源で知られるSeasonicのOEMだと感じました。

Antec Signature 1300 Platinumのレビューまとめ

最後に「Antec Signature 1300 Platinum」を検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ

• 電源容量1300W、変換効率92％以上の80PLUS Platinum認証取得のハイエンド電源ユニット
• +12Vはシングルレールで最大108Aに対応
• Antec Signatureシリーズの工業製品的、質実剛健なデザイン
• 負荷700Wまで騒音値は38dB前後に収まり、1000W超でも43dB前後なので、
  PCケースに組み込めばファンノイズに気付いても煩く感じることはないレベル
• 背面ボタンでON/OFF切り替えが可能なセミファンレス機能
• 内部温度センサーが閾値以下なら1000Wクラスの負荷でも一時的にファンは停止
• 国内正規代理店リンクスインターナショナルを介した10年間の正規保証

悪いところor注意点

• 主要な電源ケーブルはリボンケーブルではなくスリーブまとめ型ケーブルで太い

• セミファンレス機能でファン始動時のノイズが大きい
• 税込み4.9万円程度と非常に高価（2020年11月現在）


「Antec Signature 1300 Platinum」は電源容量1300Wの大容量、50％負荷時に92％以上の非常に優れた変換効率を証明する80PLUS Platinum認証取得、+12V出力はシングルレール108Aとなっており、2020年現在、自作PC向けとしては最高クラスのハイエンド電源ユニットです。
NVIDIA/AMDともにPCゲーミングにおけるマルチGPUのサポートを事実上中断しているので数年前のようにマルチGPUゲーミングPCに最適、とは言えませんが、クリエイターやAI研究のような用途では複数グラフィックボードを使用することもあり、HDDを数十台搭載するような大型サーバー機などにも対応できるので、サーバー・ワークステーション向け電源ユニットとして最適な製品だと思います。

冷却ファンの動作についても「Antec Signature 1300 Platinum」は、変換効率上位のSignature Titaniumと比べると流石に静音性では一段劣りますが、実用上は静音動作と呼んで問題ないレベルの静音性を実現しています。
一般的なシングルグラフィックボード環境における500W程度から変換効率的にスイートスポットな700W程度までのノイズレベルが38dB前後に収まっており、PCケースに入れてしまえば注意してファンノイズに気付く程度です。実用的な上限である1000～1100W程度まで負荷がかかると流石にファンノイズも大きくなってきますが、それでもPCケースに入れた状態でファンノイズが煩く感じない程度に収まっていると思います。
セミファンレス機能についても、スイッチで有効・無効を任意に選択できる、ファン始動時にフル回転することがなく静か、など快適に運用できるポイントをシッカリと押さえています。

以上、「Antec Signature 1300 Platinum」のレビューでした。
