Core i9 12900Kなど第12世代Alder Lake-S CPUに対応するZ690チップセット搭載マザーボードとしてASUSからリリースされた、自作er大注目なPCIEスロット固定ラッチの解除を簡単にする新機能 PCIe Slot Q-Releaseを搭載し、従来規格DDR4メモリをサポートするゲーミングモデル「ASUS ROG STRIX Z690-A GAMING WIFI D4」をレビューします。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01607_DxO


製品公式ページ:https://rog.asus.com/jp/motherboards/rog-strix/rog-strix-z690-a-gaming-wifi-d4-model/
マニュアル:







ASUS ROG STRIX Z690-A GAMING WIFI D4 レビュー目次


1.ASUS ROG STRIX Z690-A GAMING WIFI D4の外観・付属品
2.ASUS ROG STRIX Z690-A GAMING WIFI D4の基板上コンポーネント詳細


3.ASUS ROG STRIX Z690-A GAMING WIFI D4の検証機材

4.ASUS ROG STRIX Z690-A GAMING WIFI D4のBIOSについて
5.イルミネーション操作機能「ASUS AURA Sync」について
6.ASUS ROG STRIX Z690-A GAMING WIFI D4のOC設定について


7.ASUS ROG STRIX Z690-A GAMING WIFI D4の動作検証・OC耐性

8.ASUS ROG STRIX Z690-A GAMING WIFI D4のレビューまとめ


【注意事項】
同検証は2021年11月下旬に行っておりASUS ROG STRIX Z690-A GAMING WIFI D4のBIOSは0707を使用しています。最新BIOSでは修正されている不具合や追加されている機能もあると思うので、最新BIOSのリリースについては公式ページを各自でチェックしてください。

サポート:https://rog.asus.com/jp/motherboards/rog-strix/rog-strix-z690-a-gaming-wifi-d4-model/helpdesk_bios

【2021年11月29日:初稿】
レビュー記事初稿を公開、BIOS:0707で検証


【機材協力:ASUS Japan】



ASUS ROG STRIX Z690-A GAMING WIFI D4の外観・付属品

まず最初にASUS ROG STRIX Z690-A GAMING WIFI D4の外観と付属品をチェックしていきます。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01608_DxO

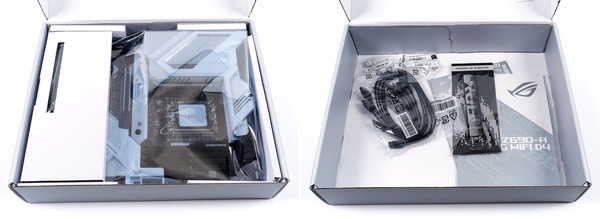

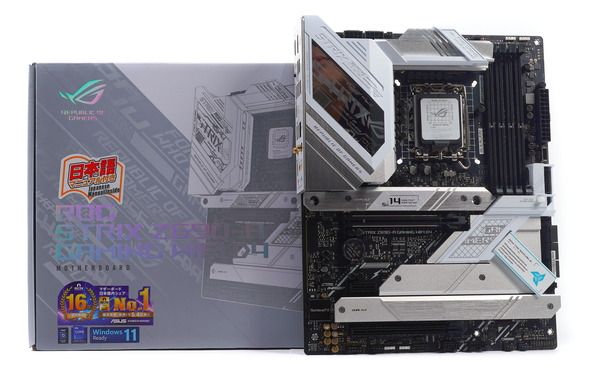

「ASUS ROG STRIX Z690-A GAMING WIFI D4」のパッケージは一般的なN式箱で、蓋を開くと上段にはマザーボード本体が収められており、下段には各種付属品が収められた小分けパッケージが入っていました。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01609_DxO-horz

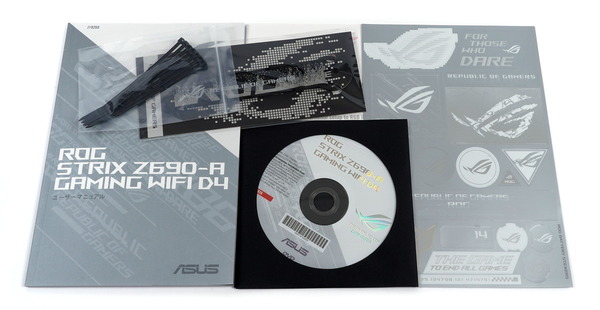

マニュアルなど冊子類で必要なものが一通り揃っています。その他にもステッカーなどが付属します。ドライバ類についてはそろそろUSBメモリに移行して欲しいところ。ASUS製のマザーボードなので定評のある詳細日本語マニュアルも付属します。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01611_DxO

組み立て関連の付属品として、SATAケーブル4本、M.2 Q-LATCH(ノブ式×1、ネジ式×1)、M.2 SSD用スペーサーラバーパッド、WiFiアンテナが付属します。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01612_DxO

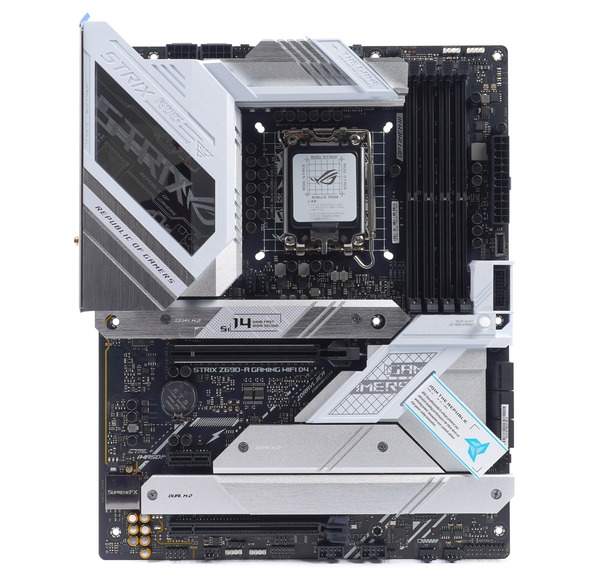

マザーボード全体像は次のようになっています。
「ASUS ROG STRIX Z690-A GAMING WIFI D4」はATXフォームファクタのマザーボードです。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01619_DxO
ASUS ROG STRIXシリーズというと、ブラックを基調に赤色のアクセントカラーのイメージが強く、実際にDDR5メモリに対応するSTRIX-Fなどはそのカラーリングですが、「ASUS ROG STRIX Z690-A GAMING WIFI D4」は同社PRIMEシリーズのような白銀に水色がアクセントカラーという配色です。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01621_DxO
「ASUS ROG STRIX Z690-A GAMING WIFI D4」のリアI/OカバーはVRM電源ヒートシンク一体型で、天面には”I/O Zone Aura ライティング”と呼ばれる、電子回路やROG STRIXロゴが描かれた鏡面アクリルプレートが装着されています。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01623_DxO

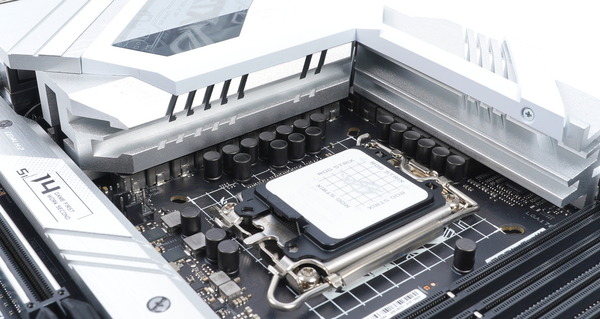

CPUソケットの左側と上側はいずれも巨大かつ複雑なフィンカットが施されたヒートシンクが採用されており、特に左側はリアI/Oに覆い被さる部分も含めて全てアルミニウム製ヒートシンクです。
ASUS ROG STRIX Z690-A GAMING WIFI D4_Cooler

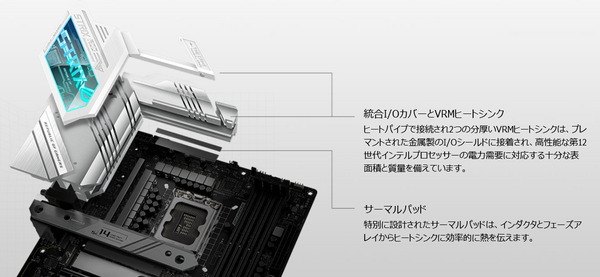

「ASUS ROG STRIX Z690-A GAMING WIFI D4」はメインストリーム向けかつミドルクラスのゲーミングマザーボードながら、80A対応Dr. MOSで構成される17(16+1)フェーズの堅牢なVRM電源が実装されています。
その他にもVRM電源回路を構成する素子として、業界標準を上回る合金チョークコイルと高耐久コンデンサが採用され、CPU負荷時の極端な温度に耐えるよう設計されています。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01624_DxO
ASUS ROG STRIX Z690-A GAMING WIFI D4_VRM

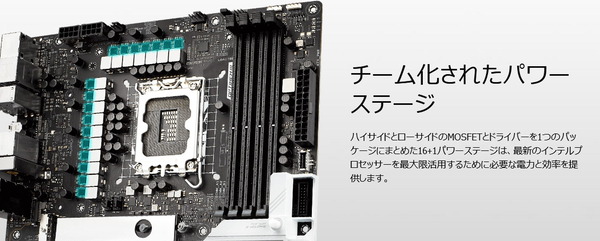

最大で16コア24スレッドとなるIntel第12世代Core-S CPUを組み合わせても安定した大電力の供給が行えるように、「ASUS ROG STRIX Z690-A GAMING WIFI D4」にはEPS電源端子として8PIN×2が設置されています。700W以下のメインストリーム電源ユニットではEPS端子が1つしかないものもあるので組み合わせて使用する電源ユニットには注意が必要です。

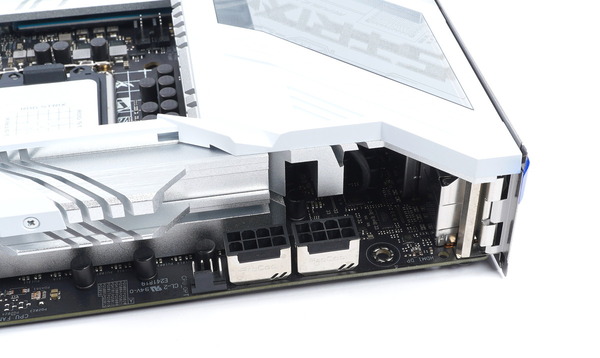

また「ProCool II」と呼ばれる設計のEPS電源コネクタは、低インピーダンスなソリッドピンによってホットスポットの発生を抑制し、金属アーマーはコネクタの補強とともに熱拡散も補助します。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01625_DxO

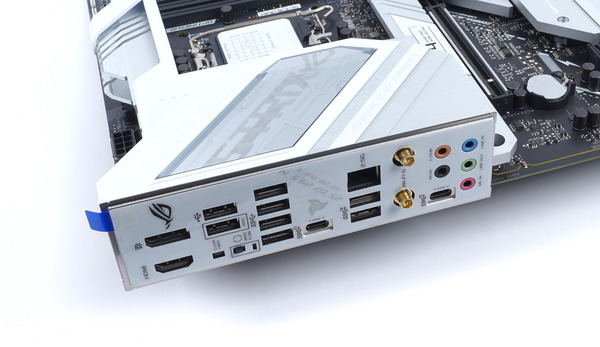

「ASUS ROG STRIX Z690-A GAMING WIFI D4」には一体型リアI/Oバックパネルも採用されています。PCケースにパネルを装着する作業は固くて装着し難かったり、忘れてしまうこともあるのでマザーボードに統合されているのは嬉しい機能です。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01626_DxO

以下USB規格に関する説明がありますが『USB3.2 Gen2 = USB3.1 Gen2』、『USB3.2 Gen1 = USB3.1 Gen1 = USB3.0』と考えて基本的に問題ありません。

リアI/Oには最新のUSB3.2 Gen2規格に対応した2基のUSB Type-A端子と2基のType-C端子が設置されています。下写真で左側のType-Cポートについては20Gbpsの高速通信が可能なUSB3.2Gen2x2にも対応しています。その他に2基のUSB2.0端子と4基のUSB3.0端子も実装されています。
マウス・キーボードなどの周辺機器を多数繋いでいてもVR HMDに余裕で対応可能です。USB3.Xは無線マウスと電波干渉を起こすことがあるので、欲を言えばUSB2.0は少し離れた場所に設置されていると良かったのですが。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01614_DxO
有線LANには一般的なギガビットイーサの2.5倍の帯域幅を実現するIntel製LANコントローラー I225-V(Foxville)による2.5Gb LANが搭載されています。
さらにWiFi6に対応したIntel AX200コントローラーによる無線LANも搭載しています。接続規格としてはWi-Fi 802.11 a/b/g/n/ac/ax、2.4/5GHzデュアルバンド、最大通信速度2400Mbps、Bluetooth 5.2に対応しています。リアI/Oには無線モジュールのアンテナ端子が設置されているので付属のアンテナを接続できます。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01613_DxO

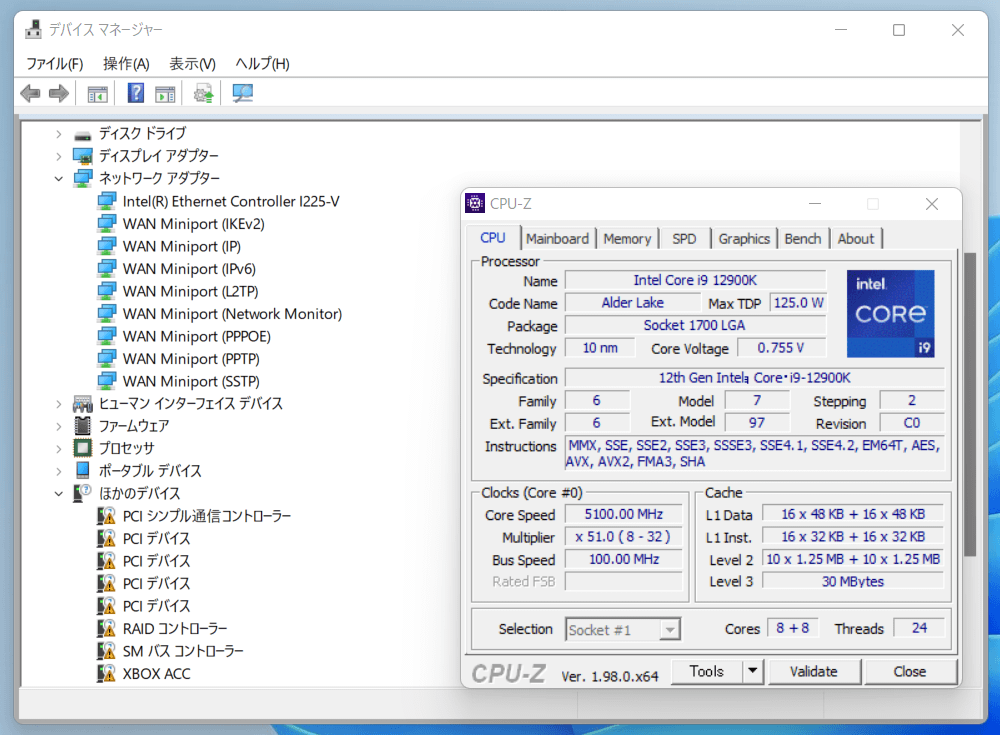

「ASUS ROG STRIX Z690-A GAMING WIFI D4」に搭載されているネットワーク機器のうち、有線LANのIntel I225-V(Foxville)はWindows11の標準ドライバで動作しますが、無線LANのIntel AX201は標準ドライバでは動作しません。
ASUS ROG STRIX Z690-A GAMING WIFI D4_NIC Driver
条件次第では問題になることもあるので詳しくはこちらの記事を参照してください。

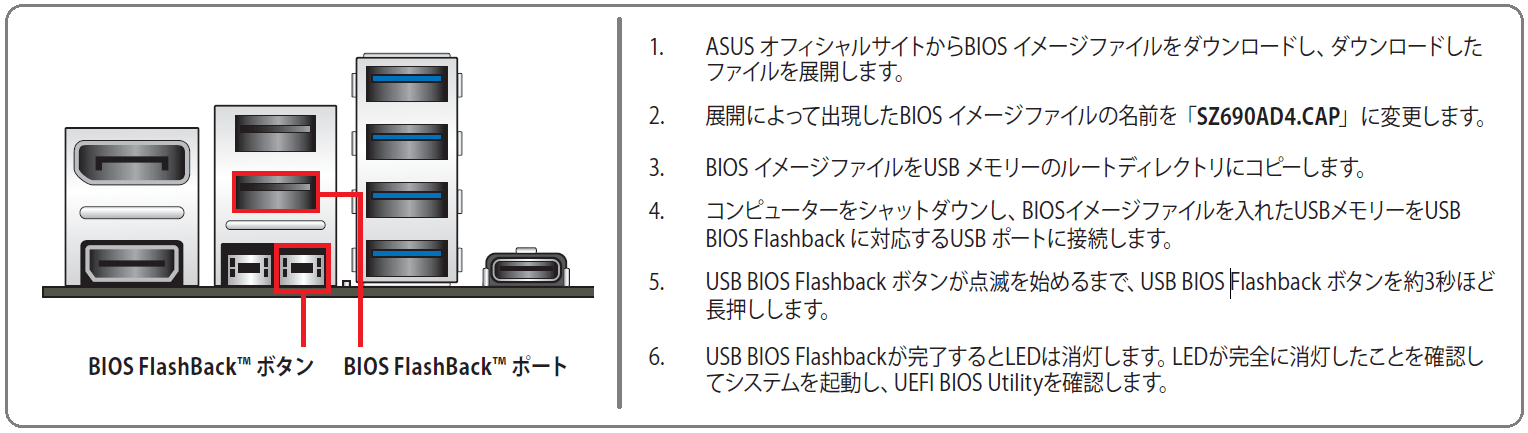

「ASUS ROG STRIX Z690-A GAMING WIFI D4」は「USB BIOS FlashBack」に対応しています。所定のUSB端子にBIOSファイルの入ったUSBメモリを接続して、オンボードボタンを押すと「USB BIOS FlashBack」機能によってCPUやメモリなしの状態でもBIOSの修復・アップデートが可能です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_Flashback



ASUS ROG STRIX Z690-A GAMING WIFI D4の基板上コンポーネント詳細

続いて「ASUS ROG STRIX Z690-A GAMING WIFI D4」のマザーボード基板上の各種コンポーネントをチェックしていきます。

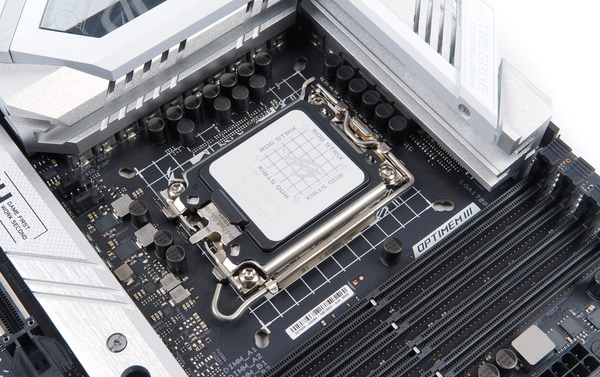

「ASUS ROG STRIX Z690-A GAMING WIFI D4」を始めとしてASUS製Z690マザーボードの多くは、Intel LGA1700標準のCPUクーラーマウントホールに加えて、従来のLGA1200/115X互換のマウントホールも併設されており、LGA1700対応マウント部品がないCPUクーラーも使用できます。
ROG MAXIMUSのようなハイエンドから、TUF Gaming/PRIMEのようなエントリークラスまで、LGA1200互換で設計されているので、CPUクーラー選びで迷ったらASUS製マザーボードにすると楽です。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01631_DxO



「ASUS ROG STRIX Z690-A GAMING WIFI D4」はシステムメモリの従来規格DDR4に対応しています。最新規格のDDR5には非対応なので注意してください。
システムメモリ用のDDR4メモリスロットはCPUソケット右側に4基のスロットが設置されています。固定時のツメはマザーボード上側の片側ラッチとなっています。グラフィックカードを設置するPCIEスロットとは十分な距離があるのでメモリの着脱時に干渉の心配はありません。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01632_DxO

グラフィックボードなどを設置するPCIEスロットは上から[N/A、x16、N/A、N/A、x1、N/A、x16]サイズのスロットが設置されています。上段のプライマリグラフィックボードを2段目のスロットに配置することで、大型ハイエンド空冷CPUクーラーとグラフィックボードの干渉を回避しています。
2段目のx16サイズPCIEスロットはCPU直結PCIE5.0x16レーンに接続されていて他PCIEスロットとの帯域共有はありません。
x1サイズスロットはチップセット経由のPCIE3.0x1帯域となっており、排他利用はありません。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01641_DxO
最下段のx16サイズスロットはチップセット経由のPCIE3.0x4接続で排他利用はありません。PCIE3.0x8には対応していませんが、「ASUS HYPER M.2 X16 GEN 4 Card」や「ROG HYPER M.2 CARD」のようなM.2スロット増設PCIE拡張ボードと組み合わせた時のオプションとしてPCIE4.0x4/x4の帯域分割には対応しています。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_PCIEx16-G3

ASUS ROG STRIX Z690-A GAMING WIFI D4にも最近のトレンドとして2段目のx16サイズスロットには1kgを超える重量級グラボの重さに耐えるように従来のプラスチックスロットよりも垂直方向の力に対して1.6倍、水平方向の力に対して1.8倍も強靭になった補強用メタルアーマー搭載スロットが採用されています。
ASUS ROG STRIX Z690-A GAMING WIFI D4_SAFESLOT

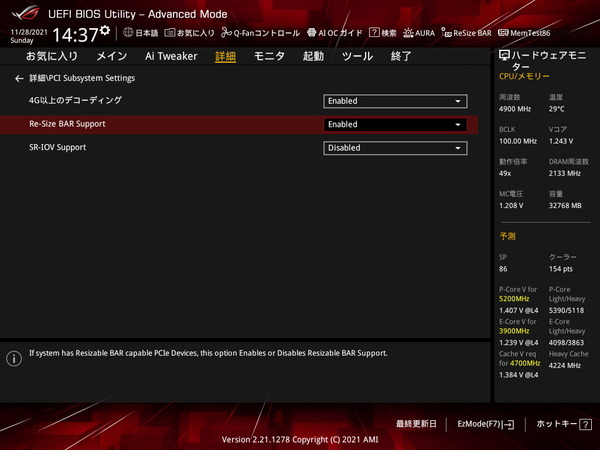

AMD Radeon RX 6000シリーズGPUとAMD Ryzen 5000シリーズCPUの組み合わせがサポートするAMD Smart Access Memoryの名前の方が有名ですが、PCIE規格で策定されているVRAMフルアクセス機能「Re-Size BAR (Base Address Register)」にもASUS ROG STRIX Z690-A GAMING WIFI D4は対応しています。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_Re-Size BAR

大型空冷CPUクーラーを組み合わせた場合など、グラフィックボードを取り外す際にPCIEスロットの固定ラッチを解除するのが難しい、という場面に遭遇したことのある自作erは多いと思いますが、PCIEスロット固定ラッチの解除を簡単にする新機能「PCIe Slot Q-Release」がASUS製Z690マザーボードの一部で採用され始めました。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01622_DxO
PCIe Slot Q-Releaseに対応しているマザーボードでは、PCIEスロット付近に実装されたボタンを押下するだけで簡単にPCIEスロットのロックを解除できます。
ASUS PCIE SLOT Q-RELEASE

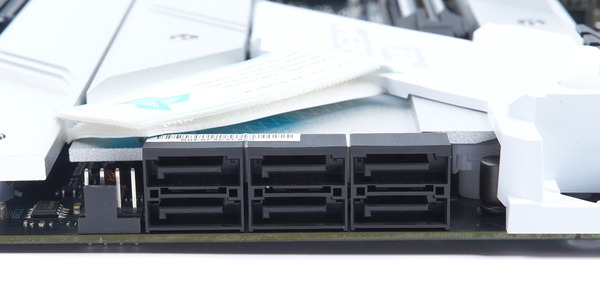

SATAストレージ用の端子はマザーボード右下に6基搭載されています。下写真で右と中央にあるSATA6G_1~4の4基はIntel Z690チップセットのコントローラーによる接続で、RAID0/1/5/10のハードウェアRAID構築にも対応しています。下写真で左側の2基はASMedia製コントローラーによる接続です。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01640_DxO

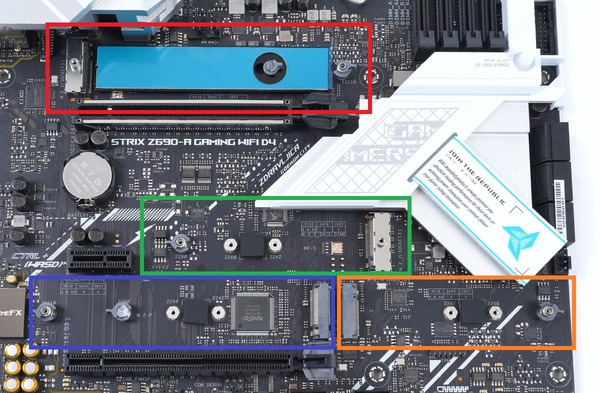

「ASUS ROG STRIX Z690-A GAMING WIFI D4」には高速NVMe接続規格に対応したM.2スロットが、CPUソケット下やPCIEスロットと並んで計4基設置されています。
M.2_1はCPU直結PCIE4.0x4レーンに接続されており、PCIE4.0x4接続のNVMe接続M.2 SSDに対応しています。
M.2_2M.2_3はチップセット経由PCIEレーンに接続されており、NVMe(PCIE4.0x4)接続のM.2 SSDに対応しています。
M.2_4はチップセット経由PCIEレーンに接続されており、NVMe(PCIE4.0x4)接続とSATA接続のM.2 SSD両方に対応しています。ただしSATA接続のM.2 SSDを使用した場合、SATA6G_2が排他利用となります。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01642_DxOs

PCIE4.0対応NVMe M.2 SSDのレビュー記事一覧へ
PCIE4.0対応NVMe M.2 SSDのレビュー記事一覧へ

「ASUS ROG STRIX Z690-A GAMING WIFI D4」のM.2スロットにはM.2 SSD自体の固定にはネジを使用しない、「M.2 Q-LATCH」という独自の構造が採用されています。クリップを90度回すだけで簡単にM.2 SSDを固定できるので非常に楽です。
ASUS M.2 Q-LATCH (2)

「ASUS ROG STRIX Z690-A GAMING WIFI D4」に実装された4基のM.2スロットには、大型M.2 SSDヒートシンクが設置されています。同ヒートシンクを使用することで、グラフィックボードなど発熱から保護し、M.2 SSDがむき出しの状態よりもサーマルスロットリングを抑制する効果が期待できます。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01643_DxO

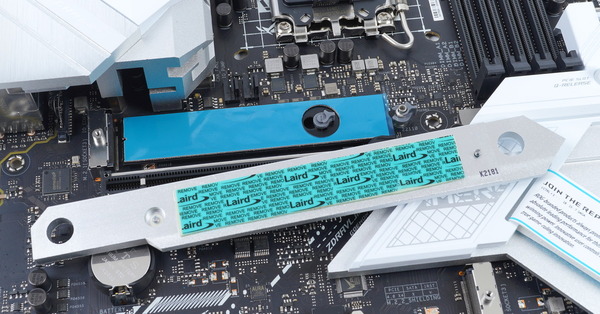

さらに「ASUS ROG STRIX Z690-A GAMING WIFI D4」のM.2 SSDヒートシンクのうち、CPU直結PCIEレーンに接続されているCPUソケット直下のM.2スロットについては、両面ヒートシンク設計を採用しており、背面金属プレートも表面同様にサーマルパッドを介してM.2 SSDと接します。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01644_DxO

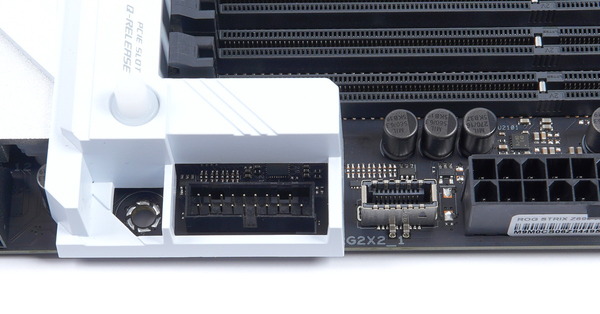

「ASUS ROG STRIX Z690-A GAMING WIFI D4」のマザーボード右側には最新接続規格USB3.2 Gen2(10Gbps)に対応する内部USB Type-Cヘッダーが実装されています。内部USB Type-Cヘッダーと並んで内部USB3.0ヘッダーも1基実装されています。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01633_DxO

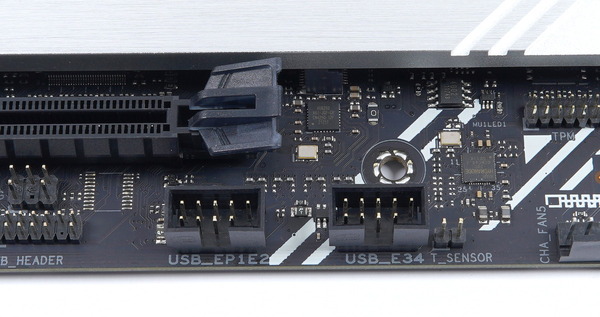

マザーボード下側には2基の内部USB2.0ヘッダーが設置されています。Corsair iCUEやNZXT CAM対応製品などUSB2.0内部ヘッダーを使用する機器も増えていますが、ASUS ROG STRIX Z690-A GAMING WIFI D4であればそれらの機器も問題なく使用可能です。内部USB2.0が2基でも不足する場合はUSB2.0ヘッダー増設ハブの「NZXT INTERNAL USB HUB (Gen3)」や「Thermaltake H200 PLUS」がおすすめです。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01634_DxO

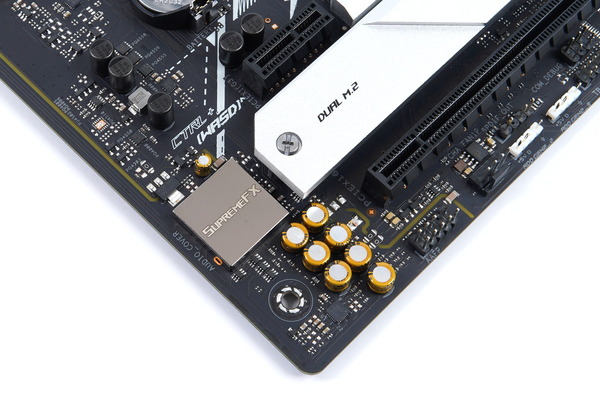

「ASUS ROG STRIX Z690-A GAMING WIFI D4」はミドルクラスのゲーミングマザーボードながら、ALC4080やSavitech SV3H712によって、高音質オンボードサウンド機能を従来機種よりもさらに強化した「SupremeFX」も採用されています。
ALC4080は従来のハイレゾオーディオ(HDA)インターフェイスの代わりにUSBインターフェイスを使用し、192〜384kHzのオーディオ解像度に対応します。ヘッドホンアンプにはSavitech社SV3H712を採用することで、THD+N性能が従来の-72dBから-83dBへと大幅に向上し、より低ノイズで微妙なニュアンスを再現可能になっています。
デジタル部とアナログ部の基板分離、ニチコン製オーディオクラスコンデンサの採用などヘッドホン・スピーカー出力の高音質化にも注力しており、最近のゲーミングマザボはサウンドボード要らずです。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01638_DxO

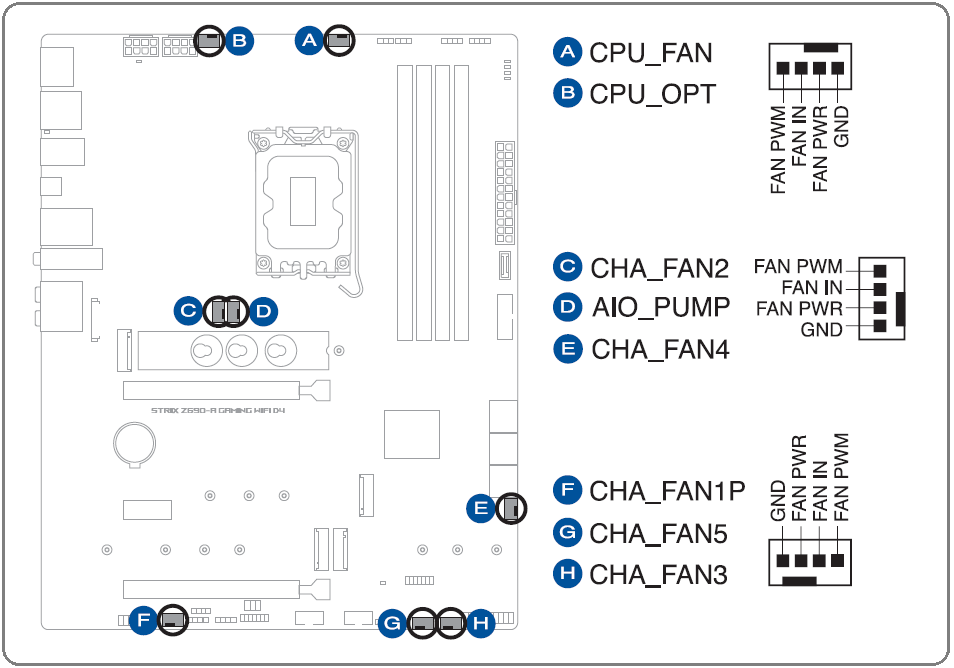

冷却ファンや簡易水冷クーラーのポンプの接続用の端子はマザーボード上の各場所に計8か所設置されています。これだけあれば360サイズなどの大型ラジエーターを複数基積んだハイエンド水冷構成を組んでもマザーボードのファン端子だけで余裕で運用可能です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_Fan

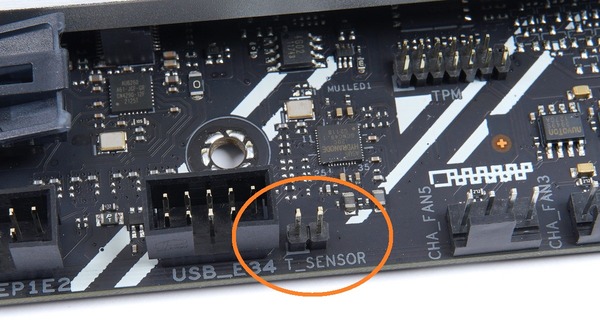

マザーボード上にはDIY水冷PCユーザーに嬉しい外部温度センサーの接続端子が1基設置されています。ASUSのファンコントロール機能は外部センサーをソースにした水温依存のファンコントロールが可能なので管理人は以前から水冷ユーザーにオススメしています。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01639_DxO

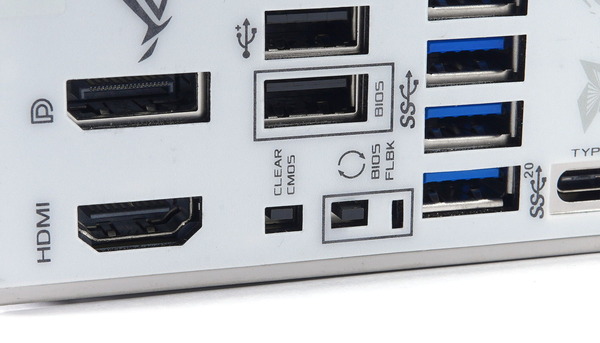

「ASUS ROG STRIX Z690-A GAMING WIFI D4」のリアI/OにはCMOSクリアのハードウェアスイッチも設置されているのでOC設定をミスっても簡単に初期化が可能です。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01620_DxO

「ASUS ROG STRIX Z690-A GAMING WIFI D4」のリアI/Oに設置されたUSB Type-C端子はThunderbolt4には非対応ですが、マザーボード下側にTB Header(ASUS独自の13PIN)が実装されており、同社製のThunderbolt3拡張ボード「ASUS ThunderboltEX 4-TR」を使用することでThunderbolt4端子を増設可能です。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01635_DxO





ASUS ROG STRIX Z690-A GAMING WIFI D4の検証機材

ASUS ROG STRIX Z690-A GAMING WIFI D4を使用して検証機材と組み合わせてベンチ機を構築しました。ASUS ROG STRIX Z690-A GAMING WIFI D4以外の検証機材は次のようになっています。
テストベンチ機の構成
CPU Intel Core i9 12900K (レビュー)
CPUクーラー Fractal Design Celsius S36(レビュー
Noctua NF-A12x25 PWM x3 (レビュー
メインメモリ G.Skill Trident Z Neo
F4-3600C16Q-64GTZN
DDR4 16GB*4=64GB (レビュー
G.Skill Trident Z RGB
F4-4000C14D-32GTZR
DDR4 16GB×2=32GB (レビュー
CPUベンチ用
ビデオカード
MSI GeForce GT 1030 2GH LP OC
ファンレス (レビュー
システムストレージ
Samsung SSD 980 PRO 500GB(レビュー
OS Windows 11 Home 64bit
電源ユニット Corsair HX1200i (レビュー
ベンチ板 STREACOM BC1 (レビュー


システムメモリの検証機材には、高級感のあるヒートシンクや8分割ARGB LEDを搭載してデザイン面でも優れ、16GB×4枚組み64GBの大容量で3600MHz/CL16という高性能PCで定番スペックのメモリOCに対応した「G.Skill Trident Z Neo F4-3600C16Q-64GTZN」を使用しています。
G.Skill Trident Z Neoシリーズは当初Ryzen向けにリリースされた製品ですが、2枚組み16GB容量から最大256GBまで、メモリOCについても3200MHz/CL14や3600MHz/CL16といった定番スペックがラインナップされていて、最新のAMD環境だけでなく、最新のIntel環境でも高いパフォーマンスを発揮できるので、選んで間違いのないオススメなOCメモリです。
「G.Skill Trident Z Neo F4-3600C16Q-64GTZN」をレビュー
G.Skill Trident Z Neo F4-3600C16Q-64GTZN

360サイズや240サイズなど120mmファンを複数搭載できるマルチファンラジエーターの簡易水冷CPUクーラーを使用するのであれば、「Noctua NF-A12x25 PWM」への換装もおすすめです。「Noctua NF-A12x25 PWM」は、超硬質かつ軽量な新素材「Sterrox LCP」の採用によってフレーム-ブレード間0.5mmの限界を実現させた次世代汎用120mm口径ファンとなっており、1基あたり3500円ほどと高価ですが、標準ファンよりも静音性と冷却性能を向上させることができます。
「Noctua NF-A12x25 PWM」を360サイズ簡易水冷に組み込む
Noctua NF-A12x25 PWM x3

ベンチ機のシステムストレージには「Samsung SSD 980 PRO 500GB」を使用しています。Samsung SSD 980 PROは、PCIE4.0対応によって連続アクセススピードを最大で2倍に飛躍させただけでなく、ランダム性能の向上によってSSD実用性能においても前世代970 PROから大幅な向上を果たし、PCIE4.0アーリーアダプターなPhison PS5016-E16採用リファレンスSSDよりも高速なので、これからPCIE4.0対応プラットフォームの自作PCを組むなら、システム/データ用ストレージとして非常にオススメな製品です。
「Samsung SSD 980 PRO 1TB」をレビュー。堂々の最速更新
Samsung SSD 980 PRO 1TB

CPUとCPUクーラー間の熱伝導グリスには当サイト推奨で管理人も愛用しているお馴染みのクマさんグリス(Thermal Grizzly Kryonaut)を塗りました。使い切りの小容量から何度も塗りなおせる大容量までバリエーションも豊富で、性能面でも熱伝導効率が高く、塗布しやすい柔らかいグリスなのでおすすめです。


グリスを塗る量はてきとうでOKです。管理人はヘラとかも使わず中央山盛りで対角線だけ若干伸ばして塗っています。特にThermal Grizzly Kryonautは柔らかいグリスでCPUクーラー固定時の圧着で伸びるので塗り方を気にする必要もありません。
Thermal Grizzly Kryonaut_apprication

サーマルグリスの代用品として、数年スパンの長期使用においても性能低下が基本的になく再利用も可能、グリスが零れてマザーボードが汚れたり壊れる心配もないので、炭素繊維サーマルシート「Thermal Grizzly Carbonaut」もオススメです。
「Thermal Grizzly Carbonaut」はCore i9 9900Kを冷やせるか!?
Thermal Grizzly Carbonaut_Core i9 9900K

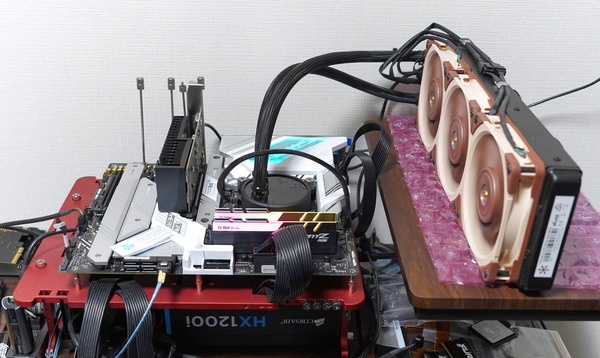

以上で検証機材のセットアップが完了となります。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01670_DxO



ASUS ROG STRIX Z690-A GAMING WIFI D4のBIOSについて

ASUS ROG STRIX Z690-A GAMING WIFI D4を使用した検証機の構築も完了したので動作検証とOC耐性のチェックの前にBIOSの紹介をします。
(OSから日付調整する前にスクショを取っている場合、日付がおかしいですが無視してください。また内容的に差異のないものは過去の同社製マザーボードのBIOSスクリーンショットを流用しています。)

ASUS ROG STRIX Z690-A GAMING WIFI D4のBIOSにアクセスすると「アドバンスドモード(Advanced Mode)」という従来通りの文字ベースのBIOSメニューが表示されます。

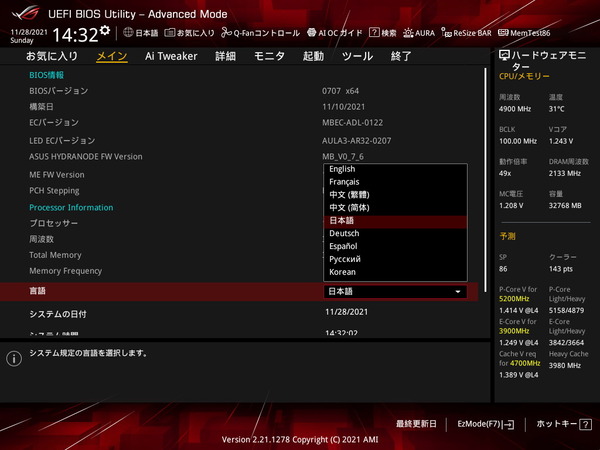

「Main」タブの「System language」-「English」と表記された項目のプルダウンメニューから言語設定が可能で日本語UIを選択できます。ASUSマザーボードは競合他社と比較してもBIOSメニューの日本語ローカライズの充実と正確さが魅力です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_1

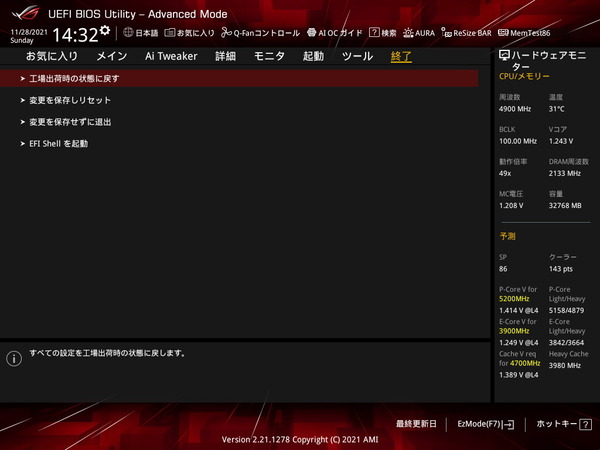

ASUS ROG STRIX Z690-A GAMING WIFI D4のBIOSにおいて設定の保存とBIOSからの退出はトップメニュータブ最右端の「終了」から行えます。その他の設定を行っていても左右カーソルキーですぐに退出可能です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_2

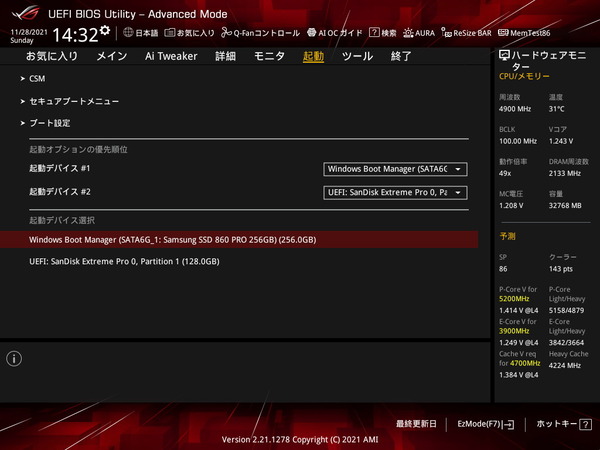

特定のブートデバイスを指定してBIOSから退出するBoot Override機能は「起動」タブメニューの最下段「起動デバイス選択」に配置されています。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_3

BIOSのアップデート方法は、まず下から最新のBIOSファイルをダウンロード、解凍してUSBメモリのルートに解凍フォルダを置きます。
サポート:https://rog.asus.com/jp/motherboards/rog-strix/rog-strix-z690-a-gaming-wifi-d4-model/helpdesk_bios

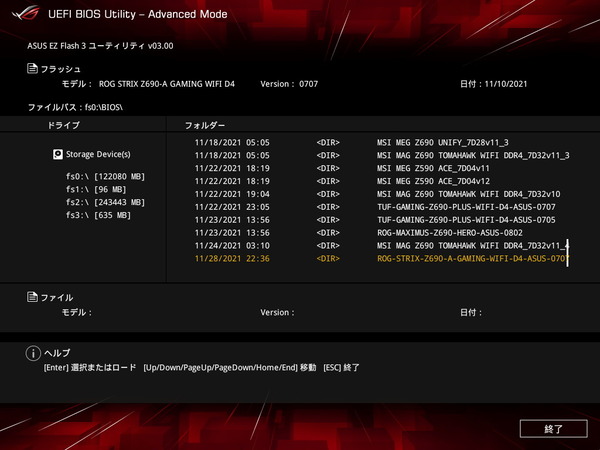

USBメモリを挿入したままBIOSを起動し、アドバンスドモードの「ツール-ASUS EZ Flash 3 Utility」でストレージデバイスからのアップデートでBIOSファイルを選択します。あとはガイドに従ってクリックしていけばOKです。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_4
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_5

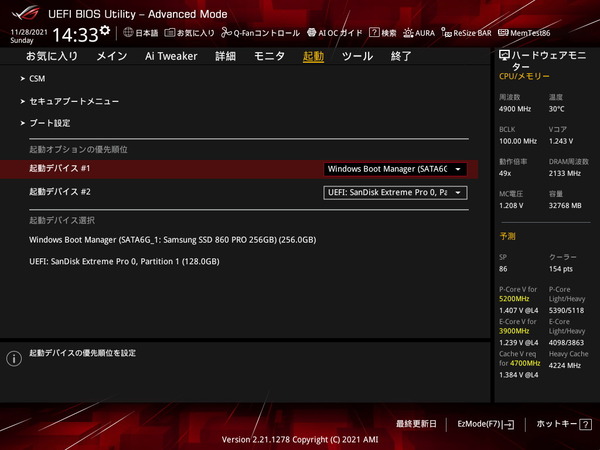

ブートとOSインストール周りについて紹介します。とはいってもASUS ROG STRIX Z690-A GAMING WIFI D4のブート回りは下画像のように非常に簡潔にまとめられており初心者でも迷うことはないと思います。
OSのインストールも「Boot Option #1」に「UEFI:〇〇」というOSインストールメディアを設定して保存&退出でOKです。
「Boot Option #1」の下にスクロールしていくとブートデバイスを個別に指定して再起動できる「Boot override」もあるのでこちらから、同様に「UEFI:〇〇」というOSインストールメディアを選択してもOKです。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_6

ちなみにWindows11の製品パッケージに付属するUSBメモリではUEFIで認識できないトラブルが発生することがあるようです。その場合はマイクロソフト公式ツールを使用して適当なUSBメモリでOSインストールメディアを作成すると上手くいきます。大型アップデート適用済みのインストールメディアに都度更新できるので1つ用意しておくのがオススメです。



BIOSのアップデートやWindows OSのインストール方法を紹介したところで、ASUS ROG STRIX Z690-A GAMING WIFI D4のBIOS機能で管理人が気になったものをいくつかチェックしていきます。

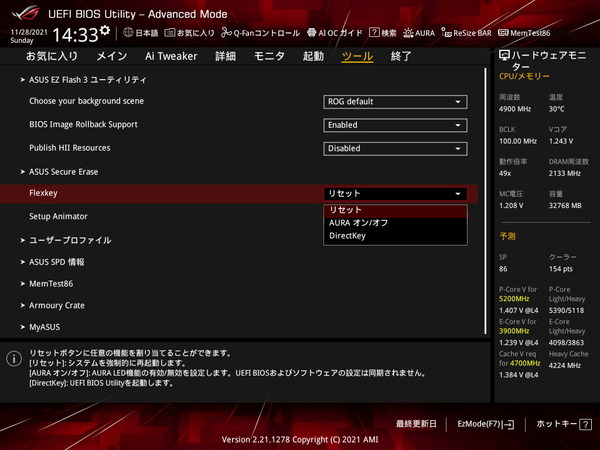

ASUS ROG STRIX Z690-A GAMING WIFI D4のリセットスイッチは「Flexkey」という機能に対応しており、BIOS上から、「リセット」「AURA オン/オフ」、「DirectKey(起動してBIOSメニューを表示)」など押下時の機能を切り替えることができます。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_7

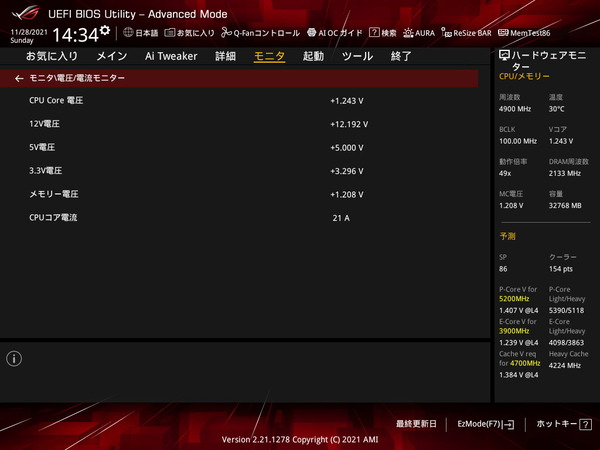

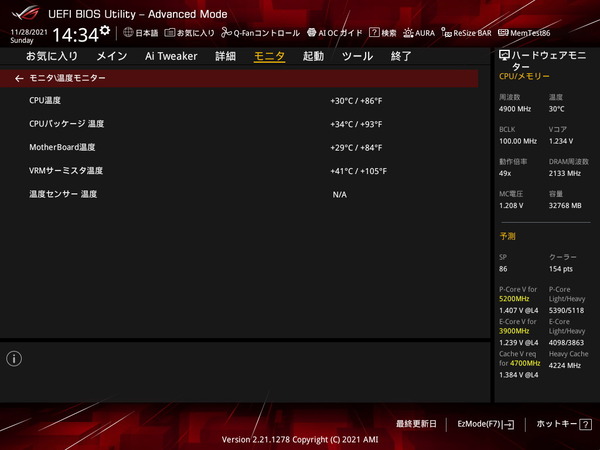

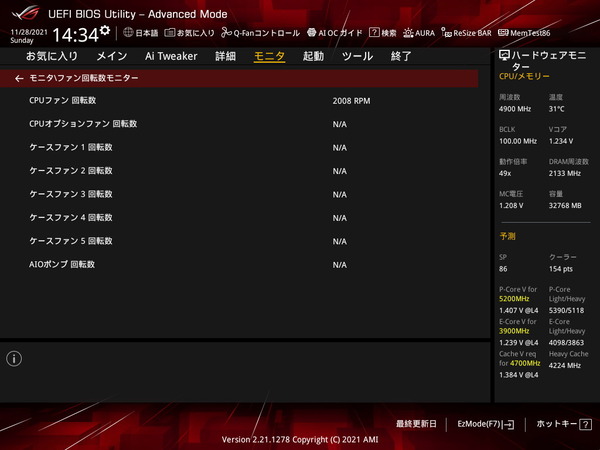

従来のASUS製マザーボードでは「モニタ(Monitor)」のタブページを開くと、温度・電圧モニタリングやファン制御設定が一気に列挙されていたのですが、「ASUS ROG STRIX Z690-A GAMING WIFI D4」を含め最新のIntel 500シリーズマザーボードでは、温度モニター、ファン回転数モニター、電圧・電流モニター、Q-Fan設定の4つの小項目に分けられ、より扱いやすくなっています。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_Fan_1
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_Fan_2
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_Fan_3
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_Fan_4

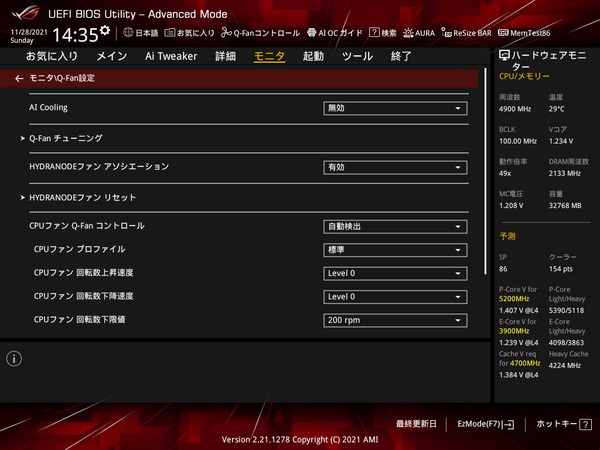

モニタ - Q-Fan設定の順にアクセスするとファン制御設定ページが表示されます。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_Fan_5

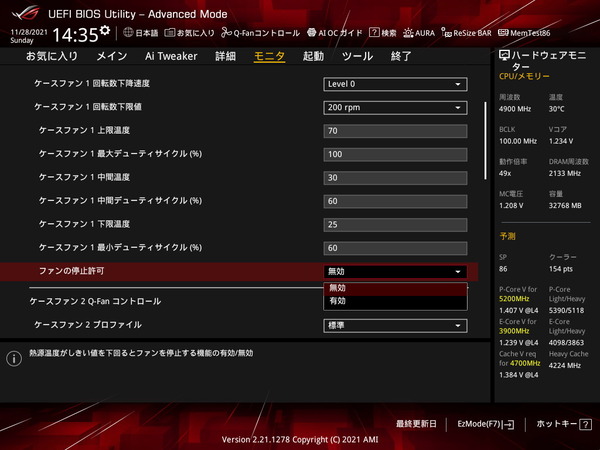

BIOS上のファンコントロール機能についてですが、CPUファン端子とCPU OPT端子はCPU温度依存のファンコントロールしかできませんが、その他のケースファン端子については、外部温度センサーなどの各種温度ソースからファンコントロールが可能です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_Fan_6
ファン制御モードはPWM速度調整とDC(電圧)速度調整の2種類が用意されていますが、DC速度調整の場合は弾制御プロファイルを手動にすると、下限温度以下で冷却ファンを停止させる所謂セミファンレス機能を実現する「ファンの停止許可」の設定が表示されます。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_Fan_7

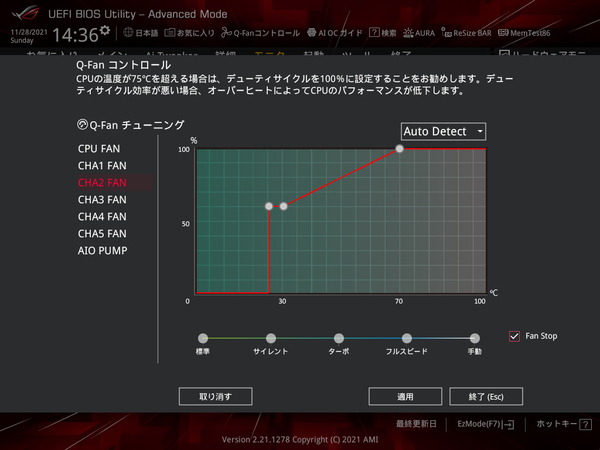

ASUSマザーボードにもグラフィカルUIによるファンコントールの設定機能「Q-Fan Control」があります。機能的には上で紹介したコンソールのファンコンと同じですが、グラフィカルUIでわかりやすく設定できるよという機能になっています。直感的にわかりますし直打ちが苦手な人にはありがたい機能だと思います。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_Fan_8



イルミネーション操作機能「ASUS AURA Sync」について

「ASUS ROG STRIX Z690-A GAMING WIFI D4」はマザーボード備え付けのLEDイルミネーションやRGB対応汎用4PIN/アドレッサブルRGB対応汎用3PINイルミネーション機器を操作可能なライティング制御機能「ASUS AURA Sync」に対応しています。

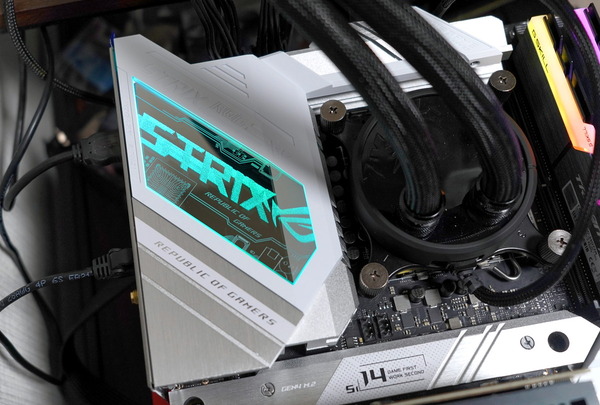

「ASUS ROG STRIX Z690-A GAMING WIFI D4」にはマザーボード備え付けのLEDイルミネーションとして、リアI/Oカバー天面に”I/O Zone Aura ライティング”と呼ばれる、電子回路やROG STRIXロゴが描かれた鏡面アクリルプレートが装着されています。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01674_DxO

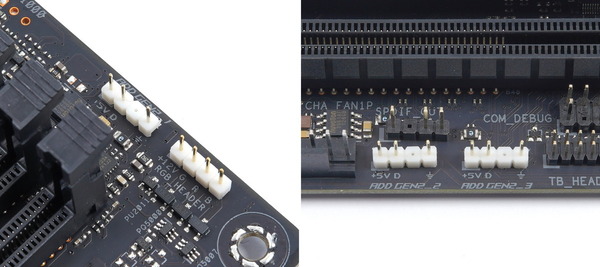

「ASUS ROG STRIX Z690-A GAMING WIFI D4」のマザーボード上にはRGB対応汎用4PIN LEDヘッダーが1基実装されており、汎用LED機器によってLEDイルミネーションの拡張できます。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_01637_DxO-horz
アドレッサブルLED機器を接続可能なARGB対応VD-G型3PIN LEDヘッダーも3基実装されています。使用可能なアドレッサブルLEDテープについては国内で発売済みの「BitFenix Alchemy 3.0 Addressable RGB LED Strip」やASUS ROG純正品の「ASUS ROG ADDRESSABLE LED STRIP-60CM」や「AINEX アドレサブルLEDストリップライト」が動作することが確認できています。
ASUS ROG STRIX Z690-A GAMING WIFI D4 review_09798_DxO
第2世代のアドレッサブルRGB対応LEDテープでは、これまで手動で設定していたLED球数を、デバイス毎に自動検出できるようになっており、「ASUS ROG STRIX Z690-A GAMING WIFI D4」も第2世代に対応したARGB対応LEDヘッダーが実装されています。
ASUS_Addressable-RGB-Header-Gen2

「ASUS ROG STRIX Z690-A GAMING WIFI D4」に搭載されたLEDイルミネーションや汎用ヘッダーに接続されたイルミネーション機器は、総合管理ソフトウェア「Armoury Crate」から発光カラーや発光パターンを一括で制御できます。(下はASUS ROG CROSSHAIR FORMULAの例)
Armoury Crate (1)
Armoury Crate (2)
Armoury Crate (3)

ASUS ROG STRIX Z690-A GAMING WIFI D4の備え付けおよび増設のLEDイルミネーションは、デフォルトではOSのシャットダウンやスリープ時もLEDが点灯しますが、「システム停止中(S3/S4/S5)のLED設定」の項目をOFFにすることでスリープ時やシャットダウン時のみLEDイルミネーションをOFFにすることができます。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_LED



ASUS ROG STRIX Z690-A GAMING WIFI D4のOC設定について

ASUS ROG STRIX Z690-A GAMING WIFI D4を使用した場合のオーバークロックの方法を紹介します。
なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成(CPU、マザーボード、メモリ、システムストレージ、グラフィックボード)以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。

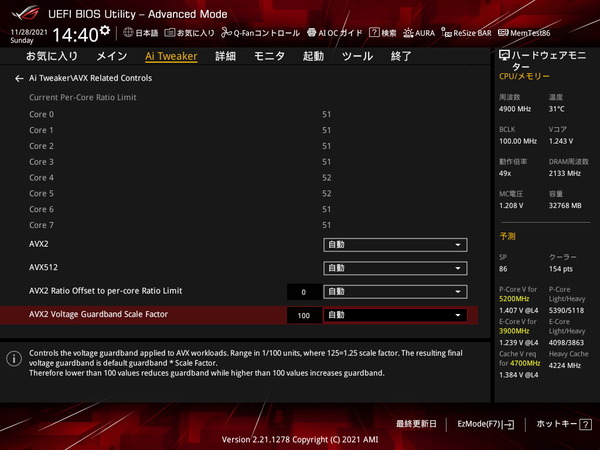

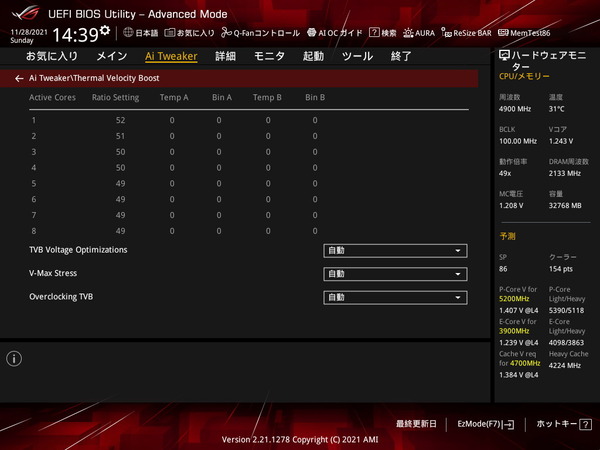

「ASUS ROG STRIX Z690-A GAMING WIFI D4」のオーバークロック設定は「Ai Tweaker」というトップメニューのタブページにCPUコアクロック、メモリ、電圧など各種設定項目が集約されています。

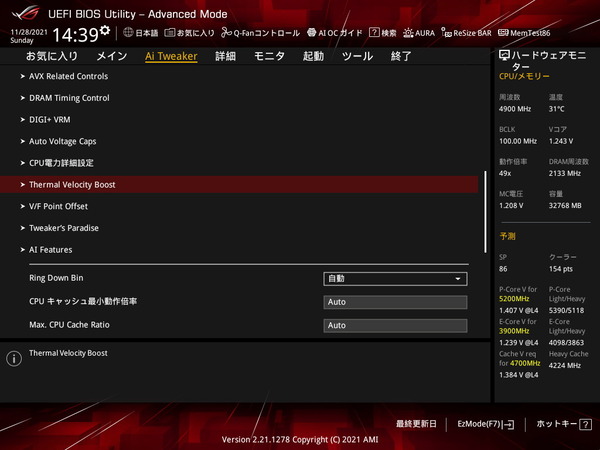

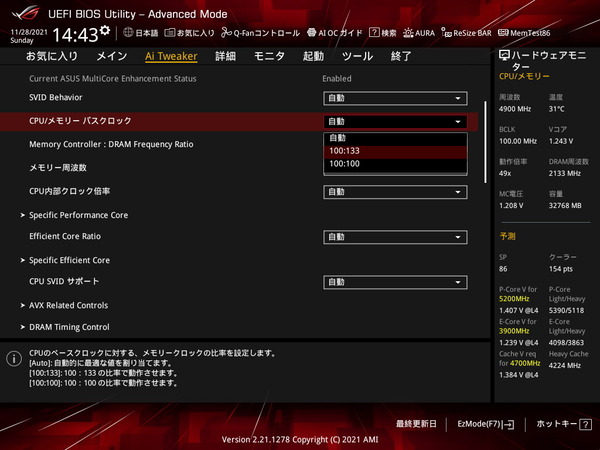

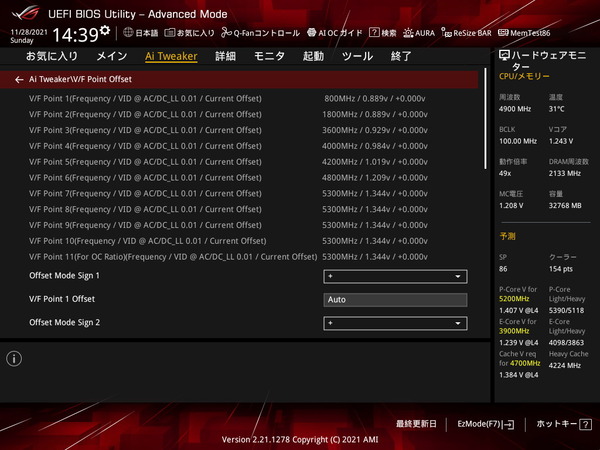

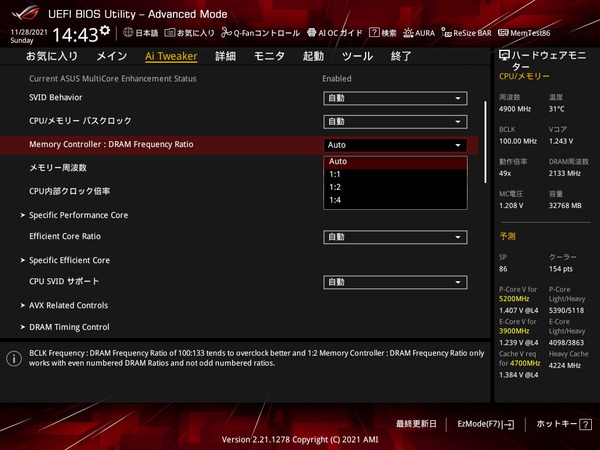

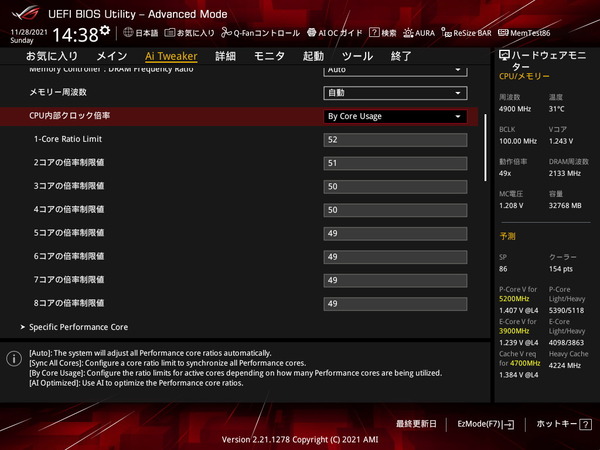

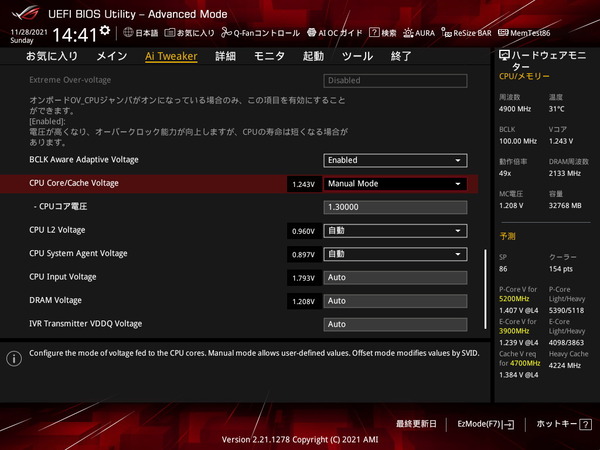

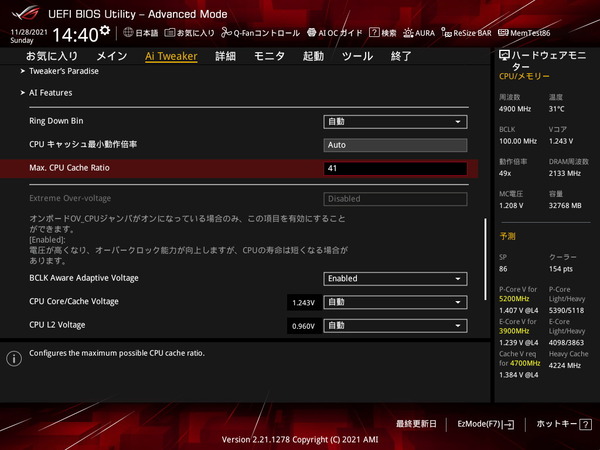

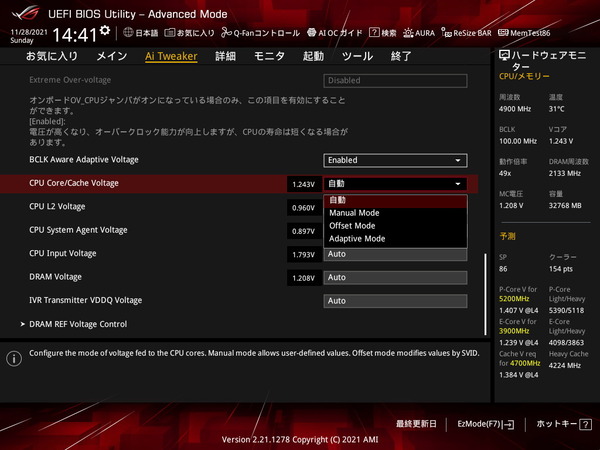

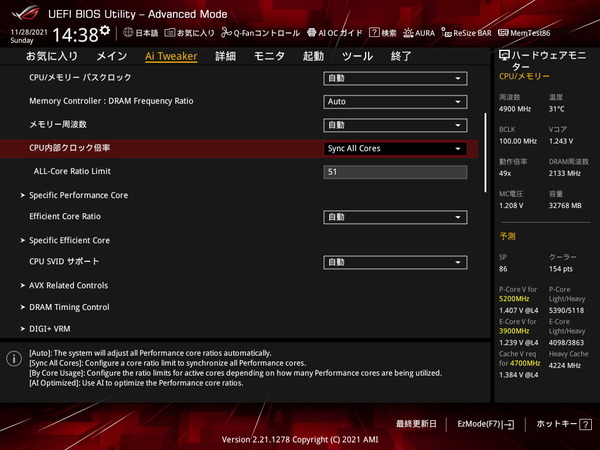

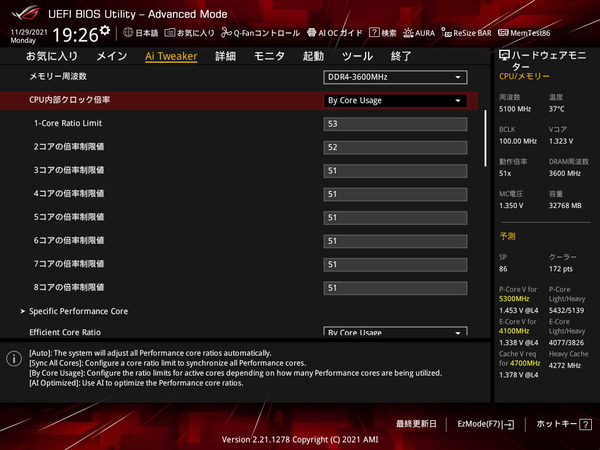

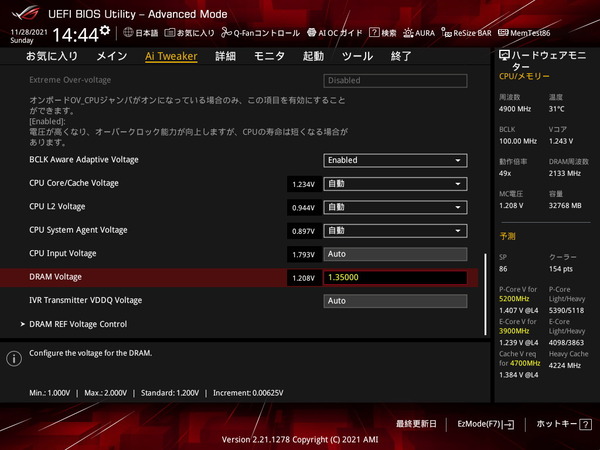

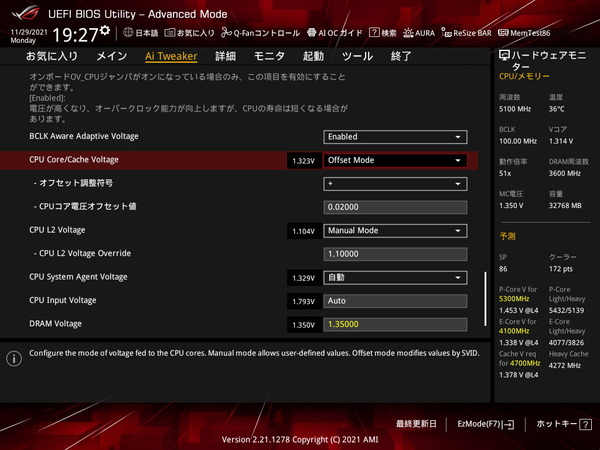

「Ai Tweaker」ページをスクロールしていくとCPUコアクロック、メモリ、電圧などの各種設定項目が表示されるので設定しやすいUIです。設定値を直接入力する項目でデフォルトの「Auto」に戻す場合は「a」キーを入力すればOKです。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_1

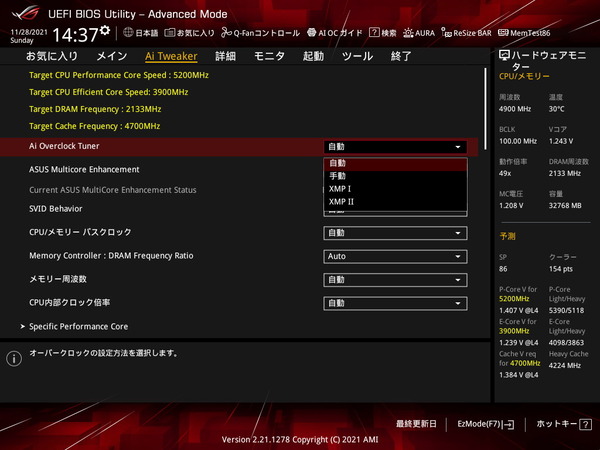

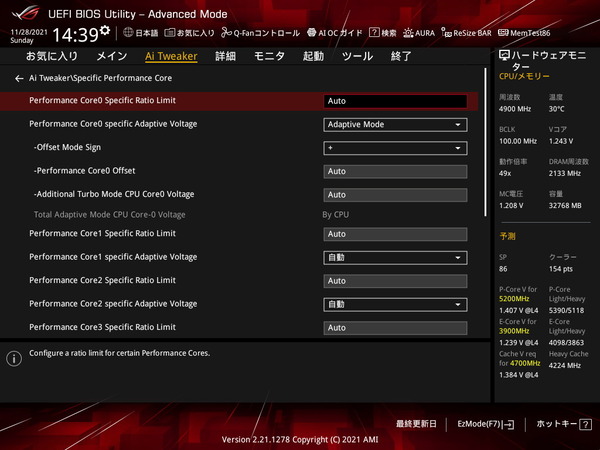

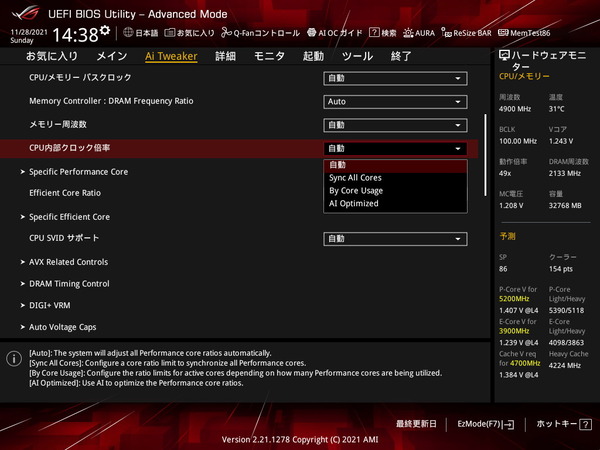

「ASUS ROG STRIX Z690-A GAMING WIFI D4」のオーバークロック設定項目の最初にある「AI Overclock Tweaker」ではプルダウンメニューから「Auto」「Manual」「XMP」の3つの設定モードが選択できます。
Autoモードは基本的な設定項目に関する自動or手動設定が可能な一般ユーザー向けの設定モードとなっています。ManualモードはBCLK等の詳細なOC設定項目が解放される上級者向けの設定モードです。XMPモードはManualモードベースですが、OCメモリに収録されたXMPプロファイルを適用できる設定モードになっています。
OC初心者はXMPを使用しないならAutoモード、XMPを使用するならXPMモードを使用すればOKです。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_2


CPUコアクロック(コア倍率)の変更について説明します。
Intel製CPUのコアクロックは定格では、負荷がかかっているコア数に対して最大動作クロック(BCLKに対する倍率)を指定する”By Core Usage”という設定が採用されています。
一例として4コアCPUで負荷がかかっているコア数1~4に対する倍率として[45:43:43:42]のように設定されている場合、4つのコアのうち1つに負荷が掛かる場合は4コアのうち1つが45倍動作(BCLKが100MHzなら4.5GHz)、2つと3つの場合は43倍動作、4つの場合は42倍動作となります。

「ASUS ROG STRIX Z690-A GAMING WIFI D4」がサポートするIntel第12世代Core-Sは高性能コアP-Coreと高効率コアE-Coreの2種類の混成でCPUが構成されています。
OC設定に関して言えば、P-CoreとE-Coreは従来のIntel製CPUが2つ内蔵されているイメージで、それぞれ個別に動作倍率を設定します。なお電圧設定はP-CoreのOCではコア電圧を昇圧するだけ、E-CoreもOCする場合はコア電圧に加えてL2キャッシュ電圧も昇圧します。
Intel 12th-Gen AlderLake-S_Intel Hybrid Computing Architecture

ASUS ROG STRIX Z690-A GAMING WIFI D4ではCPU内部クロック倍率の設定モードとして、マザーボードのお任せとなる「Auto」、全コアの倍率を同じに設定する「Sync All Cores」、負荷のかかっているコア数によって最大動作倍率を設定する「By Core Usage」、コア毎に最大動作倍率を設定できる「Specific Core」の3つのモードが存在します。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_3
一般ユーザーがCPUのOCを行う場合は通常、全コアの最大倍率を一致させると思いますが、同マザーボードの場合は「Sync All Cores」モードを選択して「1コアの倍率制限値: 50」と設定することでデフォルトのBCLK(ベースクロック)が100MHzなのでその50倍の5.0GHzで全てのコアが動作します。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_4
By Core Usage」モードでは負荷がかかっているコア数に対して最大動作倍率を設定可能です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_5
Specific Core」モードではコア毎に最大動作倍率を設定できます。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_6

第9世代以前のIntel製CPUではオフセットやアダプティブのような大雑把な調整しか不可能でしたが、Intel第12世代CPUのP-CoreではV/Fカーブ(動作周波数と動作電圧の関係)を細かく調整できるようになっています。
ASUS ROG STRIX Z690-A GAMING WIFI D4では「V/F Point Offset」の名前で同設定が配置されています。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_7
現時点では既定の周波数に対して設定されたCPU個体毎のストック電圧に対して、+/-のオフセット電圧を設定できます。Core i9 12900Kの場合は800MHz、1800MHz、3600MHz、4000MHz、4200MHz、4800MHz、5300MHzに対してmV単位でコア電圧オフセット値を指定できます。
なお5300MHzについては7~11番のV-Fポイントが割り当てられていますが、7番と8番のV-Fポイントに同じ設定値を適用してください。(同時に操作してPOST失敗の場合は、降圧時は8番の設定を適用してから再度BIOSに入って7番、昇圧時はその逆、という手順で)
BCU倍率で最大倍率を既定最大値(53倍)より大きく設定した場合は11番も必要なら調整します。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_8

Intel第11世代CPUで新たなターボブースト機能としてアピールされていたThermal Velocity Boostは、Intel第12世代CPUでは無効化されていますが、機能自体はマザーボードBIOS設定に残っている、というかさらに強化されています。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_9
Thermal Velocity Boostは、”閾値温度70度以下においてブーストクロックを引き上げる機能”のように説明されますが、機能の実装としては通常のBy Core Usage倍率に対して、TVB Ratio Clippingという設定によってCPU温度が閾値以上の時に動作倍率を-1倍など設定値に応じて引き下げるという形になっています。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_10

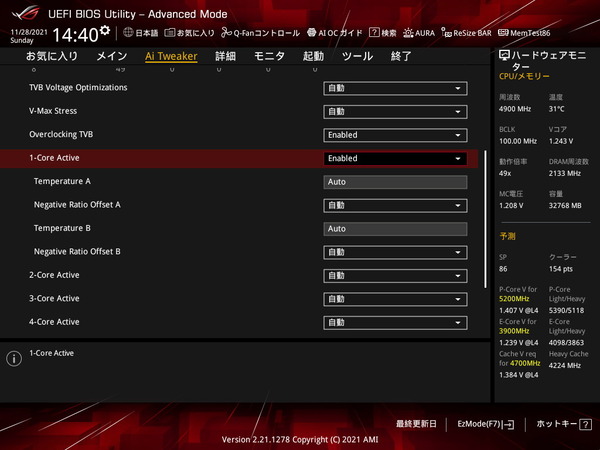

第12世代CPUではThermal Velocity Boostによって、個別コアに対して閾値温度/オフセット倍率のセットを2種類ずつ設定できます。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_11

前世代のIntel第11世代CPUは拡張命令AVX-512に対応していましたが、「ASUS ROG STRIX Z690-A GAMING WIFI D4」がサポートするIntel第12世代CPUは高効率コアE-Coreがアーキテクチャ上、AVX-512に対応できないので、Intel第12世代CPUシリーズ全体がAVX-512に非対応です。
元々は発熱が非常に大きいAVX-512に対応するために用意されていた設定ですが、「ASUS ROG STRIX Z690-A GAMING WIFI D4」でも、AVX2実行時の発熱を低減する方法として、従来の倍率動作オフセットに加えて、Voltage Guardband Scaleと呼ばれる電力制限に近い機能を使用できます。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_12
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_13

「AI Overclock Tweaker」から「Manual」モードもしくは「XMP」モードを選択するとベースクロック(BCLK)の設定項目が表示されます。デフォルトのAutoでは100MHzに固定されていますが、設定値の直打ち、もしくはプラスマイナスキーで操作することによって40~1000MHzの範囲内で設定できます。CPUコアクロックはBCLKに対する動作倍率で設定されるのでBCLK110MHz、動作倍率45倍の場合はコアクロック4.95GHz動作となります。ただしBCLKを使用したOCはかなり上級者向けなので通常はAutoか100MHzが推奨です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_14

キャッシュ動作倍率は「CPUキャッシュ最大動作倍率(Max CPU Cache Ratio)」から変更可能です。CPUコアクロック同様にベースクロックに対する動作倍率でキャッシュの動作周波数を設定できます。
なおIntel第12世代CPUにおいてキャッシュ動作倍率はE-Core動作倍率を上限として制限され、E-Core動作倍率に合わせてキャッシュの動作倍率も下がります。E-Coreを無効化すると従来CPUのように4.0GHz以上の高いキャッシュ動作倍率も可能です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_15


続いてコア電圧の調整を行います。
Intel第12世代CPUにおいてCPUコア(P-CoreとE-Coreの両方)とキャッシュ(Ring、L3キャッシュ)への電圧は共通なので、CPUコアクロックやキャッシュクロックのOCに関連する電圧設定として、「ASUS ROG STRIX Z690-A GAMING WIFI D4」では「CPU Core/Cache Voltage」を調整します。

ASUS ROG STRIX Z690-A GAMING WIFI D4ではCPUコア電圧をマニュアルの設定値に固定する「Manual」モード、CPUに設定された比例値にオフセットかける「Offset」モード、ターボブースト時にのみ昇圧を行う「Adaptive」モードの3種類が使用できます。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_16
ASUS ROG STRIX Z690-A GAMING WIFI D4でCPUコア/キャッシュクロックのOCを行う場合、CPUコア電圧の設定については設定が簡単で安定しやすいので固定値を指定するManualモードがおすすめです。
Core i9 12900KをOCする場合、CPUコア電圧の目安として、P-Coreを固定倍率の全コア5.0GHzで1.150V前後、全コア5.1GHzで1.200前後で動作が安定します。360サイズ簡易水冷CPUクーラーを使用して長期的に冷やせるという意味では、最大で1.250~1.300V程度が上限になると思います。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_17
加えて、Intel第12世代CPUではL2キャッシュの電圧だけ個別に設定が用意されており、E-CoreのコアクロックをOCする場合は「CPU L2 Voltage」も昇圧します。
L2キャッシュ電圧の目安としてE-Coreを固定倍率で全コア4.0GHzにした時の設定値は1.100~1.150Vくらいで動作が安定します。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_18

CPUコア電圧モードについて簡単に説明すると、オフセットモードやアダプティブモードはCPU負荷に比例して電圧が設定されており、低負荷時は電圧が下がるので省電力に優れるのですが、OCをする場合はマザーボードによって挙動に差があり安定する設定を見極めるのが難しいので、個人的にはオフセットやアダプティブは定格向け、OCには固定値適用の固定モードを推奨しています。
仮にOCでオフセットやアダプティブを使う場合も最初はコアクロックに対して安定する電圧を見極める必要があるので、まずは固定モードを使用します。
ちなみにマザーボードにより対応しているモードは異なりますが、CPUのオーバークロックに付随するコア電圧のモードの概略図は次のようになっています。
vc

またCPUのOC/DCに関連する電力設定としてASUS ROG STRIX Z690-A GAMING WIFI D4ではコアクロックと電圧の設定項目の中間あたりに「Digi+ VRM」と「CPU電力詳細設定」の2つがあります。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_19

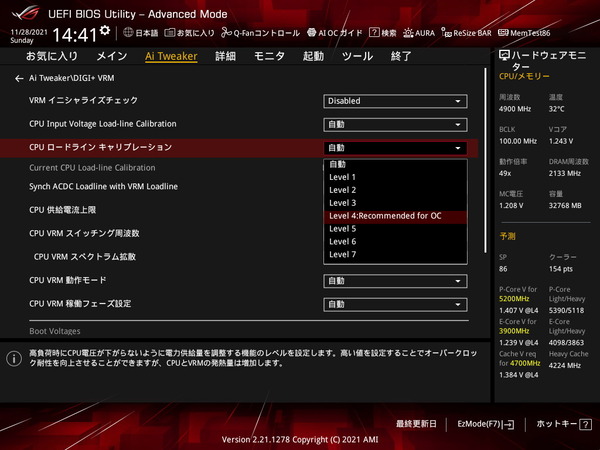

コアクロックを高く設定する時に追加で変更するといい項目として「Digi+ VRM - ロードラインキャリブレーション」があります。ロードラインキャリブレーションはCPU負荷時の電圧降下を補正してOCを安定させる機能となっており、補正の強度としてLevel 1~Level 8の8段階になっており、Levelが大きくなるほど電圧降下の補正は強くなりOCは安定しやすくなりますが発熱も大きくなります。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_20

また「CPU電力詳細設定」には「瞬間許容電力制限値(Short Duration Power Limit)」「許容電力上限値(Long Duration Power Limit)」という2つの電力制限機能があり、電力制限がかかる閾値(単位はW)と電力制限がかかるまでの時間を設定できます。
電力制限がかかるとその指定電力内に収まるようにコアクロックに制限がかかります。デフォルトの状態では「Auto」になっていますが、ASUS ROG STRIX Z690-A GAMING WIFI D4では手動でコアクロックのOCを行った場合はパワーリミットが掛からないように勝手に設定してくれるので放置でも問題ありません。基本的に一定消費電力以内に収めるための省電力機能(+若干のシステム保護機能)と考えてください。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_21


メモリのオーバークロックについても簡単に紹介しておきます。
メモリの性能について簡単に言うと「動作クロックが高く」「タイミングが小さい」ほど性能は高くなります。そのためメモリOCを手動で行う手順を簡単にすると「電圧を上げて動作可能なクロックを探し」、「そのクロックにおいて正常に動作する最小のタイミングを探る」という2つの手順を繰り返すことになります。
一方でXMPによるメモリOCは上の手順によるOCをメーカー側がすでに行い動作確認をしているので、メーカーが動作確認を行ったOCプロファイルを適用するだけで簡単にメモリをオーバークロックできます。

メモリOCではPOSTすらクリアできずBIOSに到達できないことも少なくありませんが、「ASUS ROG STRIX Z690-A GAMING WIFI D4」では正常にPOSTできないメモリOC設定でエラーが出た場合は数回再起動した後、自動で2133MHzのような緩い設定で起動してくれるのでメモリOCを安心して行えます。

ASUS ROG STRIX Z690-A GAMING WIFI D4では「AI Overclock Tweaker」からXMPモードを選択することでOCメモリに収録されたXMPプロファイルによるメモリのオーバークロックが可能です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_22
「ASUS ROG STRIX Z690-A GAMING WIFI D4」などASUS製Z690マザーボードではXMPプロファイルの適用にXMP1とXMP2の2つのモードがあります。
XMP1では16-16-16-36-1Tのような主要タイミングのみが適用され(その他は全てマザーボードによる自動設定を適用)、XMP2ではその他のサブタイミングもXMPプロファイルの通りに適用されます。
ASUS Z690_XMPII

「AI Overclock Tweaker」のAutoモードやManualモードにおいて「DRAM Frequency」の設定値がAutoになっている場合は、使用するメモリにSPD情報として収録されているメモリ周波数(DDR4なら2133~3200MHz、DDR5なら4800MHzなど)およびタイミングによる定格動作となります。
手動でメモリ周波数を設定する場合は「DRAM Frequency」の項目でプルダウンメニューから5000MHz以上の動作クロック(倍率)設定が可能です。
メモリ周波数もBCLKに対する倍率で動作周波数が決まっているので、BCLKを標準値の100MHzから120MHzに上げると、44倍設定時の動作周波数は4000MHzから5280MHzに上がります。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_24

Intel第12世代CPUのメモリコントローラー(IMC)周波数は、メモリ周波数に対して1:1対応のGear1(メモリ周波数が3200MHzならメモコンも3200MHz)、1:2対応のGear2(メモコンが1600MHz)、1:4対応のGear4(メモコンが800MHz)という3つの動作モードがあります。
DDR5メモリはGear2とGear4、DDR4メモリではGear1とGear2をサポートします。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_24
DDR5のGear2やDDR4のGear1でメモリ周波数とIMC周波数を引き上げたい場合の豆知識として、IMCのOC耐性は厳密には周波数ではなく動作倍率に依存します。(第12世代CPUではIMC周波数にそのまま依存しているかも)
メモリ周波数とIMC周波数はリファレンスクロック(100MHz or 133MHz)に対する動作倍率で決まるため、3600MHzの場合はリファレンスクロック133MHzでIMC倍率が27倍となります。
リファレンスクロック100MHzでメモリ周波数を3800MHzや4000MHzにするとIMC倍率が38倍や40倍となってしまいますが、リファレンスクロック133MHzにするとメモリ周波数が上と同程度の3733MHzでもIMC倍率は28倍、3866MHzでもIMC倍率は29倍に下がるのでIMCのOC耐性からするとハードルが下がります。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_25

メモリタイミングの個別打ち込み設定も可能です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_26

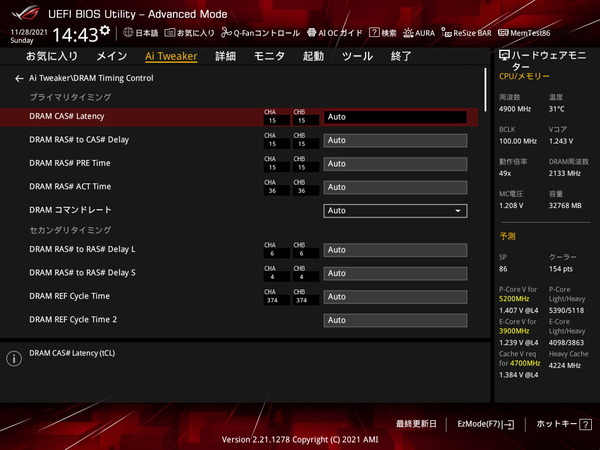

メモリタイミングを手動で設定する場合は基本的には「CAS Latency (tCL)」、「RAS to CAS (tRCD)」、「RAS Active Time (tRAS)」の主要な3タイミングと、加えて「Refresh Cycle Time (tRFC)」と「Command Rate:1 or 2」の6つ以外はAutoのままでいいと思います。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_27

メモリの周波数OCを行う際は「DRAM VDD Voltage(DRAM電圧)」の項目を昇圧します。
DDR5メモリに対応したマザーボードでメモリ周波数を5000MHz以上にOCする場合はメモリ電圧を1.250~1.300Vに盛ってください。
DDR4メモリに対応したマザーボードでメモリ周波数を3000MHz以上にOCする場合は1.300~1.350V、3800MHz以上にOCする場合は1.370~1.400Vに上げる必要があります。メモリをOCする場合は最初から1.350V以上にDRAM電圧を盛っておくのがおすすめです。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_28
加えてメモリ周波数やIMC周波数をOCする時に調整した方がいい電圧設定として、DDR4メモリ対応マザーボードの場合は「VCCSA(CPU System Agent Voltage)、「CPU VDDQ(IVR Transmitter VDDQ Voltage)」の2つを調整すると良いようです。
CPU VDDQについては単純に昇圧すればいいというわけではなく、メモリ設定に応じてスイートスポットのようなものがあるかもしれないので設定の際は注意してください。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_29




ASUS ROG STRIX Z690-A GAMING WIFI D4の動作検証・OC耐性

BIOS周りの管理人的に気になるところの紹介はこのあたりにしてASUS ROG STRIX Z690-A GAMING WIFI D4を使用した検証機で具体的に動作検証とOC耐性をチェックしていきます。

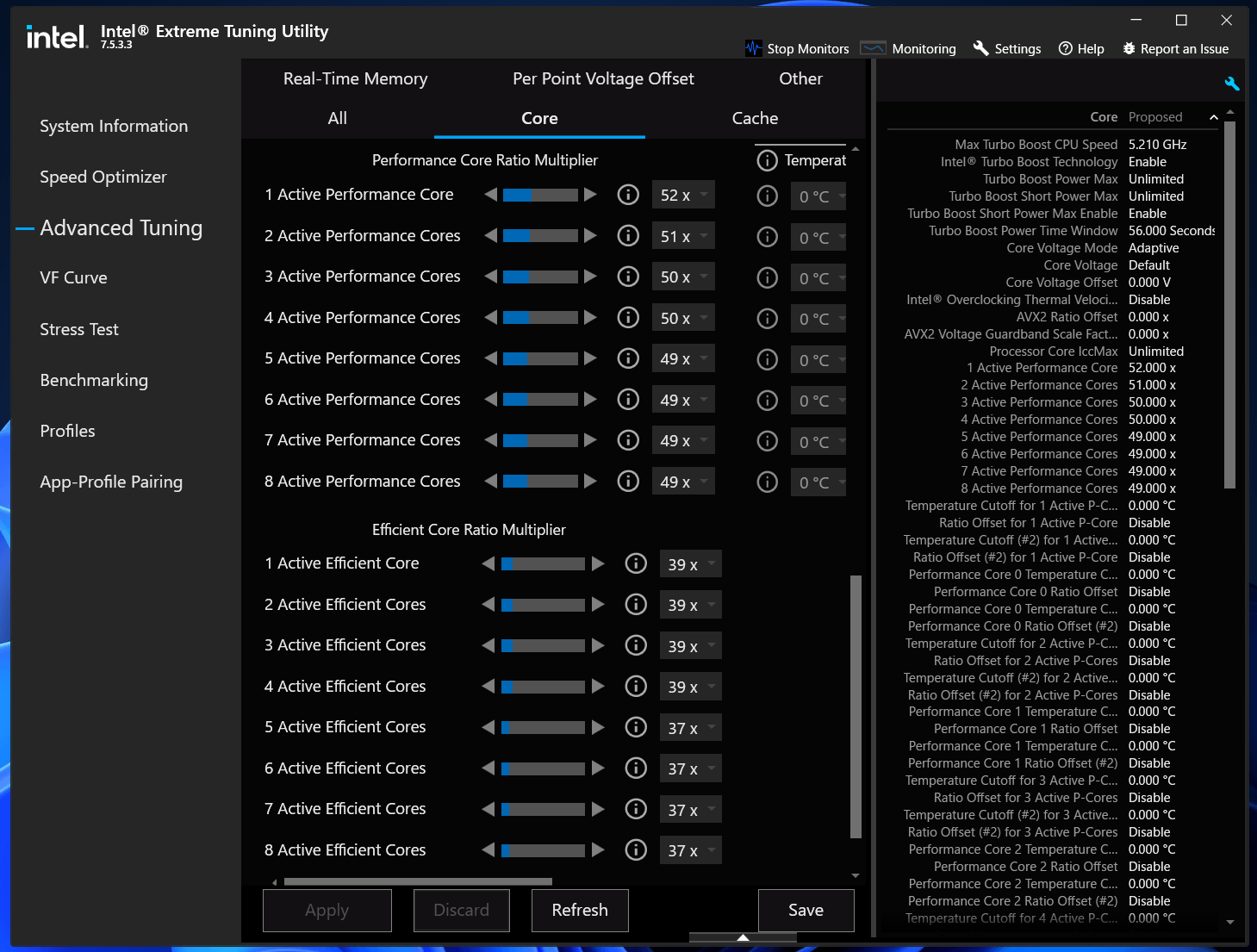

「ASUS ROG STRIX Z690-A GAMING WIFI D4」にCore i9 12900Kを組み込んだ場合のBIOS標準設定における動作についてですが、P-Coreは1コアまで52倍、全8コアで49倍の動作倍率になっており、CPUコア動作倍率は仕様値通りです。しかしながら電力制限については完全に無効化されています。
BIOS標準設定ではCore i9 12900KはP-Core All:4.9GHz、E-Core All:3.7GHzに貼りついて動作するため、CPU消費電力は200W超に達します。
ASUS ROG STRIX Z690-A GAMING WIFI D4_Core i9 12900K_PL

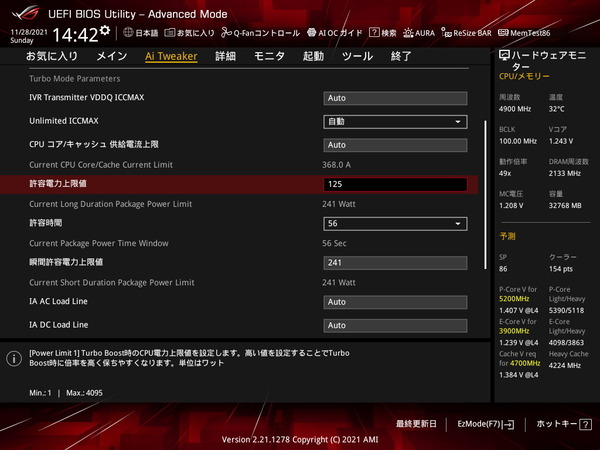

TDPに対して全コア最大動作倍率が高く設定されているCPUに電力制限を適用してIntelの公式仕様通りに使用したい場合、例えばCore i9 12900Kでは長期間電力制限を125W、短期間電力制限時間を56sに設定してください。
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_21
なおASUS Multicore Enhancementを「Disabled - Enforce All limits」にしても、Intel公式仕様通りの電力制限が適用されます。(Multicore Enhancementについては、単コア最大動作倍率を全コア最大動作倍率に適用、というのが従来の機能でしたが)
ASUS ROG STRIX Z690-A GAMING WIFI D4_BIOS_OC_22


電力制限以外にもCPU動作に大きく影響する項目についてまとめました。
Turbo Boost Max 3.0はアクティブなタスクに対して単コア最大動作倍率など最も高速に動作している(電圧特性に優れた)コアを割り当てる機能です。

Thermal Velocity Boostは閾値温度70度以下においてブーストクロックを引き上げる機能と説明されていますが、機能の実装としてはBy Core Usage倍率に対してTVB Ratio Clippingという設定によってCPU温度が閾値以上の時に動作倍率を-1倍に(正確にはCPU毎に設定された倍率に)引き下げるという形になっています。

AVX Voltage Guardband Scaleは該当するAVX命令実行時のコア電圧を調整する機能です。0~255の整数値で設定し、定格設定は128です。128以下では低電圧化、128以上では高電圧化します。(マザーボードに依っては1.00を基準に0.01~1.99で設定)
低電圧化というよりもAVX実行時の電力制限(AVX限定のPL1)に近い動作なので、Scale=1でもクラッシュすることはありませんが、性能は低下するものと思われます。
ASUS ROG STRIX Z690-A GAMING WIFI D4 (BIOS:0707)
Core i9 12900Kの標準動作設定

標準設定 定格
単コア最大倍率 52 52
全コア最大倍率 49 49
Turbo Boost Max 3.0 On On
TVB Ratio Clipping
(70度以上で-1倍)
Off Off
PL1, PL2, Tau No, No, -
241W, 241W, 56s
AVX Offset 0 0
AVX512 Voltage Guardband 128
(設定値は0~199で100)
128
備考
CPU Package Powerが20W程度
マイナスにオフセットされているかも?


続いてASUS ROG STRIX Z690-A GAMING WIFI D4を使用した場合のCPUとメモリのオーバークロック耐性をチェックしてみました。
なおオーバークロックはメーカー保証外の行為であり製品の破損やデータの消失もすべて自己責任となります。オーバークロック検証時は最小構成(CPU、マザーボード、メモリ、システムストレージ、グラフィックボード)以外は基本的にすべて外し、可能ならOC検証用のシステムストレージを用意するなど細心の注意を払ってください。


CPUにOC設定を適用した際のCPU温度やVRM電源温度に関するストレステストについては、下記の動画エンコードを使用しています。
なおIntel第12世代CPUの場合、動画エンコードに比べてCinebench R23 30分ストレステストの方が負荷が大きく、安定動作に必要なコア電圧で10~20mV、CPU消費電力で30W程度の差が生じます。
ストレステストについては、FF14ベンチマークの動画(再生時間7分、4K解像度、60FPS、容量5.7GB)をソースとしてAviutl+x264を使ってエンコードを行います。Core i9 12900Kは16コア24スレッドのCPUなので、同じ動画のエンコードを3つ並列して実行し、30分程度負荷をかけ続けます。ストレステスト中のファン回転数は一定値に固定しています。
注:CPUのストレステストについてはOCCTなど専用負荷ソフトを使用する検証が多いですが、当サイトではPCゲームや動画のエンコードなど一般的なユースで安定動作すればOKとういう観点から管理人の経験的に上の検証方法をストレステストとして採用しています。
Core i9 12900K-OC_Stress-Test


Core i9 12900KのマニュアルOCについては市販CPUクーラーで最高性能の360サイズ簡易水冷でもCPU消費電力250W程度がCPU温度を80~90度に収めることができる上限となっており、CPUコア電圧にすると1.200~1.250V程度が上限になります。DIY水冷でも1.300Vを超えると厳しいはずです。
この電圧に対してはCPU個体差にもよりますが、安定動作が可能なコアクロックは5.0~5.1GHz程度なので、全コア動作倍率の設定を行うと、標準動作の単コア5.2GHzブーストによるシングルスレッド性能が損なわれてしまいます。

全コア動作倍率設定&CPUコア電圧固定(Override)はやはり設定の手軽さが魅力で、Cinebench等でベンチマークスコアを狙うのには最適ですが、実用的に単コア5.2GHzの性能をキープしたいのであれば、By Core Usage設定で多コア負荷時の動作倍率を5.0~5.1GHzへ引き上げて(安定動作するようなら単コア最大動作倍率も5.3GHzに)、V-Fカーブ設定で48倍~53倍動作時の電圧をマイナスオフセットするのがオススメです。

ベンチマークスコアを重視するなら固定倍率かつ固定電圧のOCが最適ですが、実用的にはシングル性能が優秀なBy Core Usage&V-Fカーブがオススメで、なおかつ、OCレビューとしてあまり紹介されることがないので、こちらの設定例を紹介します。
Core i9 12900KのOC設定は「P-Core: 1c x53, 2c x52, 3-8c x51」「E-Core: 1-4c x41, 5-8c x40」「V-F Curve: Ratio x48 -300mV, Ratio x53 -300mV」「E-Core L2電圧:1.100V」としています。
メモリのOC設定は「メモリ周波数:3600MHz」「メモリ電圧:1.350V」「メモリタイミング:16-16-16-36-CR2」としています。
ASUS ROG STRIX Z690-A GAMING WIFI D4_OC-test_BIOS_12900K_VFc (1)
ASUS ROG STRIX Z690-A GAMING WIFI D4_OC-test_BIOS_12900K_VFc (2)

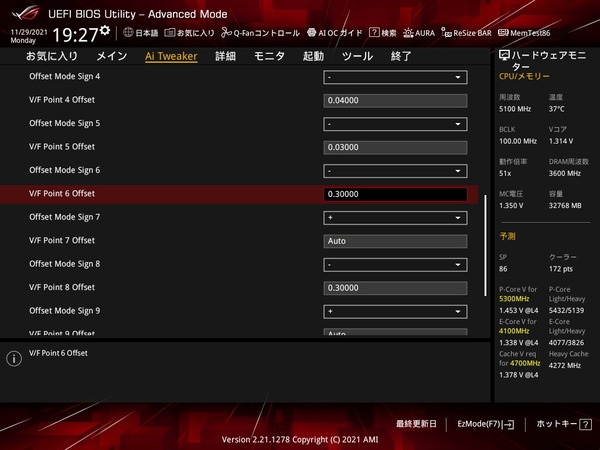

「ASUS ROG STRIX Z690-A GAMING WIFI D4」におけるV-Fカーブの調整について、今回は300mVという単純に電圧の数値だけ見ると、異常に大きいマイナスのオフセットをかけています。BIOSバージョン等で設定値が変わるので、各自で行う場合は下記の手順に従ってください。
V-Fカーブ操作の正しい手順としては、まずは調整していない状態でCinebench等の短時間の負荷をかけ、HWiNFOなどのモニタリングソフトでP-Core X VIDやVcoreの数値を確認します。その値を基準にしてマイナスオフセットの数値を調整してみてください。目安としてP-Core All 5.1GHzの場合は負荷をかけた時のVIDが1.250~1.300になる設定値を探ります。
ASUS ROG STRIX Z690-A GAMING WIFI D4_OC-test_BIOS_12900K_VFc (3)
screenshot.1638176358
またP-Core All 5.0GHzまでならV-Fカーブの調整だけで安定すると思いますが、5.1GHzにするとHWiNFO上で確認できるマザーボードのタブ内のVcoreの電圧が不足するようでクラッシュする可能性があります。V-Fカーブだけで上手くいかない場合は、CPU Core/Cache Voltageの項目をオフセットモードにして、適当に電圧を盛ってみてください。
ASUS ROG STRIX Z690-A GAMING WIFI D4_OC-test_BIOS_12900K_VFc (5)

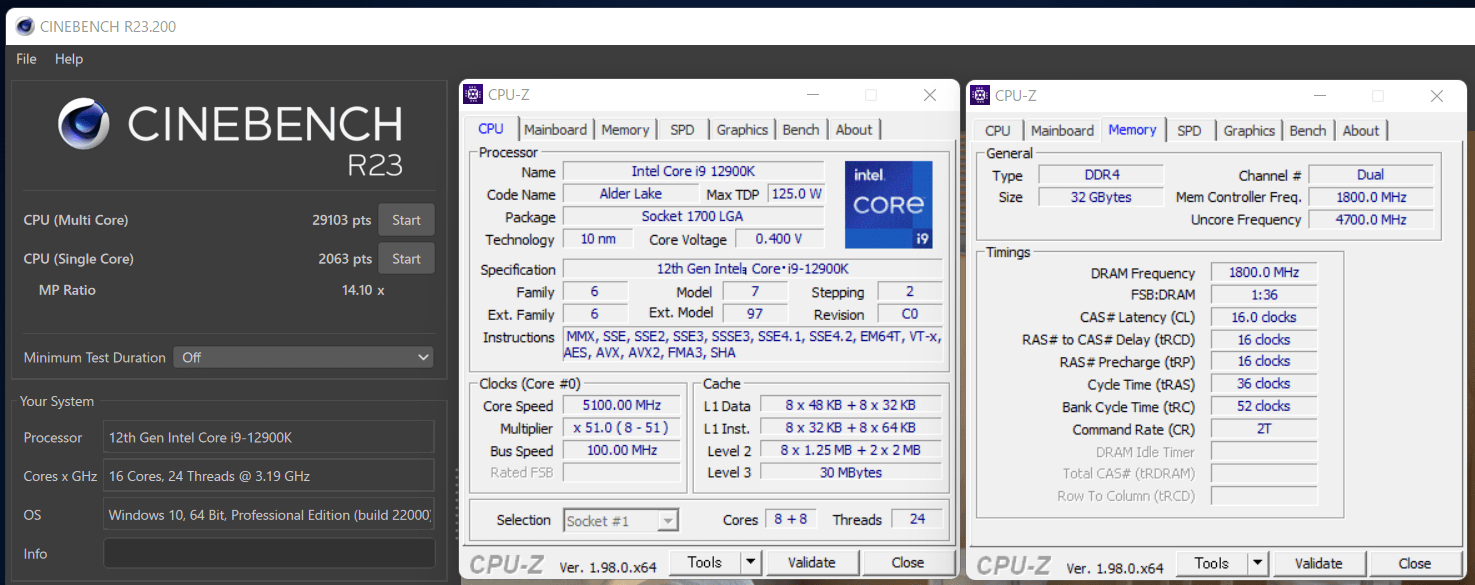

16コア24スレッド「Intel i9 12900K」をBy Core Usage&V-F Curveで全コア動作倍率をP-Core:5.1GHz、E-Core:4.0GHzにOCし、メモリ周波数も3600MHzにOCすると、Cinebench R23のマルチスレッドスコアは29000程度になります。単コア最大動作倍率も5.3GHzに引き上げているのでシングルスレッドスコアは2060程度です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_12900K_VFc_cinebench-r23

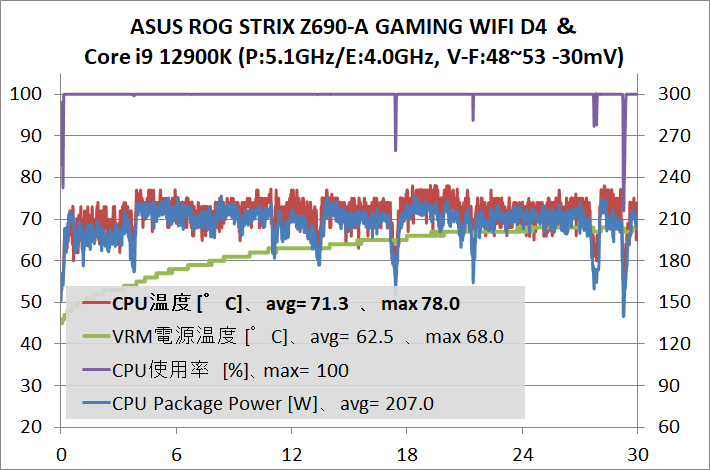

このOC設定においてストレステスト中のCPU温度とCPU使用率のログは次のようになりました。
マザーボードにASUS ROG STRIX Z690-A GAMING WIFI D4を使用すると、Core i9 12900KをBy Core UsageモードでP-Core All:5.1Hz、E-Core All:4.0GHz(V-Fカーブ設定で48~53倍動作時について低電圧化)、メモリ3600MHzにOCしてストレステストをクリアできました。
CPUクーラーにはFractal Design Celsius S36を使用し、冷却ファンNoctua NF-A12x25 PWのファン回転数は1500RPMで固定しています。
ASUS ROG STRIX Z690-A GAMING WIFI D4_12900K_VFc-51-40_temp_1
ASUS ROG STRIX Z690-A GAMING WIFI D4_12900K_VFc-51-40_temp_2

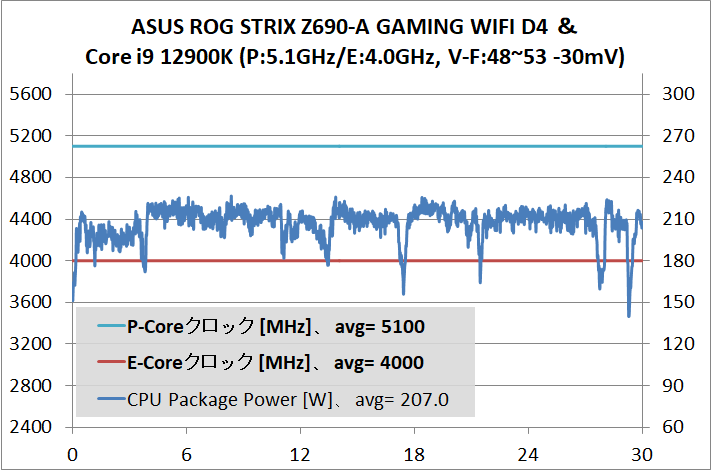

続いて、Core i9 12900Kを上記のBIOS設定でOCした時の負荷テスト終盤において、ASUS ROG STRIX Z690-A GAMING WIFI D4のVRM電源周辺温度はどれくらいなのか、サーモグラフィカメラ搭載スマートフォン「CAT S62 PRO」を使用してチェックします。


ASUS ROG STRIX Z690-A GAMING WIFI D4環境でCore i9 12900KをBy Core Usage&V-F CurveでP-Core All:5.1Hz、E-Core All:4.0GHzにOCするとシステム全体の消費電力が280~300W、VRM電源への影響が大きいEPS電源経由の消費電力は210Wに達します。
ASUS ROG STRIX Z690-A GAMING WIFI D4_12900K_VFc-51-40_power

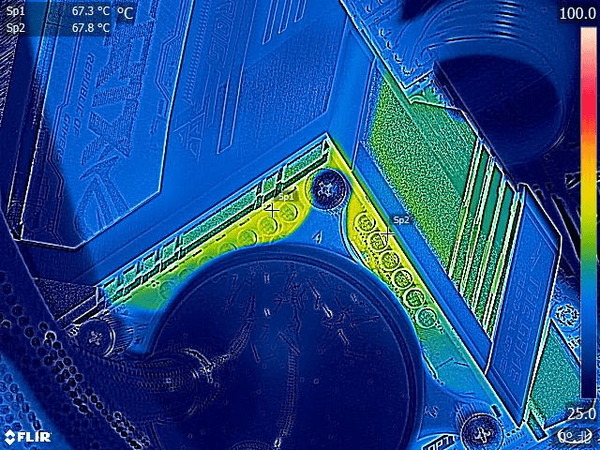

そんなCPU消費電力200W超級のVRM電源負荷に対して、「ASUS ROG STRIX Z690-A GAMING WIFI D4」は80A対応Dr. MOSで構成される超堅牢な17フェーズVRM電源回路とパッシブ型のVRM電源クーラーという標準装備だけで、VRM電源温度はソフトウェアモニタリングとサーモグラフィーの両方で70度以下に収めることができました。
「ASUS ROG STRIX Z690-A GAMING WIFI D4」であれば、市販CPUクーラーで最高性能な360サイズ簡易水冷はもちろん、DIY水冷も含めて、Core i9 12900Kの常用OCに標準装備のみで十分に対応が可能です。

ASUS ROG STRIX Z690-A GAMING WIFI D4_FLIR_12900K OC


最後に「ASUS ROG STRIX Z690-A GAMING WIFI D4」のメモリOC性能についてもチェックしておきます。
ASUS ROG STRIX Z690-A GAMING WIFI D4(BIOS:0707)のメモリOC検証では、検証機材メモリとして16GB×2枚組み=32GB容量のDDR4メモリキット「G.Skill Trident Z RGB F4-4000C14D-32GTZR」を使用しています。
メモリ周波数、主要タイミング、メモリ電圧だけのカジュアル設定で、メモリ周波数3600MHz、メモリタイミング16-16-16-36-CR2という近年では定番の高パフォーマンスメモリ設定が安定動作しました。

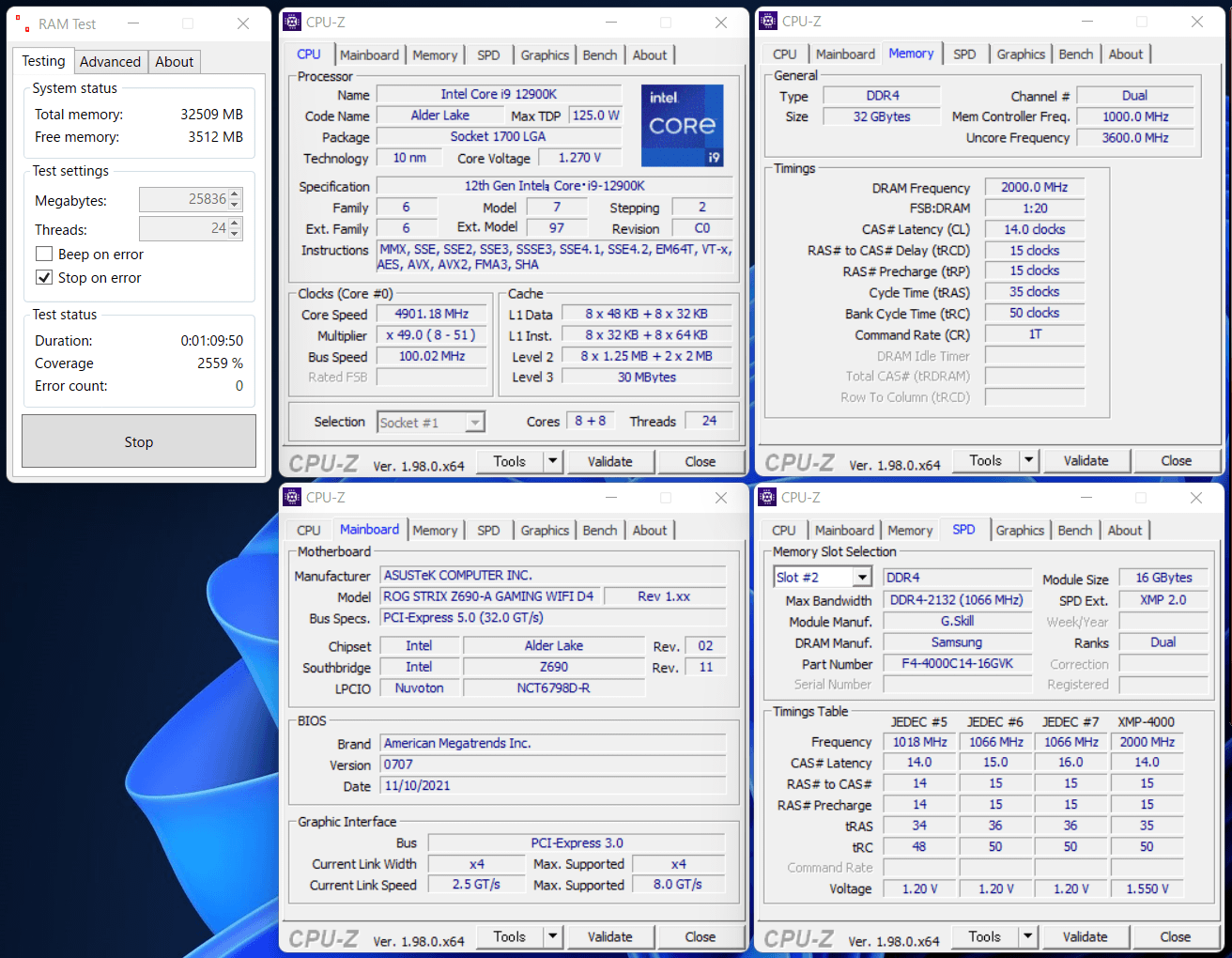

また検証機材メモリの「G.Skill Trident Z RGB F4-4000C14D-32GTZR」に収録されたOCプロファイルを適用するだけで、メモリ周波数4000MHz、メモリタイミング14-14-15-35-CR1という高速かつ超低レイテンシなメモリOCも安定動作しました。IMC周波数の同期設定は自動設定のままGear2です。
ASUS ROG STRIX Z690-A GAMING WIFI D4_12900K_DDR4_4000_C14_G2

さらにASUS ROG STRIX Z690-A GAMING WIFI D4(BIOS:0707)におけるメモリOC検証として、メモリ周波数4000MHz/CL14において、IMC周波数がメモリ周波数と1:1で同期するGear1が安定動作するか検証してみました。

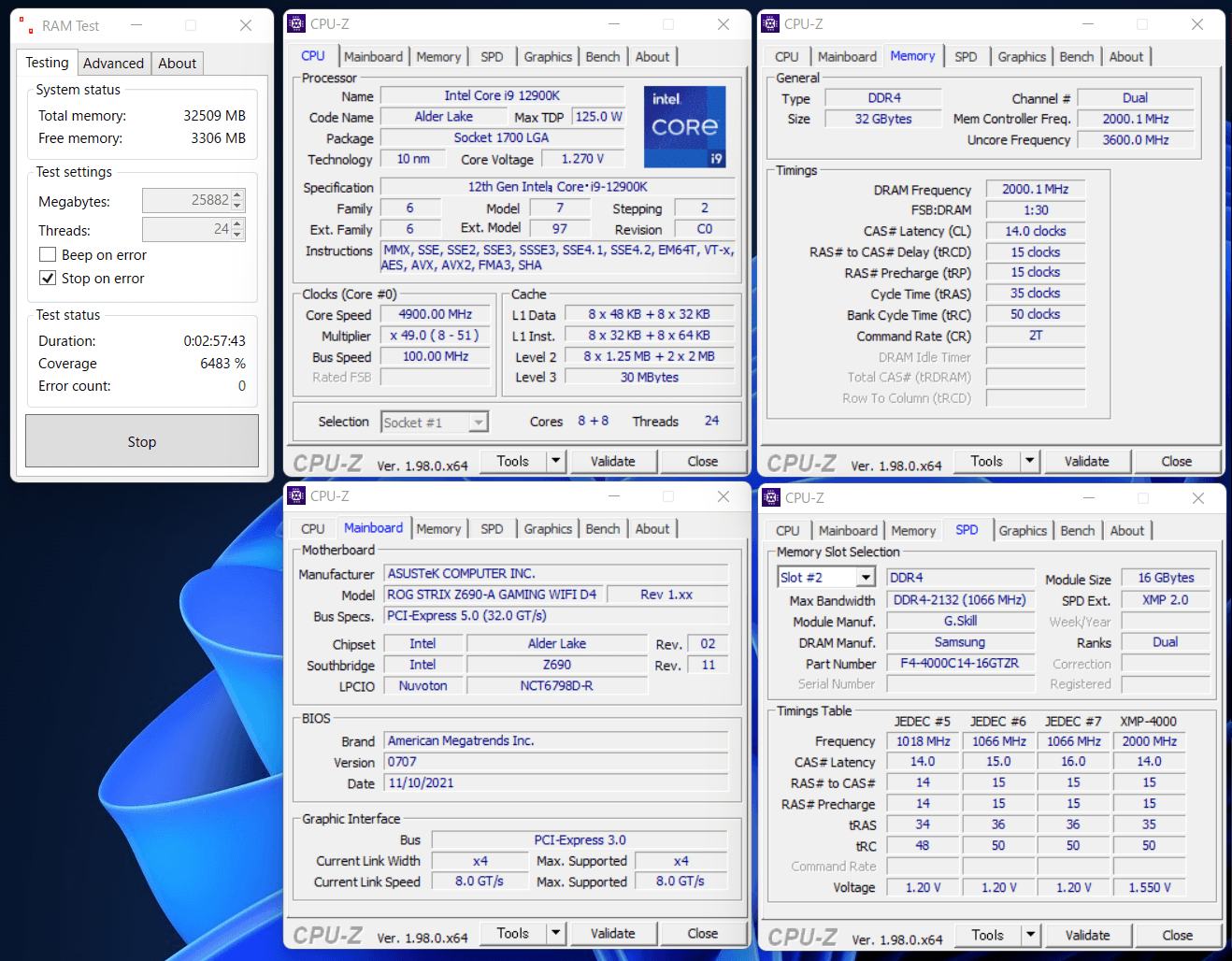

ASUS ROG STRIX Z690-A GAMING WIFI D4ではメモリ周波数4000MHz/C14/Gear1の安定動作を確認できました。
ASUS ROG STRIX Z690-A GAMING WIFI D4_12900K_DDR4_4000_C14_G1
BIOS設定もメモリ周波数、主要タイミング、主要電圧3種というカジュアル設定となっており、サブタイミングの自動設定というBIOSソフトウェア面でも「ASUS ROG STRIX Z690-A GAMING WIFI D4」のメモリOC性能が優れていることが分かります。
ASUS ROG STRIX Z690-A GAMING WIFI D4_12900K_DDR4_4000_C14_G1_b



ASUS ROG STRIX Z690-A GAMING WIFI D4のレビューまとめ

最後に「ASUS ROG STRIX Z690-A GAMING WIFI D4」を検証してみた結果のまとめを行います。簡単に箇条書きで以下、管理人のレビュー後の所感となります。

良いところ
  • ホワイト&シルバーのスマートなデザイン
  • Intel LGA1200互換のCPUクーラーマウントホール
  • Core i9 12900KのP-Core All:5.1GHz、E-Core All:4.0GHzのOCで安定動作
  • 200W超のCPU消費電力でもVRM電源温度は70度以下に収まる
  • DDR4メモリで4000MHz/CL14/Gear1のメモリOCが安定動作
  • 外部センサー搭載で水温ソースのファンコンも可能なので水冷PCにも最適
  • 重量級グラボにも耐えるメタルアーマー採用PCIEスロット「SAFESLOT」
  • PCIEスロット固定ラッチの解除を簡単にする新機能「PCIe Slot Q-Release」
  • ヒートシンク付きのNVMe対応M.2スロットをマザーボード上に4基搭載
  • マザーボード上のM.2スロット全てがPCIE4.0x4接続に対応
  • Intel製2.5Gbイーサ(Intel I225-V)をリアI/Oに標準搭載
  • WiFi 6&Bluetooth5.2対応無線LAN(Intel AX201)を標準搭載
  • リアI/OにCMOSクリアのハードウェアスイッチを搭載
悪いところor注意点
  • 無線LAN(Intel AX201)はWindows 11の標準ドライバでは動作しない
  • 製品価格が4.4万円ほどとDDR4メモリ対応Z690マザーボードの中では高価

「ASUS ROG STRIX Z690-A GAMING WIFI D4」は、80A対応Dr. MOSで構成された17フェーズVRM電源回路を搭載し、第12世代Alder Lake-S CPUの最上位、16コア24スレッド「Core i9 12900K」の性能を余すことなく引き出します。
ヒートシンク搭載かつPCIE4.0x4対応のNVMe SSD用M.2スロットを4基搭載し、2.5Gb有線LANやWiFi6対応無線LANといった最新規格なコネクティビティを備え、入手性の高いDDR4メモリにも対応、さらには自作er大注目なPCIEスロット固定ラッチ解除スイッチ”PCIe Slot Q-Release”まで採用されており、Intel第12世代CPUでハイパフォーマンスなゲーミングPCを構築したいユーザーにイチオシしたい製品です。


ASUS製マザーボードではお馴染みですがBIOSやマニュアルの日本語ローカライズ品質は主要4社の中でも随一となっており、BIOSのテキストベースUIの使い勝手も良好です。ゲーマー向けROG STRIXシリーズと言うと高価で上級者向け製品のイメージが強いかもしれませんが、「ASUS ROG STRIX Z690-A GAMING WIFI D4」は初心者にも優しいマザーボードだと思います。

「ASUS ROG STRIX Z690-A GAMING WIFI D4」のBIOS標準設定でCore i9 12900Kを動作させると、PL1:241W制限が無効化されます。BIOSから手動設定を行えばIntel公式仕様値通りに動作させることが可能です
ただし、Intel第12世代CPUのK付きモデルはPL1=PL2=Max Turbo Powerなので、Core i9 12900KやCore i7 12700Kを使用する場合、どちらにせよ発熱は大きく、組み合わせるCPUクーラーは240サイズ以上の簡易水冷CPUクーラーが推奨されます。


ASUS ROG STRIX Z690-A GAMING WIFI D4を使用した検証機では16コア24スレッドのIntel Core i9 12900KのP-Coreを5.1GHz、E-Coreを4.0GHzにオーバークロックして負荷テストをクリアすることができました。

マザーボードのOC耐性を評価する上で重要なファクターになるVRM電源について、「ASUS ROG STRIX Z690-A GAMING WIFI D4」は非常に優秀な性能を発揮しました。「ASUS ROG STRIX Z690-A GAMING WIFI D4」であれば市販の簡易水冷やDIY水冷など環境を選ばず、VRM電源周りは標準装備のままでCore i9 12900KをガンガンOCできます。
Core i9 12900Kを常用限界までOCするとEPS電源経由のCPU消費電力が200Wを超えますが、「ASUS ROG STRIX Z690-A GAMING WIFI D4」ではその強烈なVRM電源負荷に対しても、80A対応Dr. MOSなどで構成される17フェーズの超堅牢なVRM電源回路が適切に熱を分散します。
VRM電源ヒートシンクはリアIOに覆い被さる超大型となっていて設計にこそ工夫が見られますが、あくまでパッシブ型という構造のまま、スポットクーラーの増設を必要とせずに、VRM電源温度を70度以下に収めることができました。


メモリOCについては、メモリ周波数と主要タイミングのみを指定するカジュアルOC設定でメモリ周波数3600MHzにおいてメモリタイミング16-16-16-36-CR2が安定動作しました。メモリ周波数3600MHzであればIMC周波数が1:1同期するGear1も難しくありません。価格がこなれていて同等スペックのメモリは各社から発売されているので、3600MHz/CL16は実用的な高パフォーマンス設定としてスイートスポットです。
一方、CPU個体差にも依存しますが、検証機材として使用している「G.Skill Trident Z RGB F4-4000C14D-32GTZR」においては、IMC周波数が1:1動作となるGear1のまま、メモリ周波数4000MHz/CL14も安定動作を確認できました。3600MHz/CL16のような定番設定だけでなく、3800~4000MHz以上の高メモリ周波数にも対応できる、高品質なメモリ回路が実装され、そしてカジュアル設定でも動作する優秀な最適化が施されていると考えていいと思います。


以上、「ASUS ROG STRIX Z690-A GAMING WIFI D4」のレビューでした。
ASUS ROG STRIX Z690-A GAMING WIFI D4


記事が参考になったと思ったら、ツイートの共有(リツイートやいいね)をお願いします。






 ・Intel Z690チップセット搭載マザーボード販売ページ
 <Amazon><TSUKUMO><PCアーク><ビックカメラ
 <パソコン工房><PC4U><ソフマップ><ドスパラ





Noctua NF-A12x25 PWM 120mmファン
Noctua NF-A12x25 LS-PWM 120mmファン
Noctua
Amazon.co.jp で詳細情報を見る
Techace公式通販 で詳細情報を見る
TSUKUMO><PCショップアーク




関連記事

Intel第12世代Alder Lake-Sのレビュー記事一覧へ
Intel 12th-Gen AlderLake-S CPU

Intel第11世代Rocket Lake-Sのレビュー記事一覧へ
Intel 11th-Gen RocketLake-S

Intel第10世代Comet Lake-Sのレビュー記事一覧へ
Intel第10世代Comet Lake-Sのレビュー記事一覧へ

【できる!自作PC】最新CPUの選び方とオススメCPUを徹底解説
オススメCPUを徹底比較_2019

Core i9 10900Kの殻割りクマメタル化&銅製IHSの冷却性能を検証
ROCKIT COOL 10th Gen Copper Upgrade kit

おすすめの自作PCマザーボードを徹底解説
おすすめマザーボード




(注:記事内で参考のため記載された商品価格は記事執筆当時のものとなり変動している場合があります)



スポンサードリンク
